重载链板输送线体三维结构设计

　　这套重载链板输送线的三维结构，面向车间内大型焊接料架、重型装配工装托板的长距离转运场景设计，常规应用在汽车零部件焊装车间下线工位、重型结构件机加工跨车间转运段、仓储物流区重型托盘接驳点位，区别于轻型皮带线与普通辊筒线，该线体核心承载目标为2.5t级的大型钢制料架，料架底部通常为焊接型钢支腿，落料时存在局部冲击，常规轻型输送设备极易出现轨道变形、链条跳齿的问题，因此整套结构从承载框架到传动端都做了针对性强化。

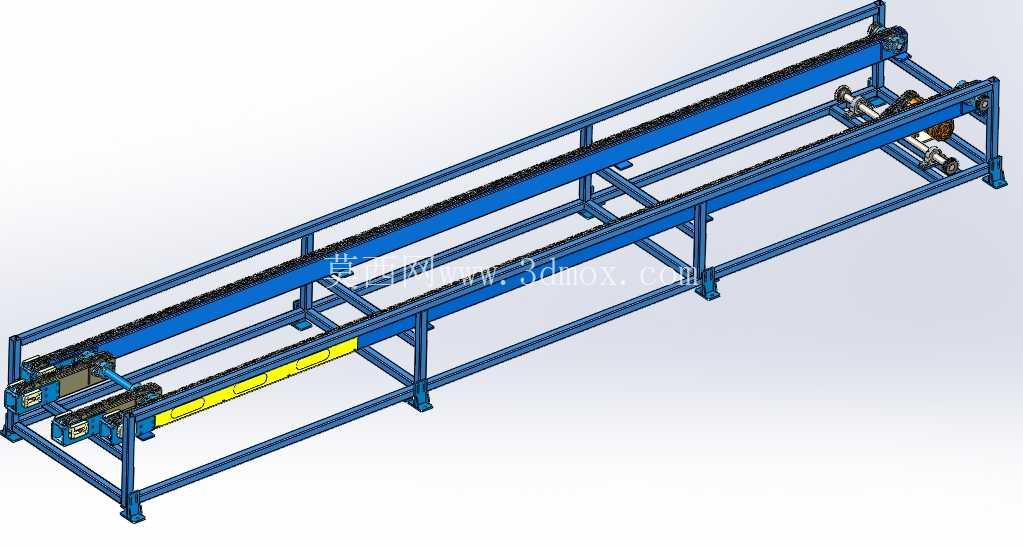

　　从安装边界来看，线体整体为长条形卧式布局，长度方向沿车间物流通道走向布置，宽度方向双侧链条的中心距匹配主流2t级焊接料架的支腿跨距，框架底部采用可调式脚杯支撑，无需预埋地脚螺栓即可在硬化车间地面完成调平，脚杯调节行程覆盖地面30mm以内的平整度误差，线体进料端与出料端的高度统一，对接前后段工位设备时，不需要额外增设升降转接台，线体侧边预留的安装空位可按需加装光电检测支架、工件阻挡器、安全防护围栏，框架下部留足了检修空间，传动端的张紧机构、驱动电机都布置在出料端侧方，日常维护时不需要拆解线体主体框架即可完成链条张紧调整、润滑脂加注作业。

　　结构设计的核心思路围绕重载工况的刚性冗余展开，主框架采用矩形钢管拼焊成型，纵向主梁通长布置，中间每隔固定间距设置横向支撑梁，避免长跨距框架在满载时出现中部下挠；双侧输送轨道采用加厚型钢加工，链条选用大节距重载输送滚子链，链板表面加装防滑承载垫块，料架落位后不会出现横向滑移；线体的过渡位置专门设置了独立过渡线体段，该段的支撑密度高于主线体，当料架从主线体移动到两段线体的接驳位置时，不会出现支腿悬空、卡滞顿挫的问题，保证料架在多段线体转接过程中运行平稳，不会因为冲击导致料架上摆放的工件移位、磕碰。

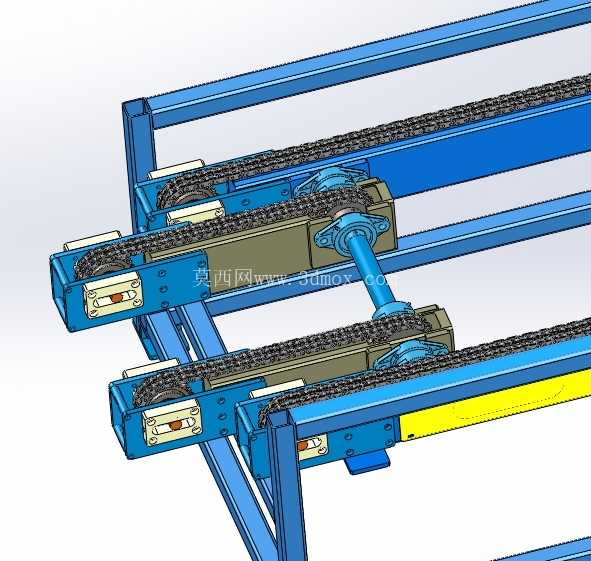

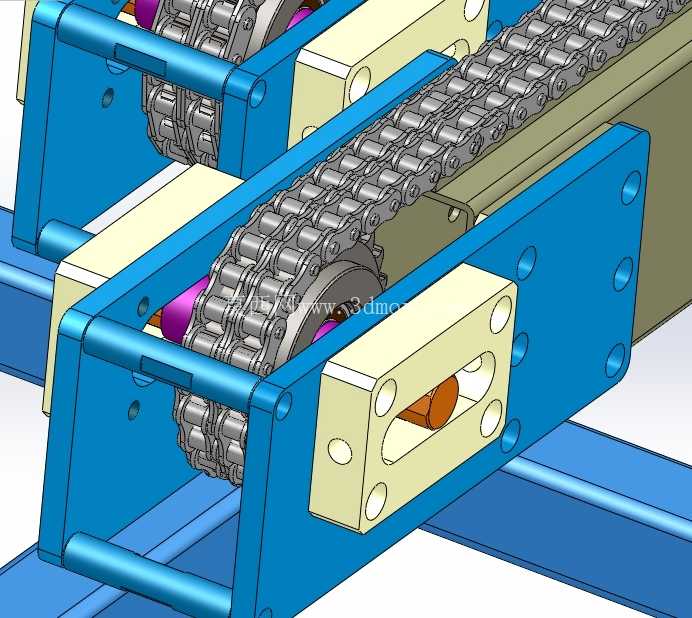

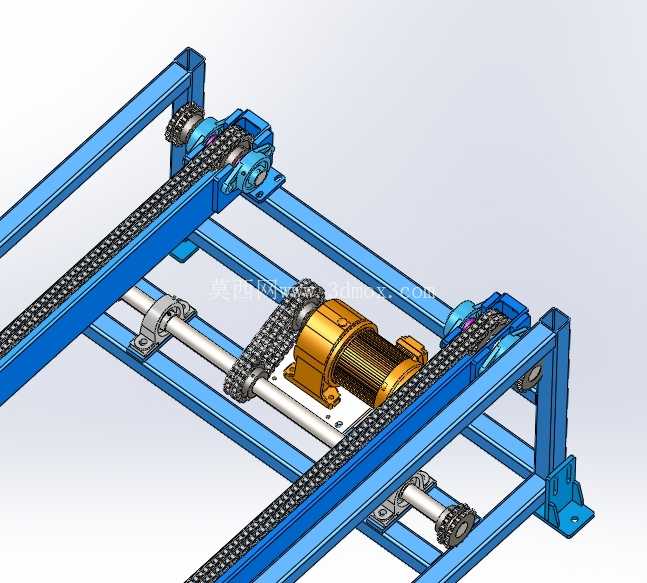

　　驱动端的布局采用电机减速机直连链轮的形式，传动链路短，传动效率损失小，主动链轮与从动链轮的同轴度在建模时已做公差约束，从动端配置螺杆式张紧机构，可双侧同步调整链条张紧度，避免链条单边松紧导致的跑偏、异常磨损；线体侧边布置的黄色防护段为链条回程侧的安全护罩，可避免车间杂物、人员衣物卷入运动部件，护罩采用分段式安装，单段护罩可独立拆卸，排查链条卡阻故障时不需要拆除全部防护结构。

　　在三维建模过程中，整套线体的所有型材裁切长度、焊接拼接位置、链轮装配间隙、脚杯安装孔位都做了1:1还原，结构工程师可以直接参考该模型完成同类型重载输送线的变型设计：针对更窄的料架可缩短双侧链条的中心距，针对更长的输送距离可在主线体中间增设多组中间支撑框架，针对有节拍要求的工位可在阻挡位置加装顶升定位机构；设备选型人员也可通过该模型直观核对线体的占地尺寸、对接接口高度，提前规划车间物流路径，避免现场安装时出现通道宽度不足、与周边设备干涉的问题。线体的承载冗余设计也兼顾了后期产能升级的需求，即使后续转运料架的重量小幅上浮，框架与链条的刚性储备也能满足使用要求，不需要整体更换线体主体结构。
