自动木型材装卸输送系统结构设计

　　木材加工车间里，长条形木型材的转运一直是个容易被忽视却很影响节拍的环节。锯切、铣型、分拣或者码垛工位之间，如果仍靠人工逐根搬运，不仅劳动强度大，还会因为型材长度大、端面易磕碰、堆放姿态不一致而影响后续上料稳定性。这套自动木型材装载与卸载系统，正是围绕长木料在工序间的自动承接、输送、定位和转位而搭建。

　　从结构布置看，系统重点不在单一机架，而在于进料、承托、输送、挡料和出料之间的协同。长木型材进入设备后，需要先由承托结构限制其下落姿态，避免细长木料因跨距过大产生弯曲或弹跳；随后输送机构按统一方向把木料带到工作位置。对于木材这类表面摩擦系数较高、截面可能存在轻微偏差的物料，输送面不能只追求刚性，还要兼顾接触稳定性和防划伤。模型中对承托梁、输送辊或链条布置、侧向限位以及端部挡停位置都进行了表达，便于在方案阶段检查木料通过时是否存在干涉。

　　实际应用中，这类设备常布置在木工生产线的前段或后段。前段可承接来自锯切设备的定长木料，将散乱或成排来料整理成后续加工设备能够识别的姿态；后段则可把完成加工的木型材从工位上取出，输送到暂存架、码垛区或下一工序。由于木型材长度通常远大于宽度和厚度，设备的纵向跨距、支撑点间距以及端部导向就显得格外关键。支撑点过疏，长料中部会下垂；支撑点过密，又会增加结构成本和输送阻力。设计时需要结合常用木料长度、截面尺寸和单位长度重量，校核承托梁挠度与输送件承载能力。

　　该系统的装载功能强调“接住并理顺”。来料方向、高度和速度如果与主机不一致，木料容易在入口处堆叠或偏斜，因此入口区域通常设置导向斜面、限位挡边和缓冲承托面，让木料以较低冲击落到输送位置。卸载功能则强调“送出并脱离”。当木料完成加工或检测后，机构需要保证其顺利离开工作区，不能因为端部卡滞、回程干涉或相邻木料间距不足而造成堵料。模型把这些动作区域以完整装配关系呈现，能够直观看到机架、输送组件、支撑组件和外围防护之间的空间边界。

　　从设计思路上看，木材输送设备不同于重型金属输送，机架需要在刚性与成本之间取得平衡。过长的设备如果采用单一平板支撑，会造成材料浪费；若完全依赖稀疏辊筒，又可能让薄型木料产生波浪式跳动。较合理的方式是沿木料运动方向分段布置承托点，在进料和出料端增加导向，在中间输送区保持稳定摩擦驱动。对于需要与其他木工设备联机的场合，还要预留传感器安装位、检修空间和电气走线位置，避免后期现场改造时在机架上临时补焊。

　　外形尺寸方面，这类系统的长度主要由木型材最大规格决定，宽度则取决于并排输送数量、侧向导向行程以及维护通道。安装边界不能只看设备本体 footprint，还要考虑木料伸出设备前后的临时长度。长型材在进入或离开输送机时，端部可能超出机架范围，若现场靠近立柱、通道或其他设备，就会形成碰撞风险。设备高度则要与前后工位的出料面、上料面保持一致；高差过大时，木料会产生冲击，高差过小又可能因堆料层厚度变化而卡住。

　　在结构细节上，承托面应尽量减少对木材表面的锐边接触，特别是经过涂装、覆膜或精加工的型材，表面压痕会直接影响成品质量。输送元件的间距需要根据最薄木料校核，防止木料卡入相邻辊筒或链条之间。侧向挡料不宜全程压死，更多起到纠偏作用，否则木材自然弯曲或截面公差会导致运行阻力增大。端部挡停结构则要考虑冲击载荷，不能仅用薄板受力，应与机架主梁形成可靠传力路径。

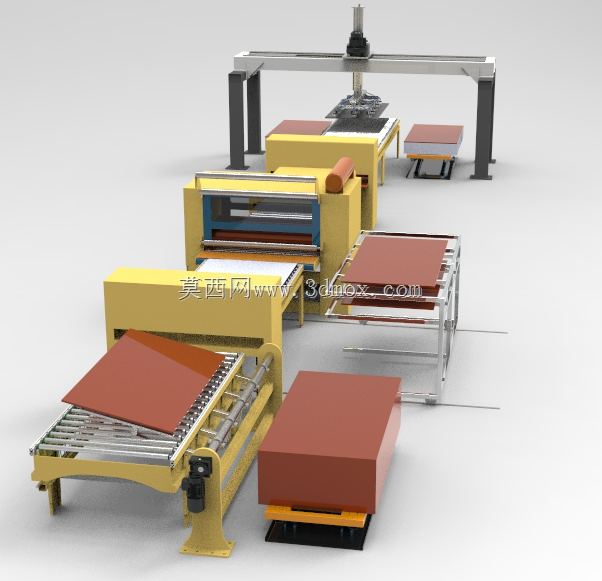

　　建模时，整机装配关系把输送方向、支撑跨距和人员操作面表达得比较清楚，适合用于木工自动化产线方案沟通。工程师可以在此基础上继续细化驱动选型、辊筒直径、链条张紧、护罩位置以及与上下游设备的衔接高度。对于需要评估厂房布局的人来说，模型还能帮助确认长木料通过时的安全间隙、检修开门方向以及吊装就位空间。

　　这类系统的价值在于把原本断续、依赖人工的木料搬运变成连续、可控的物流动作。它不需要复杂的加工工艺，却对物料姿态、支撑刚度和节拍衔接有很高要求。通过三维结构提前暴露长料下垂、端部干涉、导向不足和维护空间受限等问题，可以在制造前把方案调整得更贴近木工车间的真实工况。
