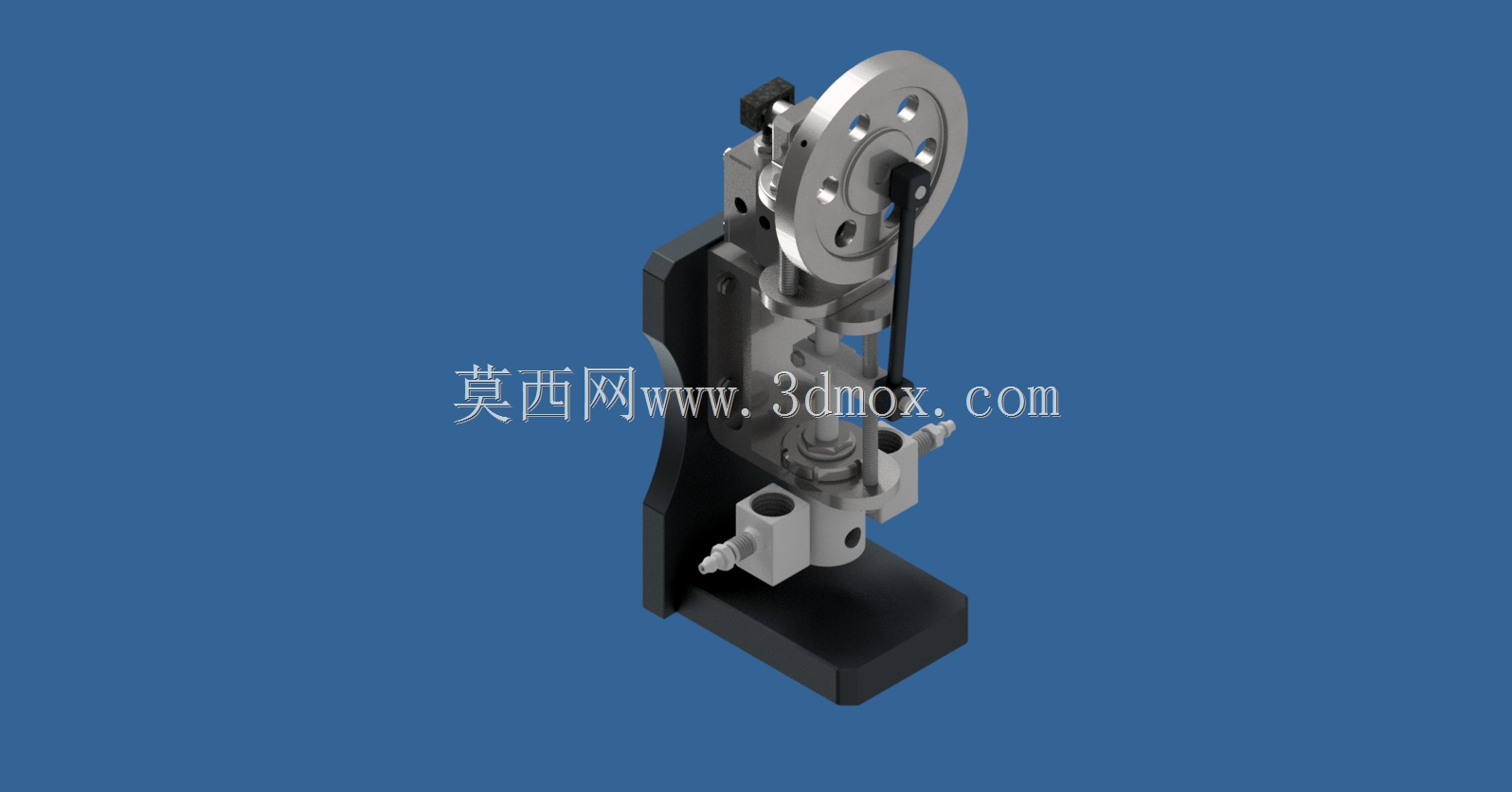

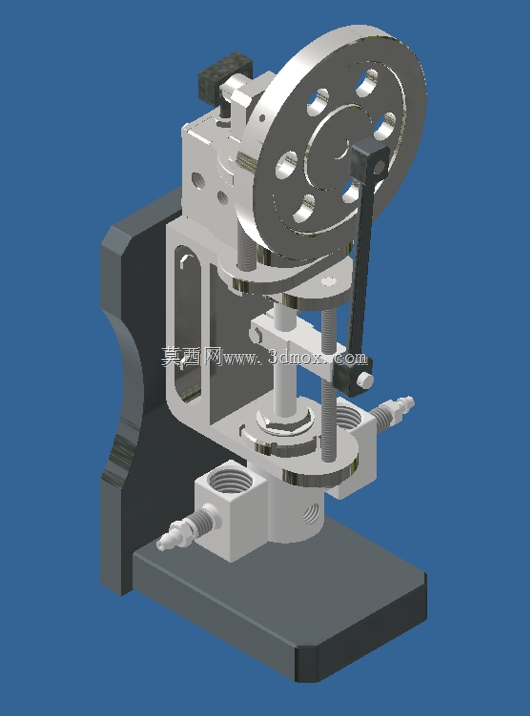

立式单缸辅助泵动力结构三维建模

　　这套立式单缸结构的辅助泵动力单元，主要面向小型流体输送系统的辅助动力供给场景，常见于实验室小型流体循环、小型设备润滑供油、低压工况下的流体增压回路中，作为主泵的补压辅助单元或是独立的小型动力源使用，适配低压、小流量的流体输送需求，可输送粘度不高的润滑油、冷却介质或是中性清水类流体。从结构设计逻辑来看，整体采用立式落地安装布局，底部为整块铸铁材质的安装基座，基座上预留了四个沉头安装孔，可直接通过螺栓固定在设备机架或是混凝土安装台面上，安装基座的平面度公差控制在0.05mm以内，保证整机运行时的稳定性，避免曲柄连杆高速运转时产生共振偏移。

　　上部的动力输入侧采用带轮结构，可通过皮带连接外部驱动电机，带轮的轮槽尺寸适配标准A型三角带，传动比可根据实际输出流量需求灵活搭配不同直径的带轮，实现转速调节。核心的传动结构采用经典的曲柄滑块机构，曲柄与带轮同轴安装，通过连杆将旋转运动转化为活塞的上下往复直线运动，活塞与缸体之间采用格莱圈密封，密封件的沟槽尺寸严格按照液压气动密封件的安装标准设计，保证往复运动时的密封性能，同时降低摩擦阻力，减少运行过程中的功率损耗。缸体侧面设置了两个进出油口，接口采用标准管螺纹设计，可直接对接常用的液压油管或是流体输送管路，进油口位置设置在缸体下部，出油口设置在缸体侧上方，符合活塞泵的流体流向逻辑，避免泵腔内部出现困油现象。

　　整体结构的支撑侧板采用加厚钢板焊接后加工而成，侧板上的轴承安装孔采用一次装夹镗孔加工，保证曲轴安装的同轴度，减少曲轴运转时的径向跳动，延长轴承的使用寿命。从安装边界来看，整机的最大外轮廓尺寸控制在长180mm、宽120mm、高320mm的范围内，安装时需要预留出侧面带轮的传动空间，以及前后侧管路连接的操作空间，侧面距离障碍物至少需要保留80mm的皮带安装与张紧空间，上部不需要额外预留操作空间，整体占用空间较小，适合集成在紧凑型的设备内部。在实际使用过程中，这套结构的活塞行程为25mm，额定转速下的输出流量可达到每分钟6升，额定输出压力为0.3MPa，能够满足大多数小型辅助流体回路的使用需求，结构上没有复杂的异形零件，所有零部件都采用常规的机械加工工艺即可生产，曲轴采用45号钢调质处理，表面淬火硬度达到HRC45-50，保证长期往复运转下的耐磨性，连杆采用铸铝材质，降低运动部件的重量，减少运转时的惯性力，降低整机的振动水平。

　　设计过程中特意将运动部件全部设置在整机的中部区域，外部没有外露的运动件，仅带轮部分需要额外加装安全防护罩，避免运行过程中发生安全隐患，缸体部分采用模块化设计，可根据输送介质的不同更换不同材质的缸套与活塞，比如输送腐蚀性介质时可更换不锈钢缸套与氟橡胶密封件，拓展了结构的适用场景。在建模过程中，所有的配合面都按照实际的装配公差进行了偏移设置，轴承与安装孔采用过渡配合，活塞与缸套采用间隙配合，密封件的压缩量控制在合理范围内，既保证密封效果又不会出现过大的装配阻力，整体装配完成后可直接进行运动仿真，验证曲柄连杆机构的运动轨迹是否存在干涉，活塞的上下止点位置是否符合设计预期，进出油口的开闭时机是否与活塞运动匹配，避免实际加工装配后出现结构干涉或是性能不达标的问题。
