八十毫米主轴插铣转换工装

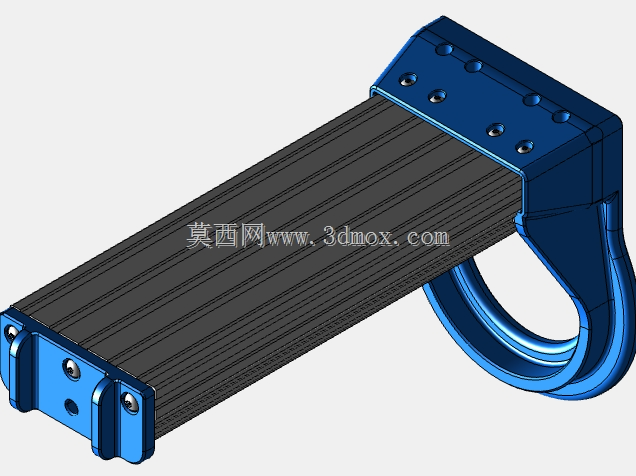

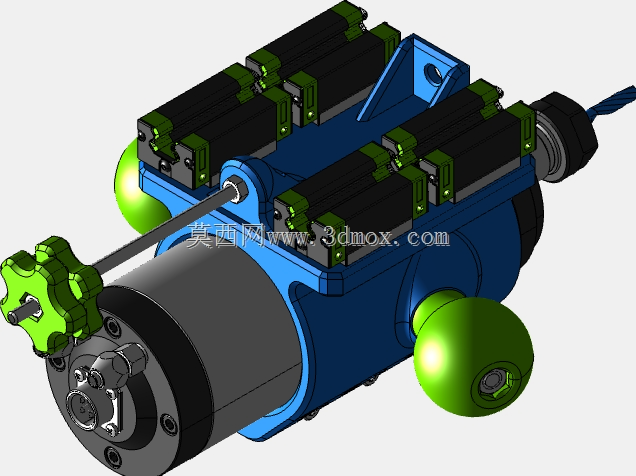

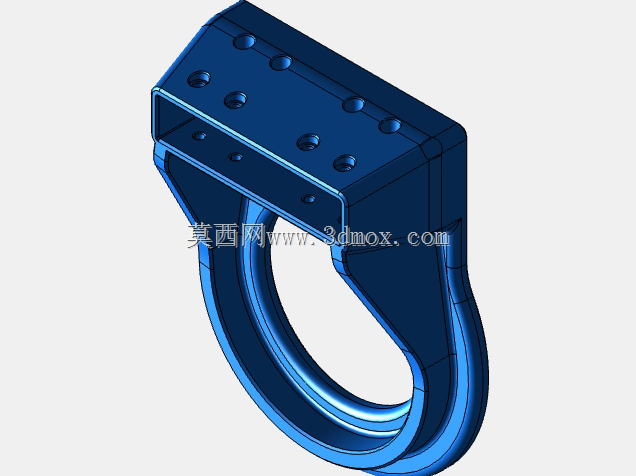

　　这套转换结构面向小型数控加工设备的改造场景，核心作用是把常规80mm直径主轴的输出端转接为插入式铣刀夹持接口，让原本配置标准主轴的DIY CNC设备能够直接完成铝板模板布线工序的铣削加工。在小型非标加工单元搭建过程中，很多从业者会复用现有线性导轨、滑块、主轴安装座等成熟硬件，不需要单独采购整套专用插铣设备，仅通过这套转换套件就能拓展原有主轴的加工能力，大幅降低小批量模板加工的硬件投入成本。

　　从实际加工需求来看，铝板模板布线工序需要在薄板表面铣出宽度均匀、深度一致的布线槽，传统夹头夹持普通立铣刀加工时，长刃刀具在浅槽高速走刀过程中容易出现让刀、槽壁波纹、槽底深浅不均的问题，插入式铣刀的短悬伸结构本身刚性更强，转换套件的核心设计目标就是保证主轴端面到铣刀切削刃的传动链长度尽可能短，把主轴的回转精度直接传递到切削端。套件的安装基准完全匹配80mm主轴的前端法兰止口，同轴度公差在设计时控制在0.02mm以内，避免转接后出现刀具径向跳动超差，导致槽宽尺寸不稳定的问题。

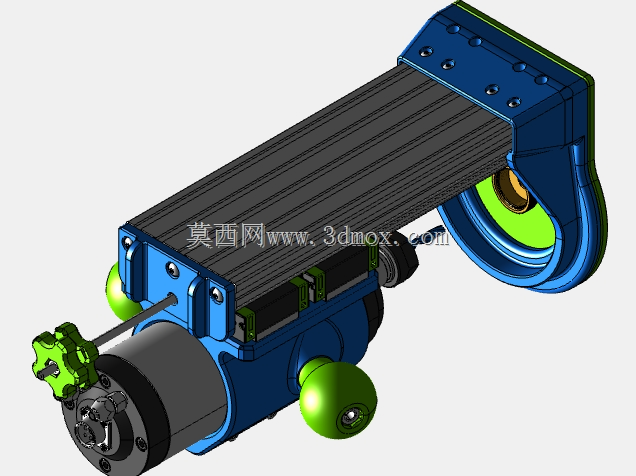

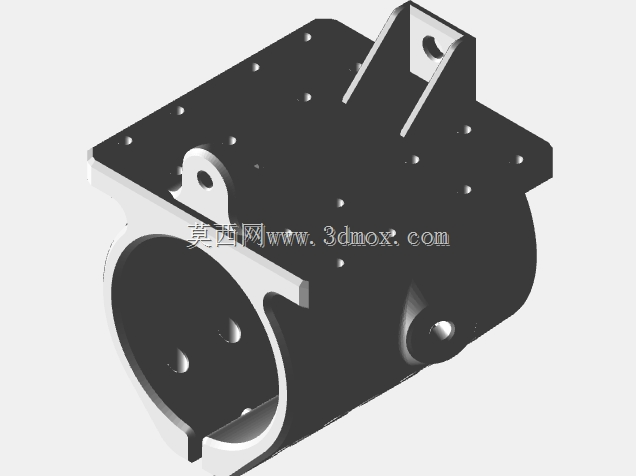

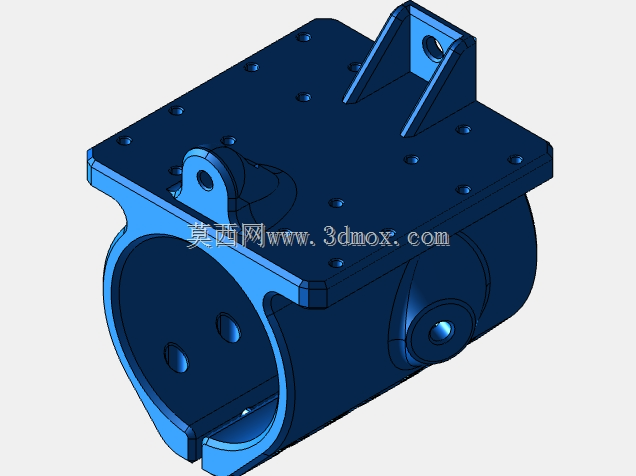

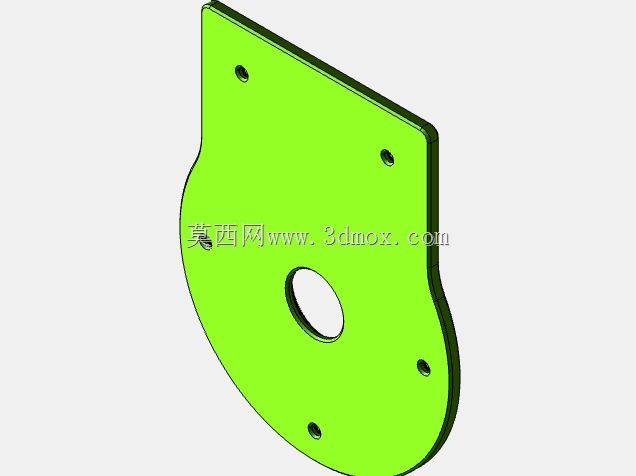

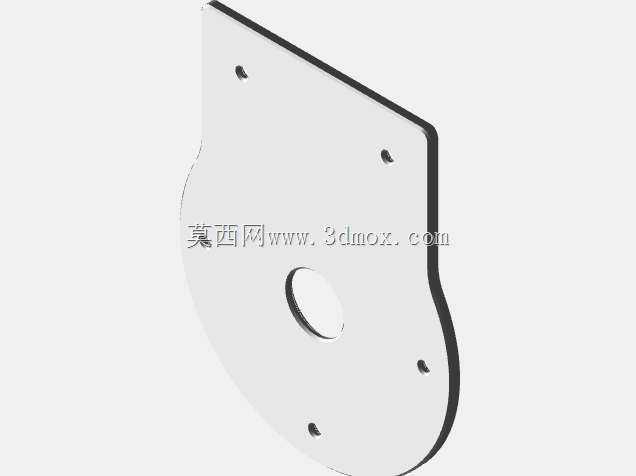

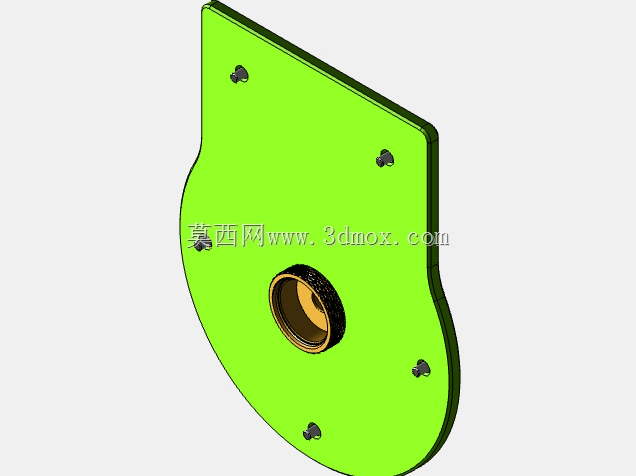

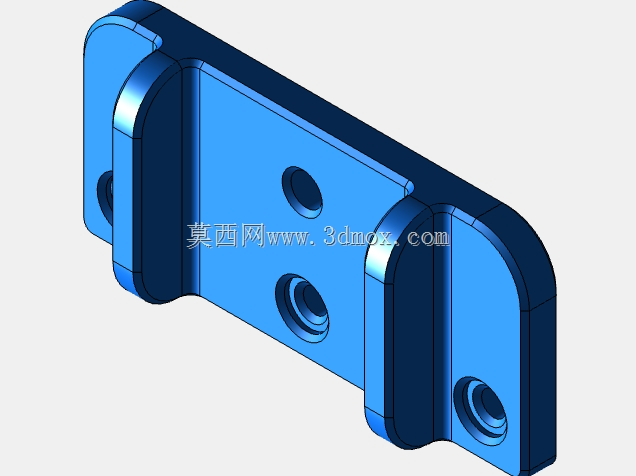

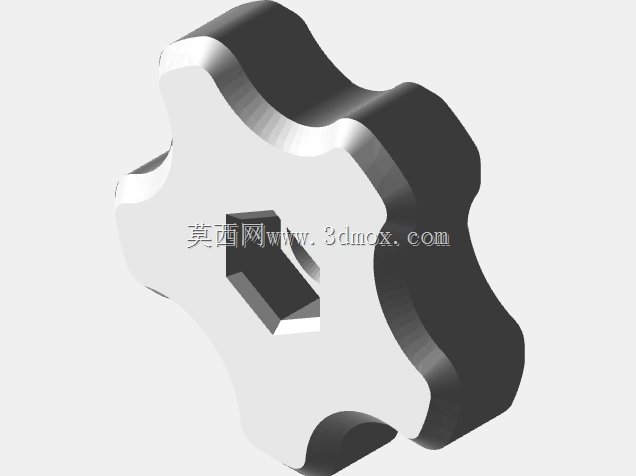

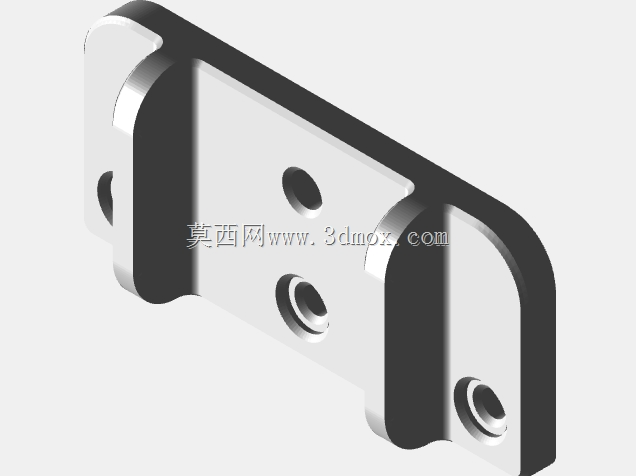

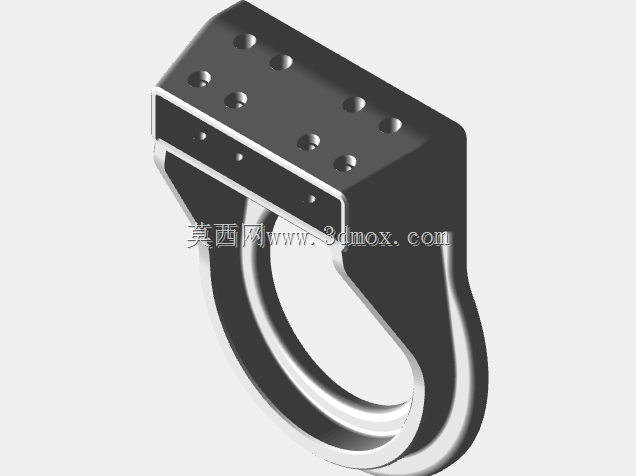

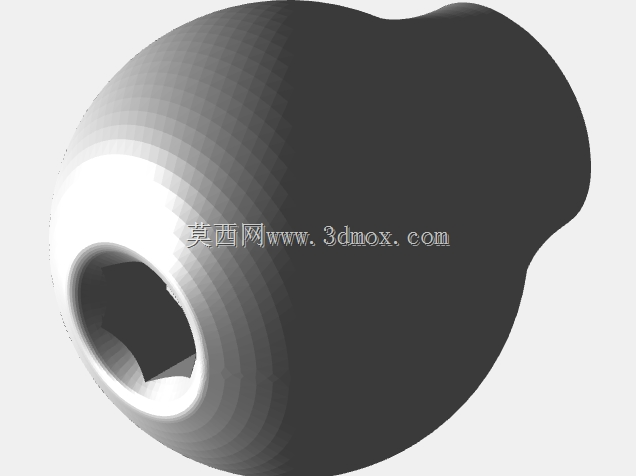

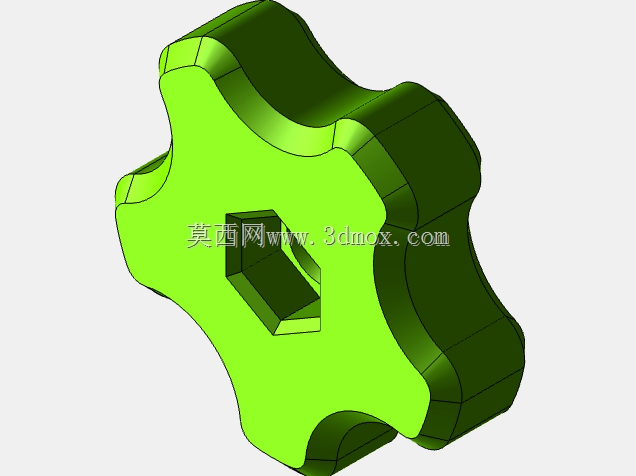

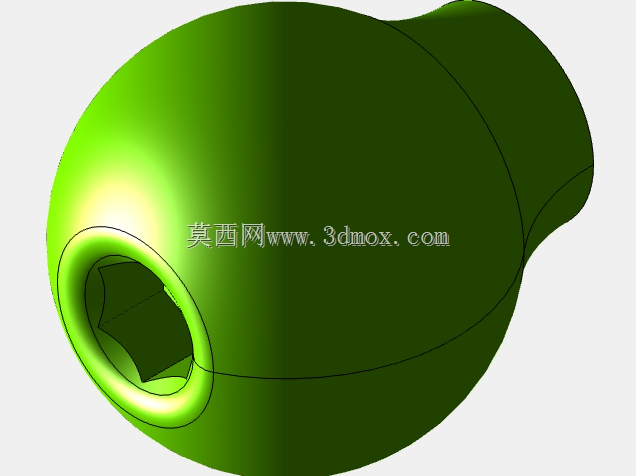

　　结构设计上，套件分为主轴连接座、插铣刀夹持套、锁紧压盖三个核心部分。主轴连接座的后端预留与80mm主轴前端螺孔对应的安装孔位，安装时直接贴合主轴端面，不需要额外改装主轴本体，拆卸后可以快速恢复原有主轴的夹头夹持功能，兼顾不同加工工序的切换需求。夹持套内部采用高精度内孔配合插入式铣刀的标准柄部，侧面设置锁紧螺钉传递扭矩，避免铣削过程中刀具出现打滑转动；前端压盖在刀具装入后压紧柄部端面，限制刀具轴向窜动，保证铣削深度在长时间走刀过程中保持一致。

　　安装边界方面，整套转换套件装配后从主轴法兰面向下延伸的总长度控制在合理范围，不会过度增加主轴悬伸量，避免Z轴行程被过多占用。套件的最大外圆直径小于80mm主轴的本体外径，加工过程中不会和铝板工装夹具、模板定位块发生干涉，即使在靠近模板边缘的位置走刀，也能完成全幅面布线槽的加工，不需要二次翻面补加工。针对铝板加工的切削特性，套件的所有受力部位都做了壁厚加强，主轴高速回转时的动平衡表现稳定，常规6000到12000转的铣削参数下不会出现异常振动，加工出的槽壁表面粗糙度能够满足布线嵌线的要求，不需要后续人工打磨修整。

　　在实际使用场景中，这套转换件尤其适合小批量定制电子模板、工装布线板的加工场合，不需要购置大型专用铣槽设备，利用现有桌面CNC的硬件基础就能完成全部工序。设计过程中所有配合尺寸都经过装配校验，安装孔位、止口深度、刀具夹持行程都预留了合理的调整余量，既可以适配标准规格的插入式铣刀，也能根据实际使用的刀具柄部尺寸对夹持套内孔做小幅修配，整套结构没有复杂的异形曲面，常规机加工或者3D打印验证都可以快速制作出样件，完成功能测试后再投入实际生产使用。
