龙门式数控自动焊接工作台结构

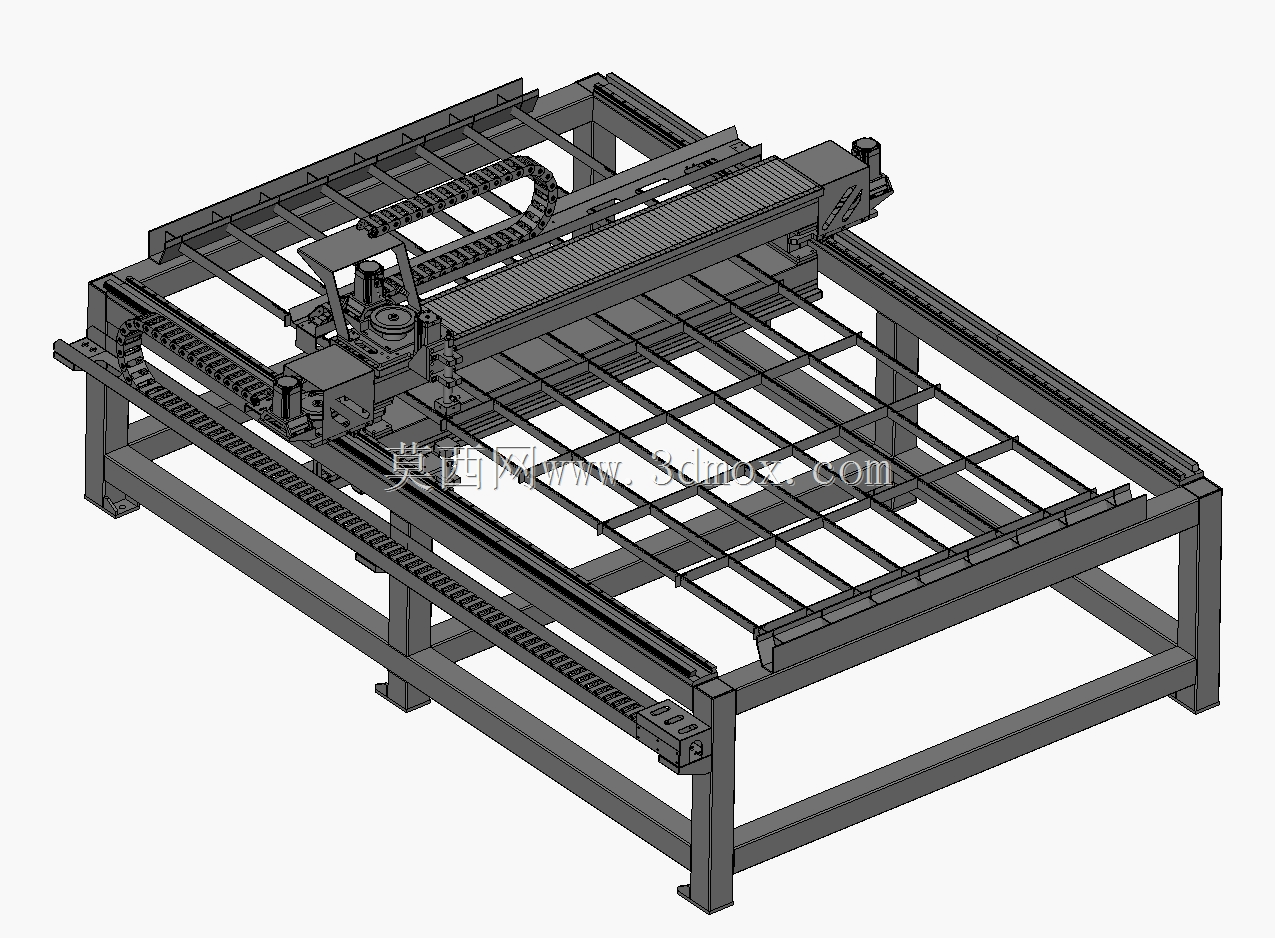

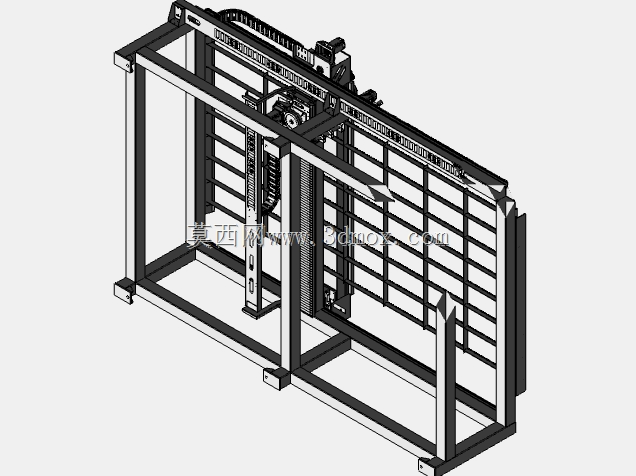

　　这套三维结构呈现的是面向钣金件、框架件批量拼焊作业的龙门式自动焊接工位，整体采用床身机架加双侧纵向导轨、横梁横向移动、焊枪执行端Z向升降的三轴坐标布局，在车间里主要替代人工持焊枪完成长直焊缝、规则排布点位焊缝的连续施焊，常见于五金柜体加工、钢结构小件预制、钣金箱体生产、网框格栅类工件焊接场景。工件在工位上的装夹依托床身上方的格栅式支撑台面完成，台面由多根平行排布的承托方管按固定间距铺设，既可以承托大尺寸平板类待焊工件，也能避让焊渣飞溅堆积，格栅间隙同时方便作业人员从下方布置快速压钳、定位挡块，针对异形框架件还可以在支撑管上加装可调定位工装，不需要在床身上额外钻孔改造。

　　设备的纵向运动依托床身两侧平行布置的长行程直线导轨实现，导轨侧方同步安装传动齿条，龙门横梁两端的滑座搭载行走齿轮与导向滑块，由减速电机驱动齿轮沿齿条啮合传动，保证横梁在全行程移动过程中两侧同步性，不会出现偏载卡滞。横梁本体采用型钢拼焊的箱型截面结构，自身刚性足以承受焊枪端挂载、管线拖拽带来的附加载荷，横梁正面铺设横向直线导轨与同步传动组件，横向滑座可以沿横梁完成左右方向的进给，滑座上集成的竖向滑台搭载焊枪夹持机构，可完成焊枪的升降调整、角度偏转，适配不同板厚、不同焊缝坡口的施焊高度要求。

　　从结构设计逻辑来看，底部床身采用标准型钢焊接成框架式支撑结构，多条支腿沿纵向均匀分布，支腿底部设置可调支撑脚杯，安装时可以通过脚杯调整整机水平度，抵消车间地面的平整度误差，不需要额外做预埋地基。床身的纵向主梁选用大规格矩形管拼焊，两侧导轨安装面预留机加工基准面，保证两根导轨的平行度公差控制在装配允许范围内，避免龙门行走过程中出现爬行、抖动问题。传动部位的齿条、导轨均布置在床身上方偏外侧的位置，侧面预留护板安装位，实际投产时可以加装柔性风琴护罩或者钣金防护罩，阻挡焊接飞溅、打磨粉尘附着在传动啮合面，降低日常维护的清理频次。

　　整机的安装边界在布局时需要重点预留几个空间：首先是床身纵向两端要留出至少半米以上的检修空间，方便操作人员对两端的行程限位块、传动张紧结构进行调整；其次是横梁横向滑座移动到左右极限位置时，焊枪端不能和车间周边的立柱、物料架发生干涉；设备后侧需要留出拖链弯折的活动空间，整机的供电线缆、焊枪气路、送丝管路都依托拖链沿龙门运动方向规整布设，避免管线在往复移动中出现拉扯磨损。和传统人工焊接工位相比，这种坐标式焊接结构的运动轨迹全部通过数控系统预设，针对同批次工件只需要一次示教定位，后续重复施焊的焊缝一致性远高于手工作业，同时长行程龙门的覆盖范围可以适配两米以上幅面的大尺寸工件，不需要人工频繁挪动工件换位。格栅承托台面的设计也兼顾了排烟需求，作业时焊接产生的烟尘可以透过格栅间隙向下扩散，配套工位除尘罩时可以直接在床身下方设置抽风通道，不用在工件上方额外架设遮挡作业视线的除尘臂。整套结构的所有运动部件选型都围绕焊接作业的高粉尘、高温飞溅环境做适配，导轨副、齿轮齿条的规格都预留了足够的刚性余量，即使长时间满负荷往复运行，也能保持焊枪行走的位置精度，避免出现焊缝偏移、焊道宽窄不均的问题。
