三爪卡盘式环缝旋转焊接工装

　　这套旋转焊接工装的核心定位，是解决中小回转类工件环缝焊接时人工转动工件带来的焊缝偏移、转速不均、焊道成型差的痛点，在小型五金加工车间、阀门管件生产线、DIY工作室的焊接工位都有很高的适配性。日常生产中，焊接减压阀阀体与接管的环形焊缝、小型筒形零件的对接环缝、轴类零件的圆周堆焊工序，都需要工件绕固定轴线匀速回转，焊枪保持固定位置即可完成连续焊接，既不用工人手动转动卡盘，也能避免手持工件晃动导致的焊穿、咬边缺陷。

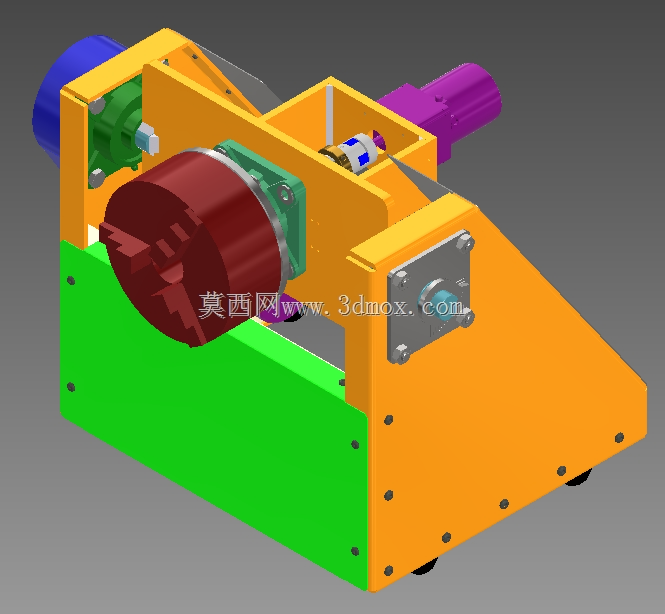

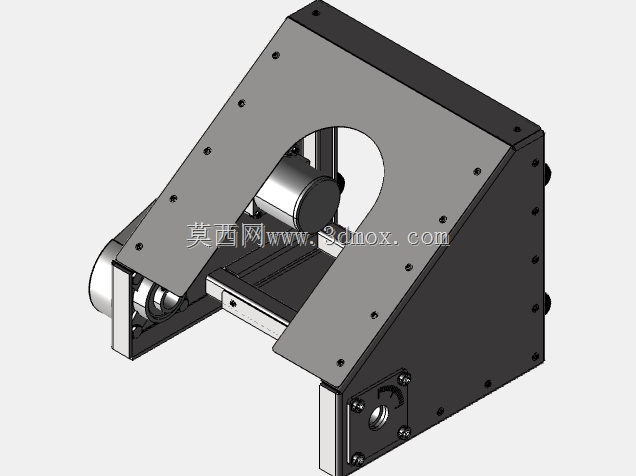

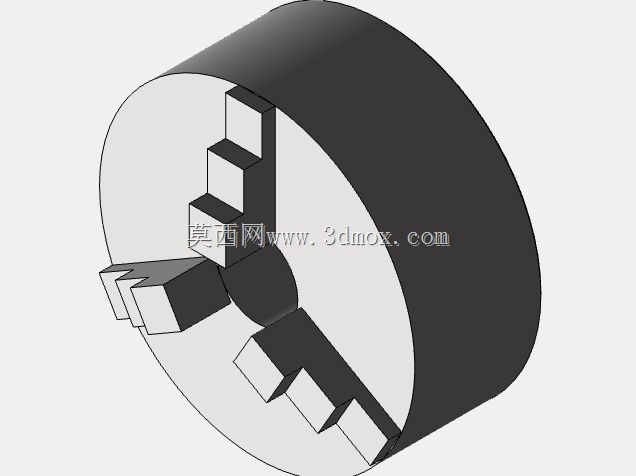

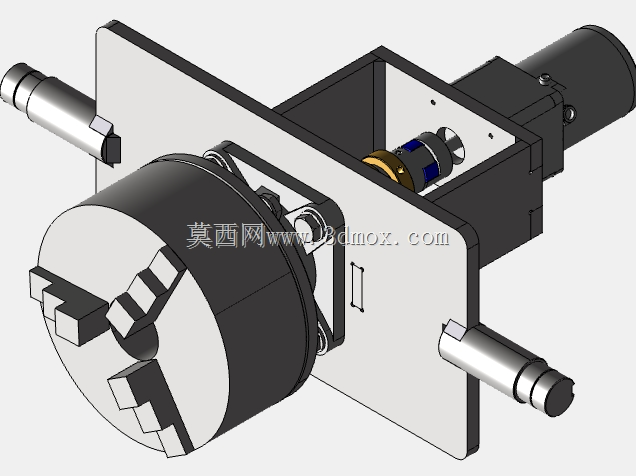

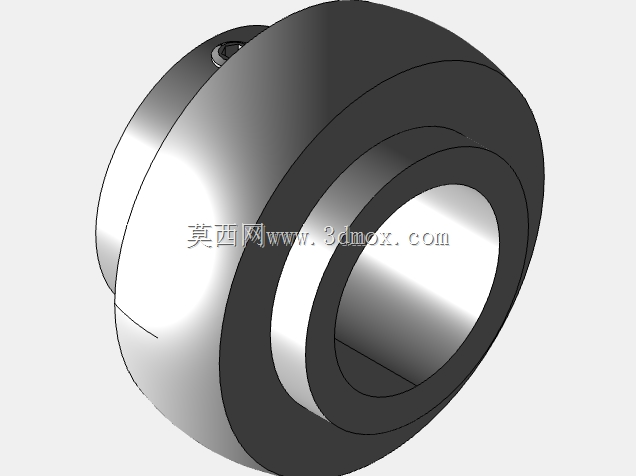

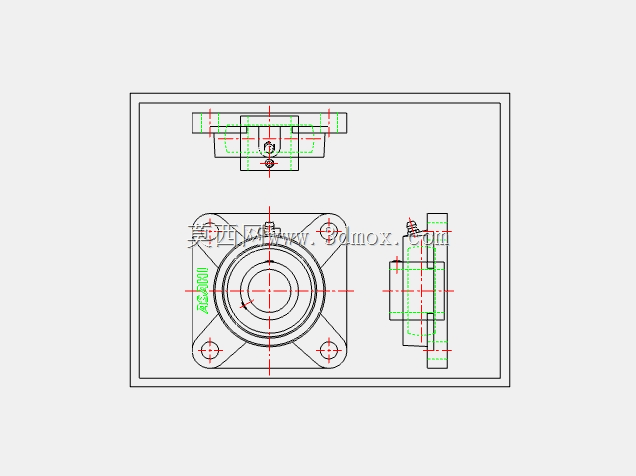

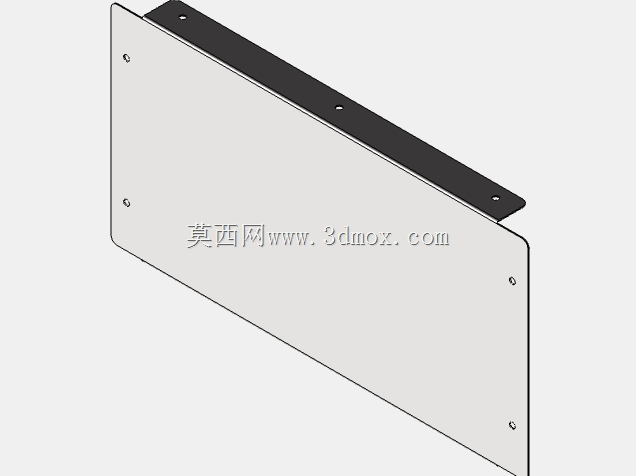

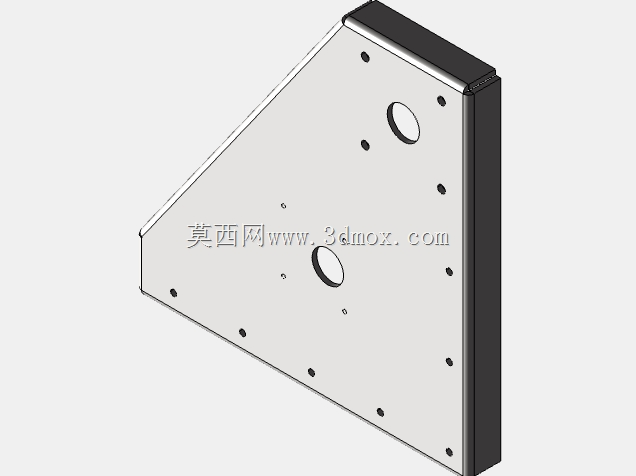

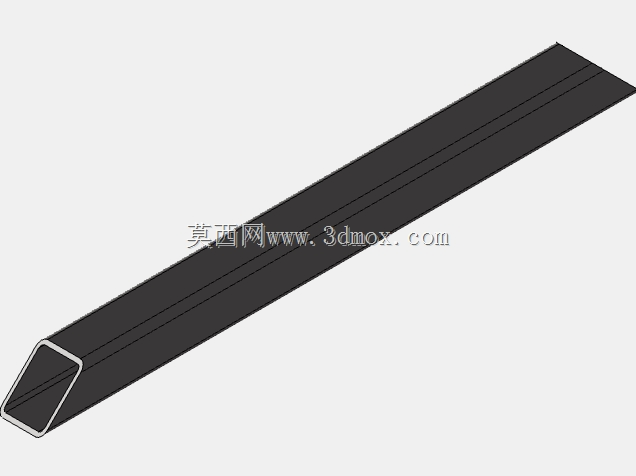

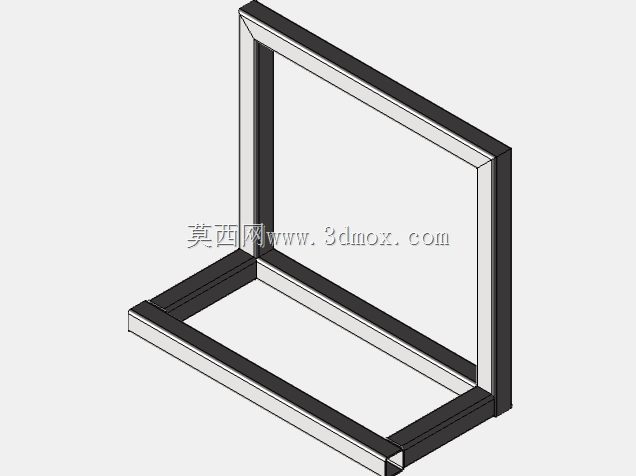

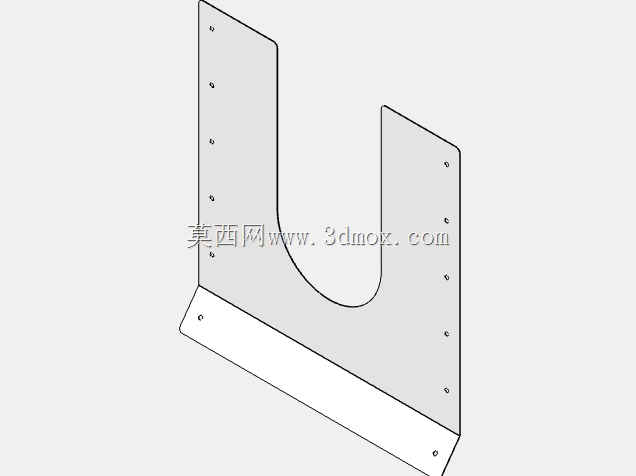

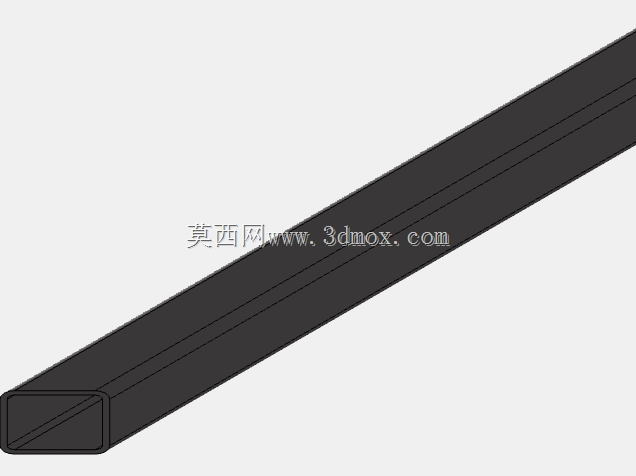

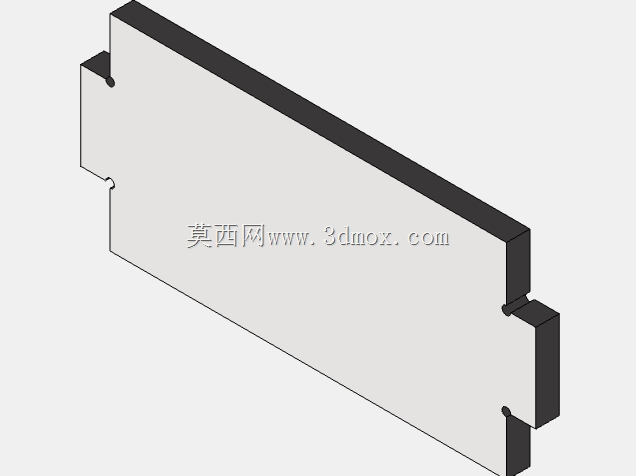

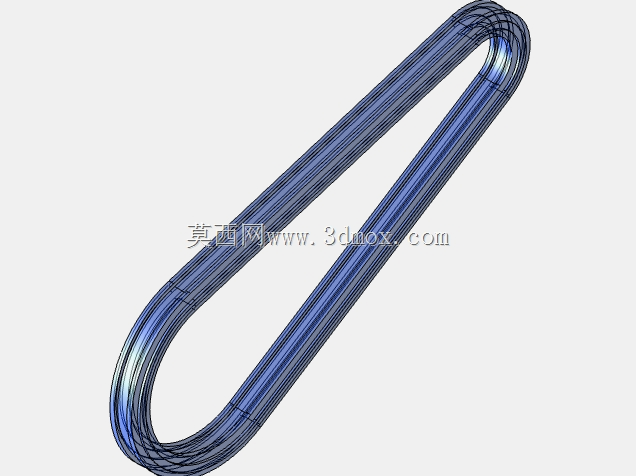

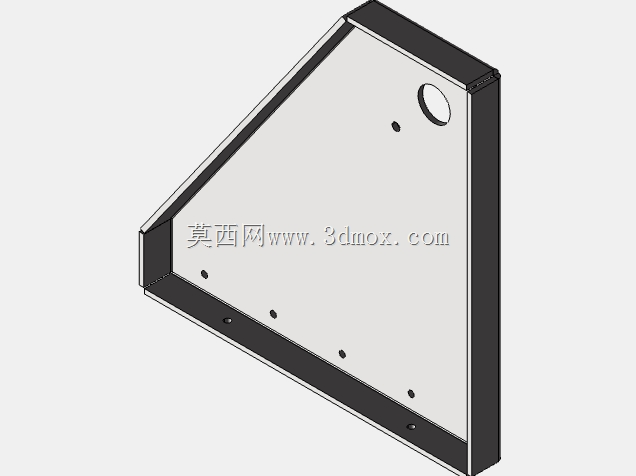

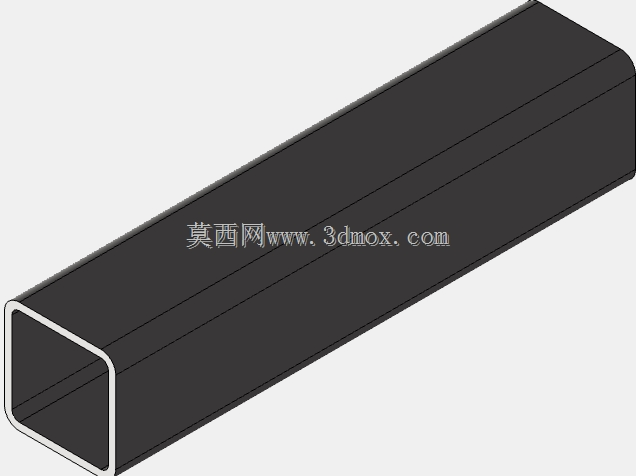

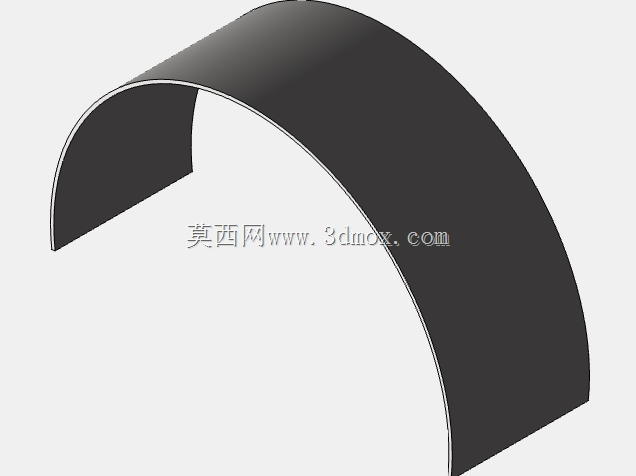

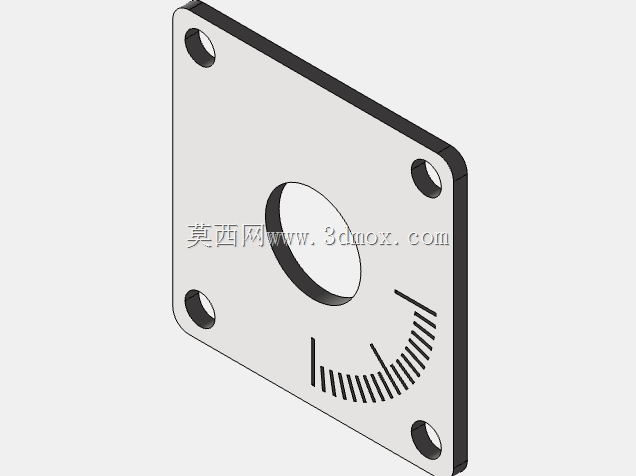

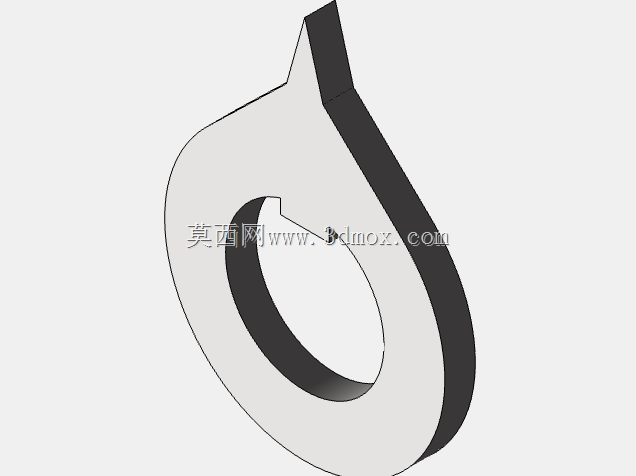

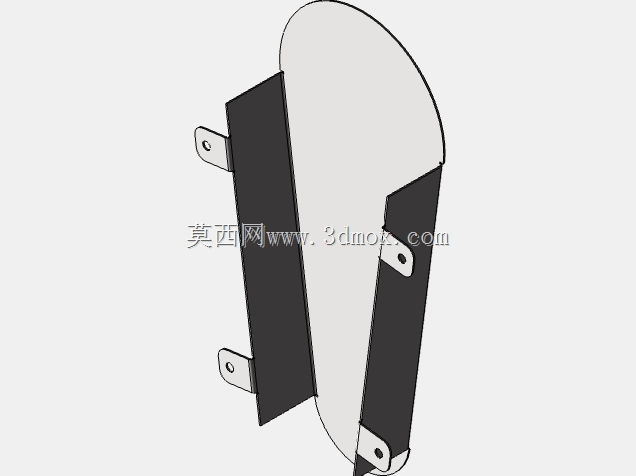

　　工装前端采用标准三爪自定心卡盘作为工件夹持单元，卡盘直接安装在回转主轴端面上，三爪同步定心的特性可以自动适配不同直径的圆形工件，装夹时不需要反复找正，普通操作工10秒左右就能完成工件锁紧，卡盘的夹持范围覆盖车间常见的小直径管件、轴类、筒形件，针对薄壁管件还可以搭配软爪夹持，避免装夹变形。整套工装的动力与传动组件全部收纳在后方的箱式机架内部，机架采用钢板折弯拼焊而成，侧面预留检修盖板，日常维护时可以直接打开盖板调整传动件张紧度、更换润滑脂，箱体的刚性足够承受焊接过程中的径向切削反力，不会出现主轴晃动的问题。

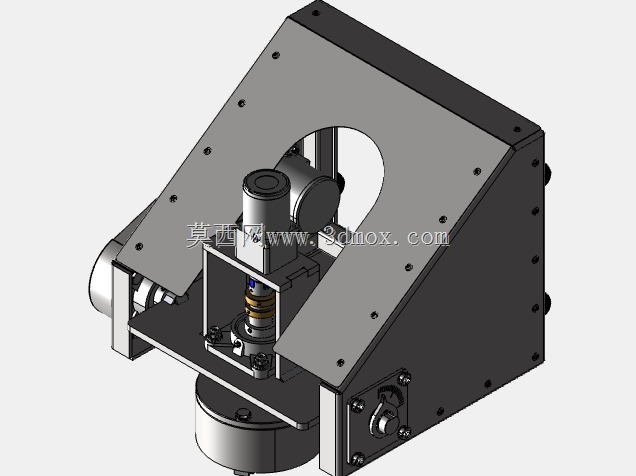

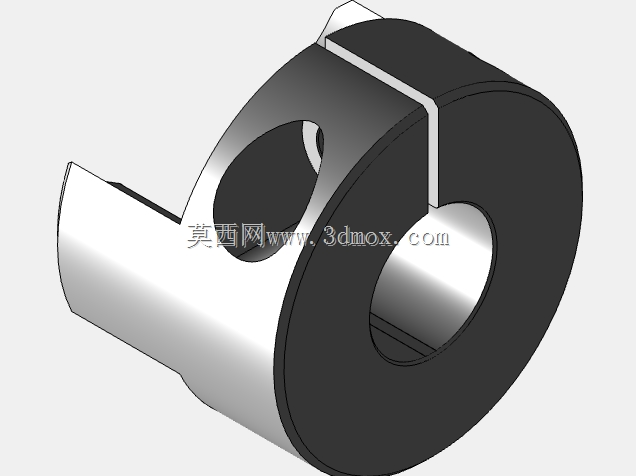

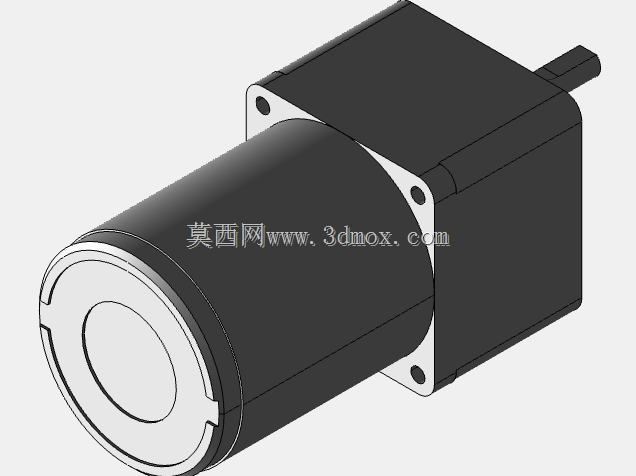

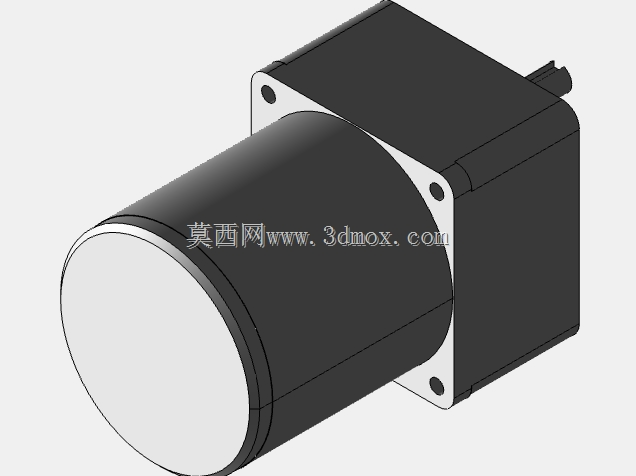

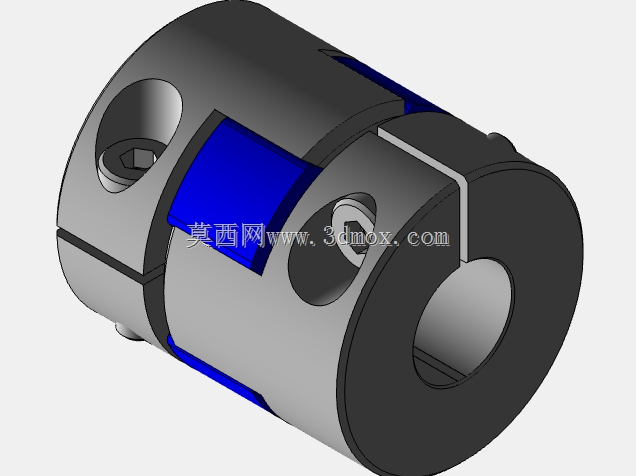

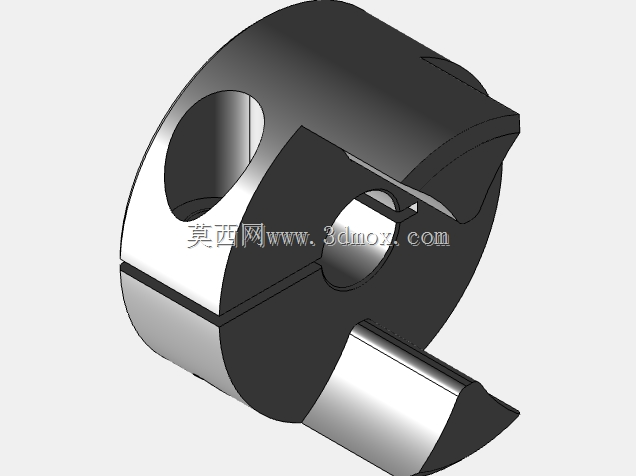

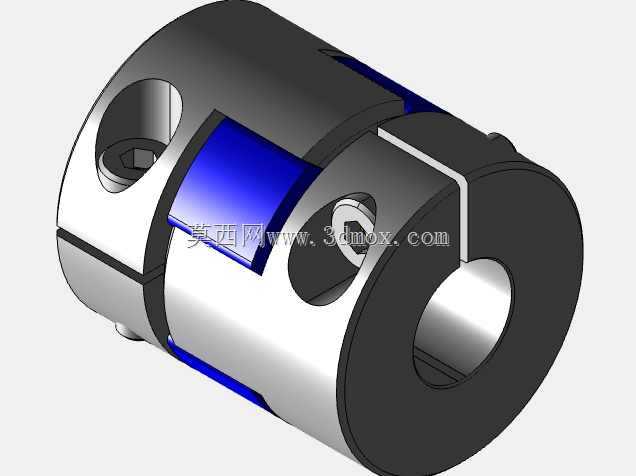

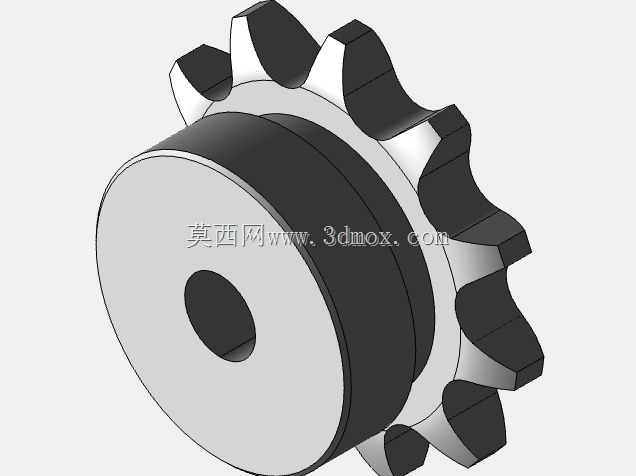

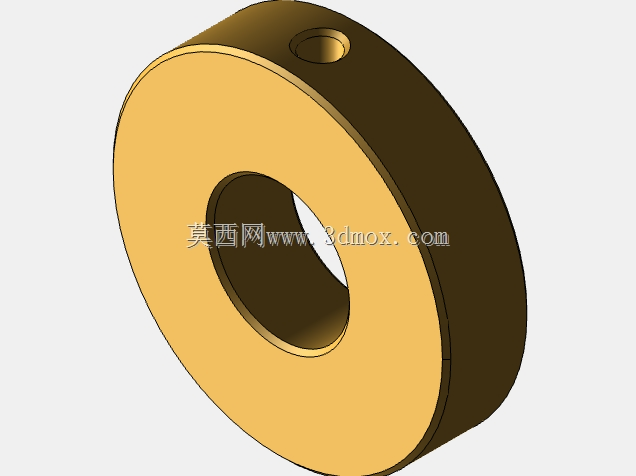

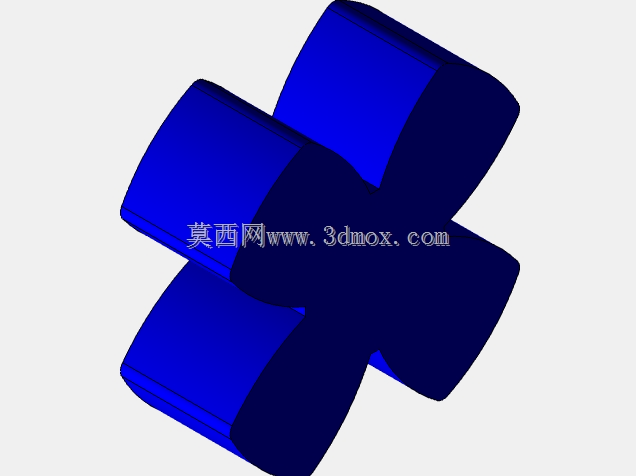

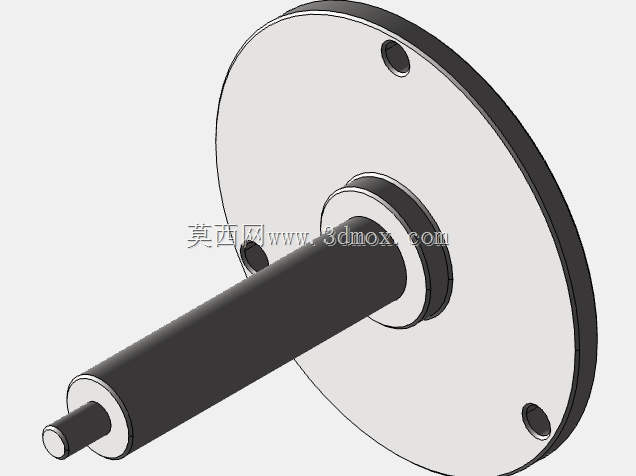

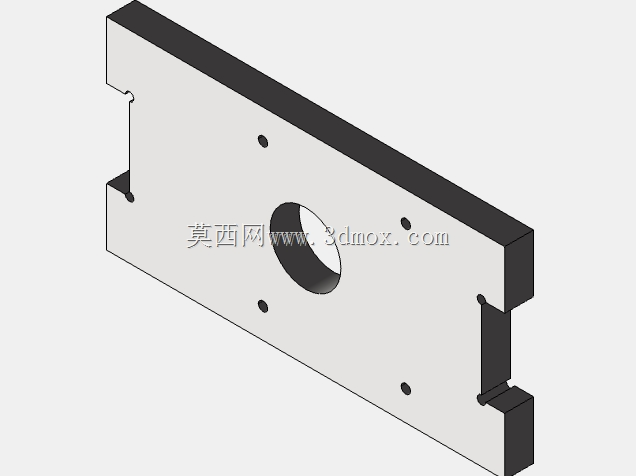

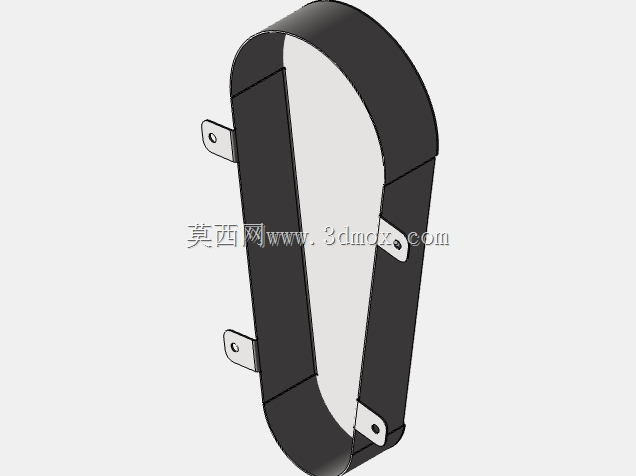

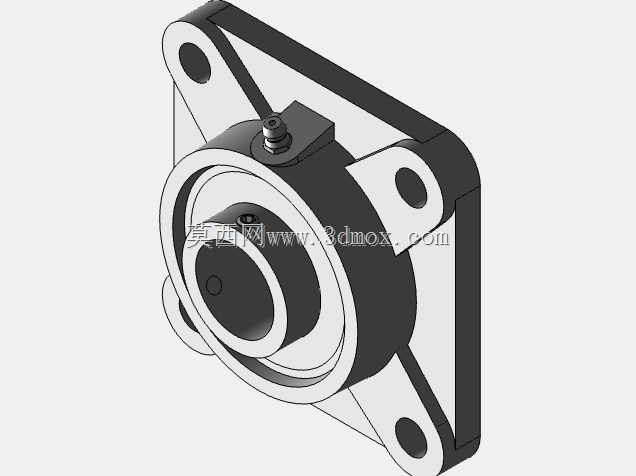

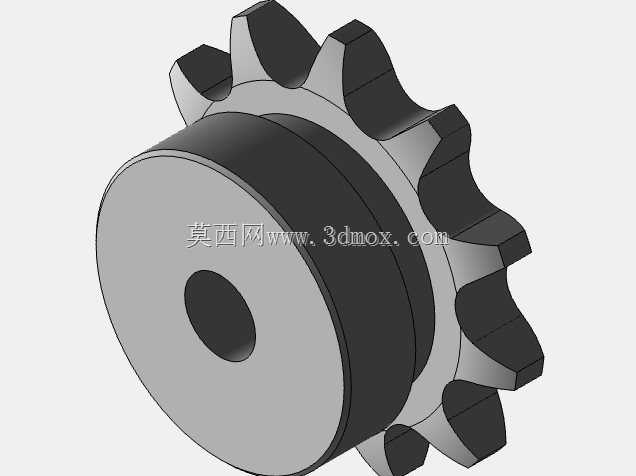

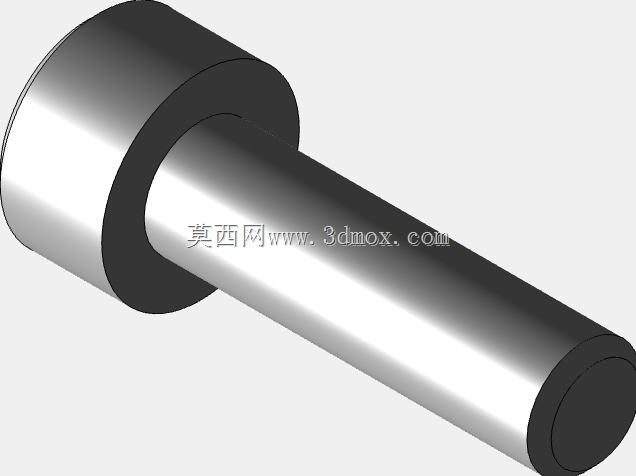

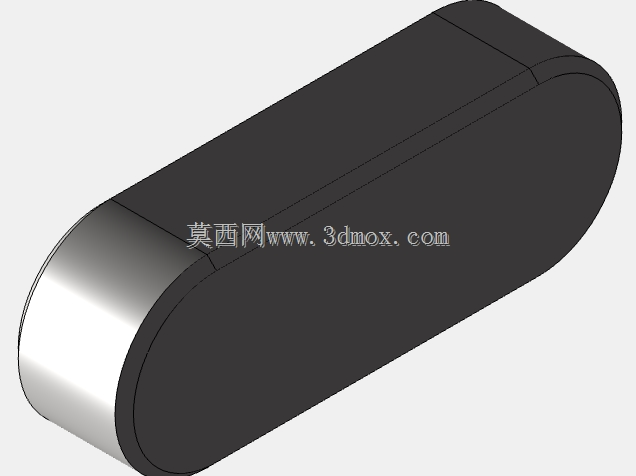

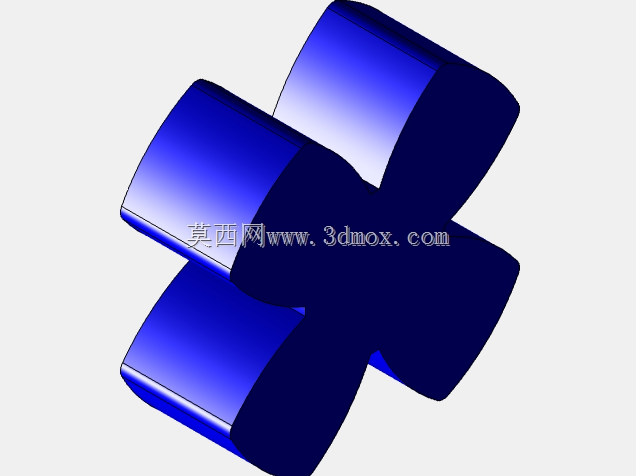

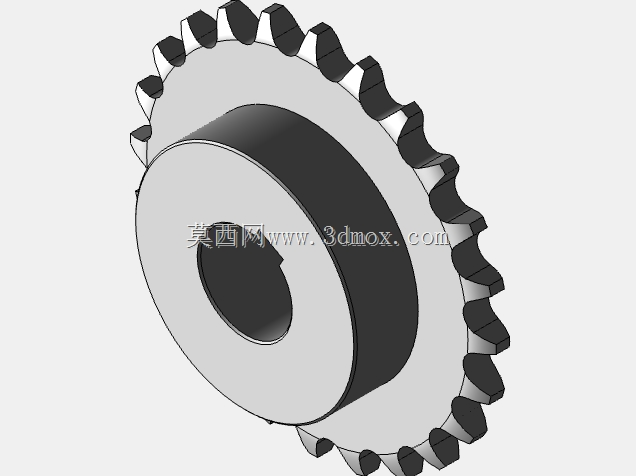

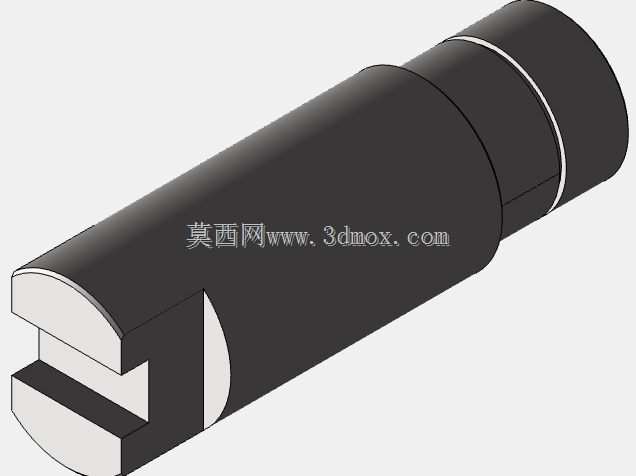

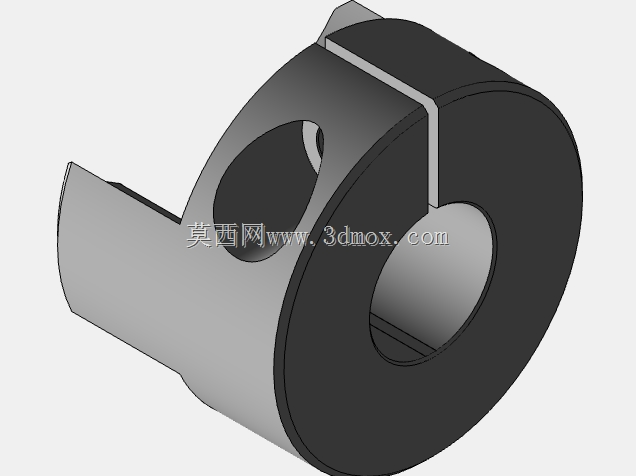

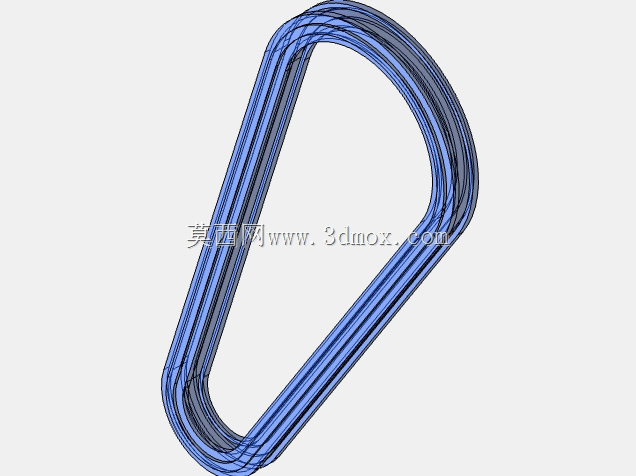

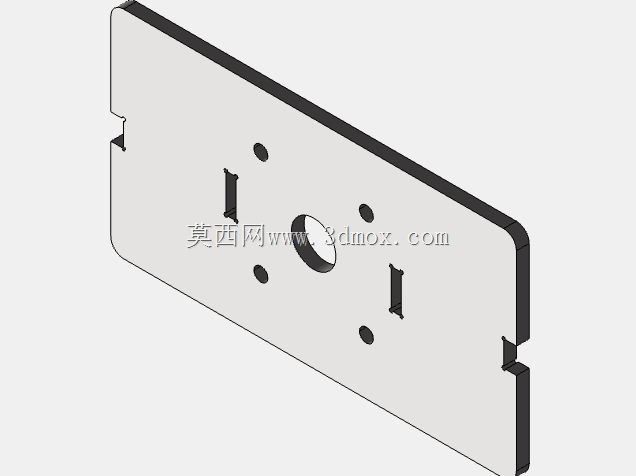

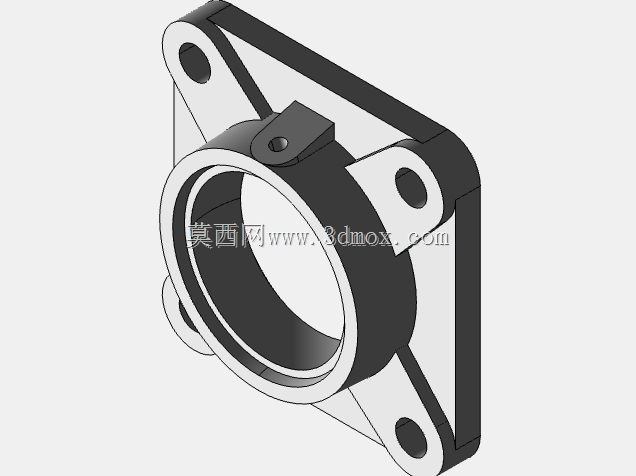

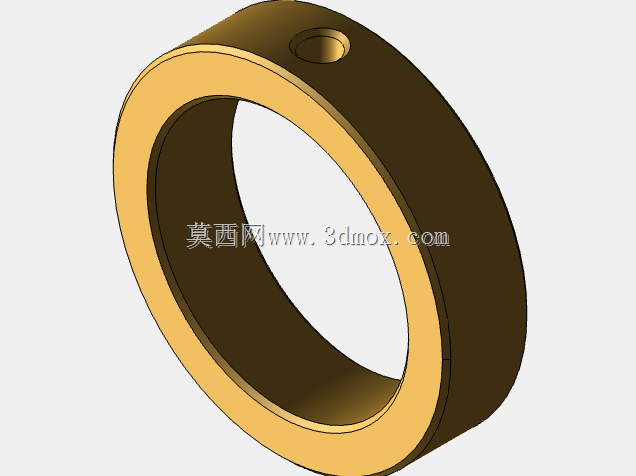

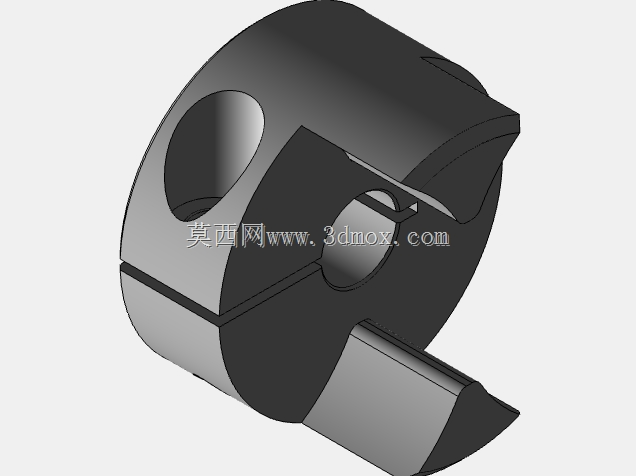

　　回转驱动侧配置了减速驱动单元，输出转速匹配环缝焊接的常规线速度要求，低速运转时扭矩充足，不会因为工件偏重出现卡滞、转速掉速的情况，驱动端和主轴之间通过联轴器传递扭矩，同轴度误差控制在焊接工装允许的范围内，运转时没有明显的径向跳动。机架立板上伸出的两根平行导向轴，是为了适配可选的尾座顶紧机构预留的安装位，当加工长轴类、长筒形工件时，可以在导向轴上加装活动顶针座，从工件尾端提供轴向顶紧力，避免工件悬臂过长在旋转时出现挠度变形，导向轴的长度覆盖常见工件的轴向长度范围，顶针座可以沿轴滑动调整位置后锁止，适配不同长度的工件。

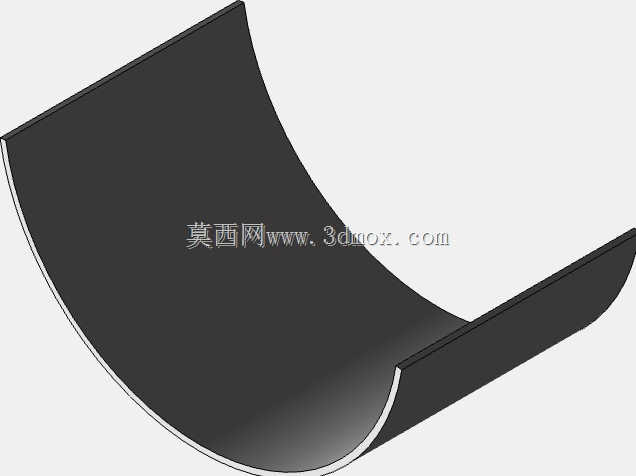

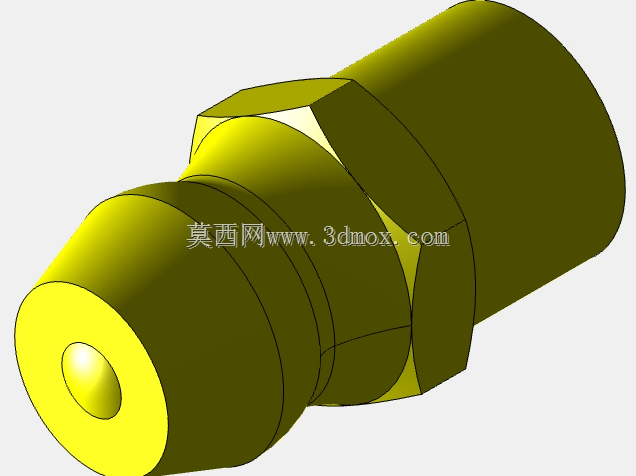

　　整个工装的安装边界非常紧凑，底部为平整的安装基准面，可以直接通过螺栓固定在焊接工作台面上，不需要额外做复杂的地基找平，机身的轴向总长度、径向宽度都适配小型车间的工位布局，不会占用过多操作空间，焊接时产生的焊渣飞溅也不会直接冲击内部传动组件，箱体外侧的平整板面可以简单加装挡渣护板，减少焊渣对导轨、卡盘缝隙的侵入。从结构设计逻辑来看，这套工装没有采用复杂的数控变位机结构，而是用最成熟的卡盘夹持、减速回转、刚性机架的组合，把环缝焊接最核心的“工件匀速绕轴线回转”需求做到稳定可靠，既可以搭配自动焊枪实现半自动环缝焊接，也可以配合手工焊让工人只需要控制焊枪角度，不用分心转动工件，大幅降低环缝焊接的操作难度。针对小批量多品种的加工场景，这套工装的夹持切换成本极低，更换不同直径工件只需要调整三爪卡盘的开合范围，不需要更换整套夹具，针对异形回转件还可以在三爪上加装定制适配爪，完成偏心件、异形法兰的环缝焊接作业。工装的主轴回转精度经过结构约束，卡盘端面的跳动量控制在焊接工序允许的公差范围内，不会因为回转偏心导致焊缝深浅不一，传动部分的降噪设计也让工位运转时的噪音处于车间可接受的区间，不会额外增加工位的噪声负担。
