双工位聚氨酯热熔胶滚筒熔胶上料机

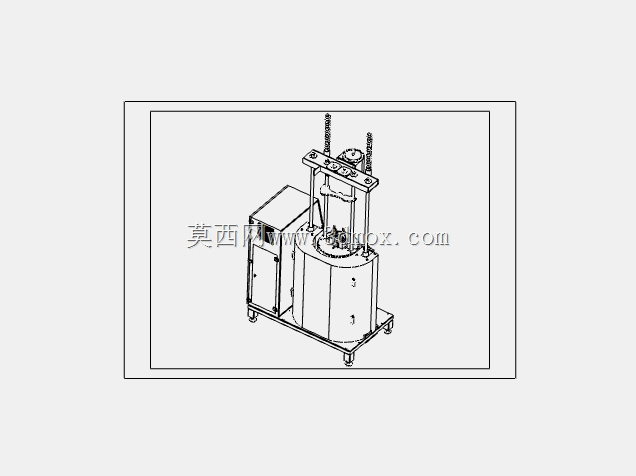

　　这套设备面向连续供胶的产线工况，核心解决聚氨酯热熔胶从固态胶块到稳定熔融、再向两台下游用胶设备同步输送的工序衔接问题，常见于型材包覆、纺织复合、纸箱包装、家具封边以及需要持续涂布热熔胶的装配场景。现场布置时，整机落在平整硬化地面即可，底部采用可调脚杯支撑，不需要额外预埋地脚；机架长宽方向预留检修通道，尤其熔胶滚筒侧要留出胶块投放与清洁空间，电控柜正面保留操作和散热距离，顶部的升降导向架周边不能布置干涉管线。整体结构可以拆成熔胶滚筒单元、双泵供料单元、升降压料机构、机架底座和独立电控柜几个部分。

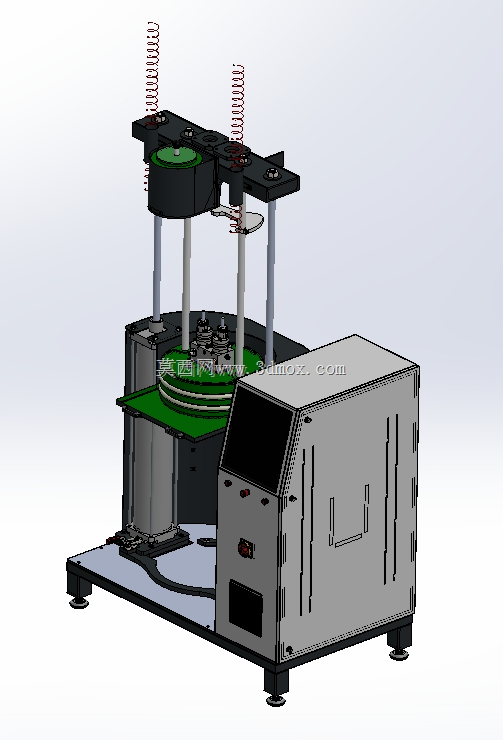

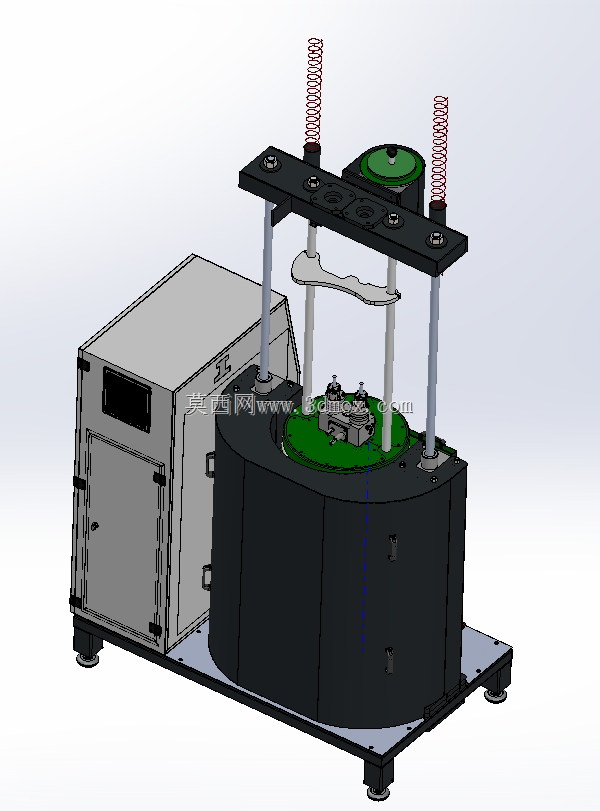

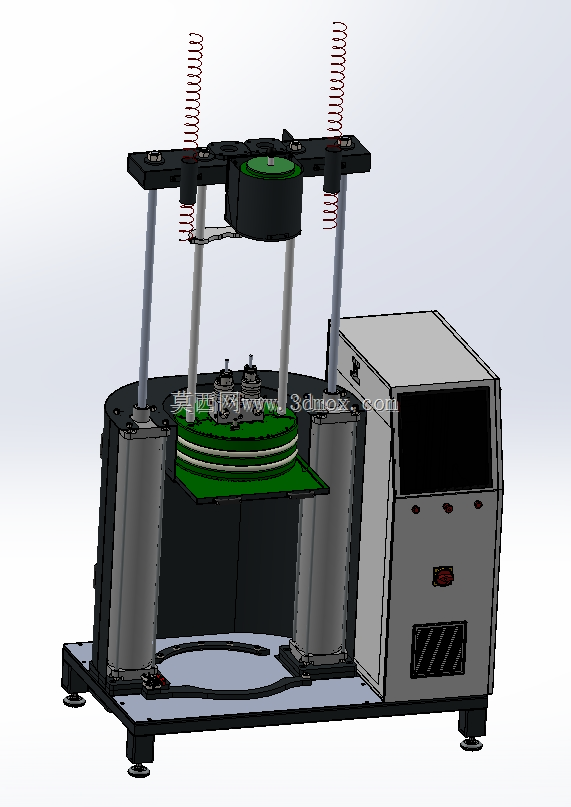

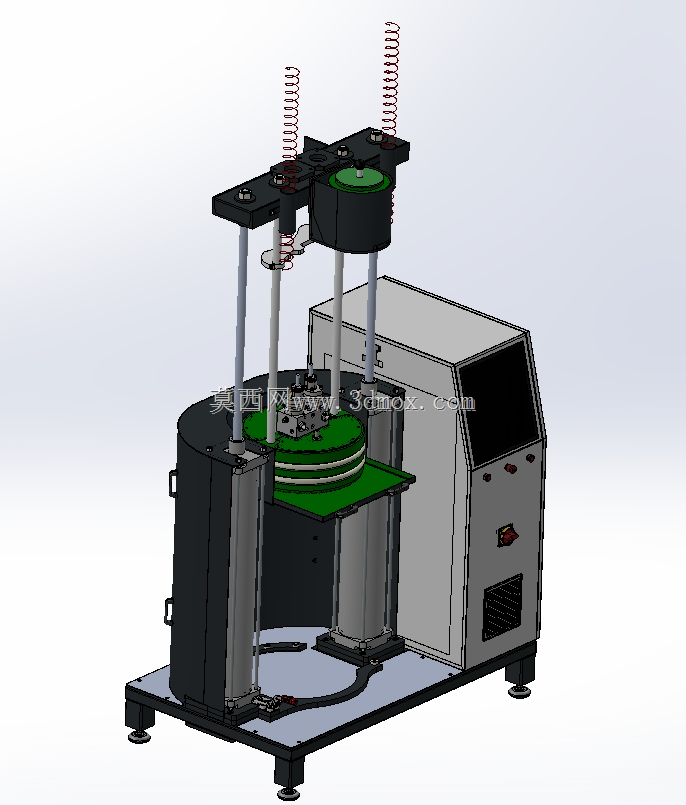

　　左侧大直径滚筒是熔胶主体，内部布置加热腔与温控检测位，外层做保温包覆，减少热量向机架扩散；滚筒上方对应两组压料盘，由立柱、导杆和弹簧缓冲组件构成升降导向，压料盘随胶料消耗下行，保证胶块始终贴合加热面，避免空烧和局部碳化。双泵结构是这套方案的关键，两套供胶回路可以同时向两台独立用胶设备送胶，也可以单路运行、另一路备用；管路沿机架内侧排布，靠近熔胶出口的位置做伴热设计，防止熔融胶在输送过程中降温变稠。泵体与滚筒之间的连接位置预留拆装空间，日常更换密封件、清理残胶时不需要整体拆解机架。

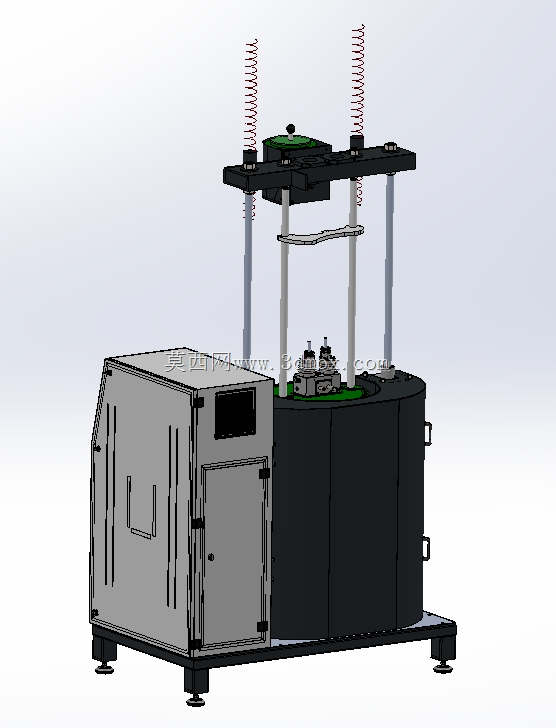

　　电控柜布置在底座右侧，采用斜面操作面板，按钮、温控表和急停开关集中在操作者伸手可及的位置；柜内划分强电与温控安装区，侧面和下部开设通风口，加热回路与电机回路分开走线。底座用型钢焊接成框架，台面承托滚筒、泵组和导向立柱，受力点集中在立柱根部与滚筒支撑位，建模时这些位置需要体现加强筋和垫板，避免只做外观件而忽略载荷传递。从建模思路看，这类设备不能只按单体零件拼装，要先按产线动线确定操作面：投胶口朝向人员通道，电控面板朝向调试位，胶管出口对准下游设备方向。滚筒直径和高度决定单次容胶量，压料行程要覆盖胶块从满料到底料的完整高度；导向立柱之间的跨距既要保证压料盘不偏摆，又要让滚筒上方有足够取放空间。

　　弹簧组件的作用不是提供主压力，而是补偿压盘下行过程中的微小波动，同时在胶块突然塌陷时缓冲，因此弹簧选型和导杆同轴度在结构里都要表达清楚。供胶能力与下游节拍直接相关，双泵同时工作时，两路流量需要各自可调，避免一台设备用胶量大、另一台出现抽空。滚筒加热采用分区升温逻辑更符合实际：靠近出料口的区域温度控制精度更高，上部预融区温度可略低，这样既能加快熔胶，又能减少聚氨酯长时间高温带来的老化。管路转角尽量减少急弯，胶道内壁光滑，便于换色或停机后清理。安装边界上，顶部弹簧和导向杆高出主机框架，车间吊装和进场时要按最高点核算；后侧管路与线缆留出弯曲半径，电控柜柜门开启方向不能被滚筒或管线挡住。设备四周建议预留残胶收集和维护位置，滚筒下方设置承托与清洁空间，泵组周边避免堆积杂物。对于三维结构设计人员，建模时应重点核对运动件行程：压料盘从上限到下限不能与滚筒边缘、泵体连接管发生碰撞；导杆固定座与活动板之间的配合长度要足够，防止偏载卡滞。外观护板、门板和通风口属于次要结构，但散热面积与防护范围要符合加热设备的布置逻辑，不能为了造型封死必要的维护面。整机把熔胶、压料、泵送和控制集成在同一底座上，减少现场管路拼接，适合需要稳定、连续、双路供胶的热熔胶应用场合。
