带输送定位的气动贴标打标工作站

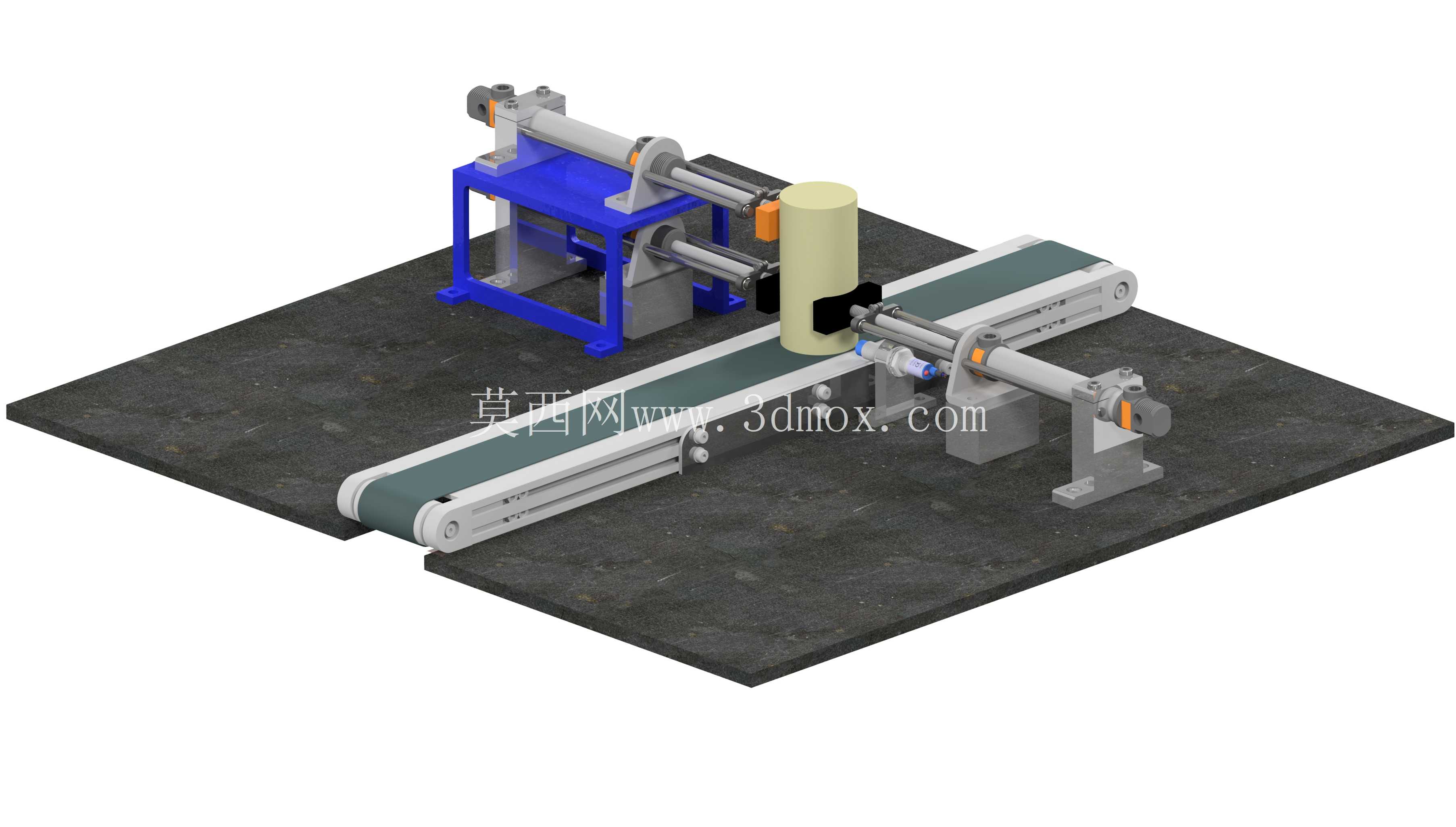

　　这套工作站面向连续来料的圆柱件表面标识工序，把工件输送、到位检测、夹持定位与气动贴附动作整合在同一底板上，适合包装、五金、塑胶小件等需要在流转过程中完成标签或标记压合的产线环节。现场布置时，皮带输送段承担工件的直线通过任务，两侧机架留出维护与传感器调整空间；打标执行机构布置在输送线侧方，压头轴线与工件表面法向对齐，避免贴附时产生偏载或标签翘边。

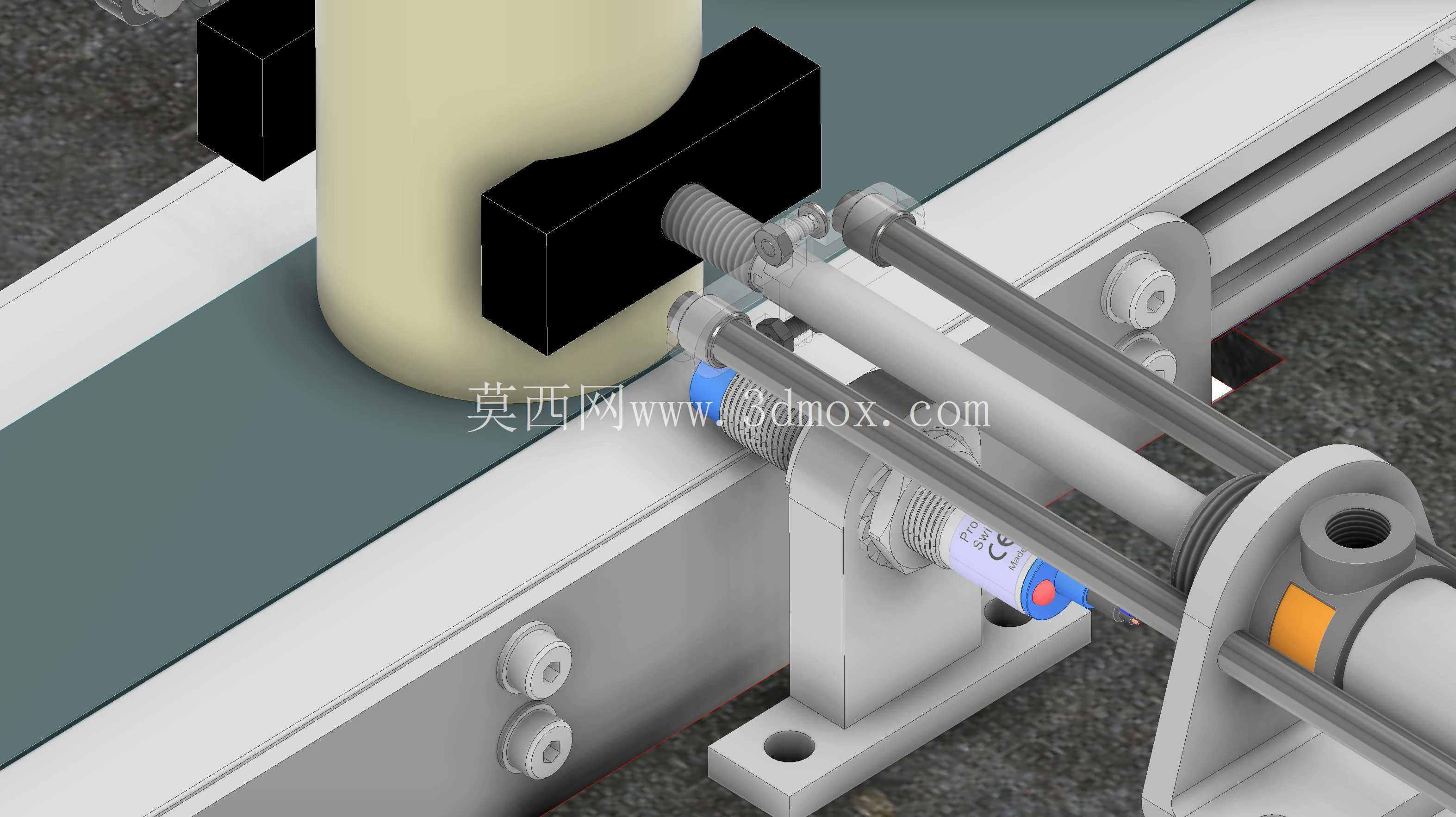

　　从动作逻辑看，工件随皮带进入工作区后，感应式位置传感器先捕获到位信号，控制系统据此暂停或减速输送，再由侧向气缸推动压标组件靠近工件。压头前端设置缓冲与贴合面，使标签在接触瞬间具有一定随动能力，能够适应圆柱面的局部曲率。执行端采用金属气缸提供稳定推拉力，缸体通过支架固定在蓝色框架上，支架孔位预留了调节余量，方便根据工件直径、标签高度和压合行程重新校准。

　　导向部分是该结构的重点。打标贴标轴系配置6mm光滑杆与线性轴承，运动方向被约束为单轴直线进给；同时加入防旋转杆系，使压头在伸出和退回过程中保持角度一致，不会因气管拖拽、摩擦反力或长期往复运动而发生扭转。对于贴标类机构，压头姿态稳定直接影响标签边缘位置，防旋转设计能够减少重复调试，也让传感器触发点与实际压合点之间的关系更固定。

　　输送机构采用轻型皮带线形式，两端辊筒与张紧结构布置在铝质侧板内，整体高度较低，便于与前后段工作台衔接。工件在皮带上的定位并不依赖复杂夹具，而是通过侧向阻挡、压头贴合以及传感器信号配合完成节拍定位。这种方式结构简单、换型成本低，适合外形规则、批量较大的零件；若物料直径变化，可调整气缸行程、压头位置和传感器安装高度，而不必重新设计主体框架。

　　结构建模时，底板作为所有部件的安装基准，承担输送线、气缸支架、传感器支架和执行端模块的定位作用。框架立柱与横梁采用型材式组合思路，连接处通过紧固件锁紧，既保证压合作业时的刚性，也保留拆装便利。气缸、导向杆、线性轴承和压头之间采用同轴布置，侧向弯矩主要由导向杆承受，气缸活塞杆更多承担轴向驱动力，这样可降低活塞杆受偏载而造成的密封磨损。

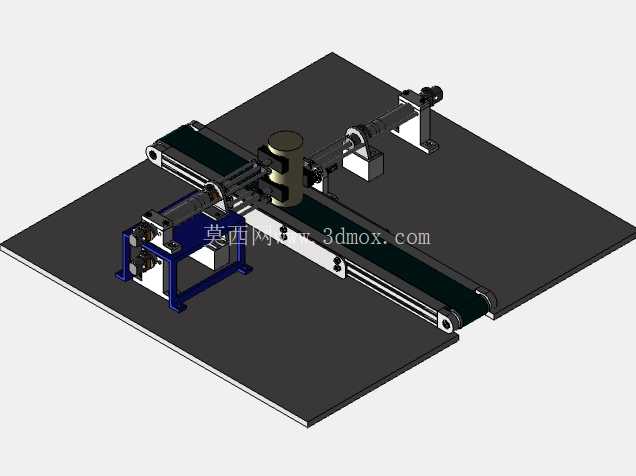

　　安装边界方面，设备主体沿输送方向呈长条形布局，执行机构在侧方占用额外宽度，底板四周应预留气管走线、传感器接线和手动上料空间。高度方向上，气缸缩回状态决定最小安全净高，伸出状态需确认压头不会与输送面或工件上方护栏干涉。若接入自动线，应重点核对皮带面高度、工件中心高、压头行程末端以及传感器检测距离，使来料位置与执行轴运动范围形成稳定交集。

　　该方案的价值在于用成熟气动元件完成高频、短行程的压合作业，同时通过线性导向和防旋转结构提高重复精度。整体没有复杂数控轴，维护点集中在气缸、轴承、皮带和传感器位置，适合作为自动化标记工位的基础结构，也可在此基础上扩展标签供料、扫码校验或多工位压头等功能。
