木工齿形榫对接生产线设备

　　这套齿形榫对接生产线主要面向实木加工、集成材制备、家具构件生产以及建筑木方拼接场景，用于将短木料经过梳齿、涂胶、对齐、加压、保压等工序后接长为长规格木料，解决短料利用率低、长料采购成本高的问题。在实际车间布局中，设备通常沿木料输送方向成线布置，进料端承接梳齿机加工后的齿形榫工件，操作人员或辅助输送机构将涂胶后的短料按齿形方向逐段送入对接工位，设备完成侧向对齐、纵向压紧和保压固化后，将接长木料从出料端送出，后续可进入裁断、砂光或拼板工序。

　　从结构组成看，生产线包含进料输送段、工件定位挡料机构、上下压紧组件、水平加压油缸或气缸、主驱动电机、减速传动单元、链式推送机构、出料托架、气动控制元件、安全防护外罩以及操作指示单元。进料段采用皮带或链板输送，台面高度按人工送料和前后工序衔接设定，保证木料能够平稳进入夹持区；定位机构在工件进入后限制其横向偏移，使相邻两段齿形榫保持同轴，避免错台、偏接和齿面受力不均。压紧部分分为垂直压料和水平挤接两个动作，垂直压梁将木料固定在工作台面上，防止加压过程中翘起；水平加压机构沿木料长度方向施加稳定推力，使涂胶齿面充分贴合，保压阶段维持设定压力，待胶层初步固化后释放。

　　设备的工作宽度约800mm，能够覆盖常见规格建筑木方、家具料和集成材条料的对接需求。建模时需要重点表达输送梁、压梁、机架焊接件、传动链轮、导向导轨、液压缸安装座、电机底座以及防护板之间的装配关系。机架主体采用型钢焊接框架结构，台面铺设耐磨钢板或型材导向面，既承受加压时的反力，也为木料滑动提供平直基准。压梁升降通常由导向轴、直线导轨或铰接摆臂约束，动作轨迹需要与工作台面保持平行，否则会出现局部压不实或工件被强行挤压的情况。水平推送端设置可调行程挡块，便于根据不同木料长度和接长节拍调整工位边界。

　　在选型和布局阶段，首先要核对设备总长、总宽与车间通道的关系。该类生产线前后均需预留木料堆放和操作空间，进料侧应留出足够的上料回转区域，出料侧要考虑长料送出后的支撑托架，避免悬臂过长造成木料弯曲或磕碰。设备基础应平整坚实，压紧和加压动作会产生周期性反力，机架地脚需可靠固定；气动三联件、液压站或增压装置应布置在便于维护的位置，管路走线避开工件运动区域。电气控制方面，急停按钮、安全光幕和防护门联锁应覆盖压梁及推送机构的危险区域，维修时必须切断动力源并确认压梁处于机械支撑状态。

　　从工艺角度看，指接质量不仅取决于设备压力，也与齿形加工精度、涂胶均匀性、木料含水率和保压时间相关。三维结构设计时，压梁工作面、输送台面和推送基准面的平行度需要在模型中明确装配约束；导向件和压紧件应留出磨损后的调整空间，链条张紧机构、皮带调节座和挡料限位都应便于现场调节。外露旋转件、链条传动区和电机联轴器处设置防护罩，红色防护门与白色机架形成醒目的安全边界，操作按钮和三色灯布置在人员容易观察的位置。

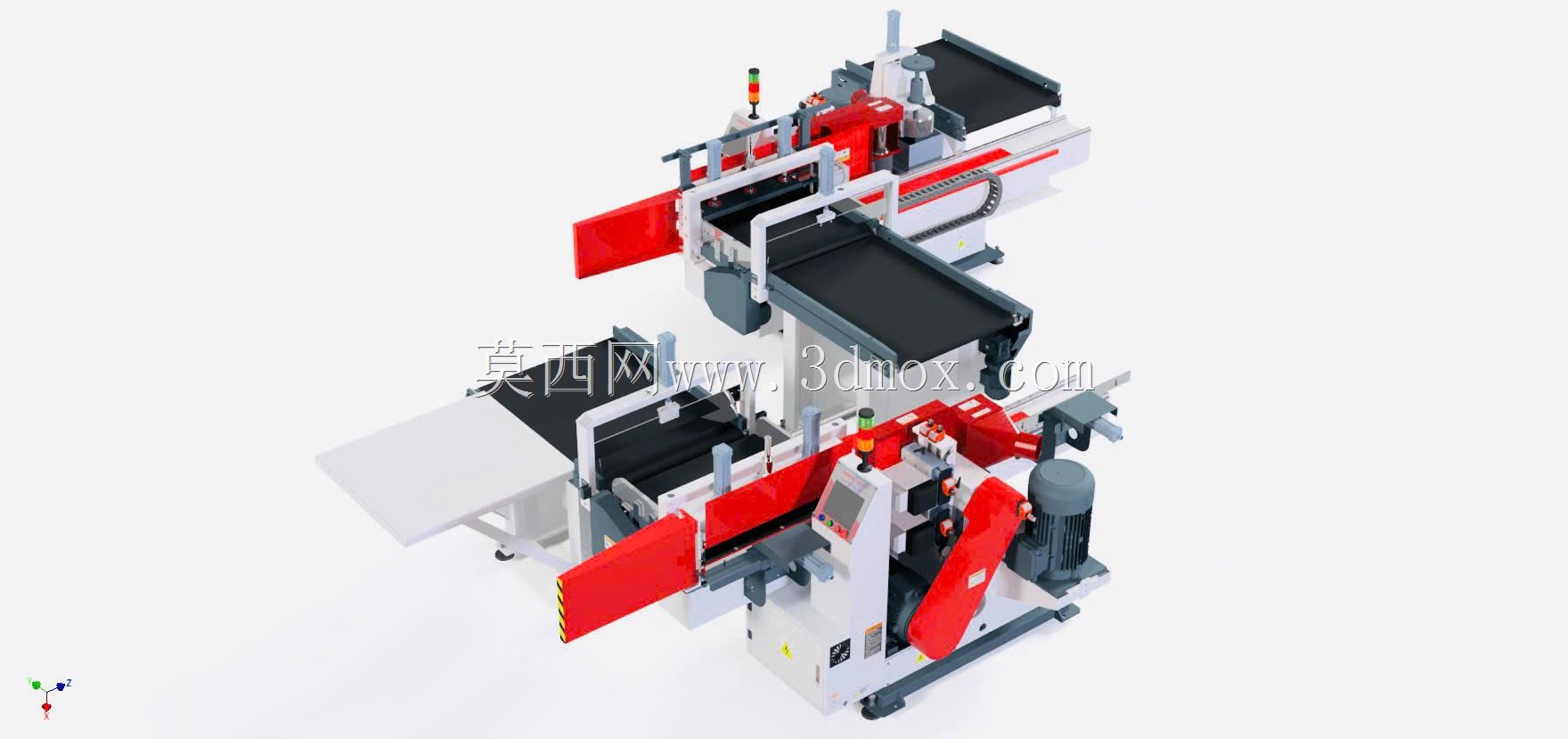

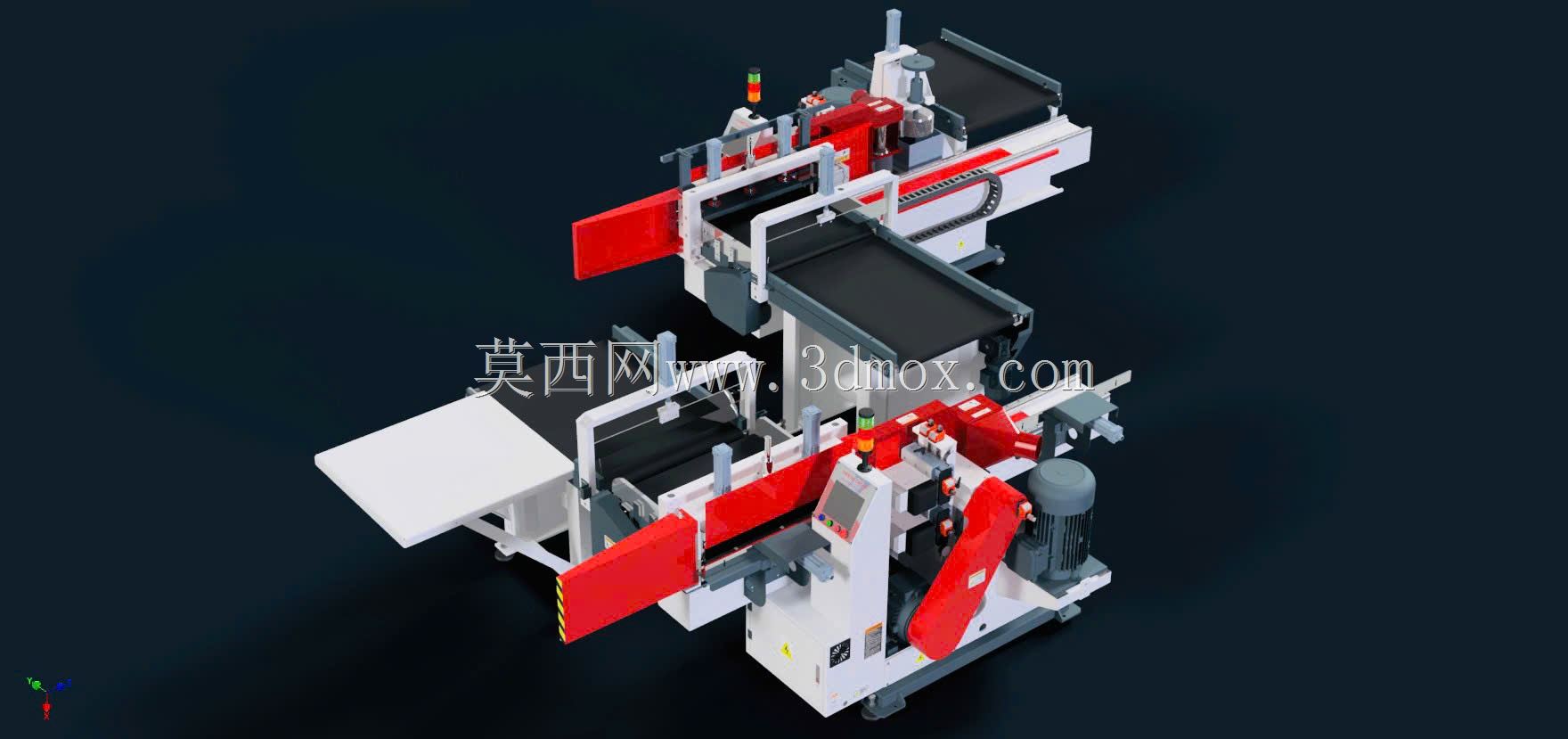

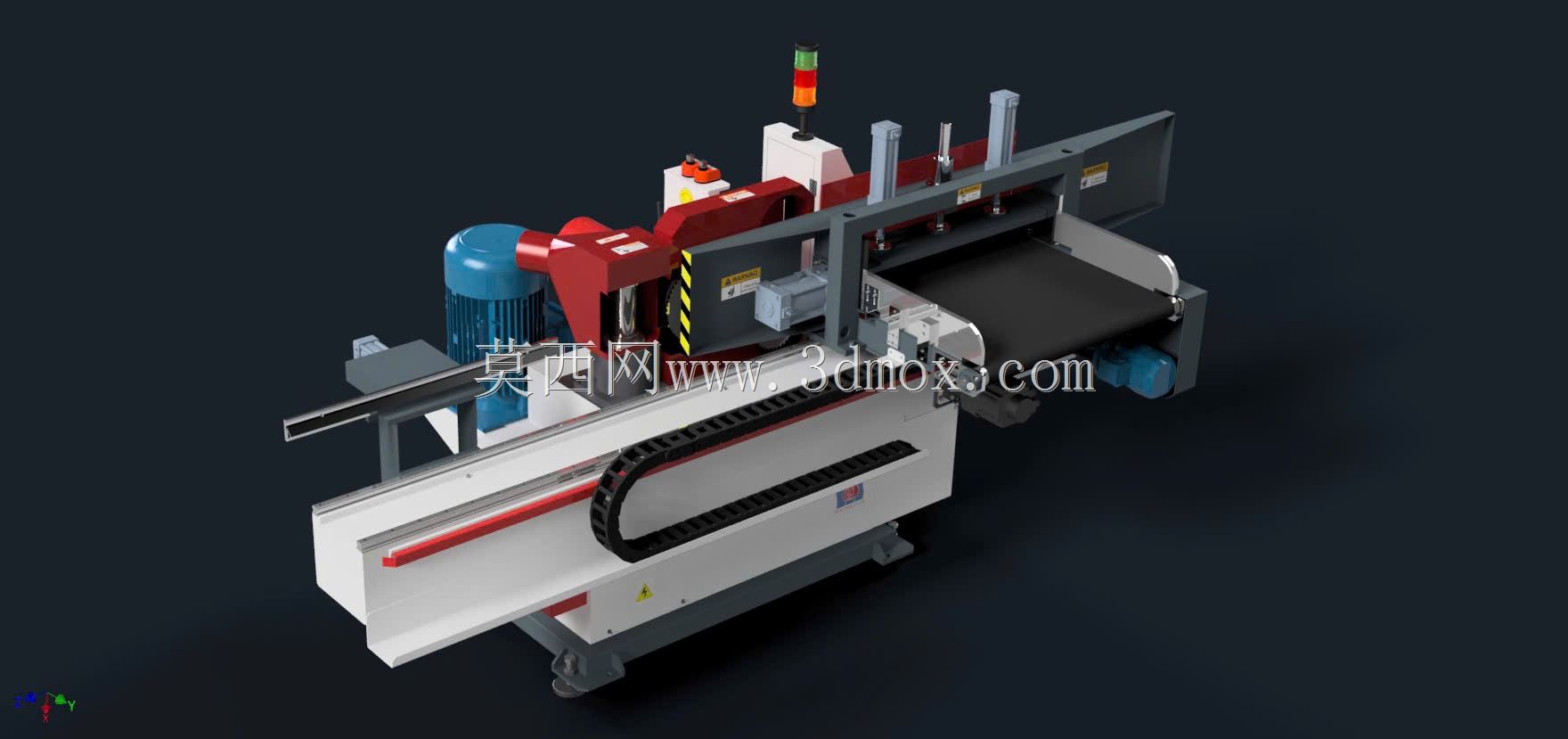

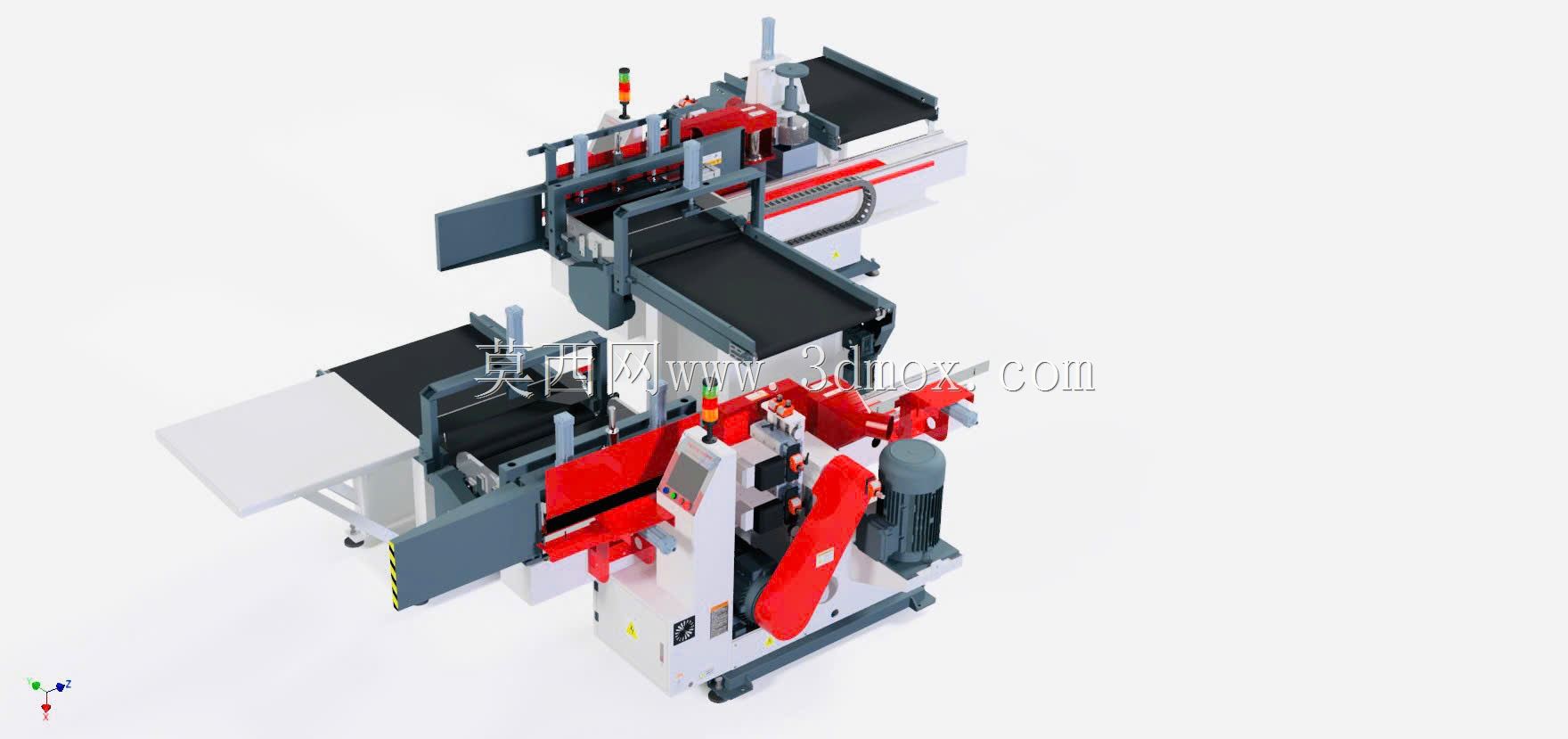

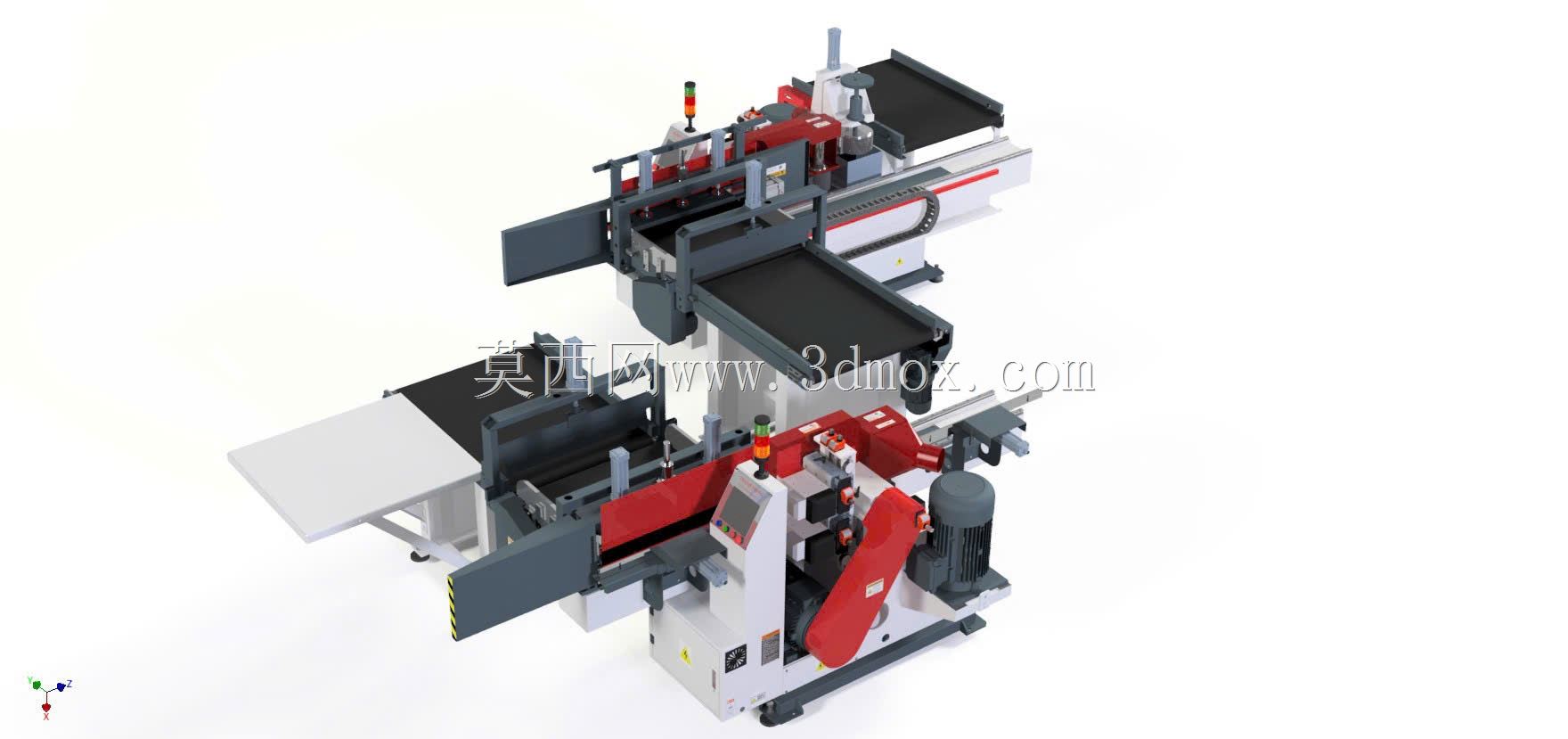

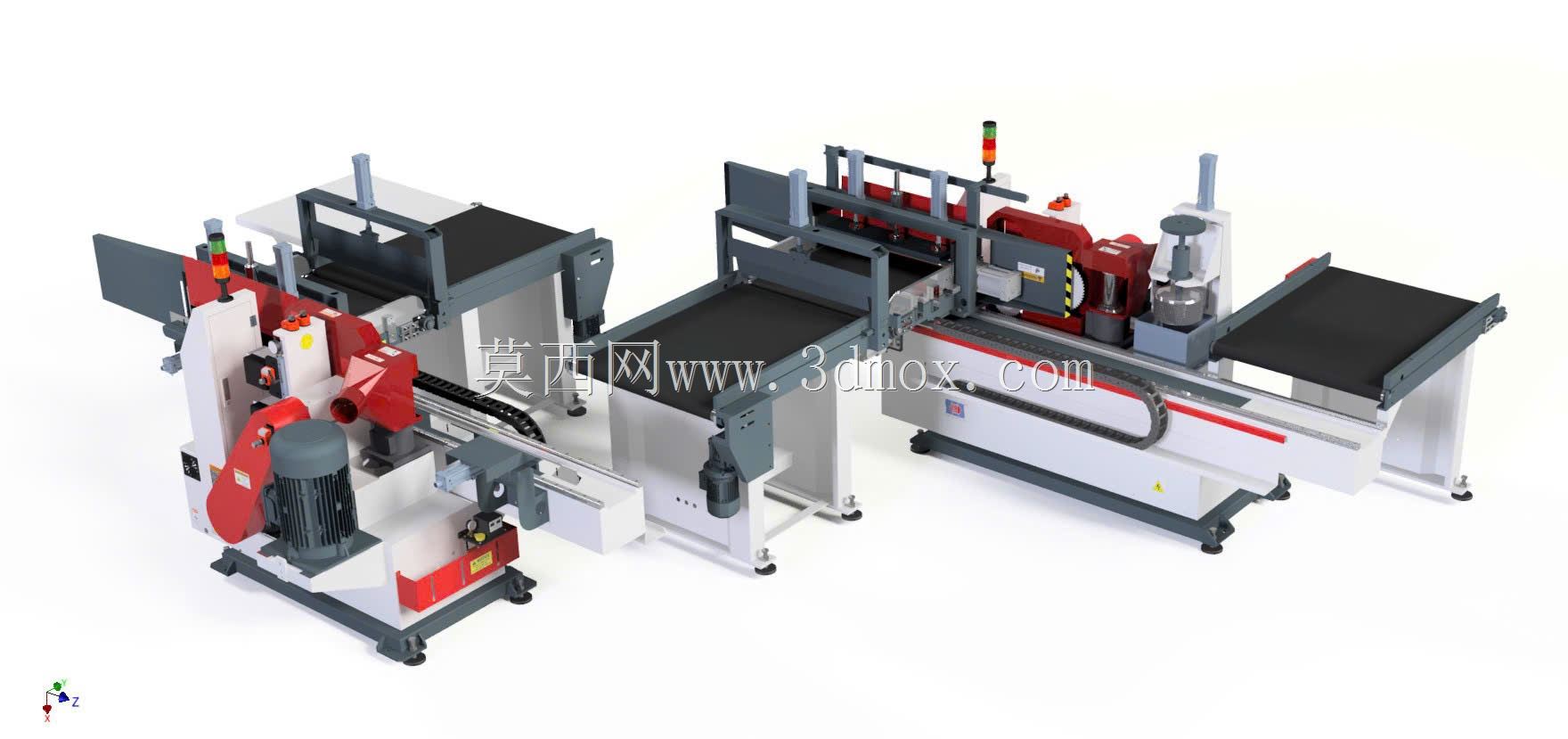

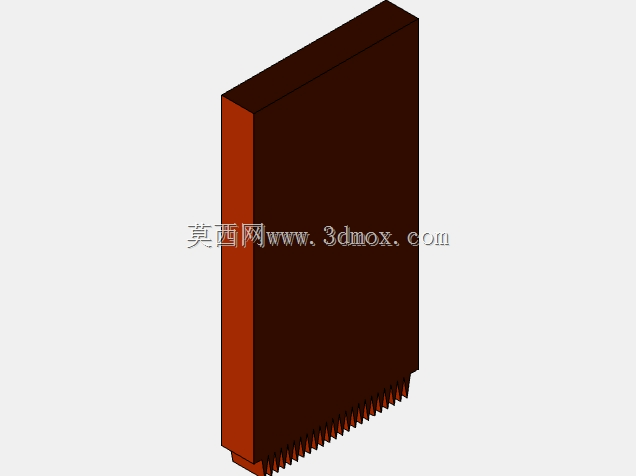

　　模型完整呈现了双工位或连续式指接产线的机械形态，既包含主体焊接机架，也细化了输送带、压料梁、驱动电机、减速机、气动元件、护罩和支撑腿等部件。对于结构设计人员，可据此核查木料从进料、定位、压紧、对接至出料全过程的干涉关系；对于设备选型人员，可结合工件截面、加工节拍和车间布置判断安装边界；对于三维建模从业者，可参考其机架分层、输送线衔接、执行机构布置和安全防护设计方式，理解木工接长设备从工艺动作到机械结构的落地逻辑。
