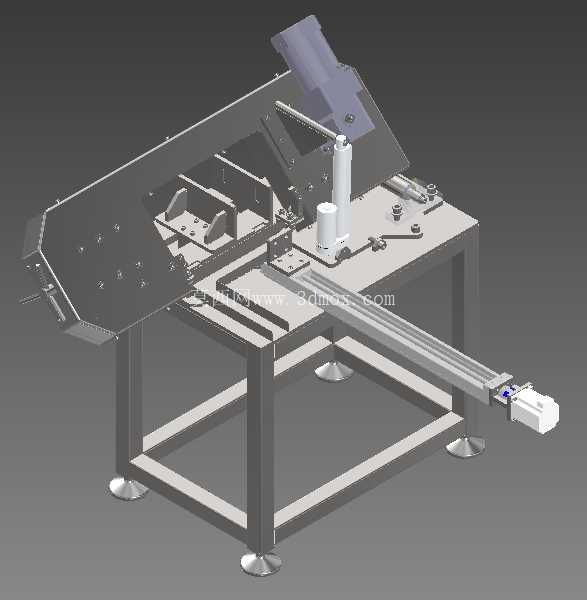

带自动精准停位控制装置的立式带锯床

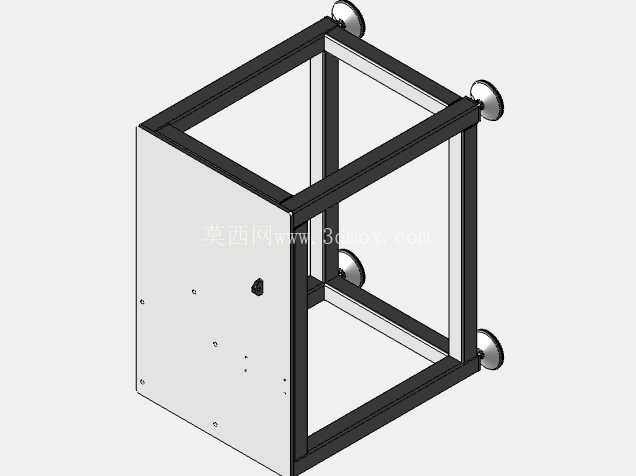

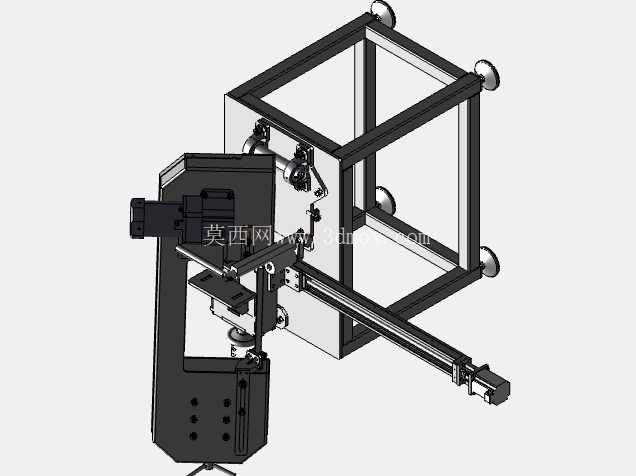

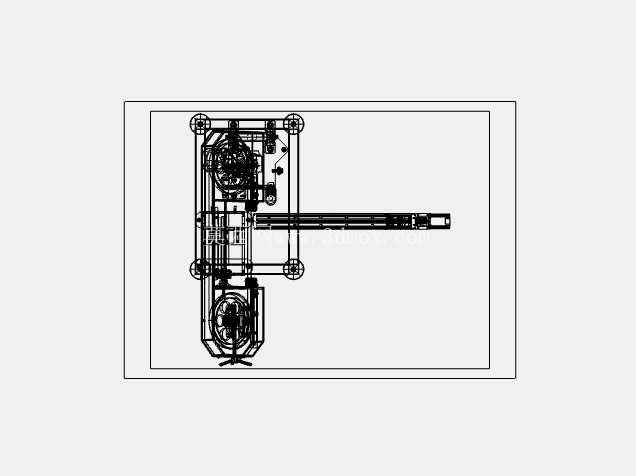

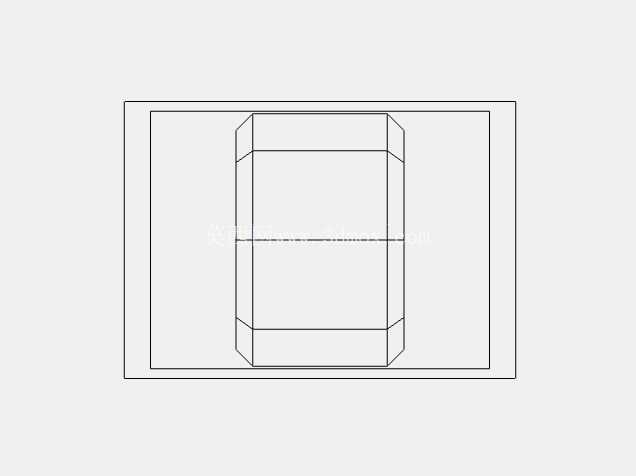

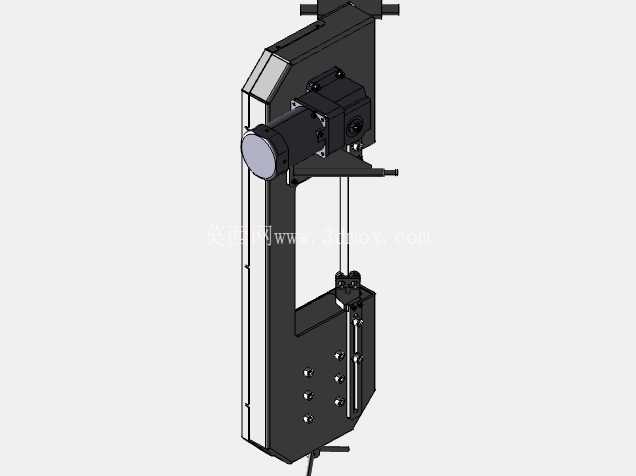

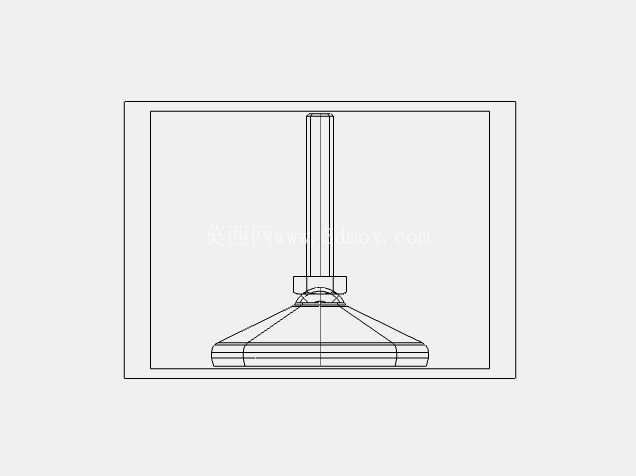

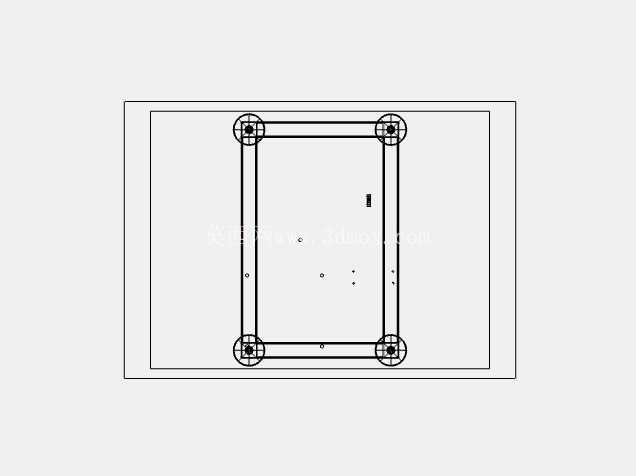

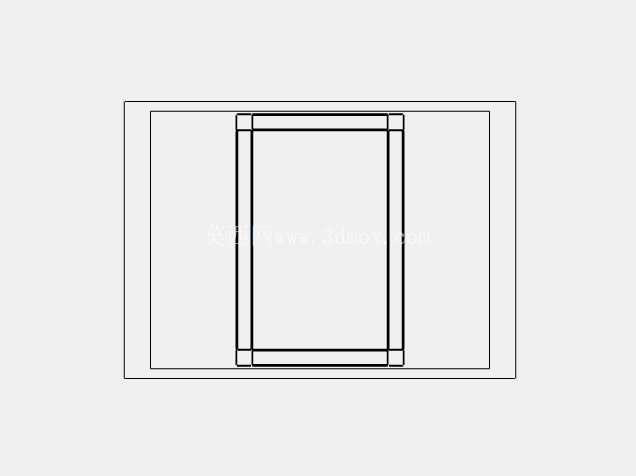

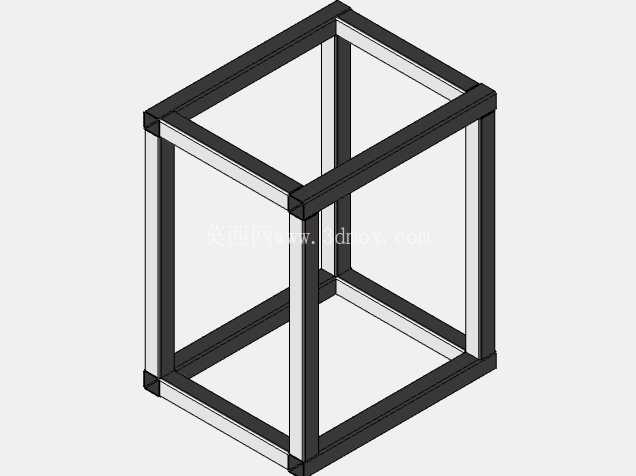

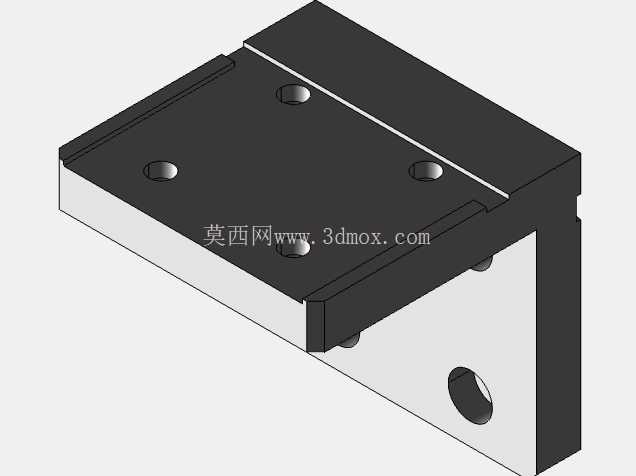

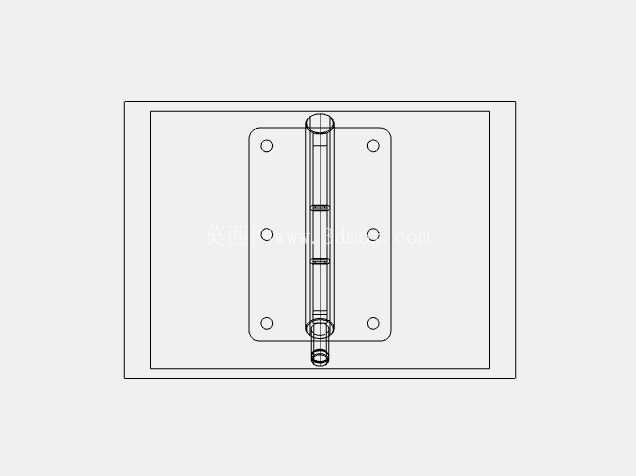

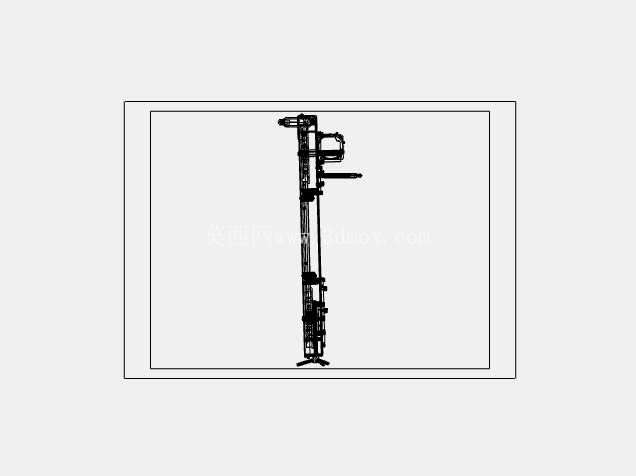

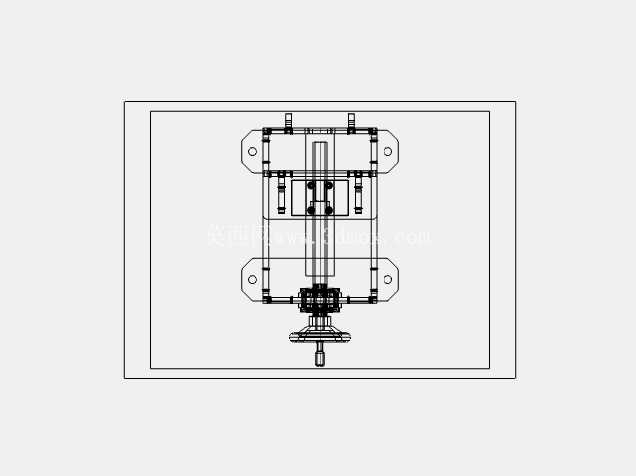

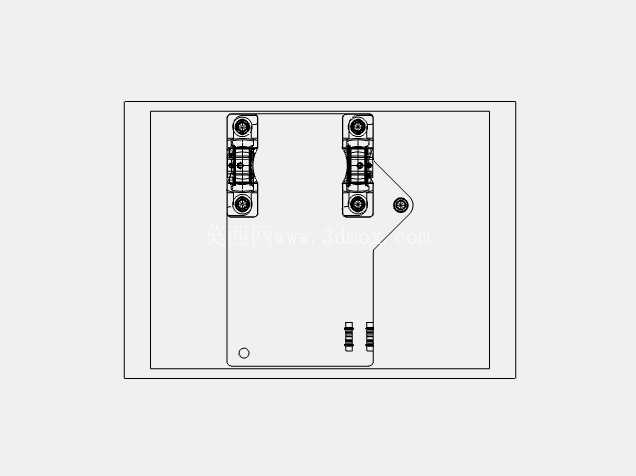

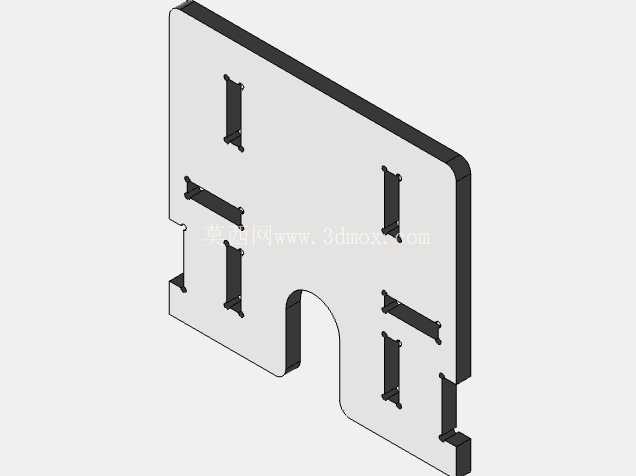

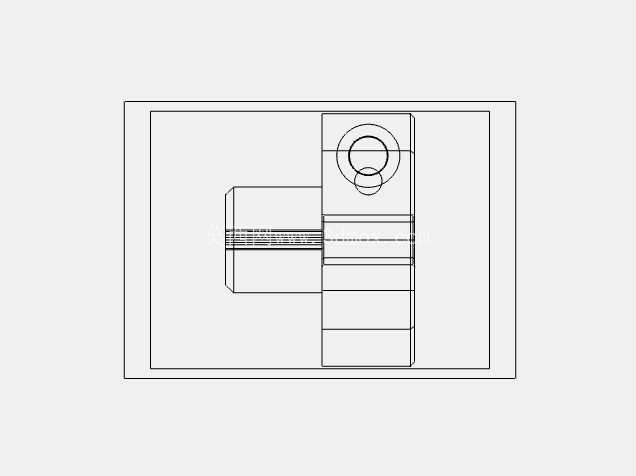

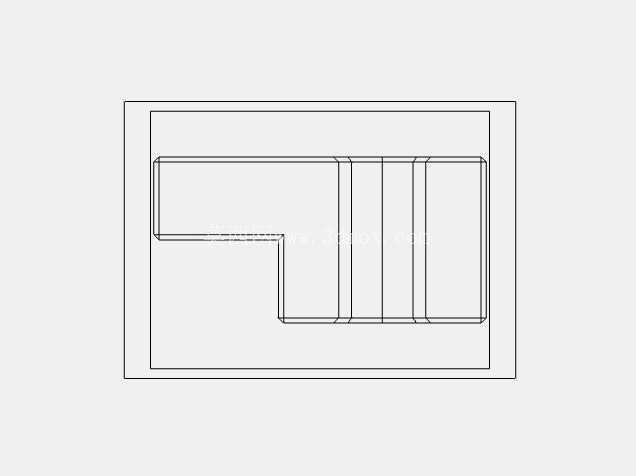

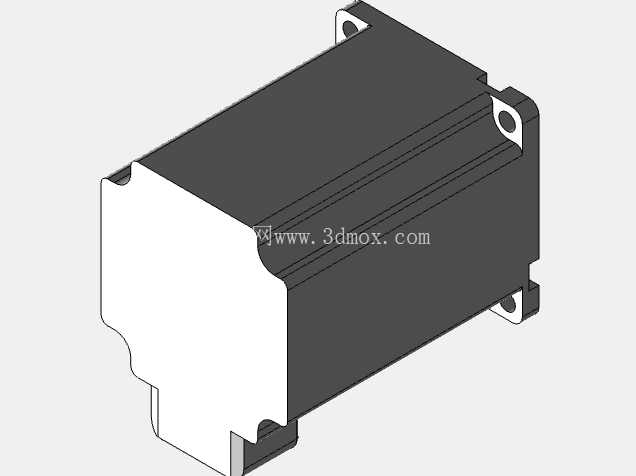

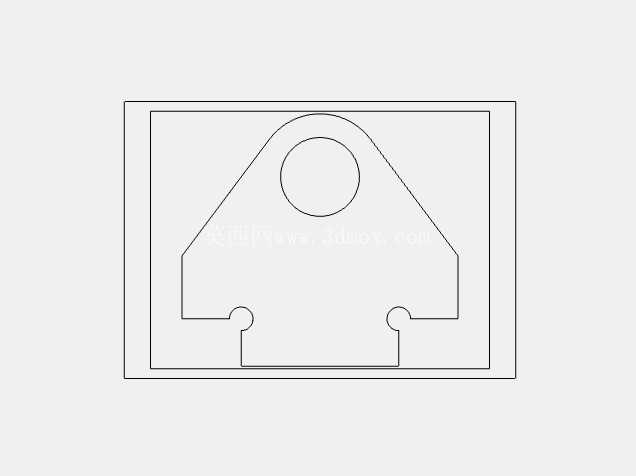

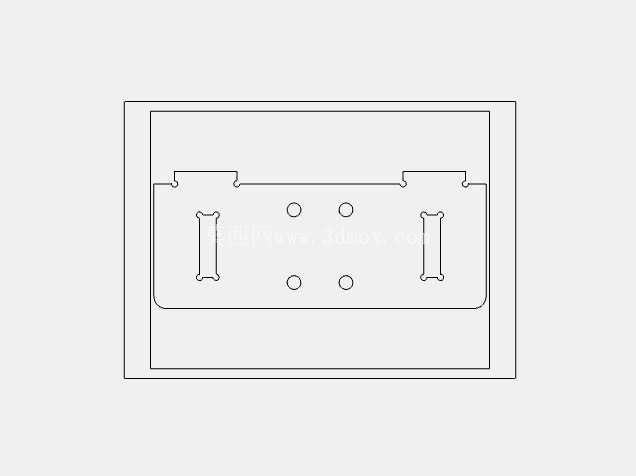

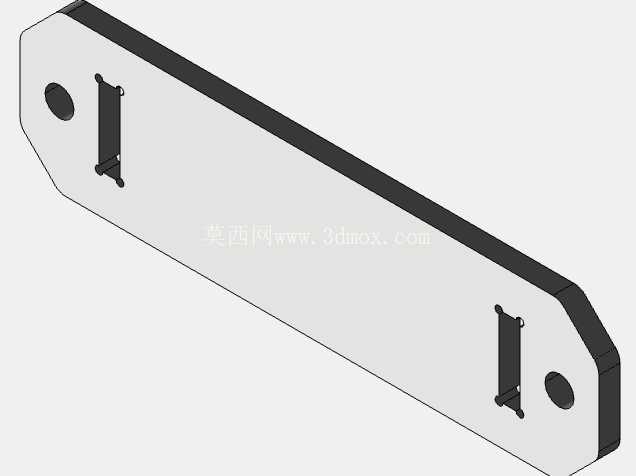

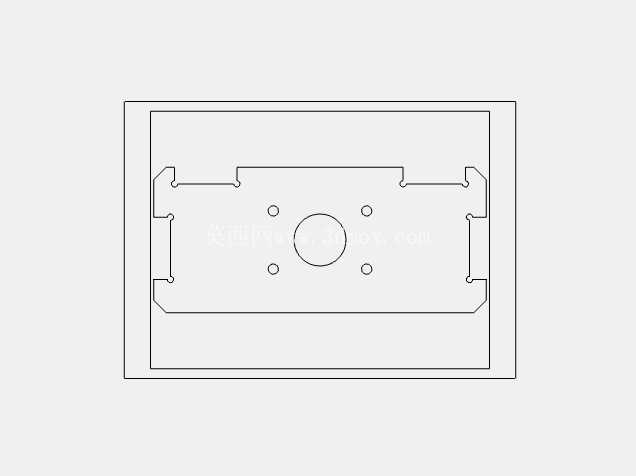

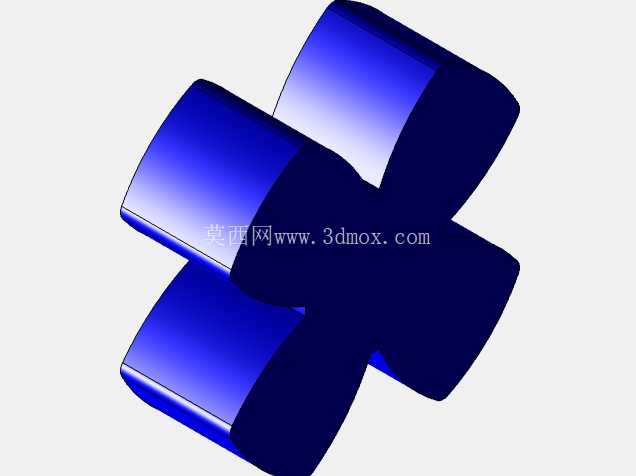

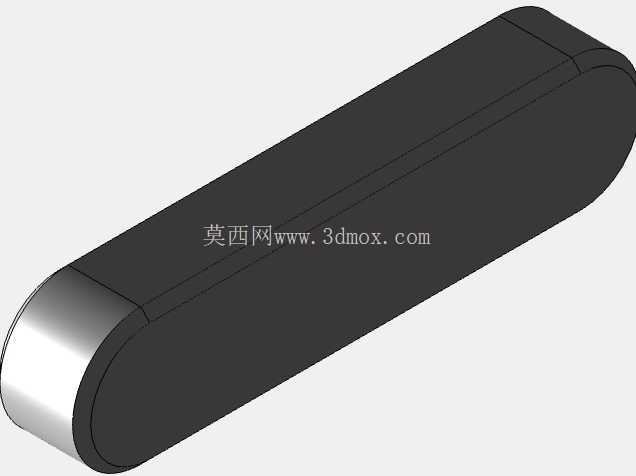

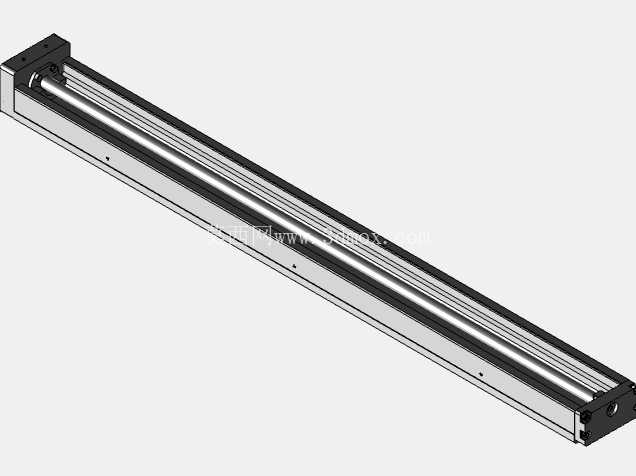

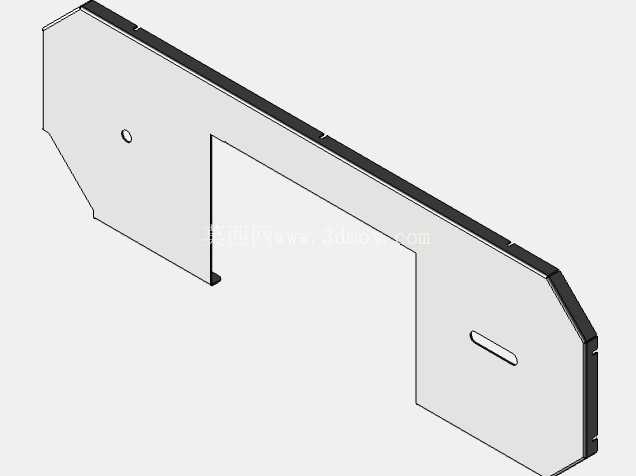

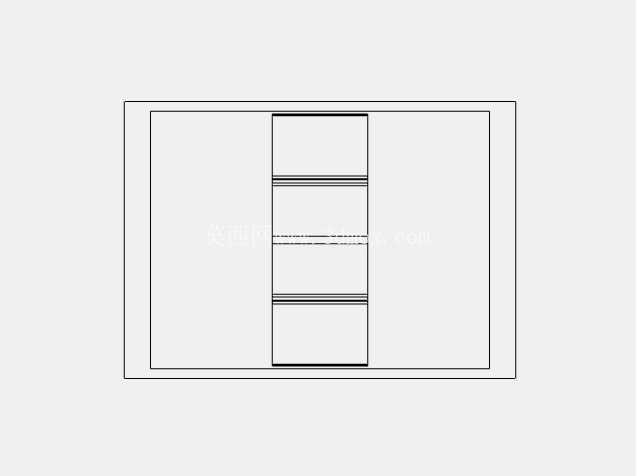

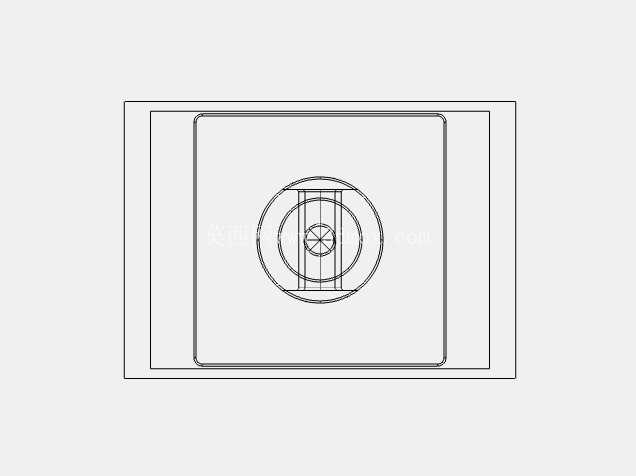

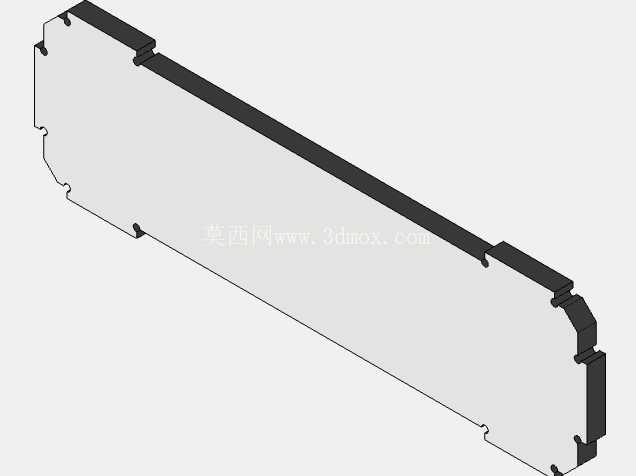

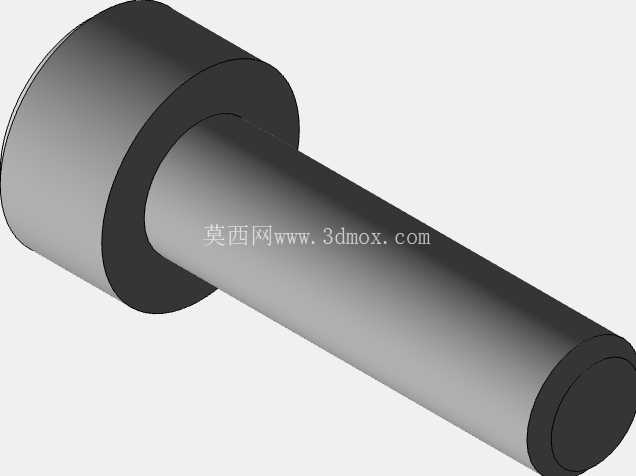

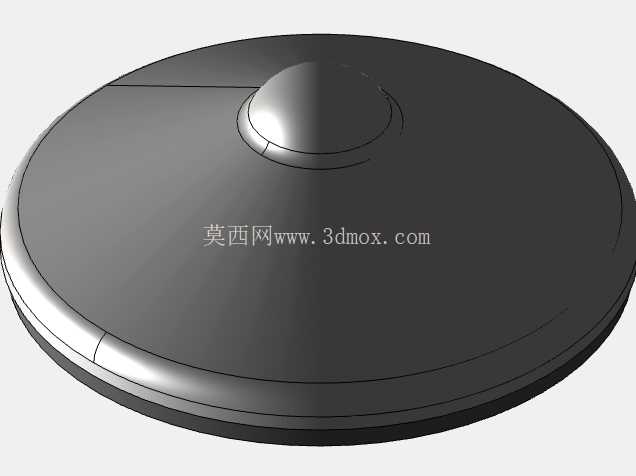

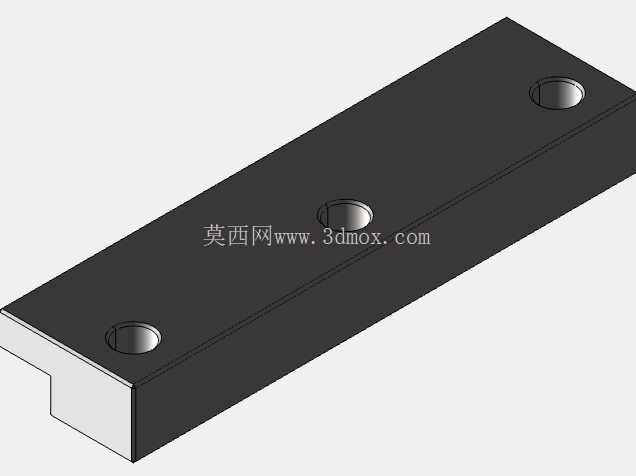

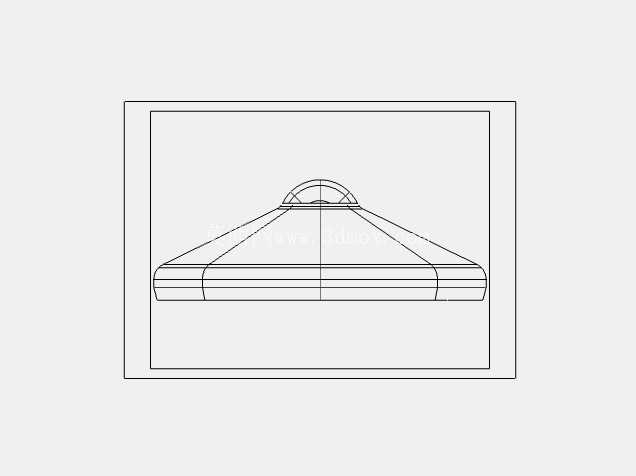

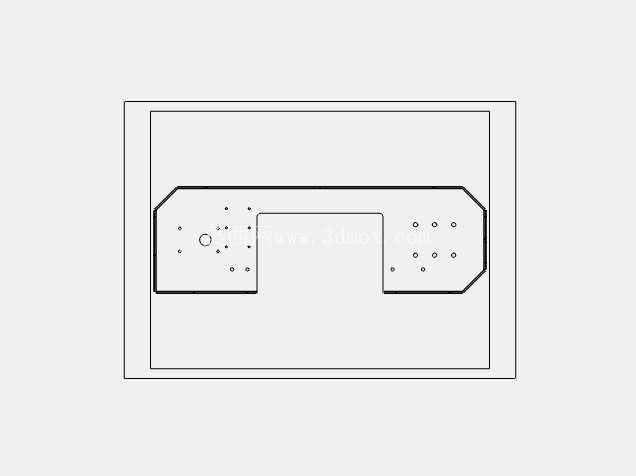

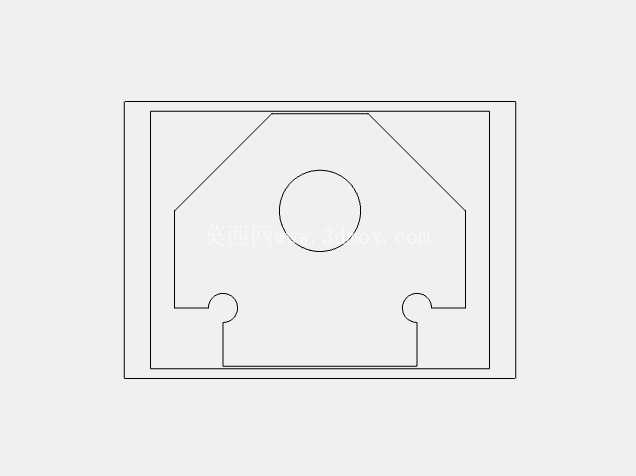

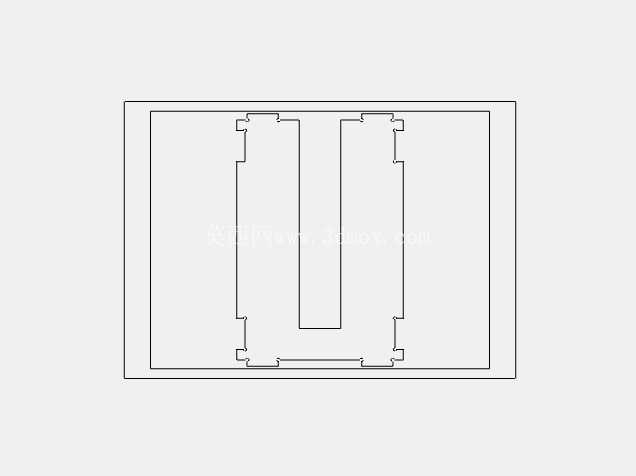

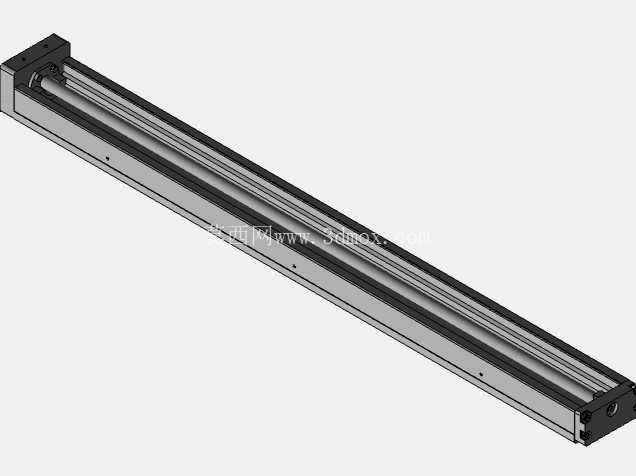

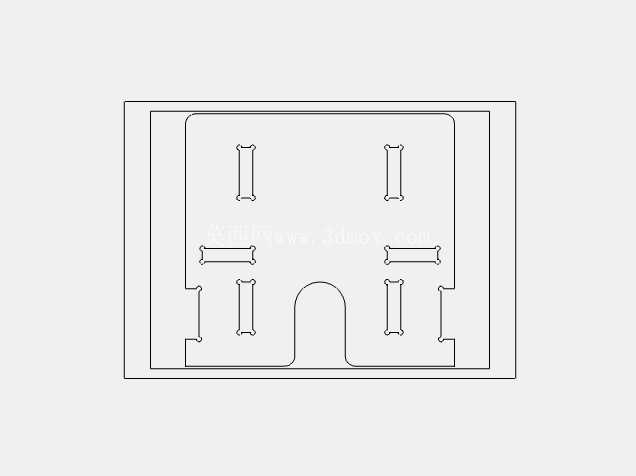

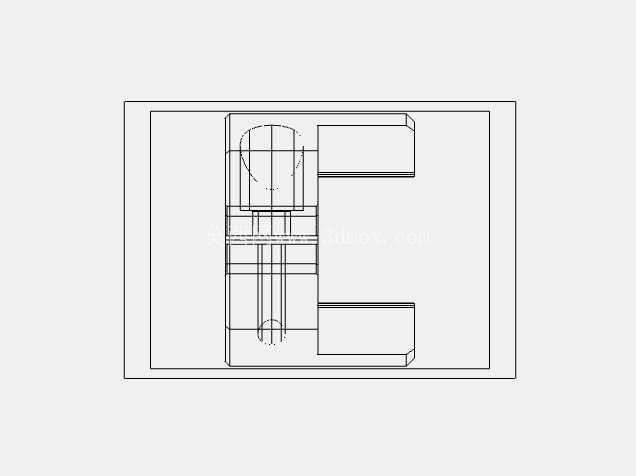

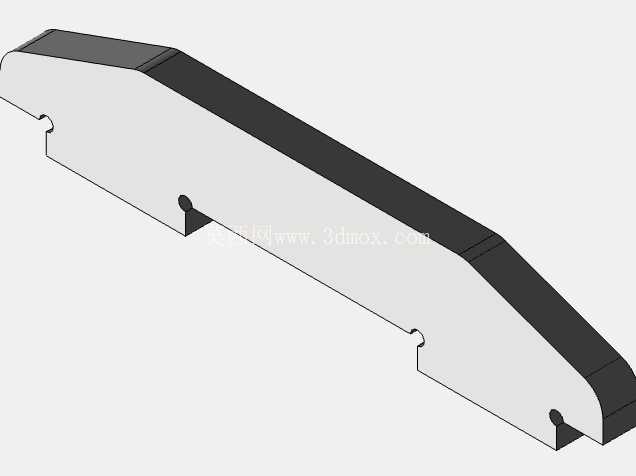

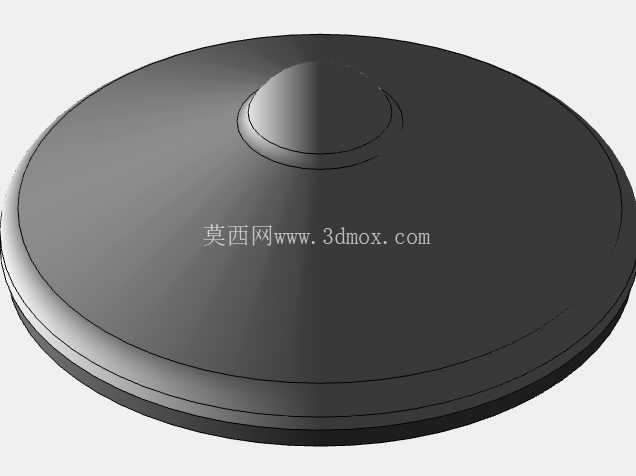

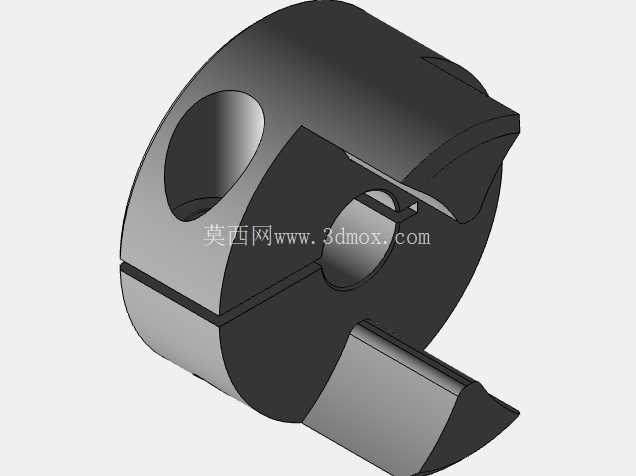

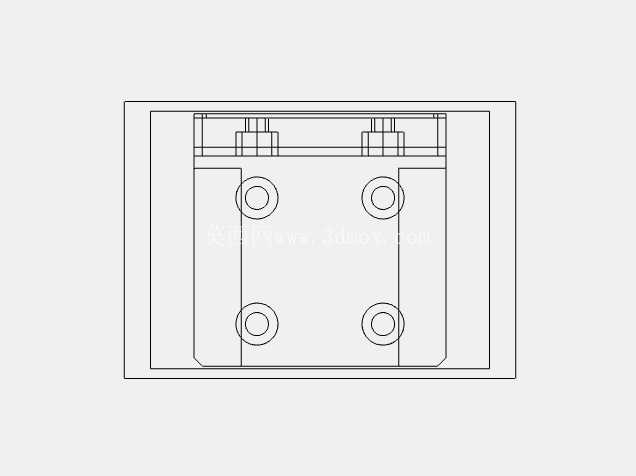

　　这套带锯结构在三维建模阶段最先确定的是四根立柱围成的矩形框架边界，框架四角布置带安装孔的固定座，孔位按现场地脚螺栓排布预留，整机落地后不需要额外做二次找平支架，直接通过四角紧固件锁固在混凝土地基或型钢工作平台上。框架纵向跨度按照常规车间锯切长条型材、管材的最大进料长度设定，横向净宽留出锯条走刀与工件装夹的避让空间，顶部与底部的轮系安装座同轴度在建模时就通过基准轴约束锁定，避免后期装配出现锯条跑偏、带身扭曲的问题。

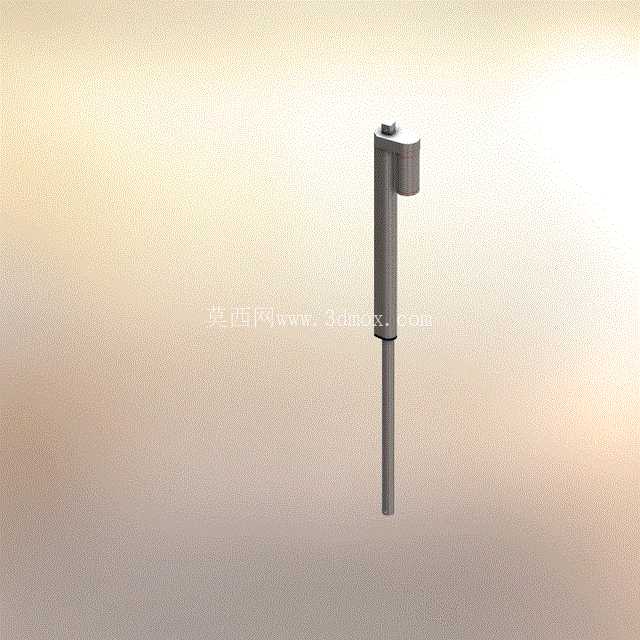

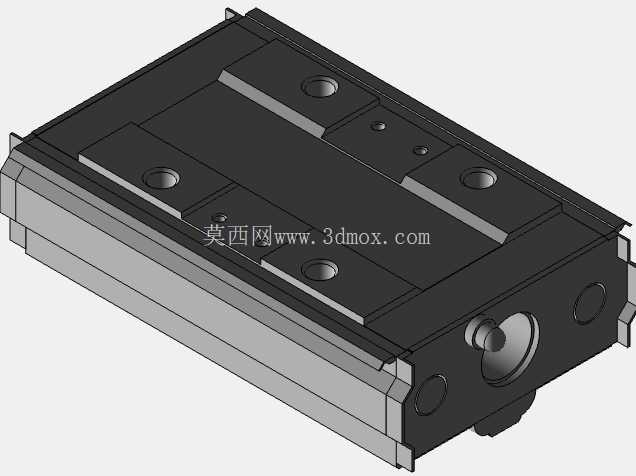

　　从实际加工场景来看，这类带锯主要承担金属下料工序，在钢结构件预制、机械加工车间备料、五金件批量裁切环节使用频率很高。普通带锯在锯切到位后往往依靠操作人员手动断电停机，锯条下行位置全凭经验判断，要么切不透工件需要二次补锯，要么下行过量撞到工作台面损伤锯带。本结构在框架内侧对应锯切终止位置布置了触发检测元件，当锯架下行到预设裁切深度时，检测点发出信号直接控制驱动回路切断进给动力，锯架在设定位置精准停止，不需要人工反复观察刀口位置。

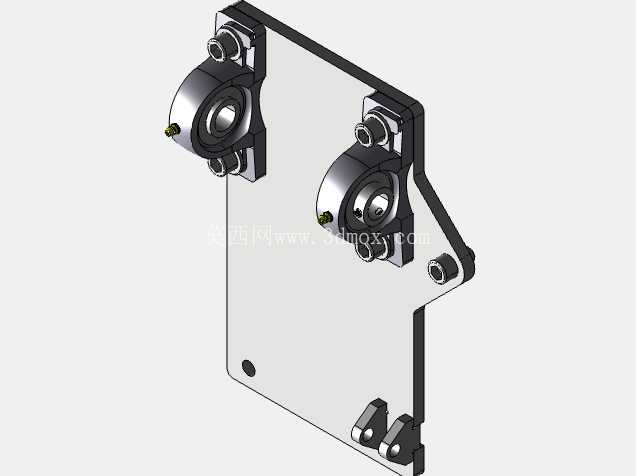

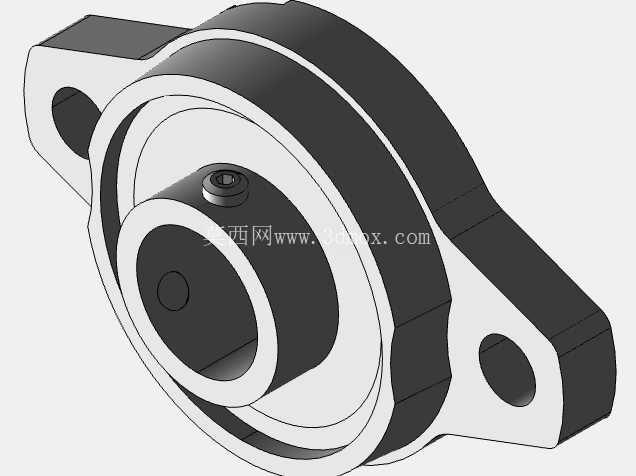

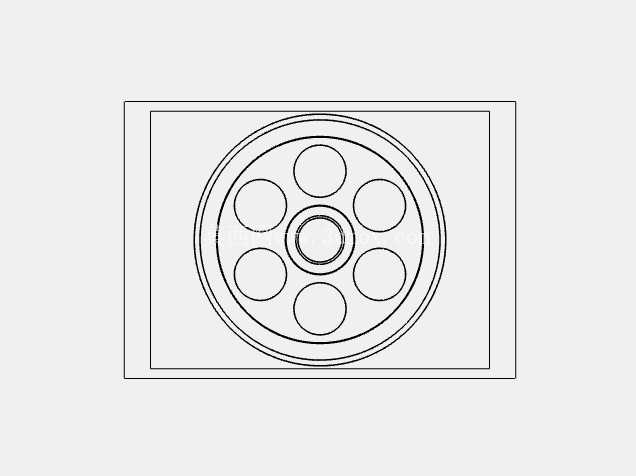

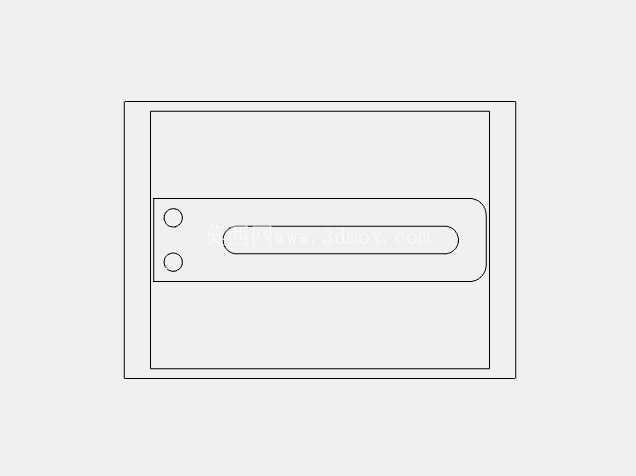

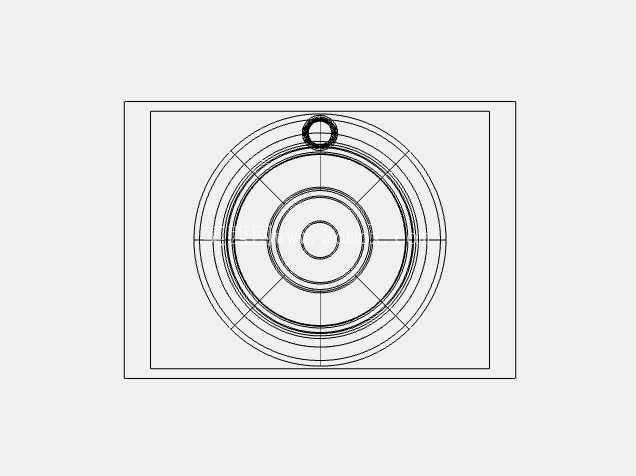

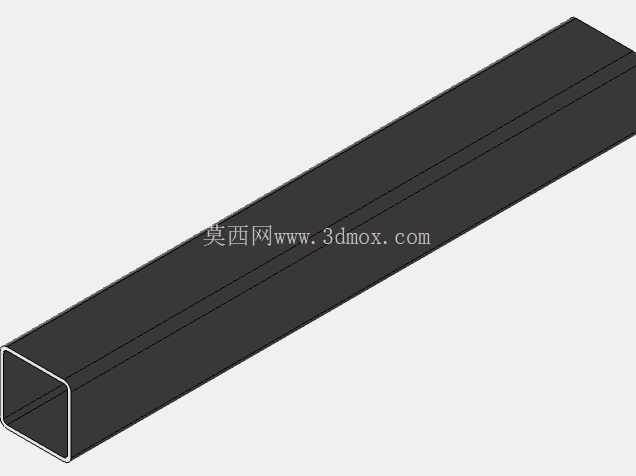

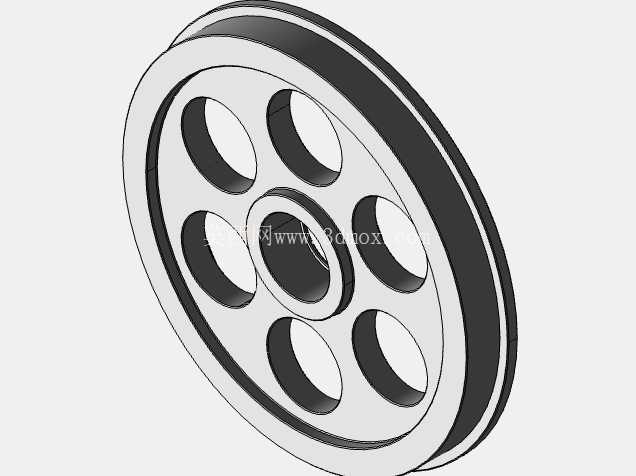

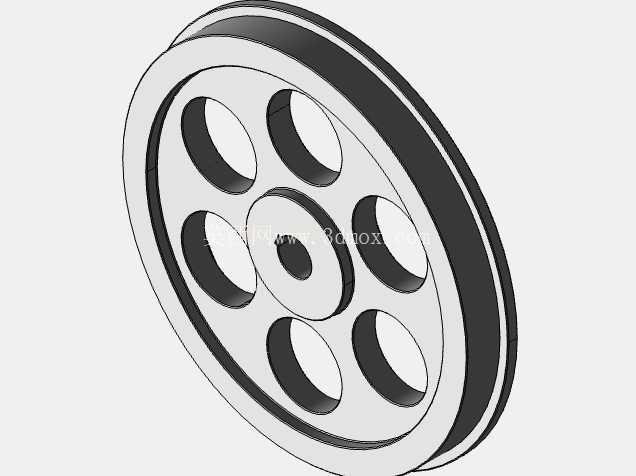

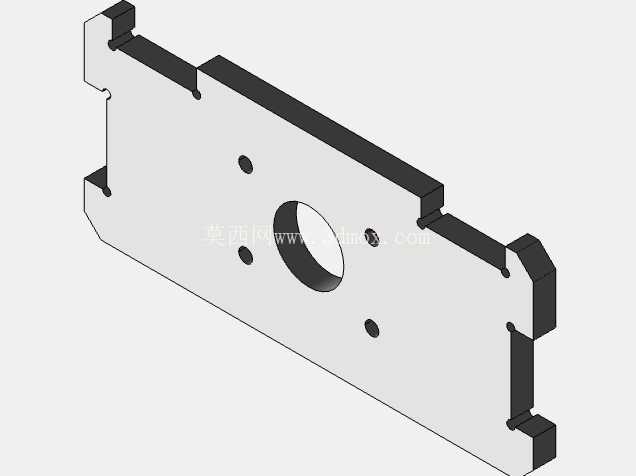

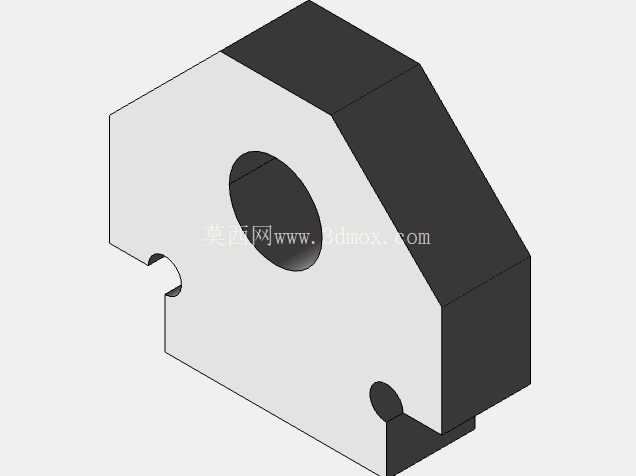

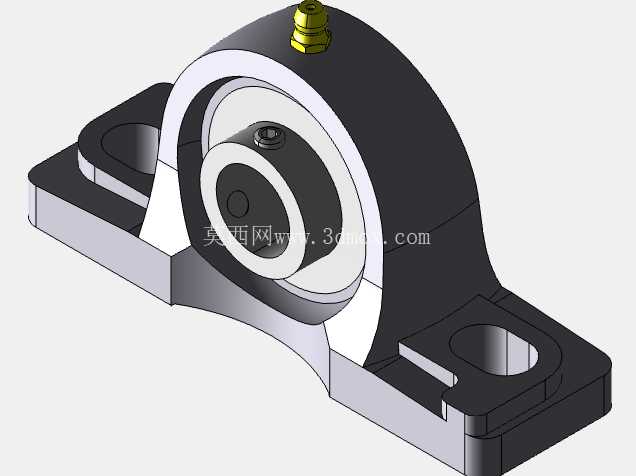

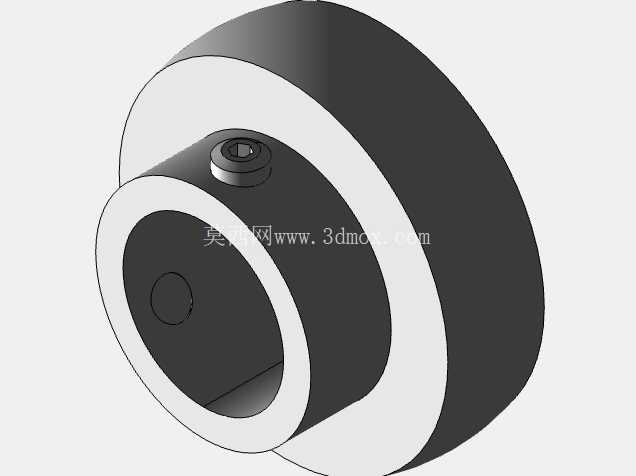

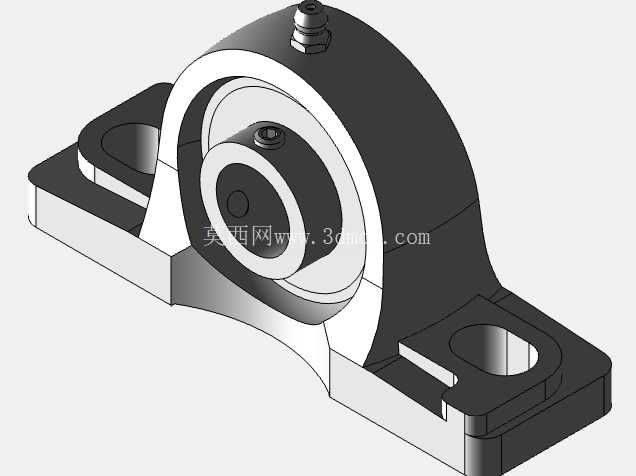

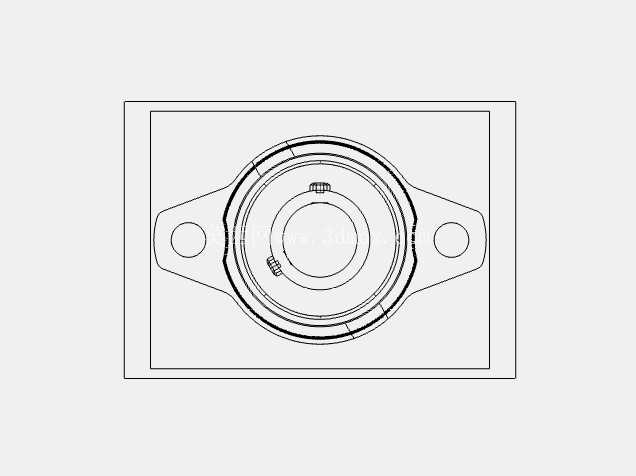

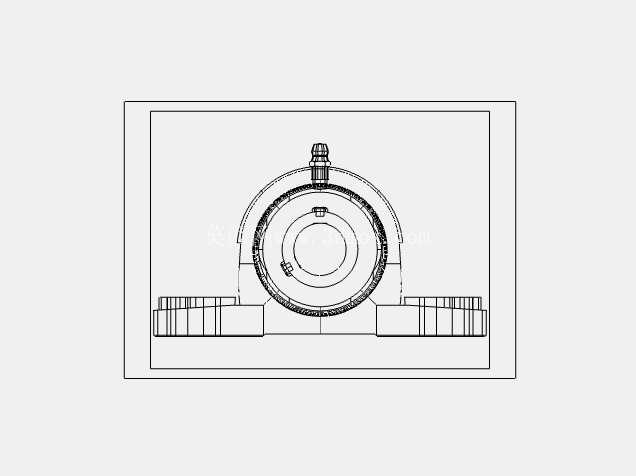

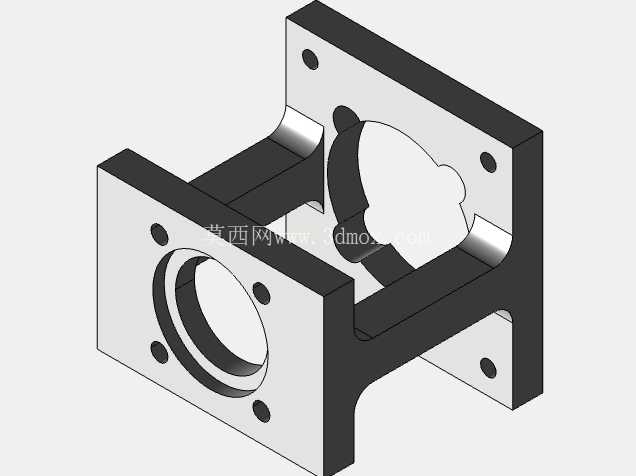

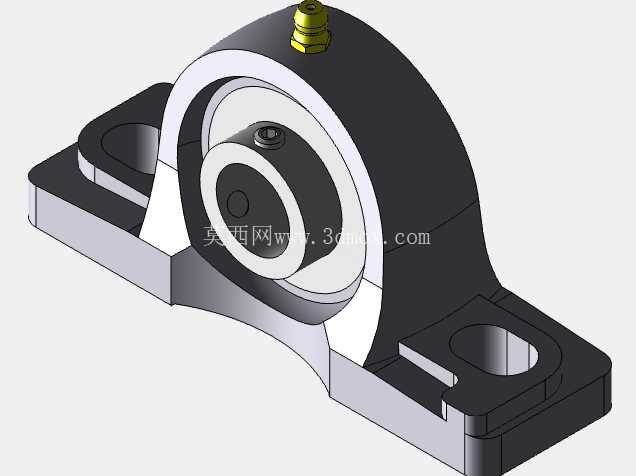

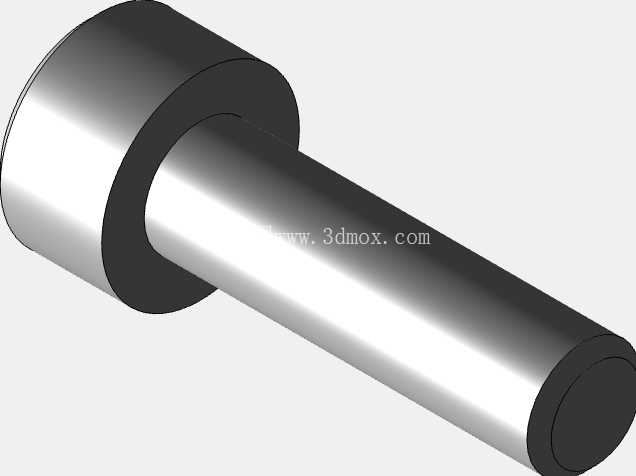

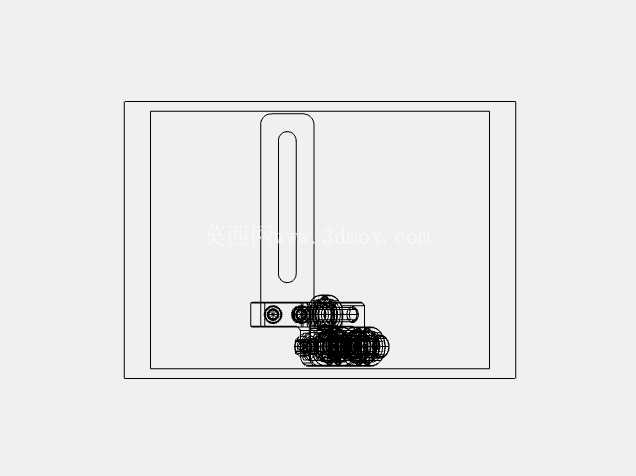

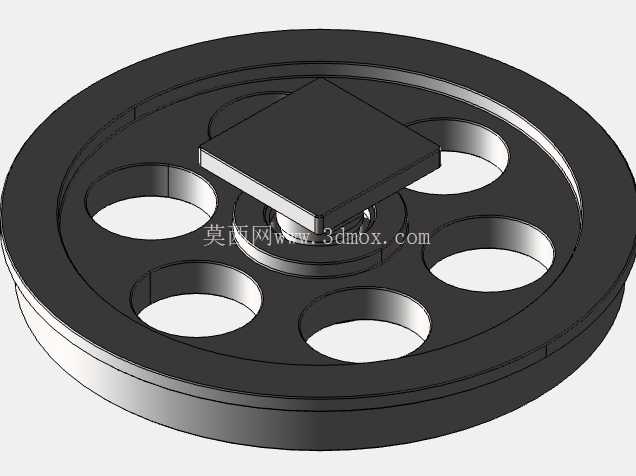

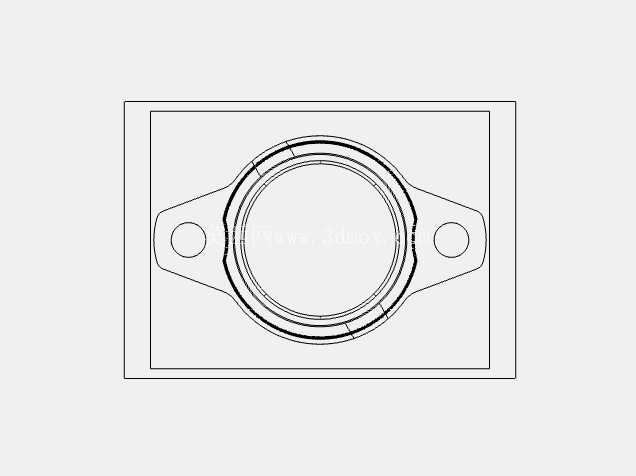

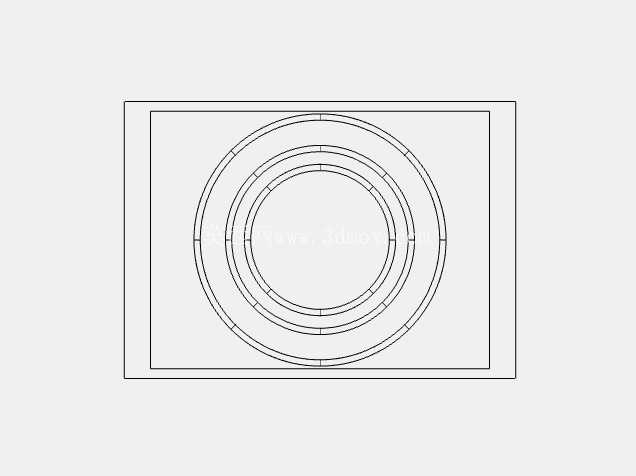

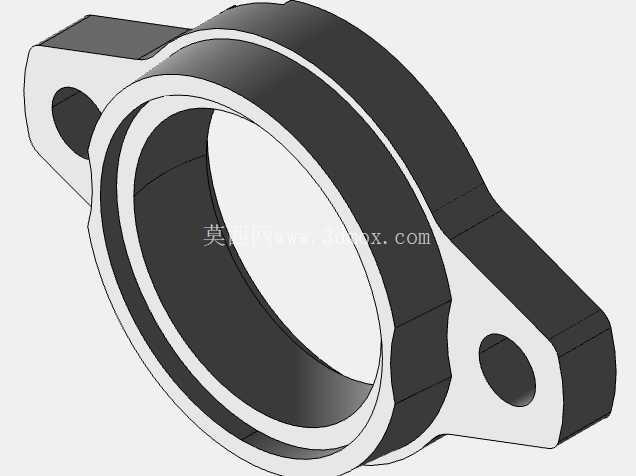

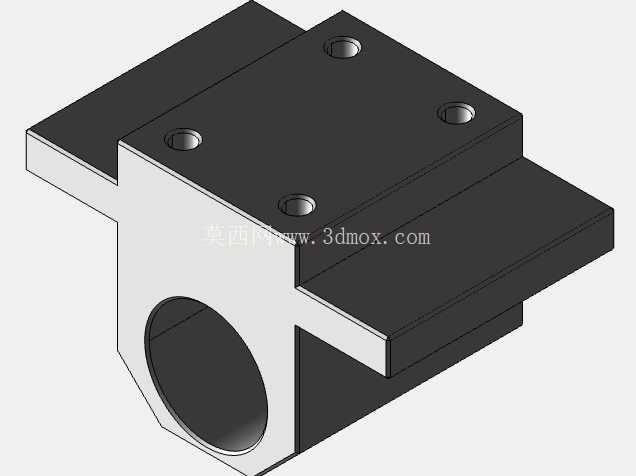

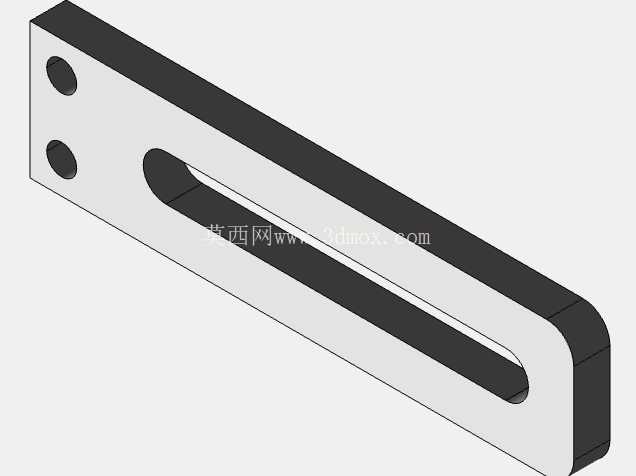

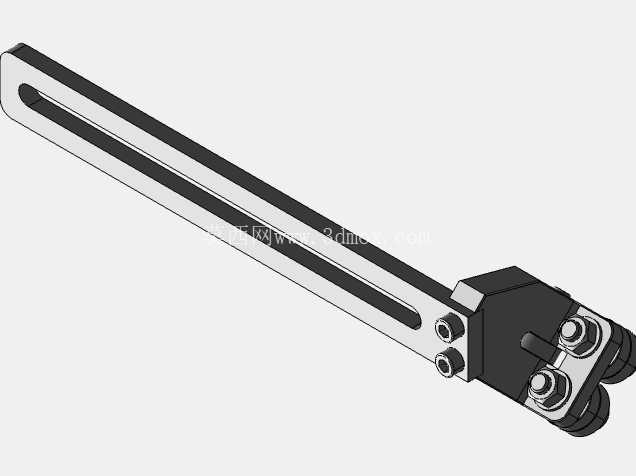

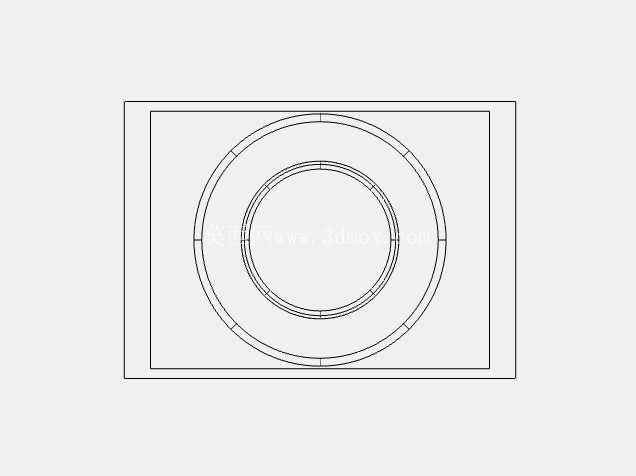

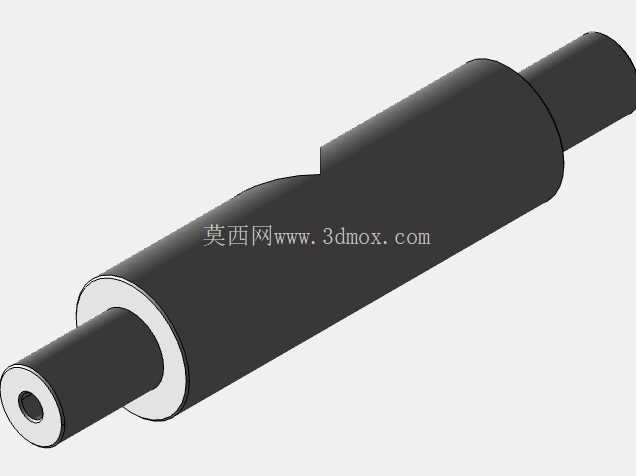

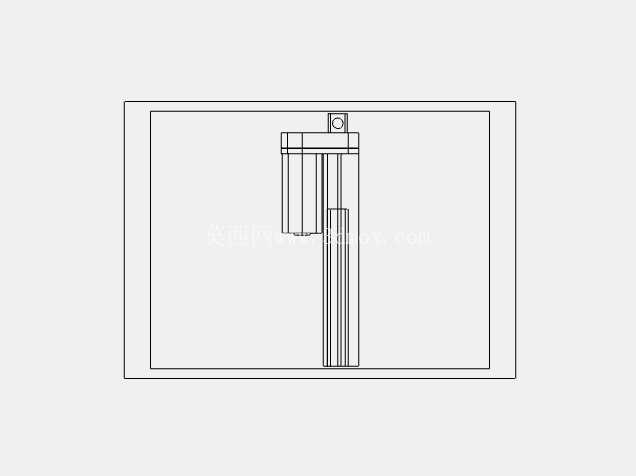

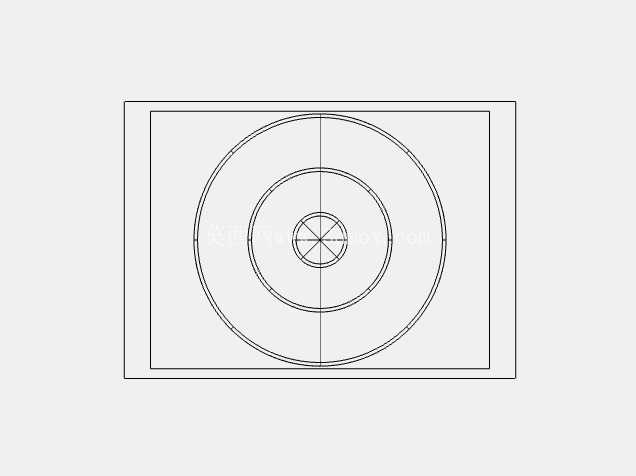

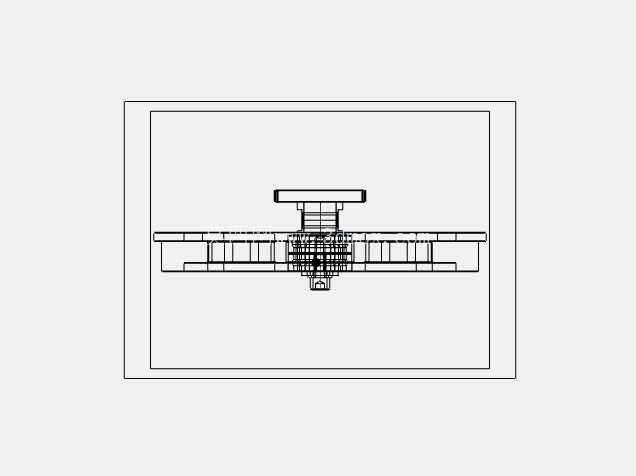

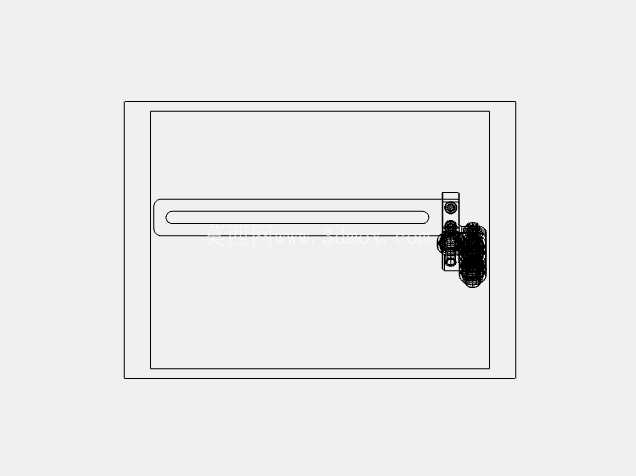

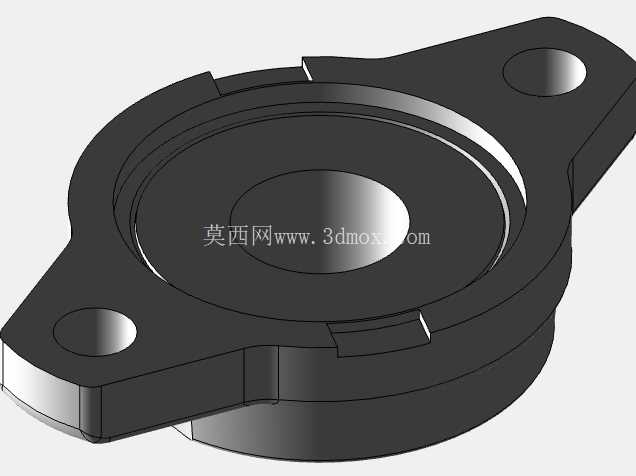

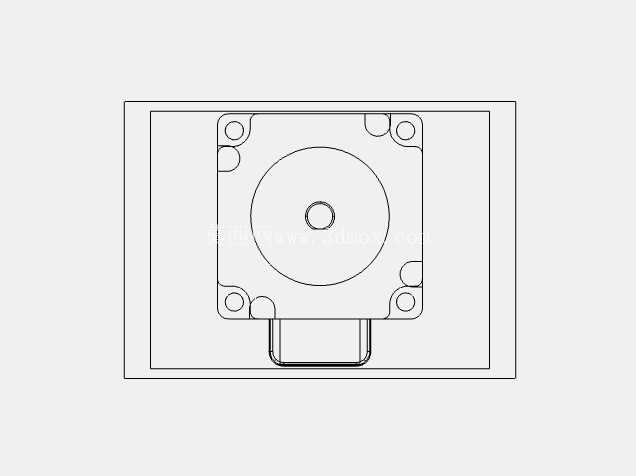

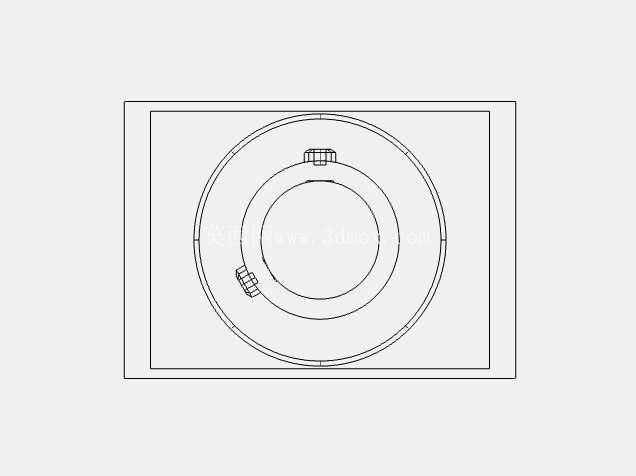

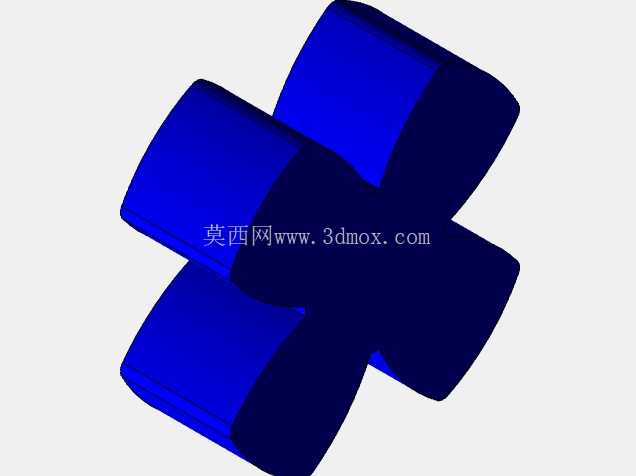

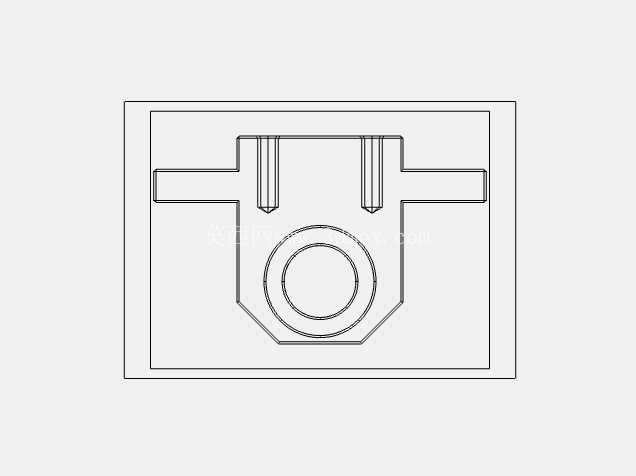

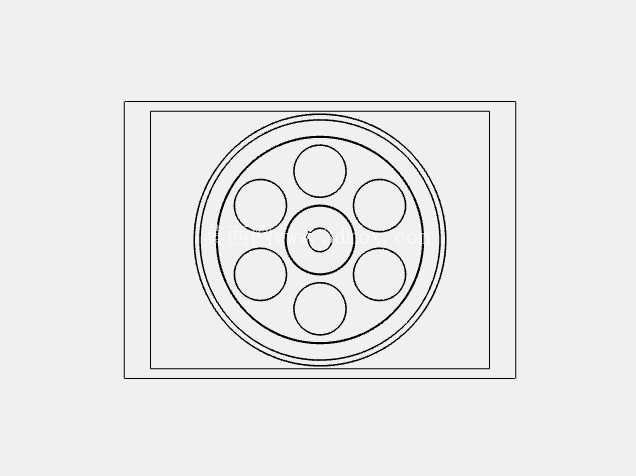

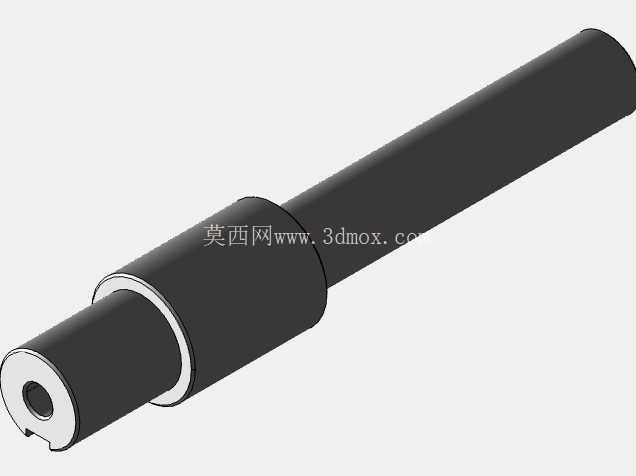

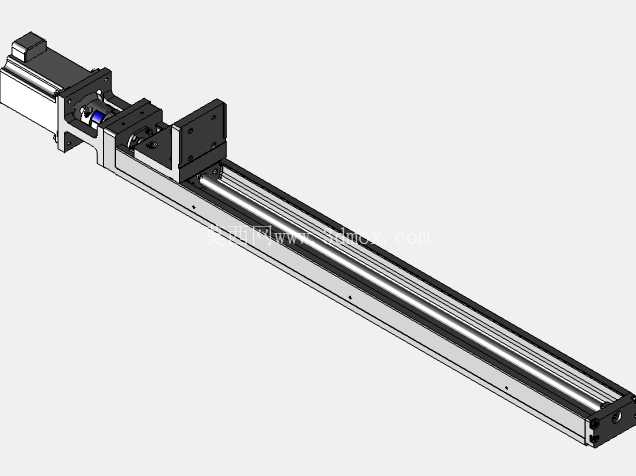

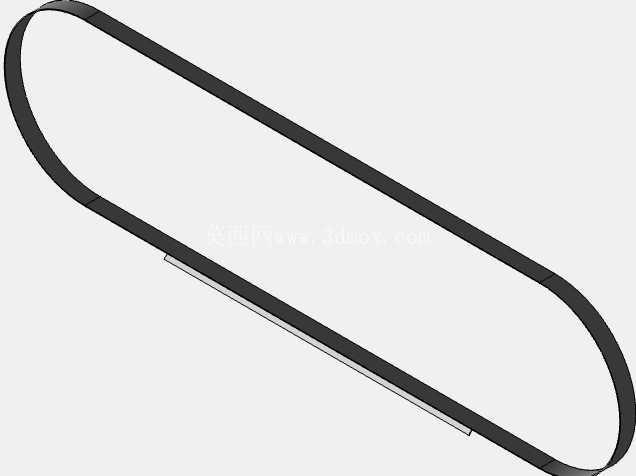

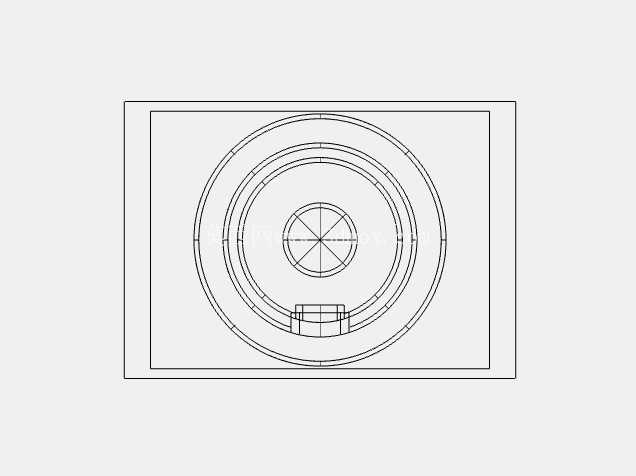

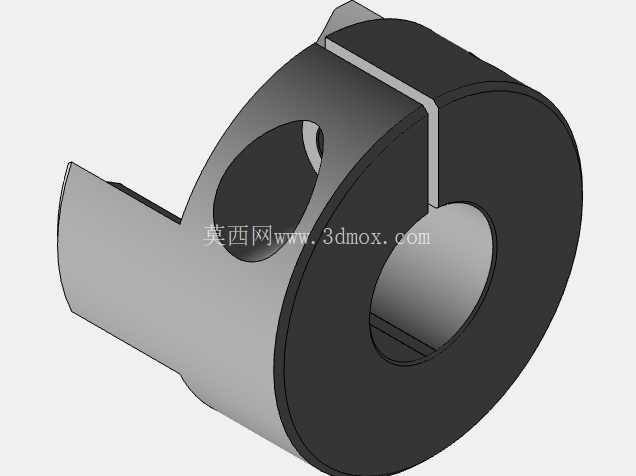

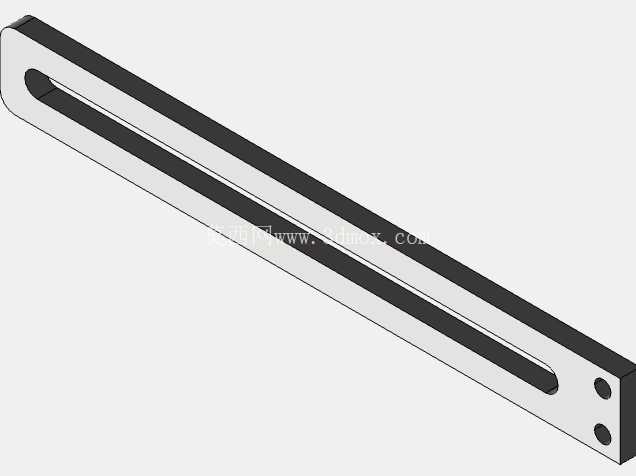

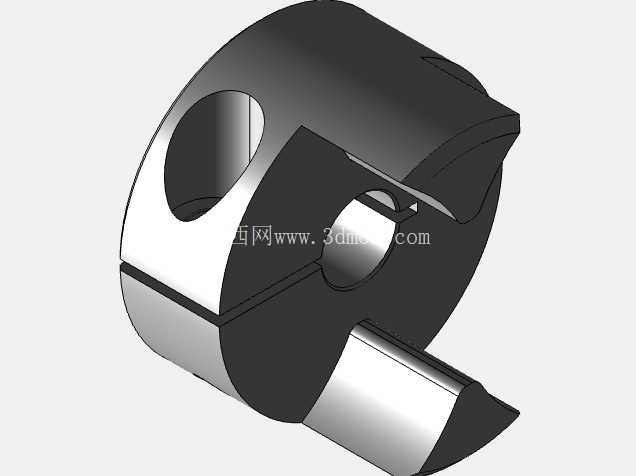

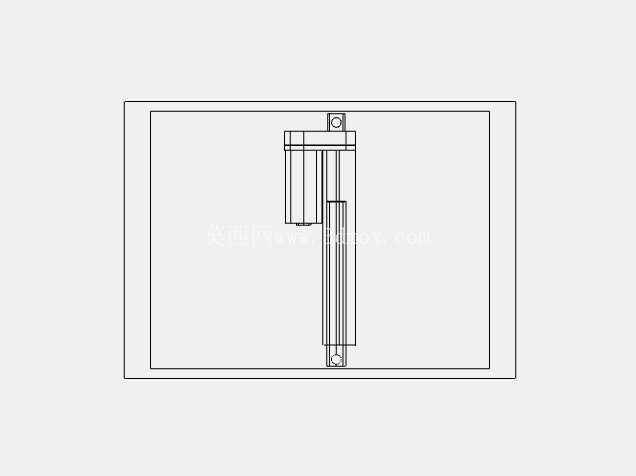

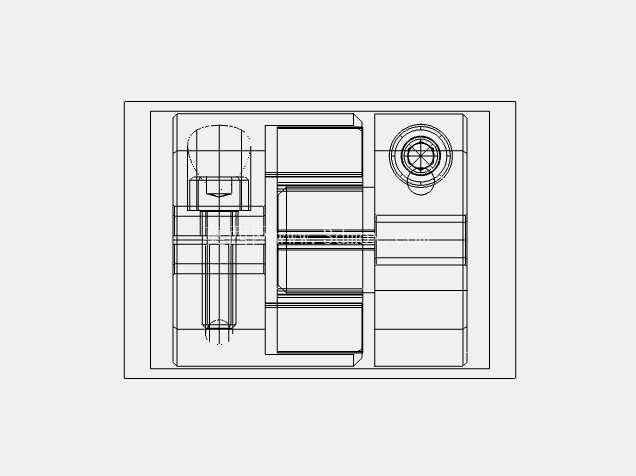

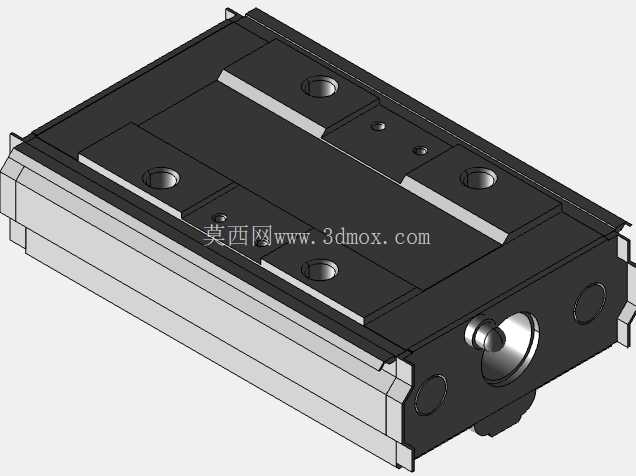

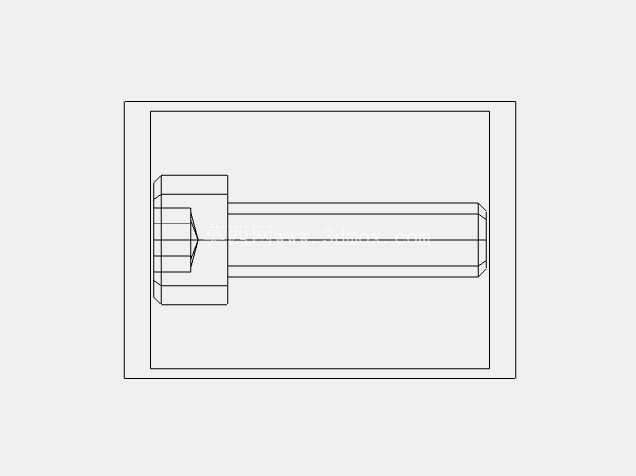

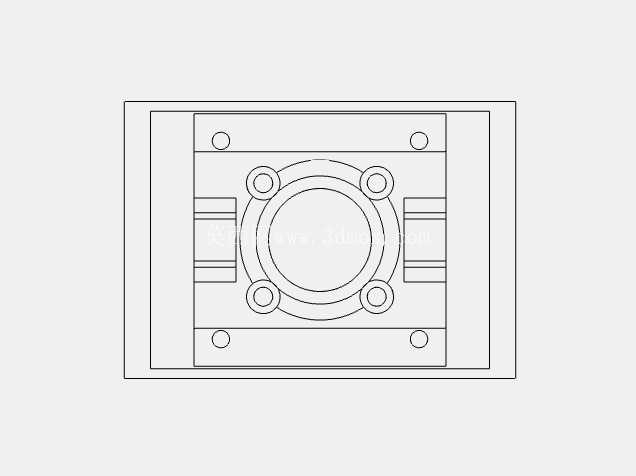

　　设计思路上没有采用复杂的数控伺服进给方案，而是把停位控制做成独立的机械式触发加电气联锁的结构：检测触头的安装位置在模型里做成可调节形式，针对不同厚度的工件，只需要松开紧固件调整触头上下位置，就能改变停止行程，适配从薄钢板到厚壁型钢的不同锯切深度。框架主体采用型钢焊接后整体加工的思路，三维模型里把四根主立柱的截面规格、壁厚都做了实体重现，四角的轮座轴承位预留了标准轴承的安装公差，锯轮的张紧机构在顶部轮座处留出调节行程，张紧螺栓的行程量按照常用带锯条的伸长率设计，换新锯条后一次张紧就能满足长时间运行要求。

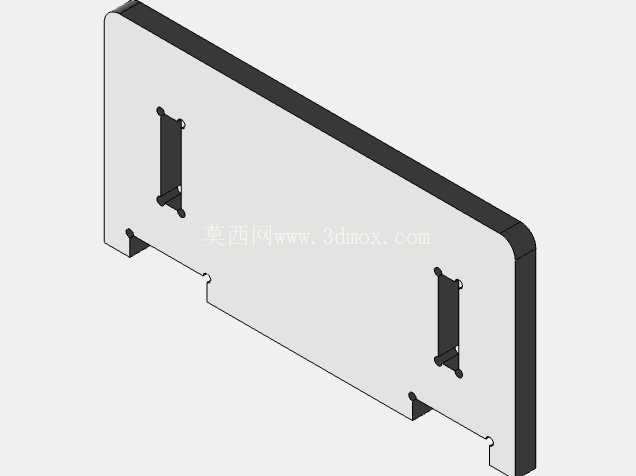

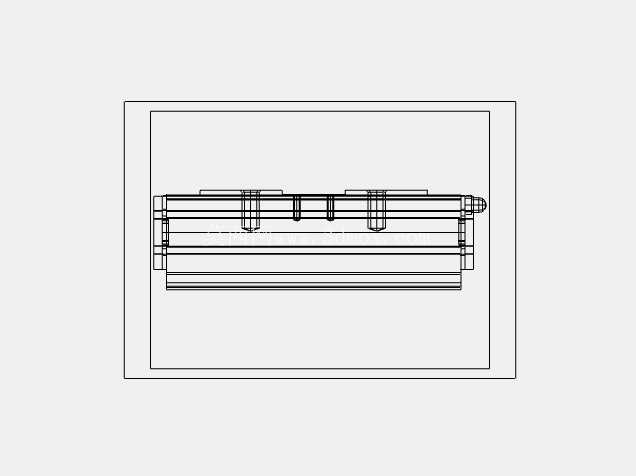

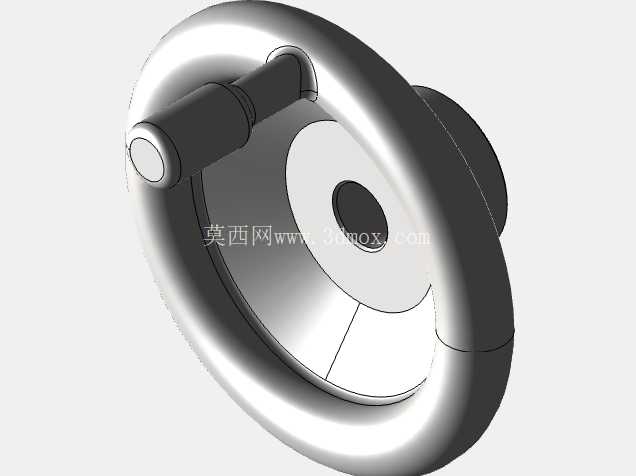

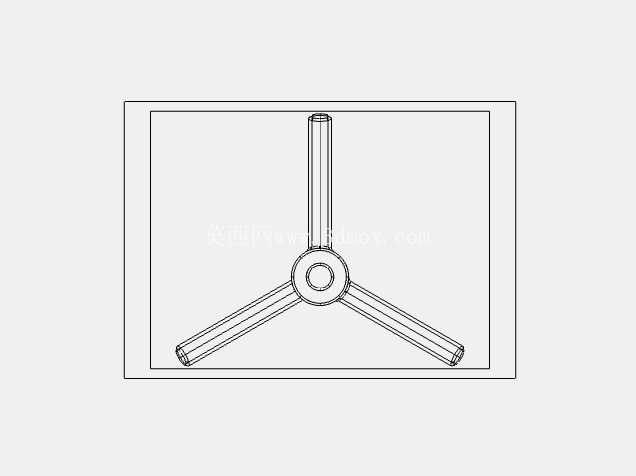

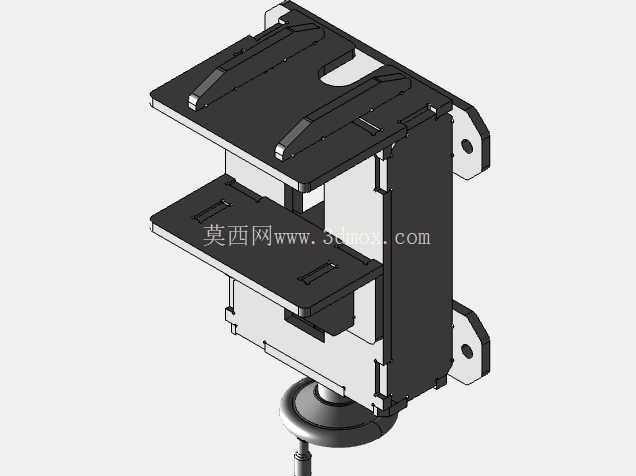

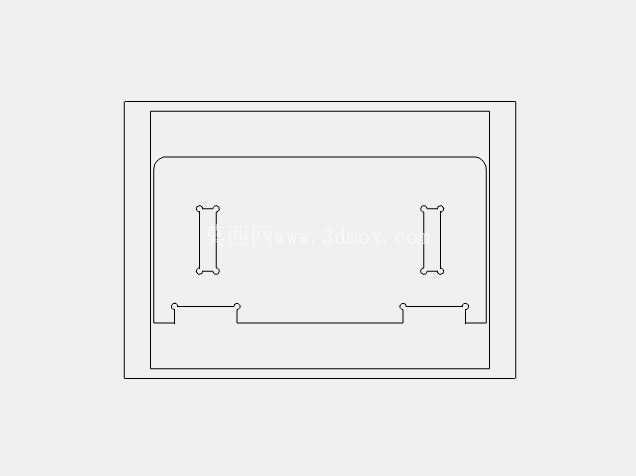

　　安装边界方面，整机左右两侧预留了锯条更换的操作空间，正面留出工件送料与夹具装夹的操作位，背面排布电气线路与停位信号的走线槽，模型里所有外凸的紧固件、调节手柄都没有超出框架外轮廓，车间布局时可以多台并排布置，设备之间只需要留出工件上下料的输送距离即可。锯切区域的工作台面在框架中部铺设有耐磨垫板，垫板上的定位孔按照通用平口钳、快速压紧器的安装间距预制，工件装夹时不需要临时打孔配焊。

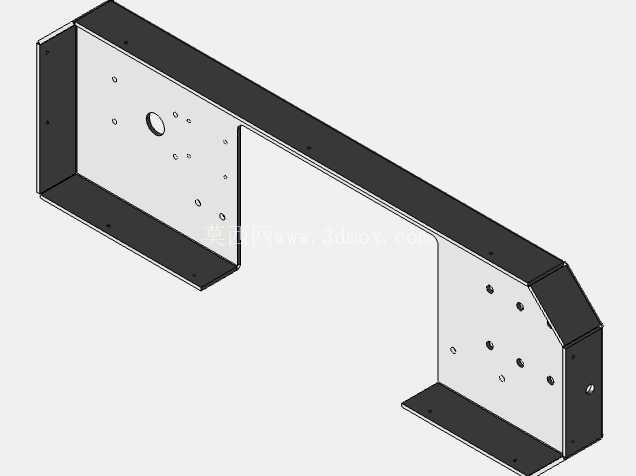

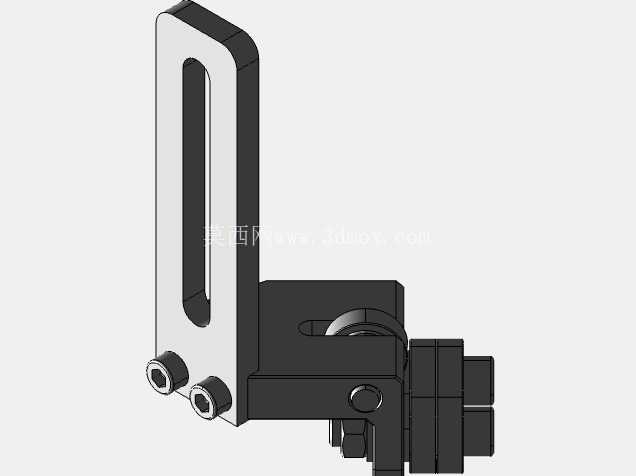

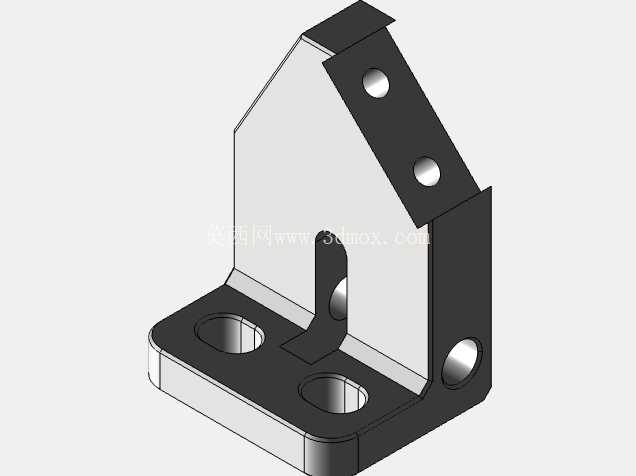

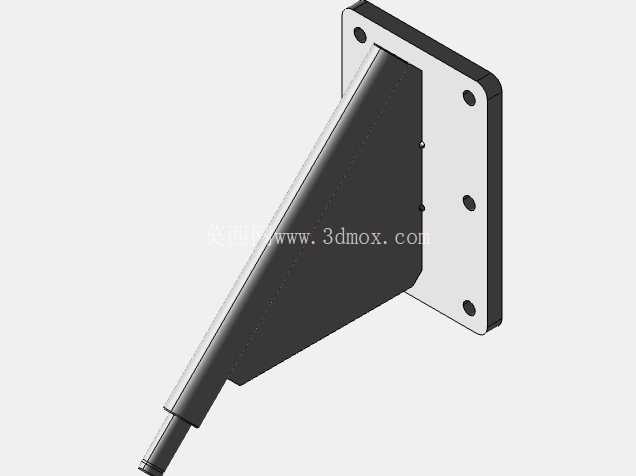

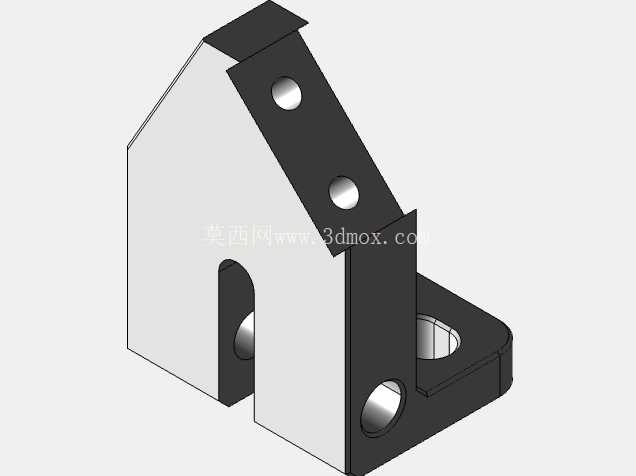

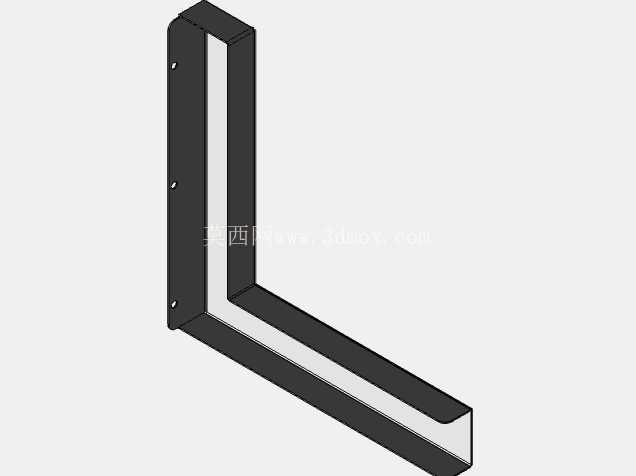

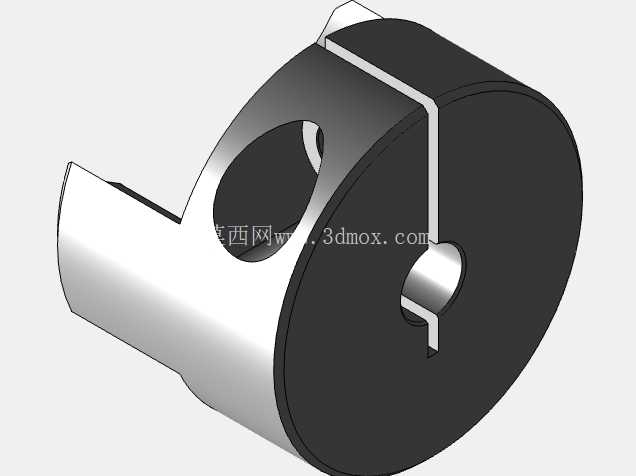

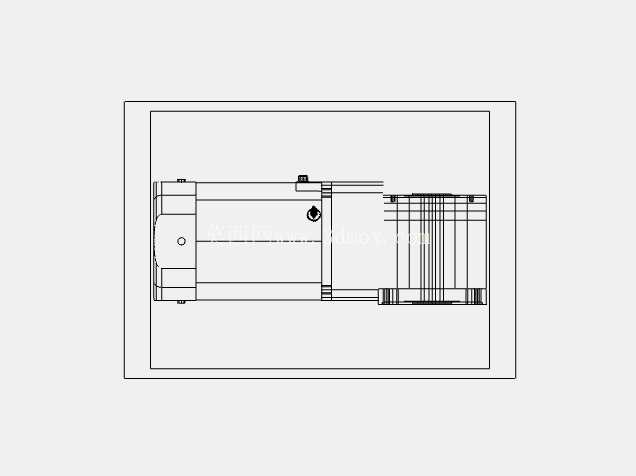

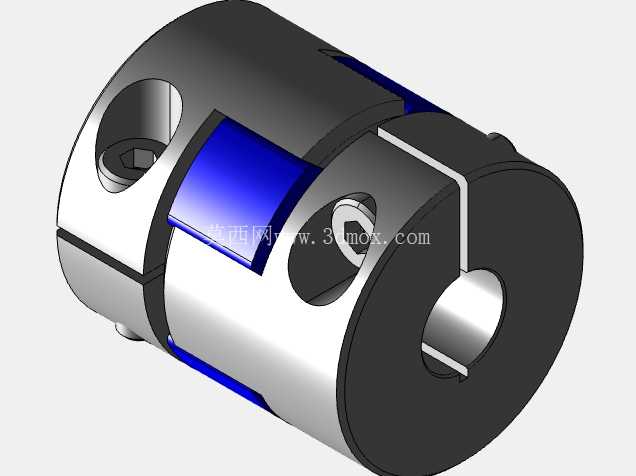

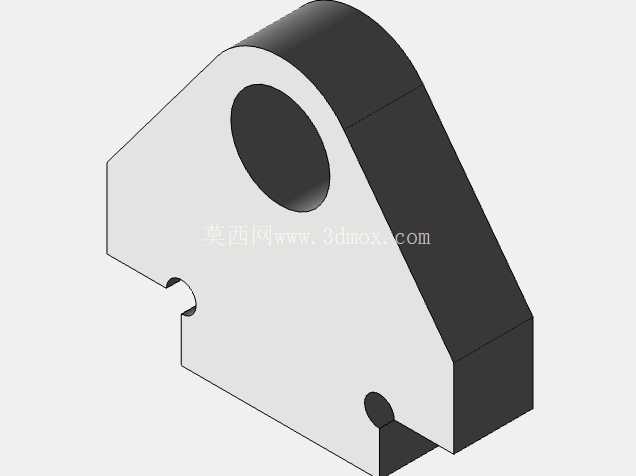

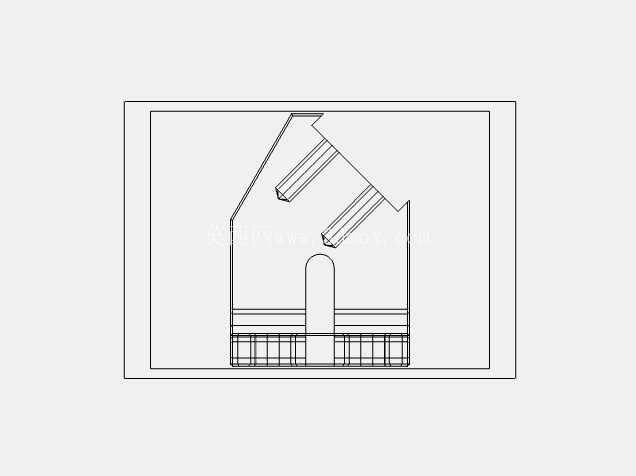

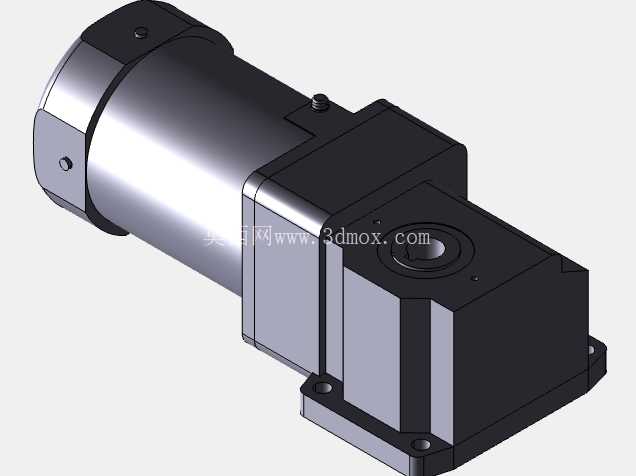

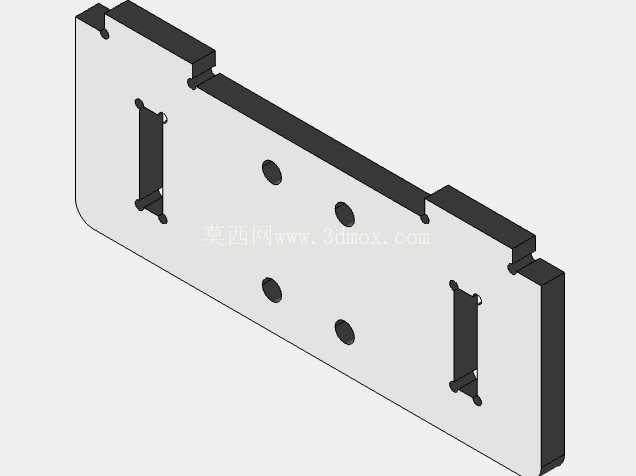

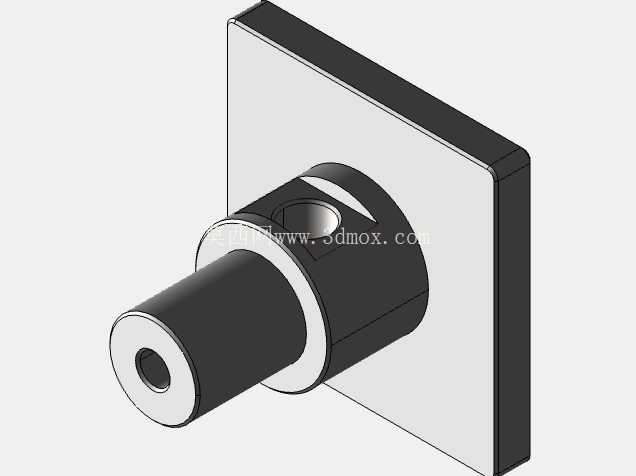

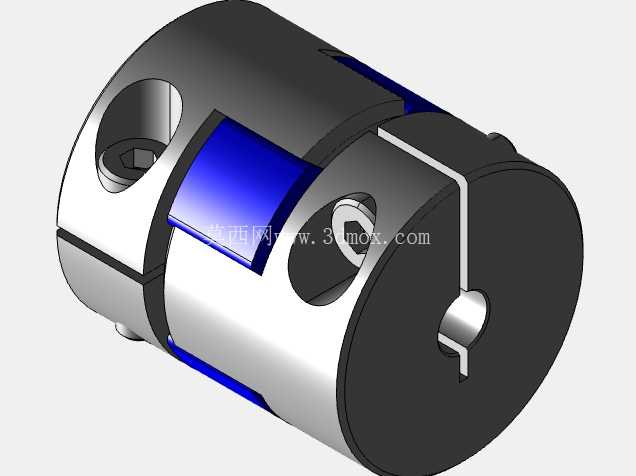

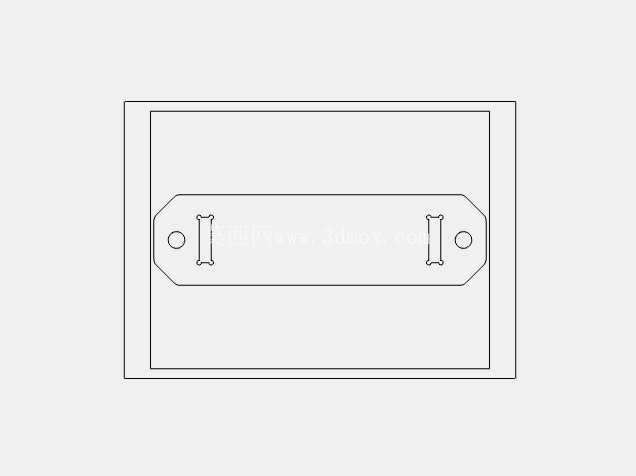

　　功能特性上，自动停位装置除了控制进给停止，还联锁了锯条主驱动的延时断电逻辑：锯切到位后进给先停，锯条继续空转数秒把切口残余的切屑排出，再完全停止运转，避免切口夹锯。模型中把触发元件的安装支架、走线固定卡扣、行程限位挡块都做了独立零件建模，结构工程师可以直接在这个基础上改型，比如把立式框架改成卧式带锯布局，或者增加自动送料辊道对接生产线，所有接口尺寸都保留了扩展余量。针对锯切过程中的切削液喷淋，框架下部预留了集液槽的安装位置，回流口的高度在建模时就按坡度要求设定，不需要后期现场改制支架。

　　从选型角度看，这套结构的刚性储备足够应对常规碳钢、铝合金、铜材的锯切，四角对称的框架形式受力均匀，锯切时的振动会通过四根立柱分散传递到地基，不会出现单侧悬臂结构的颤振问题。停位控制的触发点采用冗余布置，除了正常工作的检测位，还在极限下行位置设置了硬限位挡块，即使电气信号失效，机械挡块也会强行挡住锯架，防止锯条冲撞工作台，安全防护的结构细节在三维模型中都有完整体现。
