卧式指接自动生产线设备结构

　　该设备面向木材指接加工场景，主要用于短木料、指榫涂胶料件的连续输送、定位、压合与出料衔接，常见于集成材车间、家具备料工段、木结构构件加工线以及木方再利用产线。整机采用卧式长床身布局，工件沿设备长度方向流动，操作人员可在上料端将已开齿并涂胶的木料逐段放入输送工位，设备通过夹持、推送、对齐和压紧机构完成多段木料的连续指接，形成较长规格的木方后进入后续裁切、堆垛或转运环节。

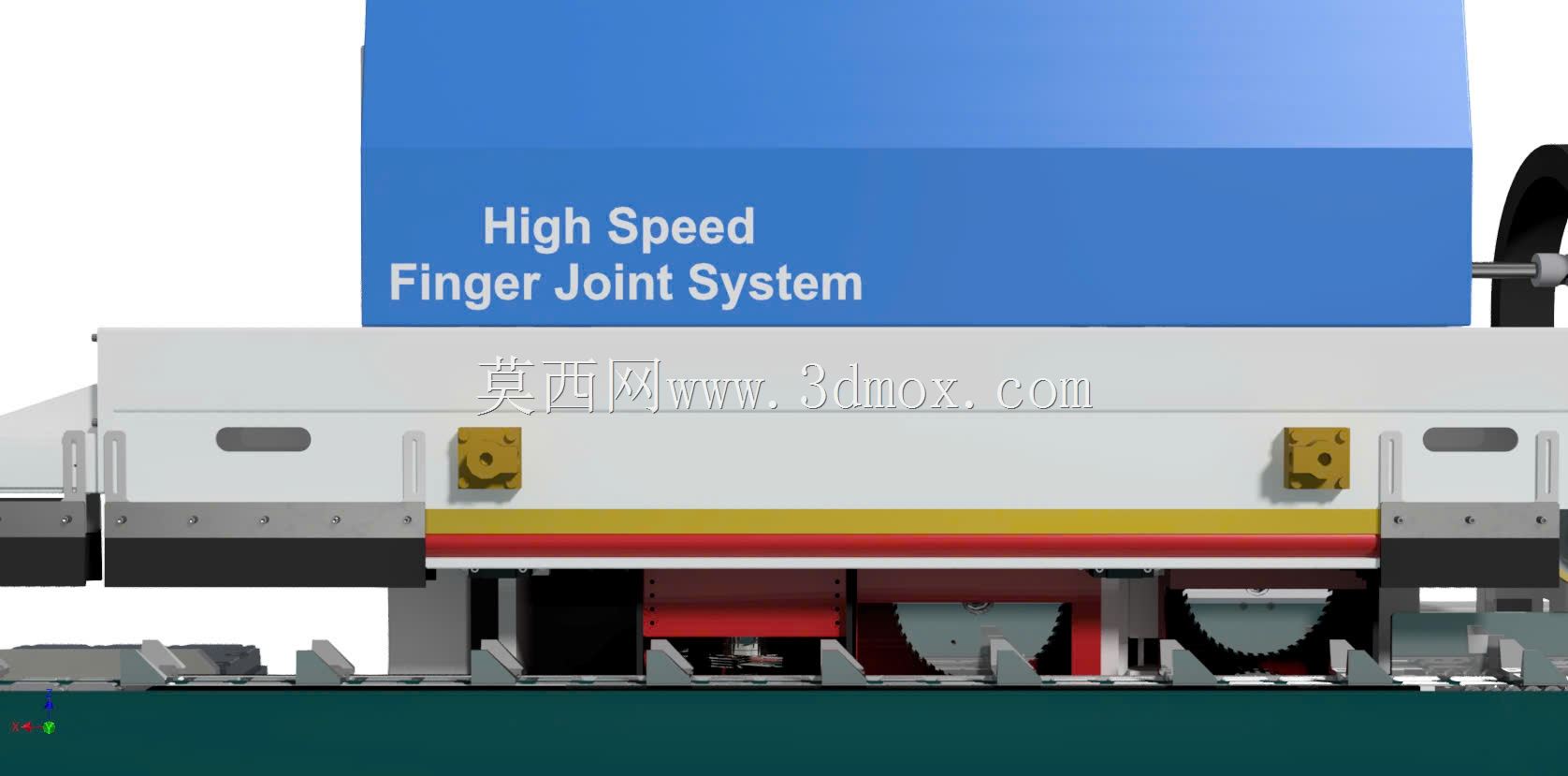

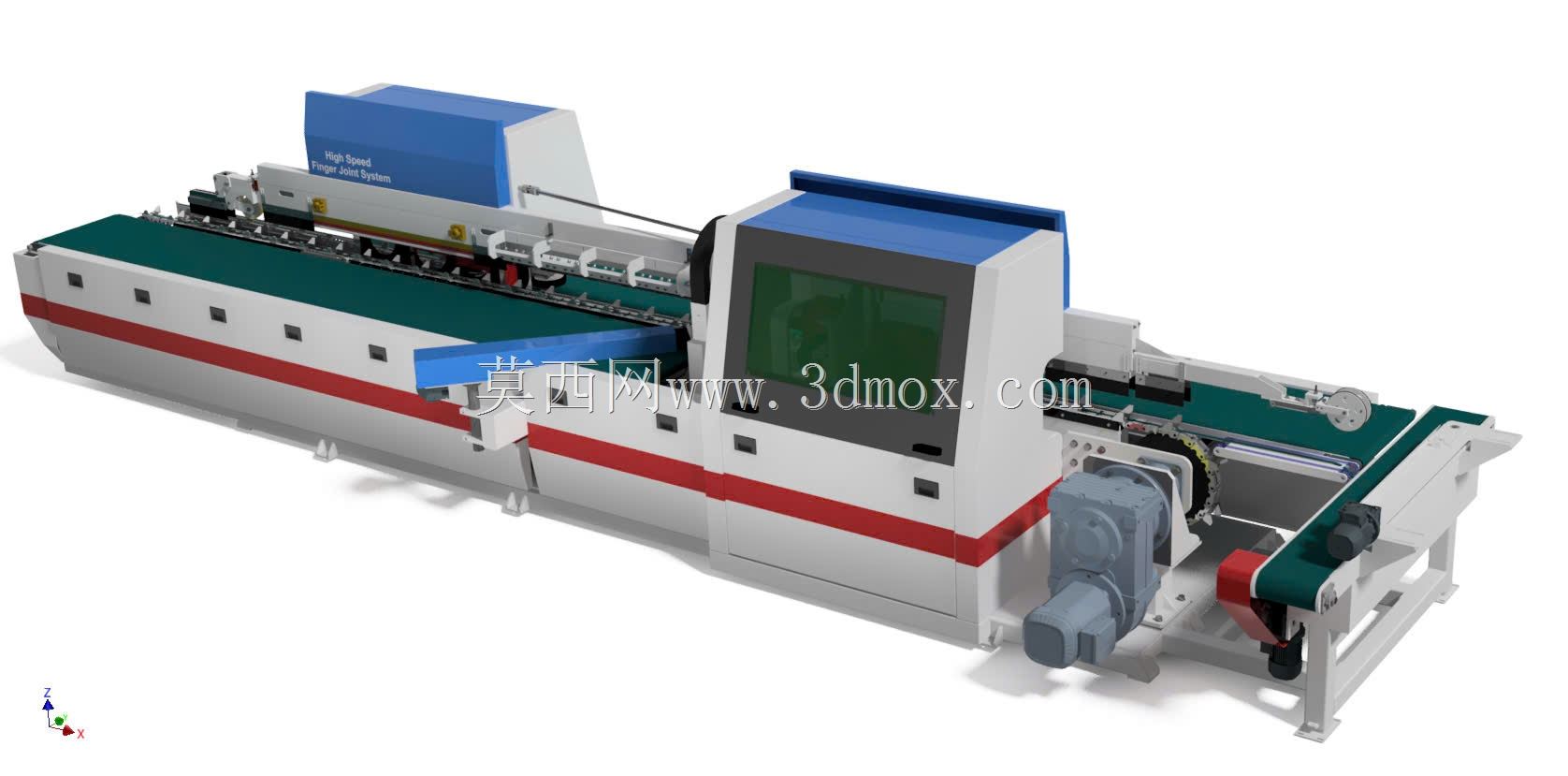

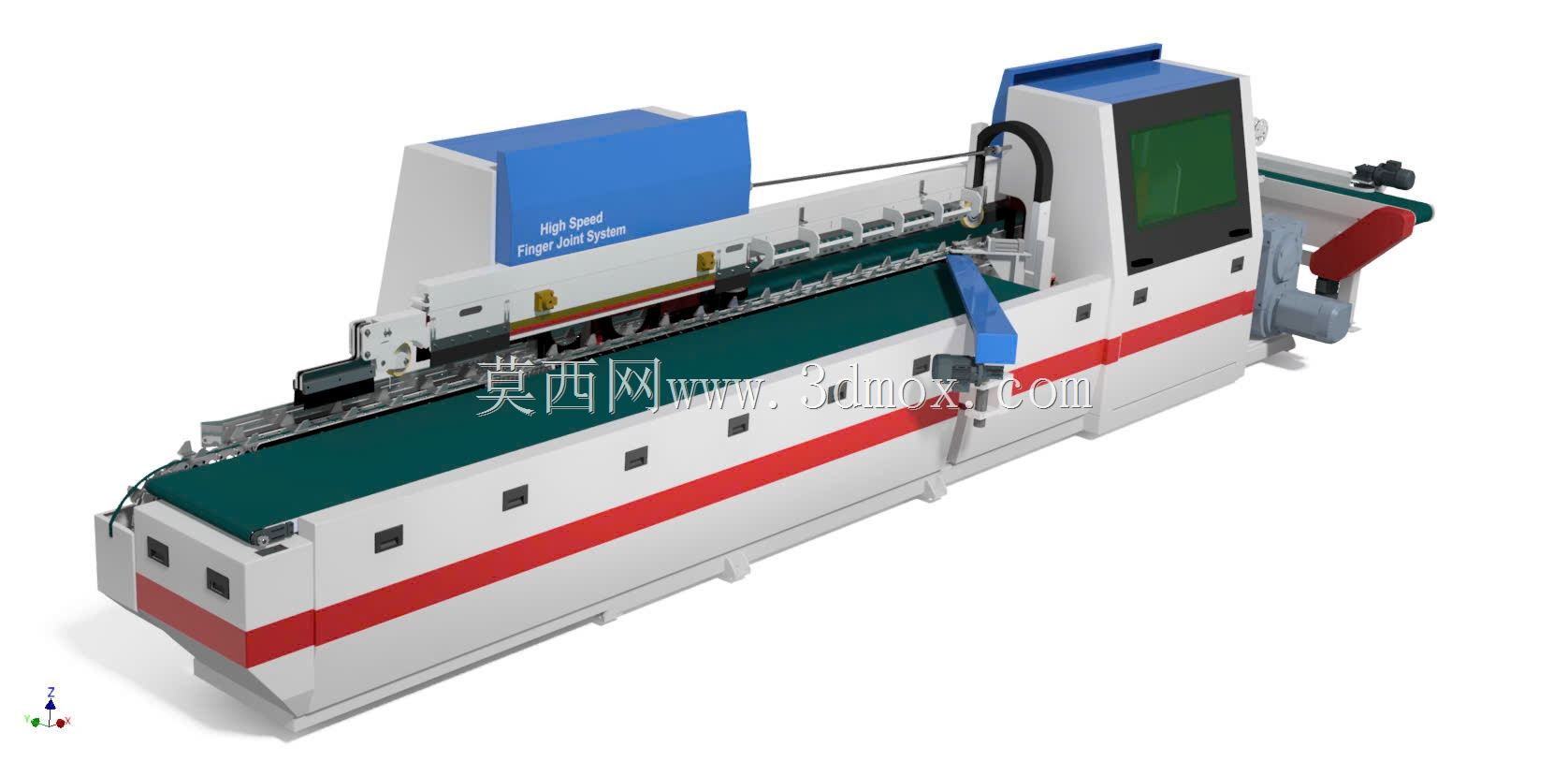

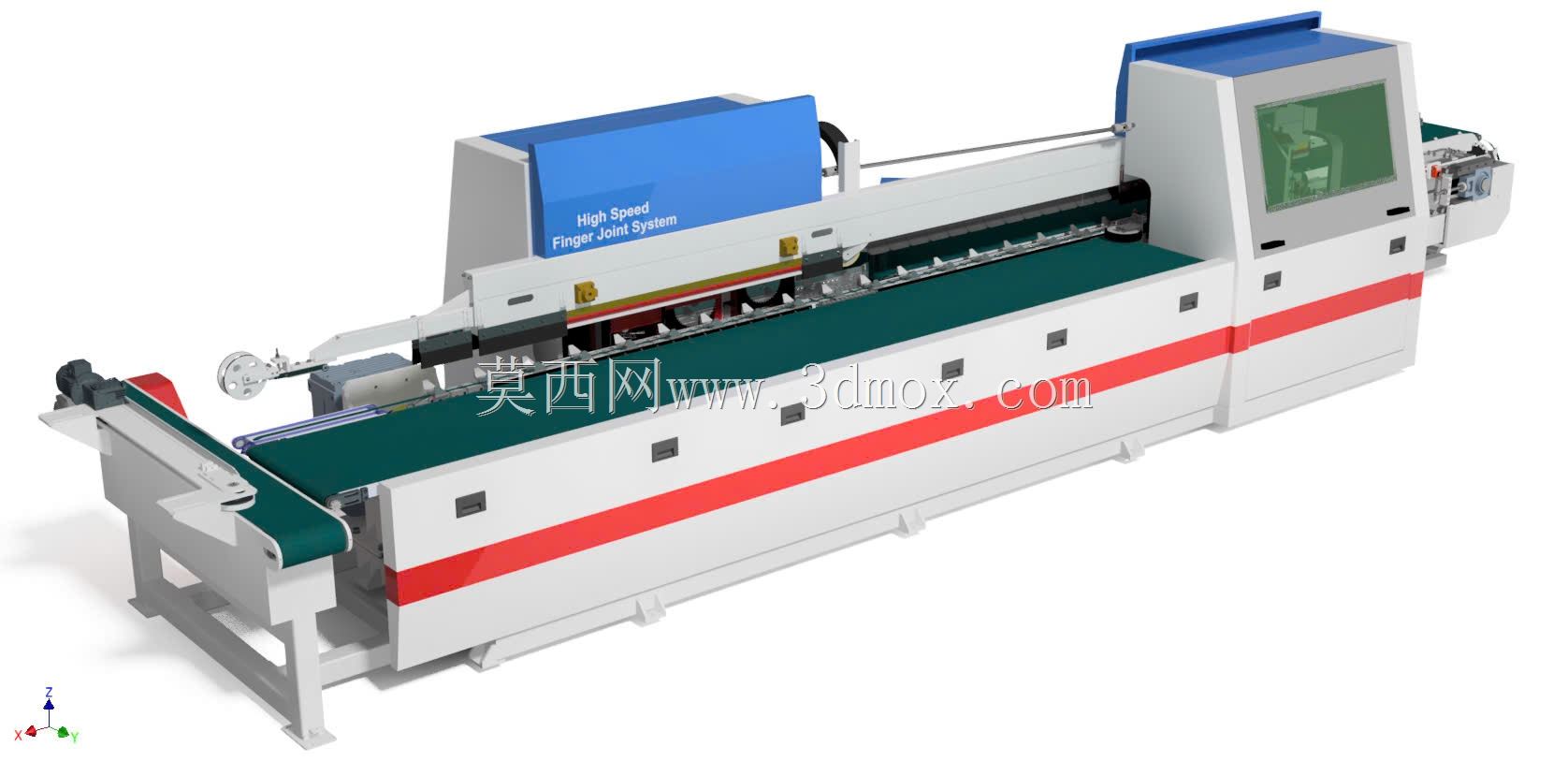

　　从结构布置看，床身是整线的基础承载件，外形呈长条形箱体结构，下部设置多处分段检修口和安装基准面，便于输送链条、驱动单元、气动元件和防护件的维护。床身侧面采用红白相间的警示涂装，既强化运动区域边界，也便于车间现场识别设备轮廓。上部工作面配置长距离输送平台，绿色输送带或链板沿主机纵向布置，承担木料承托与节拍输送任务。输送面两侧设置导向、挡料和限位结构，可限制木料在进给过程中的横向偏移，使指榫在接合前保持较高同轴度。

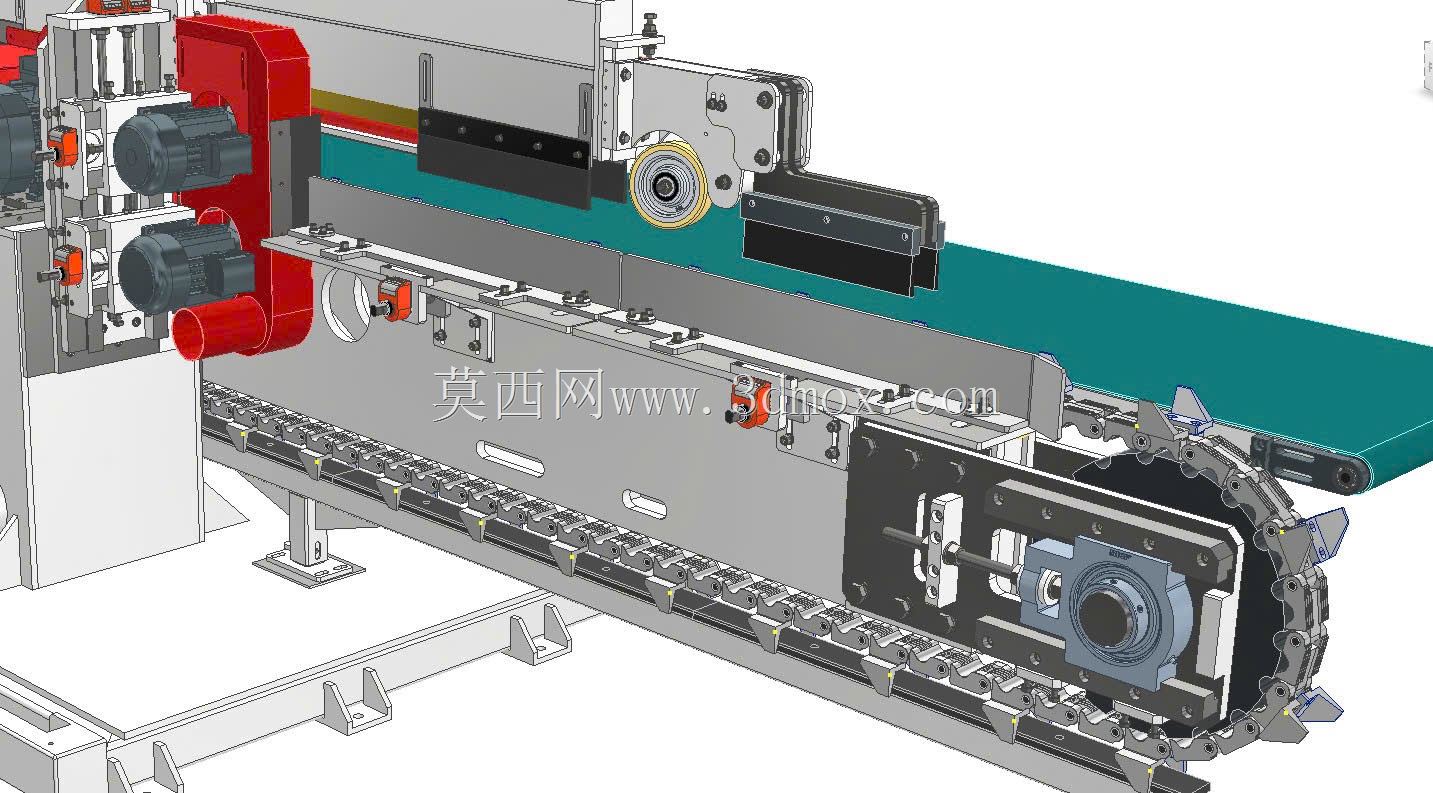

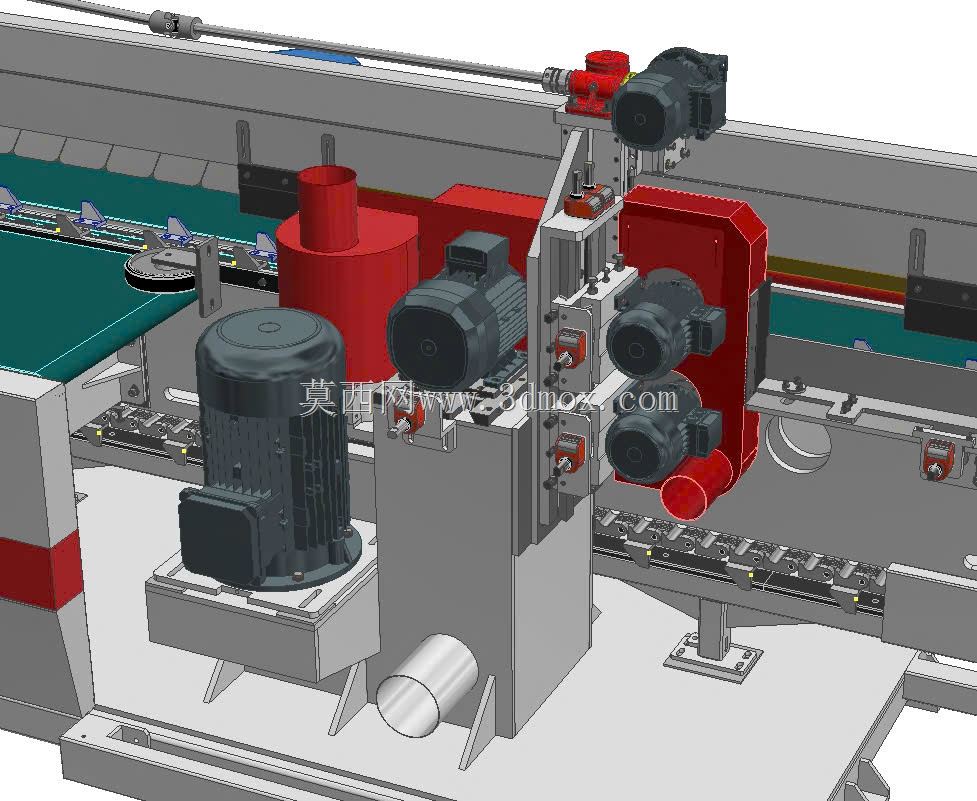

　　设备中部为指接压合核心区域，包含进给夹持单元、侧向压紧单元、纵向推压单元以及安全防护组件。木料进入加工区后，夹持机构先对工件进行稳定固定，防止压合瞬间出现翘动；随后推送机构按设定行程将相邻指榫相互嵌入，使涂胶齿形面形成足够接触压力。该类卧式结构的优势在于工件重力方向与床身支撑面一致，长木料在输送和压合过程中更易保持平直，相较立式方案更适合大长度、连续化生产。对于需要提高自动化程度的车间，该线体可在进料侧扩展自动排序、储料和送料装置，在出料侧增加定长切断、出料皮带和堆垛机构，从而减少人工搬运频次。

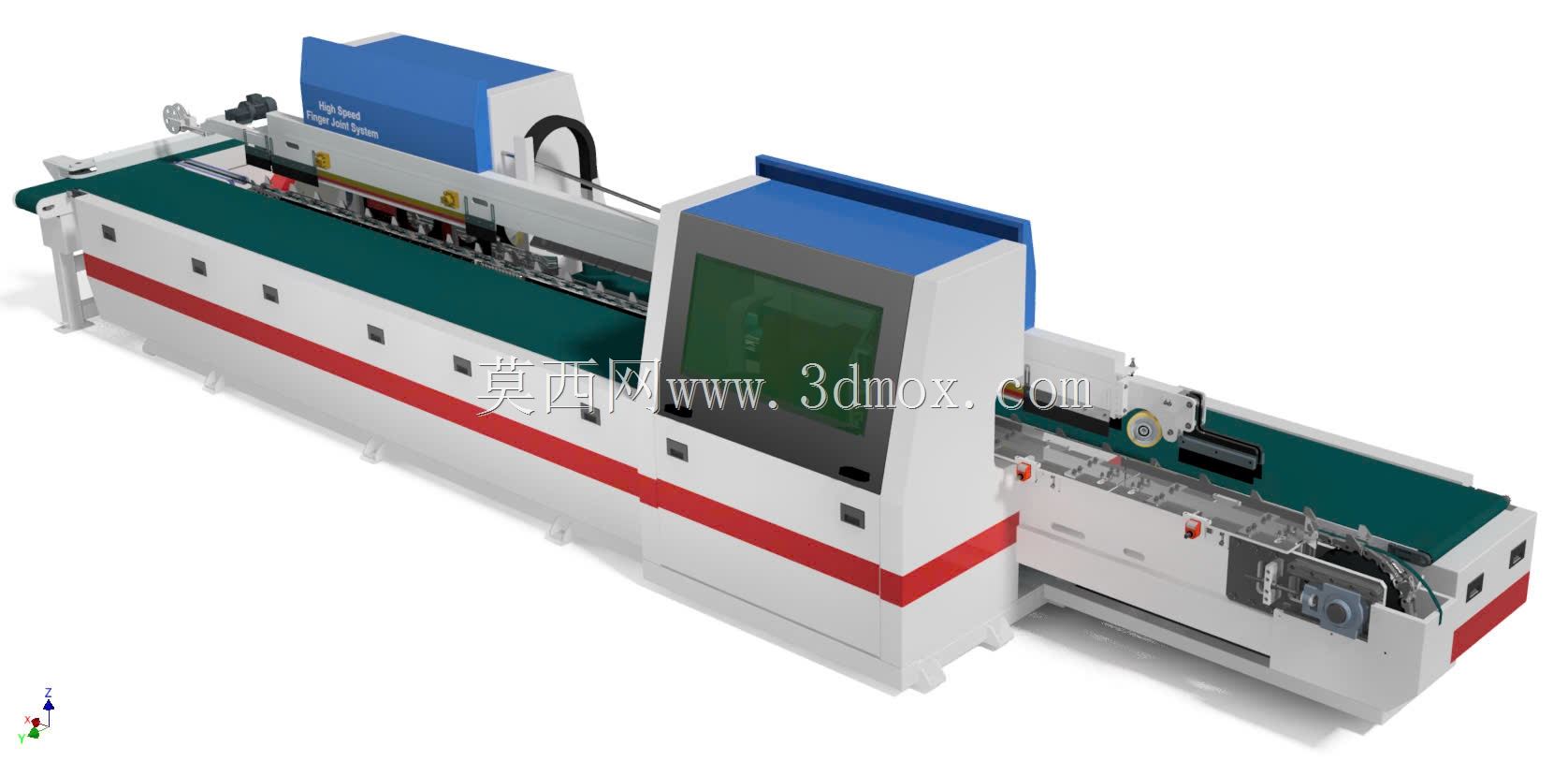

　　控制部分集中在床身一侧的立式操作柜中，柜体设有观察窗和显示界面，用于设备启停、节拍设置、手动调整、故障提示及运行状态监控。主控界面的设置兼顾生产操作与维护调整，操作人员可在换料、试机或清理时切换手动动作，逐个检查夹持、输送、压合和防护机构的动作协调性。设备顶部蓝色罩壳内部可布置驱动电机、传动组件或管线，外形包覆后可降低木屑、粉尘对关键部件的影响，同时使整机外观更规整。管线沿床身和支架分段固定，避免在输送区域形成悬空干涉。

　　安全设计体现在多个部位。压合区和运动输送区设置防护盖、警示条及检修边界，靠近操作人员的位置配置明显的红色防护操作件，用于紧急状态下快速停止危险动作。床身两端及侧面预留维护空间，设备安装时不能仅按外形长度占位，还需在进料端保留人工上料或自动送料机对接空间，在出料端保留成品木方输出、裁切和堆垛空间；后侧应留出气管、电缆和检修门开启距离，侧面需保证防护件可打开、人员可接近传动部件。

　　三维建模时，床身可按焊接箱体或框架覆板方式处理，重点还原长直基准面、支脚、检修盖板和外部护板；输送系统需表达链板、导轨、挡边、张紧结构和驱动端位置；压合机构应体现油缸或气缸安装座、推板、夹持块、导向杆及限位件的相对关系；操作柜、顶部罩壳、出料辅助臂和防护件则用于完善整机空间边界。模型在布局评审中可用于校验工件流向、人工操作位、设备对接长度、维护通道以及车间地基占用范围，也可为木工指接产线的方案设计、机构改造和自动化上下料扩展提供直观参考。
