全自动管材激光切割加工生产线

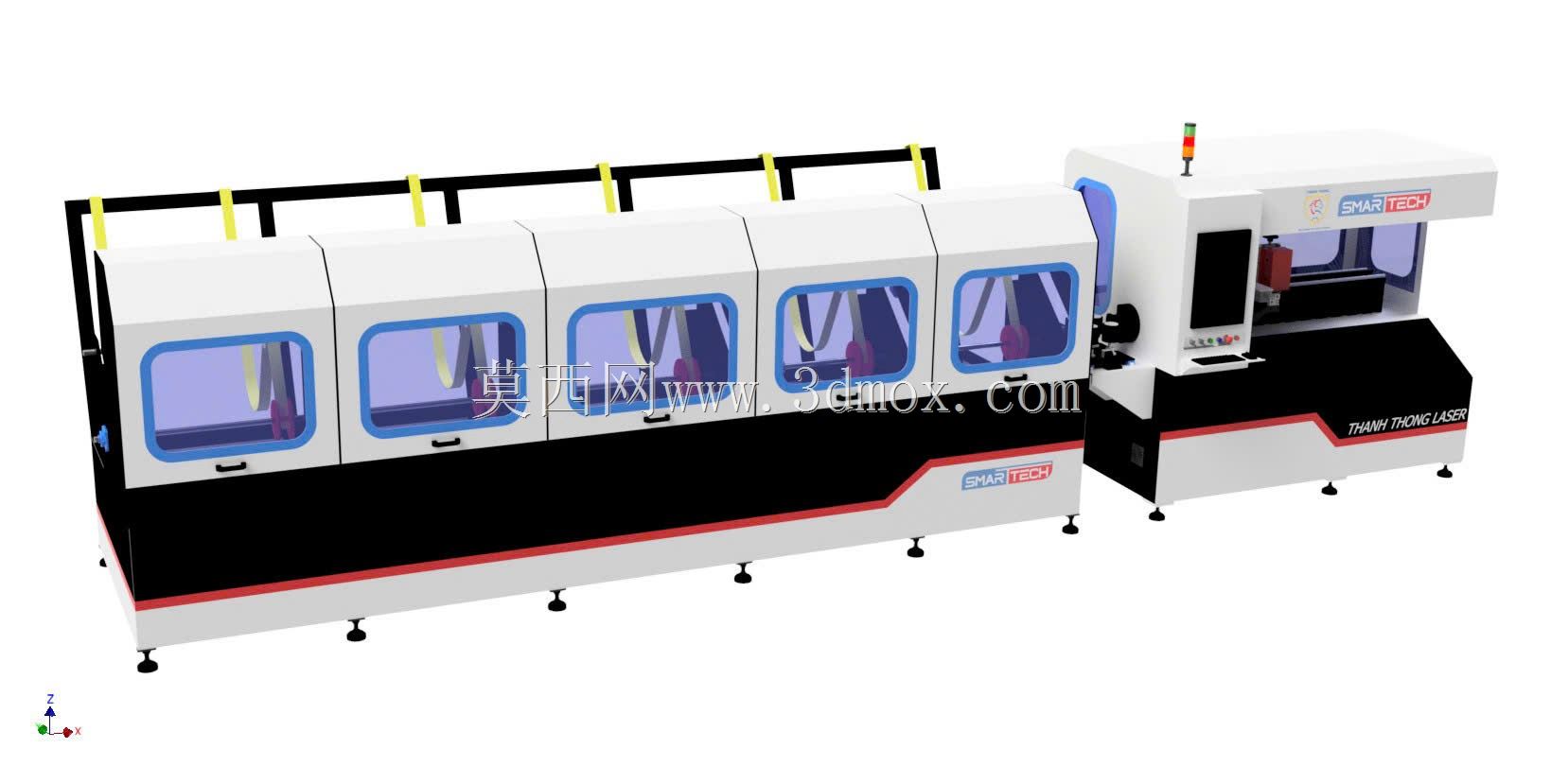

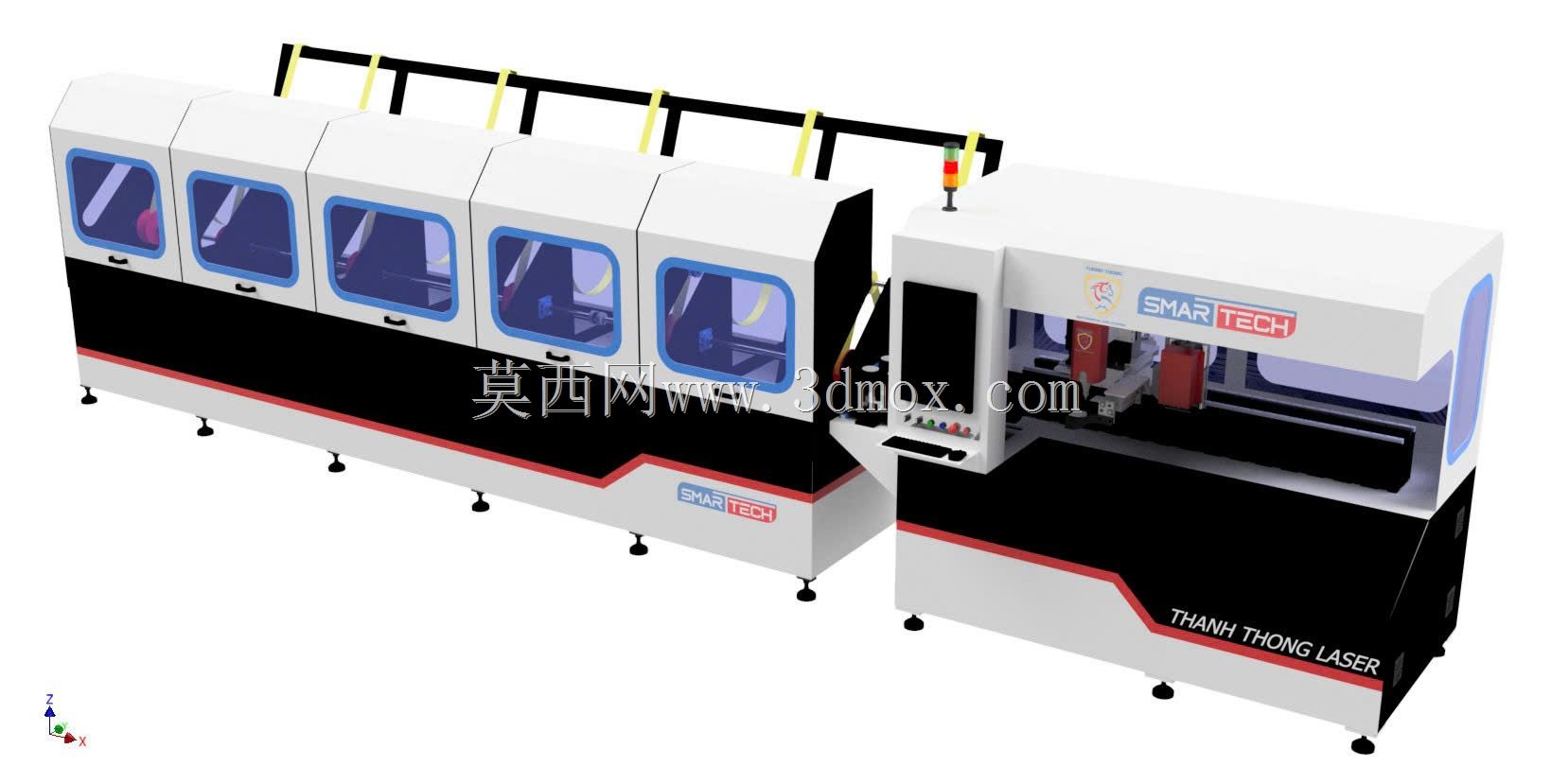

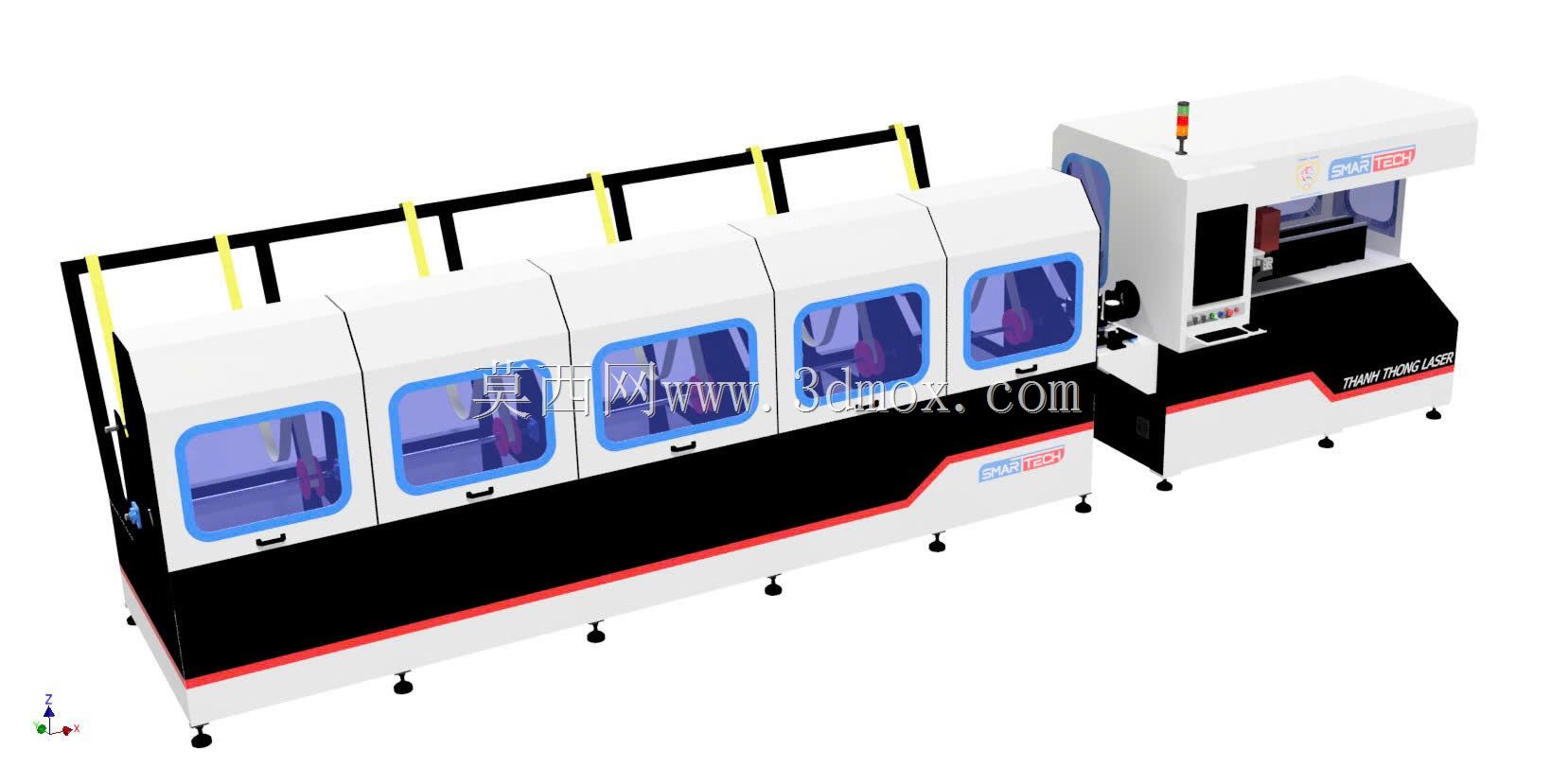

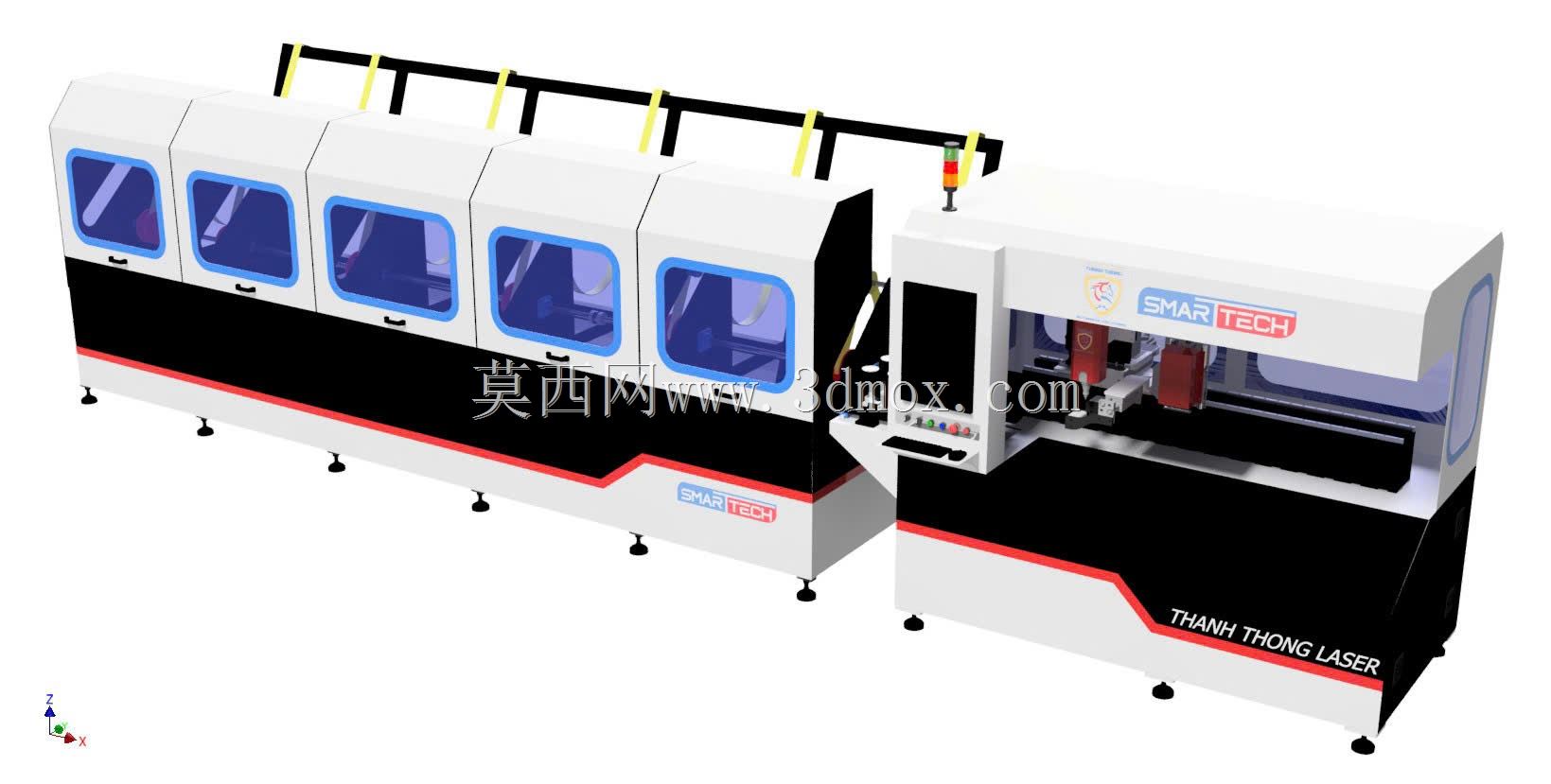

　　这套管材激光切割设备主要面向金属管材的批量下料与异形加工场景，在钢结构管件加工、家具五金管材生产、汽配管件预制、健身器材管材裁切车间里承担核心切管工序。设备整体分为长料上料支撑段、封闭激光加工舱、激光主机控制段三个功能区块，长料段的多组黄色吊挂支撑臂用来承托6米及以上长度的圆管、方管、矩形管，避免长管材送进过程中出现挠曲下垂，保证送料轴线与卡盘回转中心始终同轴。封闭加工舱沿长度方向排布多扇带蓝色观察窗的防护门，观察窗采用激光防护滤光材质，既可以在加工过程中阻隔激光漫反射、阻挡切割飞溅的熔渣与烟尘，也方便操作人员随时观察舱内切割状态，每扇防护门都设置了安全联锁触发结构，舱门开启时激光输出会强制切断，符合激光加工设备的安全防护要求。

　　主机段集成了激光发生单元、数控操作面板、三色状态警示灯，警示灯可以直观显示设备待机、运行、故障三种工作状态，操作面板朝向人员巡检通道，操作人员在上下料间隙即可快速调取切割程序、调整进给参数。设备底部布置可调支撑脚杯，安装时可以根据车间地面平整度调整整机水平度，抵消地面沉降带来的轴线偏移，脚杯的承载范围覆盖整机满料工况下的总重量，不需要额外做预埋地基，普通硬化车间地面即可完成布设。整机外形沿管材送进方向呈长条形布局，长度方向预留出管材上料的延伸空间，宽度方向在主机侧预留检修开门距离，设备后侧预留烟尘抽取管道的对接位置，可以直接对接车间集中除尘系统，把切割产生的金属烟尘及时抽排，避免舱内积渣影响传动部件寿命。

　　切割执行端搭载随动调高结构，激光头可以根据管材表面的实际起伏自动调整焦距，不管是裁切普通直段断料，还是在管壁上切割相贯线坡口、异形通孔、斜切端头、镂空图案，都能保持切口宽度一致，管口无毛刺、不需要后续二次铣削打磨。送进机构采用伺服驱动的回转卡盘，既可以带动管材周向旋转完成圆周方向的轮廓切割，也可以沿轴向精准送进定尺，一次上料就能完成整根管材的所有裁切工序，不需要人工反复调转管材、多次划线对位。设计阶段把传动导轨、齿条、线缆拖链全部布置在封闭舱体内部，和切割飞溅区域做了物理隔离，减少金属粉尘附着在运动副表面，日常维护只需要定期打开侧门清理接渣抽屉、检查润滑点位即可。

　　设备的外防护壳体采用钣金折弯拼装结构，黑白配色搭配红色警示腰线，在车间环境里辨识度高，壳体接缝处做了挡尘折边，清洁表面落渣时不会有污水渗入内部电气腔。针对不同管径的加工需求，卡盘支持快换爪件，换型时只需要更换对应规格的卡爪、调用预设的管材参数程序，就能在圆管、方管、异型管之间切换生产，适配中小批量多品种的管件加工订单。整机的安装边界需要在进料端留出至少等于单根原料管长的上料操作空间，出料端预留成品件归集的传送带摆放位置，主机侧面留出不小于一米的检修开门空间，顶部警示灯上方避免架设低矮管线，保证状态信号在车间通道处可视。这套结构把上料、定位、切割、出料工序整合在同一条自动线上，替代了传统的锯床下料、钻床打孔、坡口机倒角的多工序分散加工模式，管件从原料上线到成品下线一次装夹完成，减少了多次装夹带来的累积定位误差，也大幅降低了工序间转运的人工辅助时间。
