家用台式摇头台扇精细三维建模作品

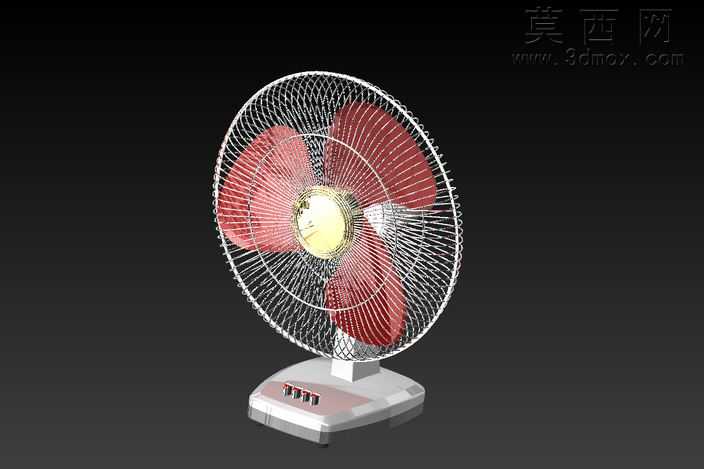

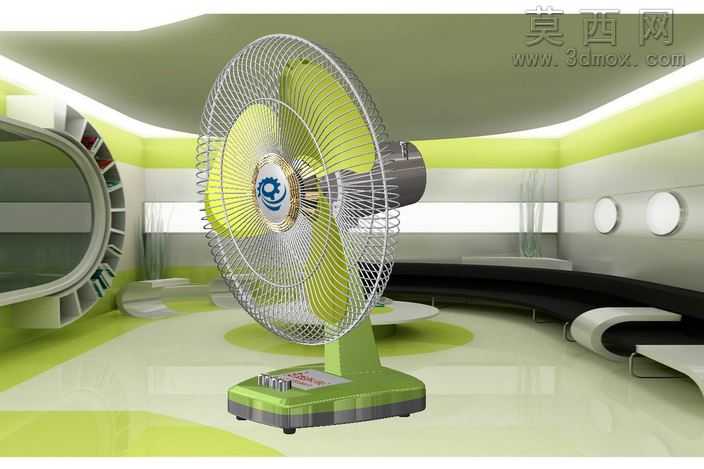

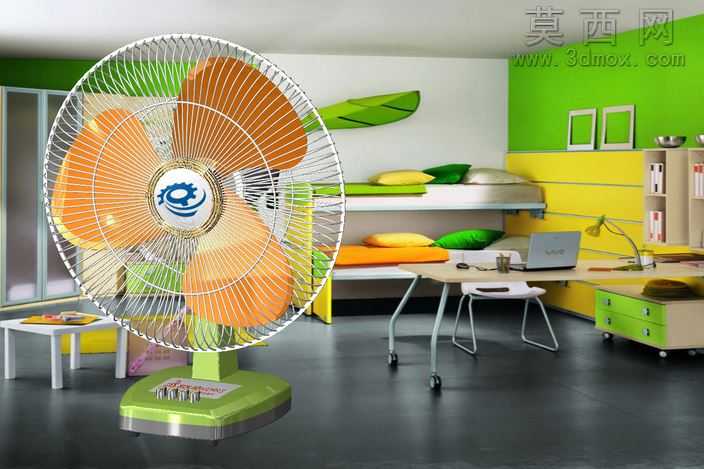

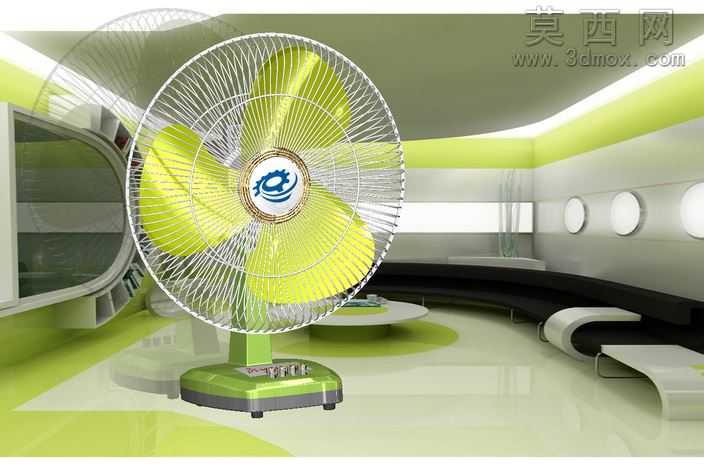

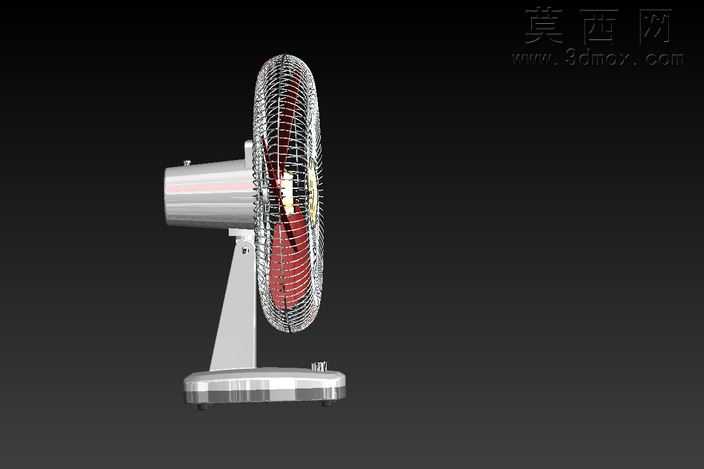

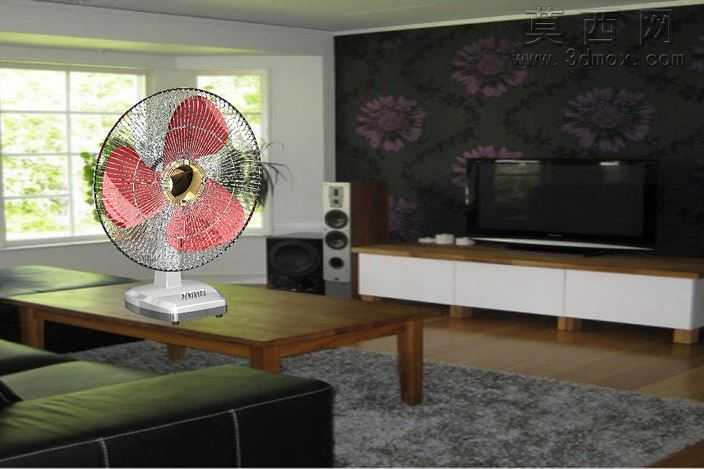

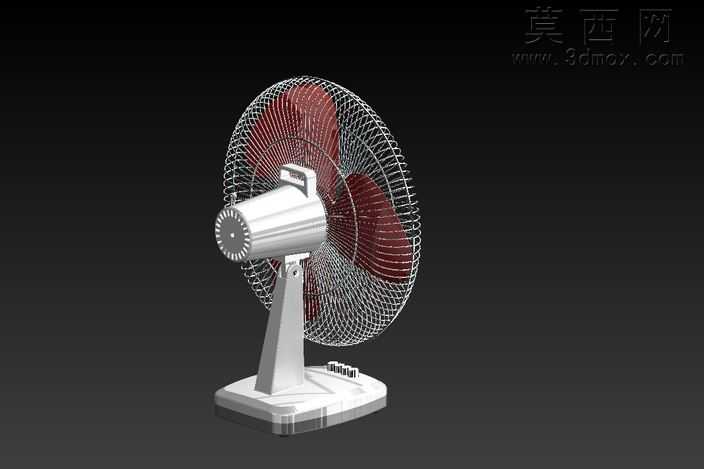

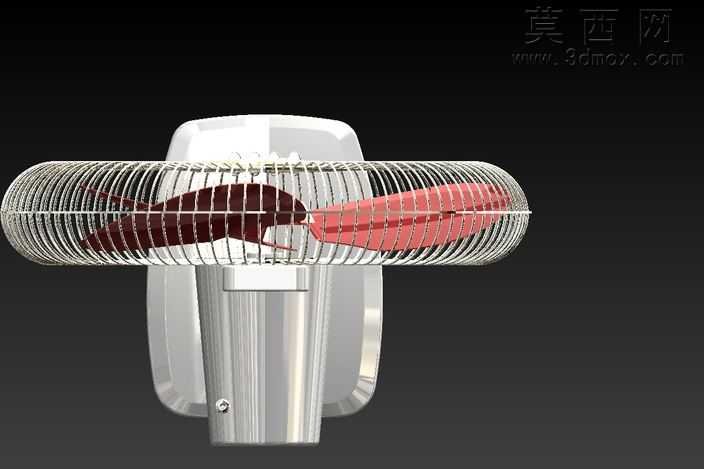

本作品为家用台式摇头台扇的完整三维建模成果，建模过程严格遵循真实家用台扇的实物比例与结构逻辑，在SolidWorks平台中完成全参数化建模，确保各部件尺寸匹配合理、装配关系准确无误。建模初期先梳理台扇的整体结构组成，将其拆分为底座、支撑立柱、摇头机构、电机舱、扇叶、前后防护网罩、控制按键组几个核心模块，逐个模块进行特征建模。底座部分采用曲面建模结合实体抽壳的方式，还原真实台扇底座的圆润倒角与配重结构，表面的防滑脚垫、功能标识区域都通过草图拉伸、包覆特征完成细节刻画，材质设置为亮面草绿色ABS塑料，添加轻微的磨砂质感与环境反射效果，还原家用塑料家电的真实触感。支撑立柱部分设计为可调节俯仰角度的铰接结构，预留了摇头机构的传动安装位，建模时还原了立柱内部的走线空腔与连接卡扣结构，材质采用与底座一致的草绿色塑料，衔接处做了无缝过渡处理，避免出现生硬的拼接缝隙。扇叶部分采用三片式弧形扇叶设计，通过曲面放样、加厚特征完成叶片的曲面造型，严格还原真实扇叶的扭转角度与弧度曲线，确保建模结构符合空气动力学设计逻辑，扇叶材质设置为半透明橙黄色PP塑料，添加轻微的透光属性与表面光泽，还原老式台扇扇叶的视觉质感。前后防护网罩采用环形阵列的方式完成金属丝的建模，先绘制单根径向金属丝与环形加固圈的路径，通过扫描特征生成单根网丝后进行圆周阵列，精准还原防护网的疏密网格结构，网罩中心的品牌标识区域通过凸台拉伸、贴图渲染完成细节还原，网罩材质设置为镀铬金属，添加金属反射与轻微的磨损质感，提升模型的真实度。电机舱部分还原了内部电机的安装位与摇头传动齿轮组的简化结构，外部的连接卡扣、散热缝隙都通过细节特征完成刻画。控制按键组位于底座前端，分别对应风速调节、摇头控制、定时功能，按键做了凸起的圆角处理，还原真实按键的按压触感。整体装配完成后添加了同轴度、配合间隙的干涉检查，确保各活动部件（摇头结构、扇叶转动结构）不存在干涉问题，渲染阶段采用室内家居环境作为场景背景，添加柔和的室内漫反射光照，调整各部件的材质粗糙度、反射率参数，最终呈现出放置于家居桌面的真实台扇效果，完整还原了老式家用台扇的外观质感与结构细节，可用于家电产品展示、结构教学演示等场景。
