Secrid铝合金便携RFID防盗刷卡夹设计

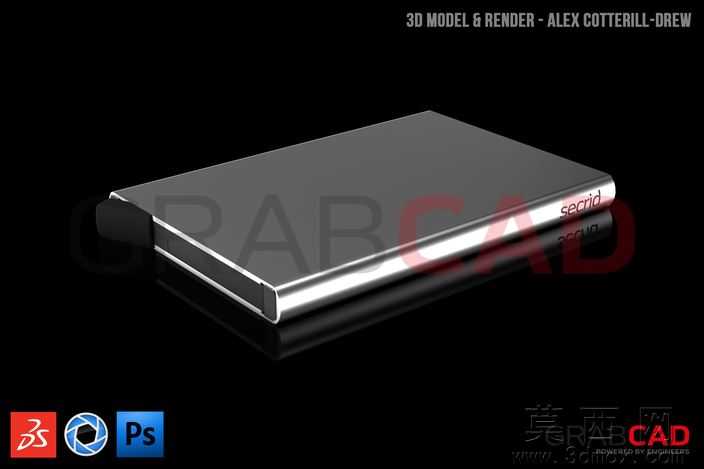

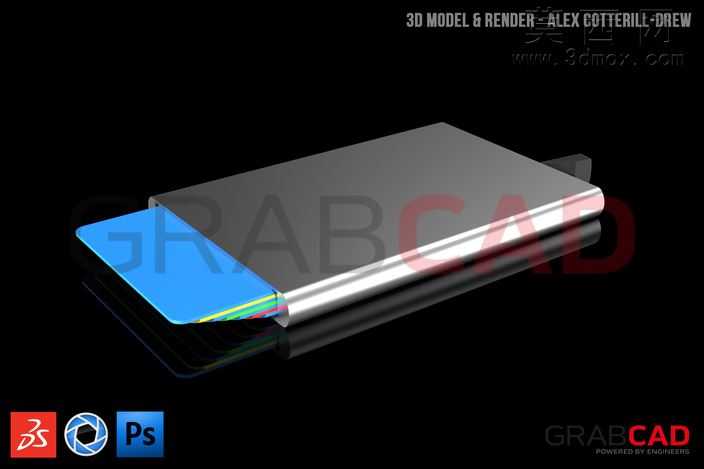

本作品为反向工程还原的Secrid品牌铝制持卡夹三维模型，建模阶段依托SolidWorks平台完成全参数化结构搭建，首先对实体卡夹的外观轮廓、壁厚参数、滑动出卡机构的运动行程进行精准测绘，将实测数据转化为可编辑的三维草图，通过拉伸、切除、圆角等基础特征完成主体铝壳的基体建模，针对卡夹内部的卡片限位槽、弹出拨片的配合间隙做了公差适配，保证虚拟装配状态下各部件无干涉、运动逻辑与实物完全一致。材质渲染阶段，主体铝合金外壳采用金属磨砂材质，调整反射粗糙度参数还原阳极氧化工艺的细腻哑光质感，边缘倒角处添加细微的高光反射模拟金属加工的亮边效果；弹出的卡片部分分别赋予不同的塑料基底材质与彩色印刷纹理，还原真实卡片的视觉层次；背景采用纯黑哑光环境，搭配三点布光方案，主光从侧上方打亮卡夹主体轮廓，辅光补全暗部细节避免死黑，轮廓光勾勒铝壳的侧边线条，突出金属材质的立体感与产品的精致感。结构设计上，该卡夹核心功能为RFID信号屏蔽，建模时还原了铝制壳体的封闭结构设计，保证金属腔体可有效阻隔射频信号，防止内置卡片被盗刷；内部空间按照标准信用卡尺寸做了分层限位设计，可容纳7张标准厚度的银行卡或名片，滑动式出卡机构通过内置的弹性拨片实现，拨动侧边滑块即可将卡片逐层推出，取卡逻辑顺畅，同时壳体做了圆角收边处理，避免日常携带时刮蹭衣物或口袋。整体建模过程严格遵循实物的装配逻辑，所有配合面均做了贴合处理，导出的STEP、STL等格式可直接用于3D打印验证或二次结构优化，渲染输出的效果图完整还原了产品的材质质感与功能形态，可用于产品展示或结构参考。
