分段式法兰连接弯管结构设计

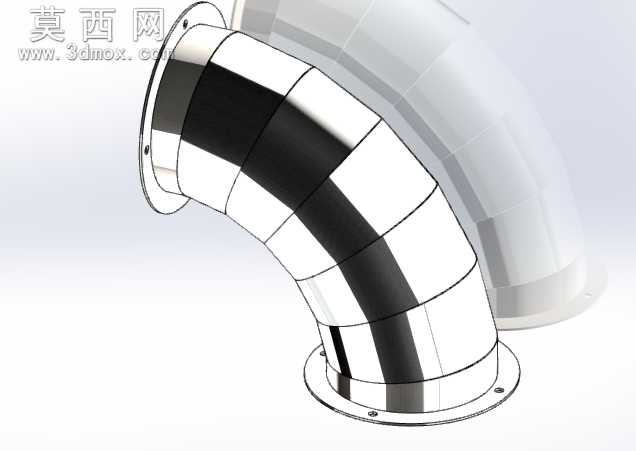

该作品为分段式法兰连接弯管的三维设计成果，建模阶段以管路流体转向的实际工况为核心依据，先确定弯管的整体曲率半径与转向角度，再将连续的弯管主体拆分为多段独立的管节单元，每段管节的端面采用精准的斜切角度设计，保证相邻管节拼接后能够顺滑过渡形成完整的弯转流道，避免流道内壁出现突兀的折角影响介质输送效率。建模过程中对两端的连接法兰做了精细化结构处理，法兰盘上的安装孔位按照通用管路连接标准均匀排布，孔位的孔径、孔距以及法兰盘的厚度、密封面的平整度都做了参数化设定，既保证法兰与外部管路对接时的安装兼容性，也为后续的密封性能设计预留了合理的结构空间。材质渲染环节选用了抛光金属材质，还原不锈钢管件的表面质感，通过调整材质的反光度、粗糙度参数，模拟出金属表面经过精加工后的亮面效果，同时在管节拼接的接缝处做了细微的结构强化表现，清晰呈现分段式结构的拼接逻辑。结构设计上，分段式的构造大幅降低了大角度弯管的加工成型难度，每一段管节都可以通过常规的板材卷制、切割工艺完成加工，再通过焊接或者法兰拼接的方式组装为整体，相比一体成型的弯管，这种结构更适合大尺寸、特殊转向角度的管路应用场景，也便于后期针对磨损、腐蚀的管段进行单独更换，降低管路系统的维护成本。设计过程中还对弯管的内壁流道做了顺滑处理，保证每一段管节拼接后内壁齐平，减少介质输送过程中的阻力与湍流产生，同时法兰与管节的连接部位做了加强结构设计，提升整体结构的承压能力，满足不同压力等级的管路输送需求。
