AVIBRO-AVM型振动电机结构设计

　　在散料输送、筛分、料仓破拱、振动给料这类工业场景里，振动电机是核心的激振动力来源，不同于普通驱动电机仅输出旋转扭矩，这类电机通过转子轴两端加装可调偏心块，将旋转动能转化为周期性的激振力，直接驱动配套设备完成指定的振动作业，省去了额外的激振机构传动环节，整体动力传递链路更短，设备故障率也能得到有效控制。

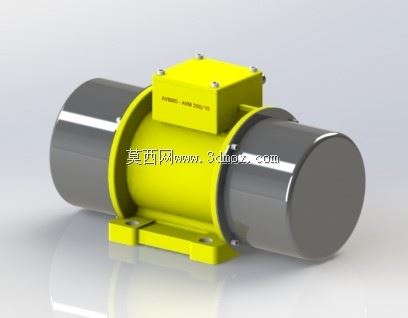

　　这款AVIBRO-AVM型振动电机的结构设计，首先考虑的是工业现场复杂的安装与使用环境，整机采用卧式安装布局，底部设置两个带安装通孔的铸钢脚座，安装孔位的中心距、孔径尺寸按照通用工业振动设备的安装边界做了适配，脚座与机壳主体采用一体化铸造成型后做机加工处理，保证安装面的平面度公差控制在0.1mm以内，避免长期振动工况下出现安装面贴合不实、螺栓松动的问题。机壳部分采用橄榄形的流线型铸钢壳体，相比传统圆柱形机壳，这种结构在相同壁厚下的结构刚度更高，能承受偏心块高速旋转带来的周期性交变载荷，减少机壳自身的共振形变，壳体表面做了防锈涂覆处理，适配粉尘、潮湿的工业现场使用环境。

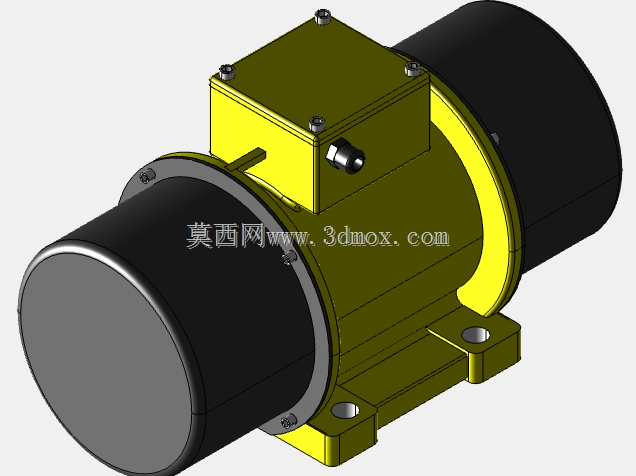

　　接线盒部分设置在机壳顶部的居中位置，采用方形密封结构，盒盖与盒体之间设置橡胶密封垫，通过四个角的紧固螺栓实现IP65级的密封防护，避免现场粉尘、水汽进入接线腔造成电路故障，接线盒侧面设置防爆型电缆格兰头，电缆接入后可实现可靠的密封固定，防止振动过程中电缆拉扯造成接线端子松动。电机两端的端盖采用高强度铸铁加工而成，端盖与机壳的配合面采用止口定位，保证轴承安装的同轴度，两端的偏心块被封闭在黑色的保护罩内，保护罩采用螺栓固定在端盖上，既可以避免运转过程中偏心块剐蹭外部物件，也能防止人员误触转动部件造成安全事故，保护罩上预留了偏心块调节的操作窗口，不需要完全拆卸保护罩就能完成激振力大小的调整，适配不同工况下的激振力需求。

　　从设计逻辑上看，这款振动电机的激振力调节是核心功能点，两端的偏心块分为固定偏心块和可调偏心块两部分，固定偏心块通过键连接与转子轴同步转动，可调偏心块可以绕轴旋转调整与固定偏心块的夹角，夹角为0度时两块偏心块的偏心质量完全叠加，此时输出的激振力达到额定最大值，夹角调整到180度时偏心质量相互抵消，激振力为零，调整过程中只需要松开可调偏心块的锁紧螺栓，转动到对应刻度位置后重新锁紧即可完成设置，操作门槛低，现场运维人员不需要专业工具就能快速完成参数调整。

　　轴承选型上采用了大游隙的振动专用轴承，相比普通电机轴承，这类轴承能承受更大的径向载荷与轴向冲击载荷，适配振动工况下的交变受力，轴承润滑采用长效锂基脂，注油通道直接延伸到机壳外部，不需要拆解电机就能完成定期补脂维护，大幅延长设备的连续运行周期。整机的外形尺寸充分考虑了现有振动设备的替换安装需求，轴向总长度、机壳外径、脚座安装尺寸都和行业通用规格保持一致，用户在旧设备替换时不需要改动原有安装机架，直接对位锁紧螺栓就能完成安装，大幅降低设备改造成本。

　　在实际应用中，这类振动电机可以直接安装在振动筛的侧板上作为筛网的激振源，也可以安装在料仓的仓壁上破除物料架桥，还能配套振动给料机、振动输送机、振动落砂机这类设备使用，单台电机即可输出足够的激振力，部分大载荷场景也可以采用两台电机对称布置的方式，实现定向振动的输出效果。设计过程中对整机的质心位置做了精准校核，保证质心落在转子轴的轴线上，避免运转过程中出现额外的横向摆动，降低安装螺栓的附加载荷，提升设备运行的稳定性。
