电机转子换向器自动组装机

　　该设备面向微特电机、汽车起动电机及高速转子生产线中的换向器装配工序，主要完成筒状绝缘基座、换向片与云母片的自动上料、定位、插装和压合。转子在后续绕线、浸漆和动平衡前，换向器必须与转轴或绝缘基座保持稳定同轴关系，换向片之间还需通过云母片形成可靠绝缘，因此该类设备通常布置在转子装配线前段，与转轴压装、绕线、点焊、检测等工位衔接。

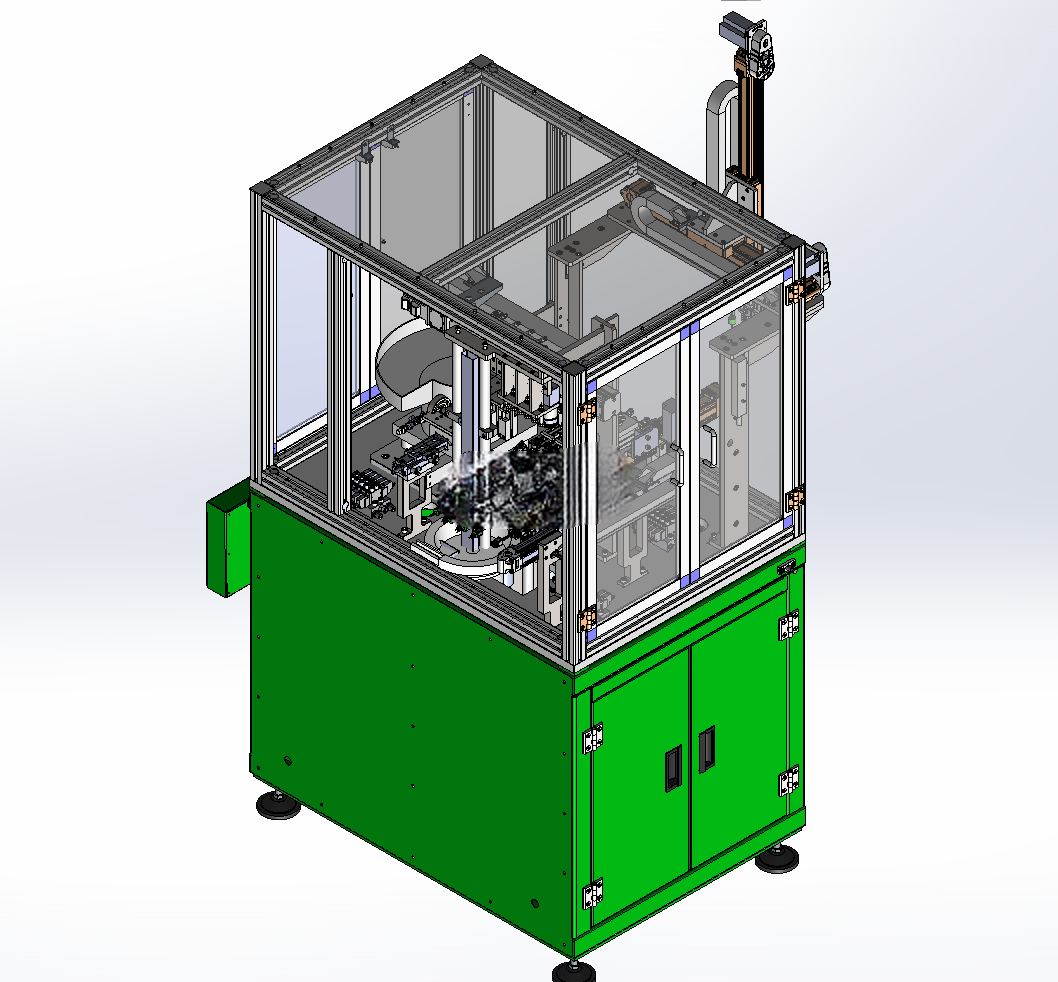

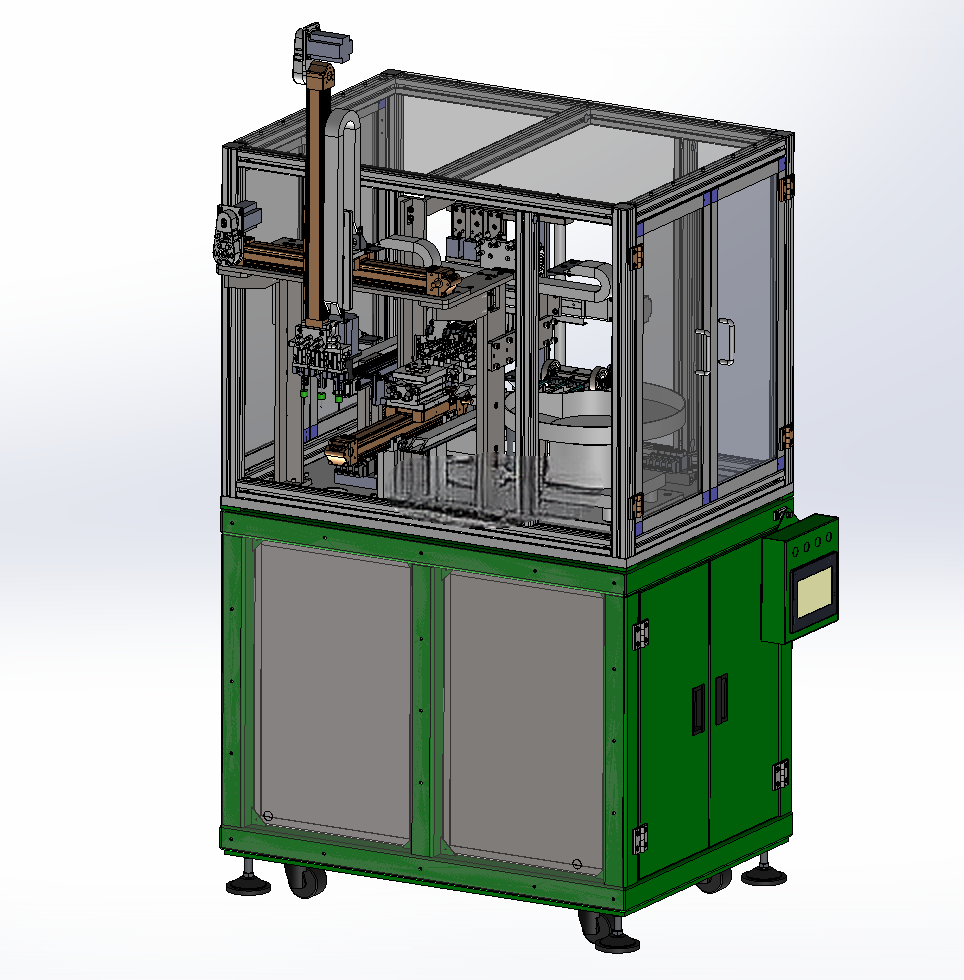

　　整机采用下部机架、中部作业区、上部防护框架的分层布局。下部为焊接方管机架，外侧设置封板和检修门，内部可布置电气柜、气动处理单元、驱动控制器及走线空间；底部配置脚轮与可调支脚，便于设备移位和水平固定。中部为核心装配区域，包含回转工作台、定位夹具、换向片供料机构、云母片供料机构、插装导向机构、压装单元和检测位。上部以铝型材框架配合透明防护门形成封闭作业空间，既保留观察和维护开口，也能限制人员直接进入运动区域，侧面设置人机界面，用于参数设置、工位状态显示和异常提示。

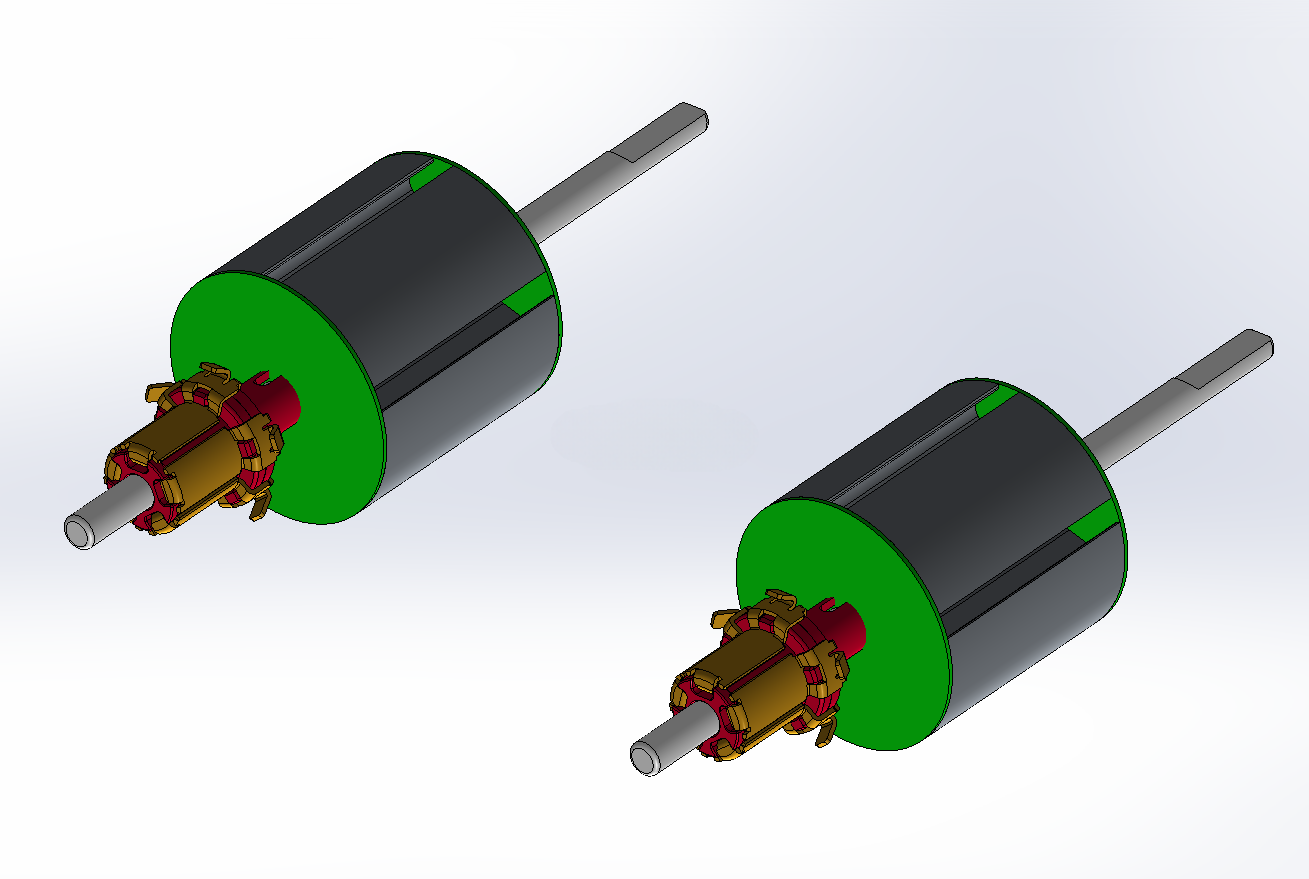

　　从结构思路看，设备围绕绝缘基座的环形安装槽展开。换向片底部多采用燕尾形式，与基座燕尾槽配合后承担轴向和径向约束；云母片嵌入相邻换向片之间，用于片间绝缘。模型中供料与执行机构按工序拆分，换向片和云母片分别经定向、分料、移送后进入装配位，再由插装机构沿开口方向推入槽内。回转盘将工件在上下料、预装、压合、检测等工位间切换，减少单工位动作叠加造成的机构干涉。压装端设置导向和限位，避免薄片零件在高速循环中出现偏插、叠片或飞片。

　　针对高速电机转子，换向片承受较大离心载荷，单纯依赖开口槽侧向插入会存在固定可靠性风险。设计时需要重点校核燕尾槽配合间隙、压入力、挡块封闭形式以及换向片外露高度。设备中可通过增加侧向挡块、收口或二次压紧结构，对开口区域进行约束；夹具则需保证绝缘基座端面、内孔和周向基准一致，使多片换向片均匀分布。云母片较薄，送料通道应控制摩擦和折弯半径，吸盘或夹爪取料时需设置缓冲，防止缺料、双片和错位。

　　外形边界方面，该机型属于立式非标自动装配设备，机架宽度和深度需容纳回转盘、两套供料模组以及维护通道，高度由龙门移送机构、防护框架和报警元件决定。现场布置时应预留前方操作与上下料空间、侧后方检修门开启空间，并确认气源、电源、排风及安全光栅位置。设备底部支脚调平后，回转工作台平面度和夹具重复定位精度会直接影响换向片插入一致性。

　　三维结构完整呈现了型材防护、钣金封板、回转夹具、直线模组、压装执行件、传感器安装位和人机界面等细节，可用于电机装配设备方案评审、机构动作推演、工位布局校核以及同类转子自动化产线设计参考。
