电感式圆柱接近传感器三维结构

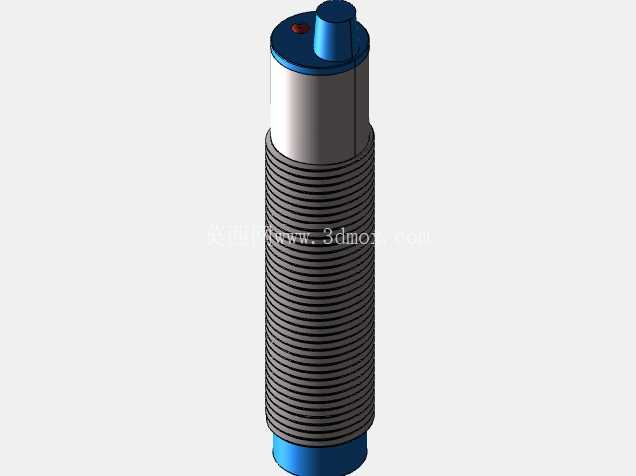

　　圆柱型电感式接近传感器是自动化产线、机床上下料、输送定位和工装夹具中常见的非接触检测元件。该三维结构围绕M12螺纹金属壳体展开，前端设置蓝色感应面，中部布置六角锁紧螺母与平垫，尾部连接出线护套和多芯电缆，整体形态符合设备空间校核、支架开孔和线束走向布置的需要。建模时没有把产品简化成单一圆柱体，而是将感应头、螺纹段、光杆过渡区、标签环、尾套、电缆束以及三根不同颜色芯线分别表达，便于在装配环境中判断传感器与被测金属件之间的相对位置。

　　从实际用途看，这类传感器主要用于金属目标的到位检测，例如气缸推杆伸出位置确认、工件经过输送线时的计数、机械手取放料前后的存在判断、旋转机构齿盘或凸轮的位置反馈，以及防护门、夹具压块、滑块限位等场景。它不需要机械接触，目标金属进入感应区域后输出开关信号，因此可以减少碰撞磨损，也适合油污、粉尘、振动较明显的工业环境。前端感应面与安装轴线同轴，检测方向沿圆柱轴向布置，设备设计时通常将其正对运动金属件，保证目标沿轴线接近，而不是从侧面擦过。

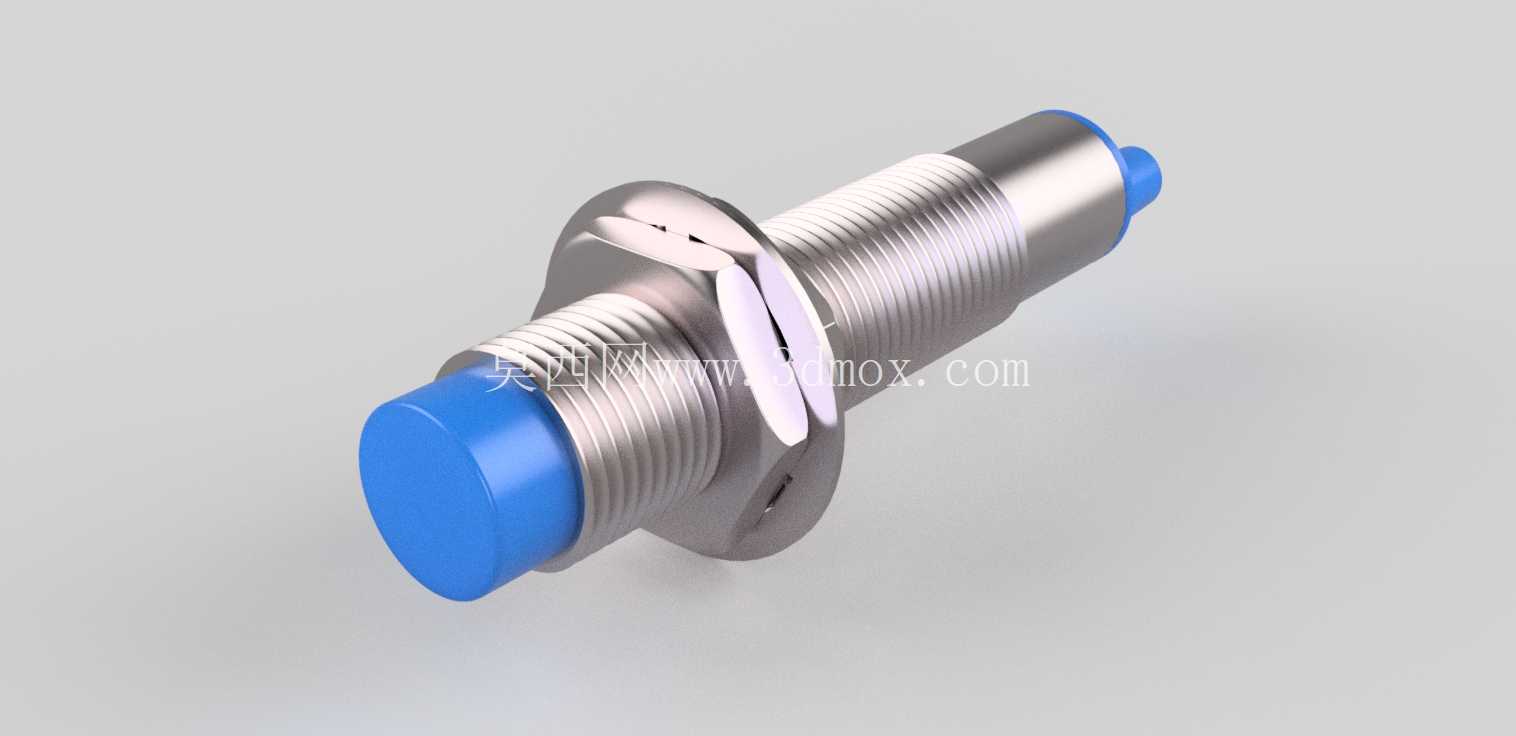

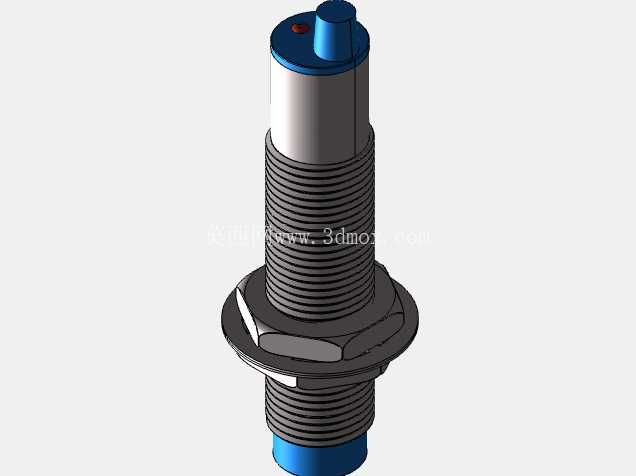

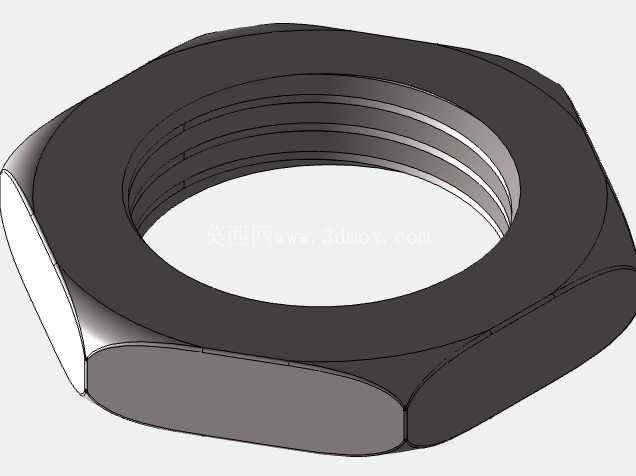

　　外形边界方面，M12螺纹壳体承担安装与调节功能。机身外螺纹可穿过支架孔位，通过前后两颗六角螺母夹紧固定，调整螺母在螺纹上的位置即可改变感应面伸出长度。这个细节在三维布局中很关键：若支架板厚、螺母厚度和目标运动包络没有一起校核，现场容易出现感应距离不足、螺母无法锁紧或传感器与工件刮擦的问题。模型中保留了螺纹牙型、六角螺母对边尺寸和前端感应头台阶，使结构工程师能够直接检查开孔直径、安装间距以及扳手操作空间。尾部电缆采用自然盘绕形态，出线处有渐缩护套，能够表现线缆从传感器尾部引出后的最小弯曲趋势，避免在电气布线阶段忽略线缆折弯半径。

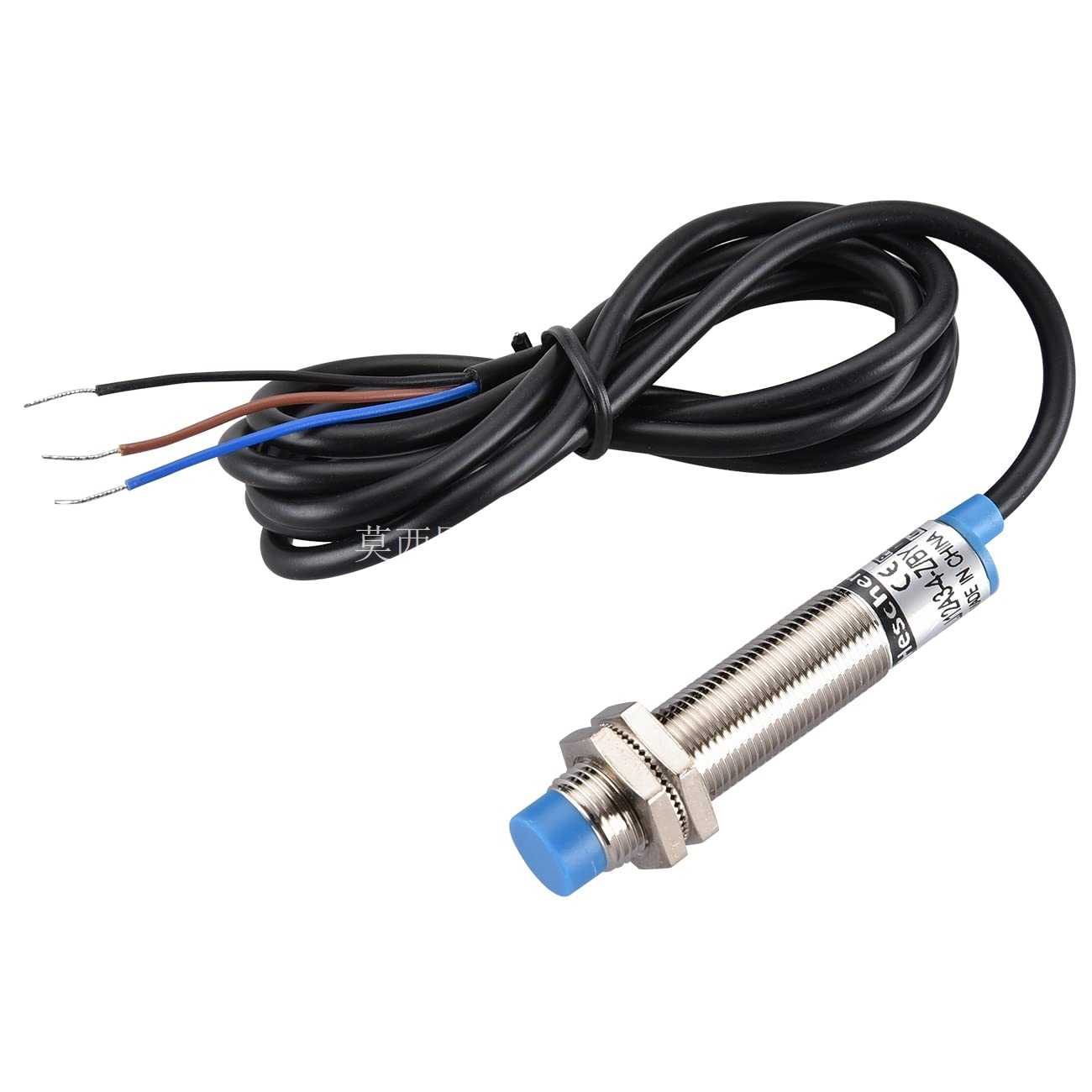

　　功能结构上，金属外壳既提供机械保护，也形成电磁屏蔽和安装支撑；前端蓝色非金属端盖对应电感检测面，内部线圈与电路通过壳体封装，外部不可见，但在产品建模时可通过端盖厚度、壳体直径和同轴关系体现其工作边界。电缆末端分出棕、蓝、黑等芯线，用于电源与信号输出接线。对于选型和布局人员而言，芯线分色、线径和出线方向会影响线槽、拖链以及端子排的布置，因此模型中将多芯线散开一段长度，比单纯建一根整线更有工程参考价值。

　　设计思路上，该类传感器强调小型化、可调安装和可靠检测。圆柱螺纹结构使同一直径规格可以适配多种标准安装支架，前端短圆柱感应头减少伸入设备内部的长度，中部标签环用于标识型号与接线信息，尾部柔性电缆则缓解设备振动带来的拉扯。三维建模需要重点控制同轴关系：感应面、螺纹壳体、锁紧螺母和尾套应位于同一轴线上；六角螺母与螺纹段的配合位置要符合实际调节范围；电缆护套与壳体连接处应有平滑过渡，不应出现明显穿插。若用于整机数字样机，还应在传感器前方保留有效检测距离对应的空间，在周围留出螺母拧紧和后期维护的手部或扳手空间。

　　在不同设备中，安装姿态会随检测目标变化。水平安装时，传感器常固定在机架侧板或直线模组旁，检测工件边缘或金属挡片；垂直安装时，可从工装下方或上方探测托盘、夹具和零件是否到位；在旋转设备上，则常与螺钉、齿顶、金属凸台配合完成转速或位置脉冲检测。需要注意的是，电感式接近开关对金属目标敏感，安装时周围金属支架不宜过度贴近感应面，否则可能引起误信号。模型将壳体、螺母和目标安装环境分开表达，正是为了在设计阶段提前发现这类干涉和感应干扰问题。

　　整体来看，这套结构不仅呈现了传感器外观，还把工程安装中真正影响使用的螺纹调节、螺母锁紧、前端检测方向、尾部线缆弯曲和芯线接线关系纳入三维表达。对于自动化设备设计人员，它可用于工位检测方案验证、安装支架设计、线束路径规划和维护空间校核；对于机械建模人员，也能作为圆柱类工业检测元件的结构参考，帮助理解小型传感器从感应端到出线端的完整组成。
