自动化立体仓储成套输送存储系统设计

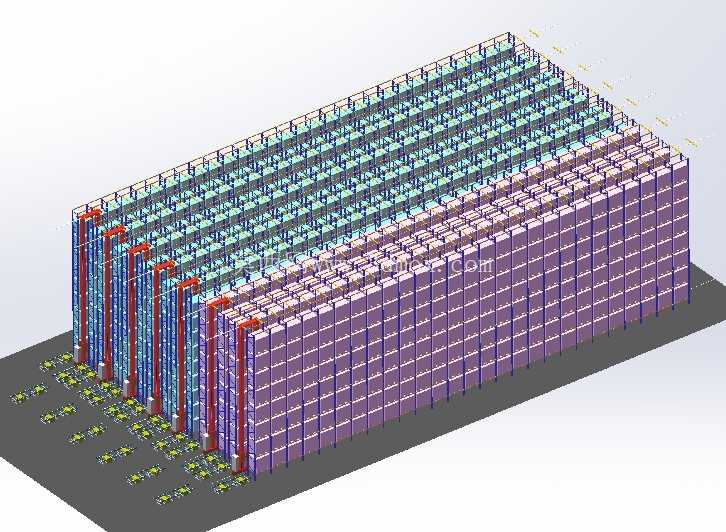

　　这套立体仓储系统的设计，核心是解决制造企业、电商仓、医药流通仓这类场景下的高密度存储与高效出入库痛点，很多厂区平面仓土地利用率不足40%，人工拣货出错率长期居高不下，这套方案通过垂直空间利用+自动化作业的组合，能把单位面积存储容量提升3倍以上，配合自动化输送链路，出入库效率比传统人工仓提升2-3倍。整套系统由7台巷道堆垛机、横梁式组合货架、链式输送机组、RGV轨道导引车四个核心模块组成，所有部件的建模都保留了完整的装配约束与可编辑参数，做仓储方案设计的工程师可以直接根据实际场地尺寸调整参数，不用从零开始搭框架。

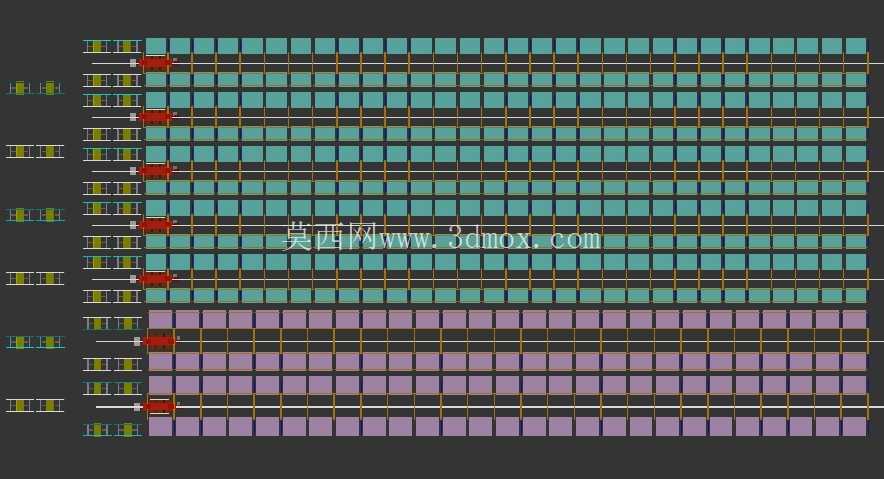

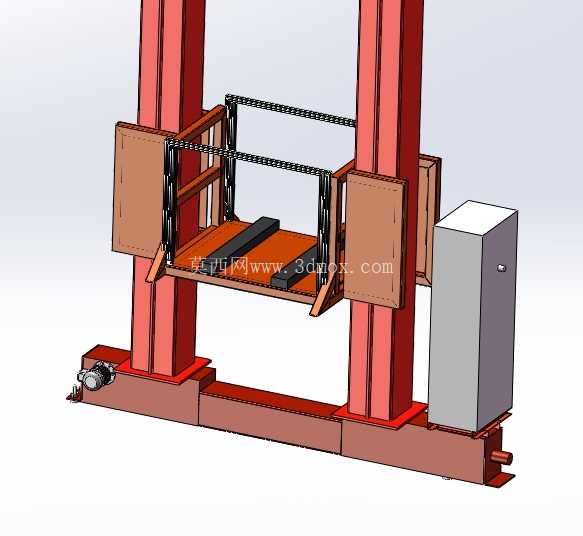

　　设计之初首先考虑的是货架的承载边界，横梁式货架采用模块化片式组装结构，每根横梁的挂接齿距都做了标准化处理，单货位额定承载按照常规1t标准托盘设计，立柱片的腹杆采用斜撑加横撑的组合结构，能抵消堆垛机作业时的侧向冲击力，货架整体的安装垂直度偏差控制在千分之一以内，避免堆垛机运行时出现卡轨、定位偏差的问题。巷道宽度的设置完全匹配堆垛机的运行边界，7台堆垛机对应7条独立作业巷道，每台堆垛机负责左右两侧两排货架的存取作业，堆垛机的水平运行、垂直提升、货叉伸缩三个方向的运动都做了独立的结构建模，货叉的伸缩行程完全覆盖托盘的取放深度，不会出现刮蹭货架横梁的问题，提升机构的钢丝绳导向结构也做了细节还原，能直观看到升降过程中的运动干涉情况。

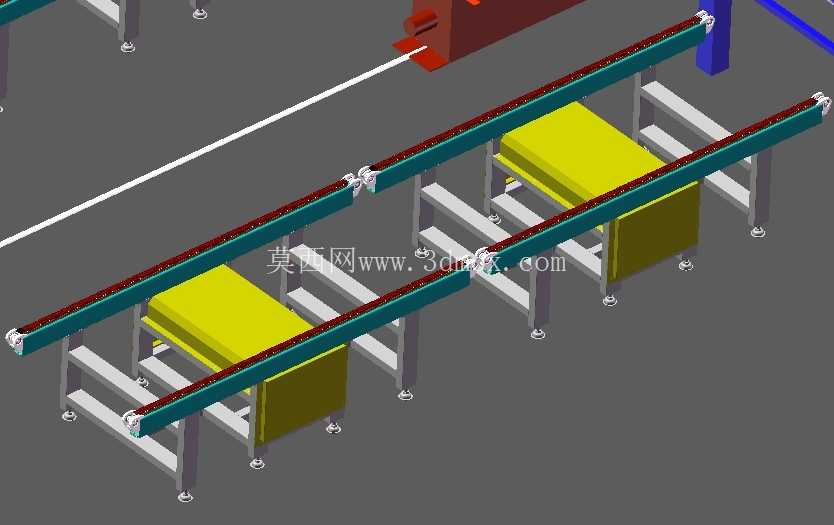

　　地面输送部分的链式输送机采用分段模块化设计，每段输送机的驱动端、张紧端都做了独立建模，链条的节距、链轮的齿数都按照常规仓储输送标准设置，输送面高度统一设置在500mm，刚好匹配RGV小车的接货台面高度，不同段输送机之间的过渡间隙控制在5mm以内，避免托盘输送时出现卡滞。RGV小车采用轨道式导引设计，行走轮的轮缘与轨道侧面预留2mm的间隙，既能保证直线运行不跑偏，又不会因为间隙过大出现晃动，小车的链式接货台面与干线输送机的输送面完全齐平，托盘转运时的高度差控制在1mm以内，保证转运平稳。

　　整个系统的布局设计充分考虑了现场安装的边界条件，货架区域的地面承载要求按照每平米5t核算，堆垛机的地轨安装基础需要做预埋处理，保证轨道的直线度在每2m长度内偏差不超过1mm，RGV的环形轨道转弯半径根据小车的轴距做了匹配，避免转弯时出现轮缘啃轨的问题。所有部件的建模都保留了完整的零件特征，做方案演示的时候可以直接做运动仿真，模拟出入库的全流程动作，也可以根据客户的实际存储需求，调整货架的层数、巷道数量、输送机的排布走向，不用重新绘制基础零件，能大幅缩短仓储方案的设计周期。在实际项目应用中，这套系统可以对接WMS仓储管理系统，实现库存的自动化管理，堆垛机与RGV的作业调度可以根据出入库任务自动优化路径，减少无效的空驶行程，链式输送机的各个节点都设置了位置检测位，能实时反馈托盘的位置，避免出现堵货、丢货的问题。货架的表面处理按照常规仓储设备的标准做了喷塑建模还原，颜色区分也符合行业通用的视觉规范，立柱采用蓝色、横梁采用橘红色，方便现场安装时快速识别部件，减少安装出错的概率。
