自动化立体仓储货架输送集成设备

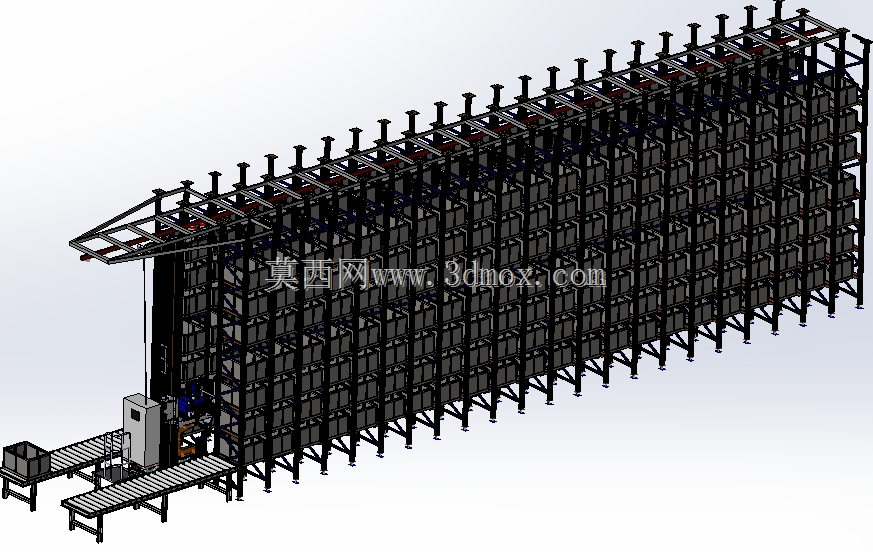

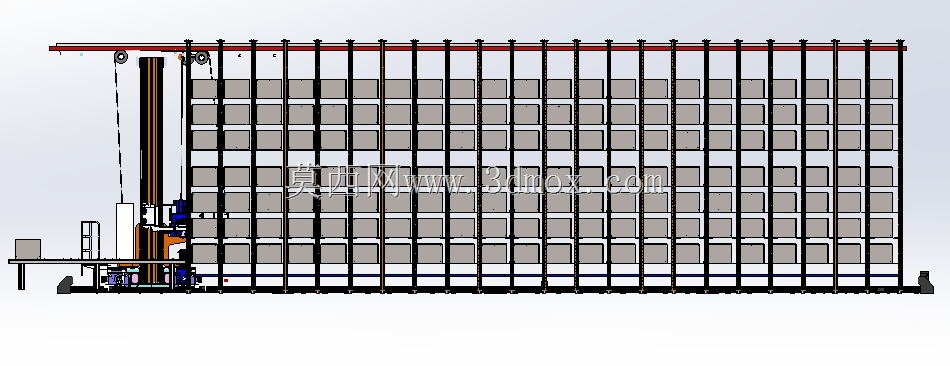

　　这套立体仓储集成设备，主要面向生产制造企业的成品周转、原料缓存、线边仓存储以及电商仓储的高密度存取场景，解决传统平库土地利用率低、人工拣选效率差、库存管理混乱的痛点，在汽车零部件、电子制造、医药流通、快消品仓储领域都有广泛的适配性。从结构组成来看，主体为高层格构式货架阵列，货架采用模块化立柱片搭配横梁、斜撑的组合结构，单货格尺寸按照标准周转箱、欧标托盘的通用尺寸预留边界，整体货架高度可根据厂房净高灵活调整，立柱底部配置可调式地脚，抵消地面平整度误差带来的安装应力，货架顶部设置纵向拉杆与屋架连接点位，满足高位货架的抗风载、抗地震载荷的结构强度要求。

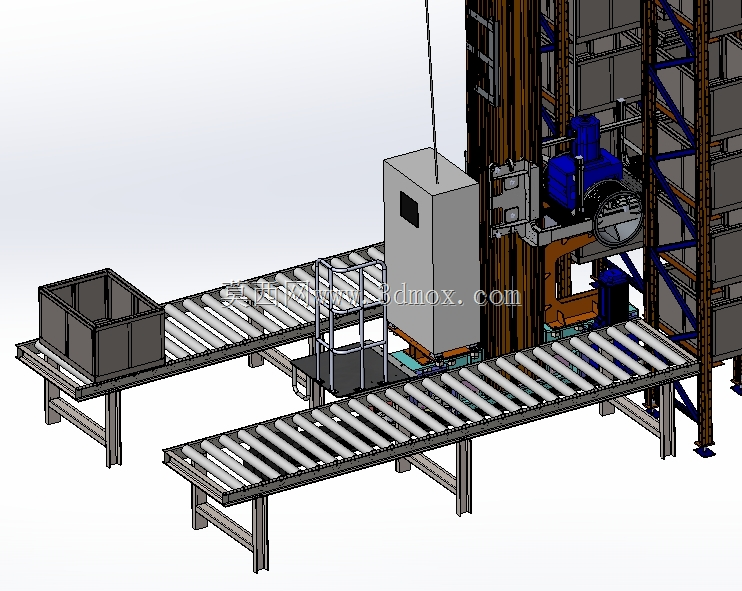

　　货架前端配套的入出库输送系统，包含多段积放式辊筒输送线、顶升移栽机构以及入出库工作台，输送线的辊筒间距根据承载货物的最小底面尺寸设计，避免货物输送过程中出现卡滞、下陷问题，线体侧边配置导向条，对进入输送线的货物进行位置纠偏，保证货物能够精准对接货架端的存取工位。在设计思路上，整套设备采用分层模块化的建模逻辑，货架部分将单组立柱片、横梁、货格支撑作为参数化单元，可根据实际仓储容量需求快速调整货架的列数、层数、巷道数，不需要重复搭建基础结构；输送线部分将驱动段、从动段、移栽机构作为独立子装配，可根据厂房的入出库口位置灵活调整线体走向，适配不同的车间布局。

　　从安装边界来看，货架整体安装时需要预留巷道侧的设备运行空间，巷道宽度根据配套存取设备的转弯半径、作业范围预留安全距离，输送线对接生产车间的位置需要预留人员操作、异常处理的维护通道，设备整体的地面载荷要求根据货架满载重量核算，安装前需要对地面做硬化处理，保证长期满载运行下地面沉降量控制在允许范围内。功能层面，这套设备可实现货物的自动入库、自动存储、自动出库的全流程作业，入出库工位设置的检测点位可对货物的外形尺寸、位置进行检测，避免超宽、超高、位置偏移的货物进入货架造成卡滞，货架的每个货位都预留了货位检测元件的安装点位，可实时反馈货位的占用状态，对接仓储管理系统后可实现库存的可视化管理。

　　结构细节上，货架的立柱采用专用冷弯型钢，截面经过辊压成型，配合挂片式的横梁连接结构，安装时不需要焊接，全部采用螺栓、挂接组合，拆装调整方便，横梁的承载能力按照单货位额定载荷做挠度校核，保证满载状态下横梁的变形量在允许范围内，不会出现货物滑落、结构变形的问题。输送线的驱动单元采用减速电机搭配链传动的结构，传动部件设置在输送线侧方的护罩内部，避免杂物卷入传动机构，线体的支腿同样配置可调地脚，可根据现场地面情况调整线体高度，保证与货架端的存取工位高度一致，移栽机构采用顶升平移的结构，可实现货物在不同输送段之间的平稳转移，移栽过程中不会对货物造成冲击。整套模型的结构装配关系完整，各个运动部件的运动行程、干涉检查都经过验证，可直接用于仓储方案的布局演示、结构件的工程图输出，也可作为同类立体仓储设备设计的参考模板，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
