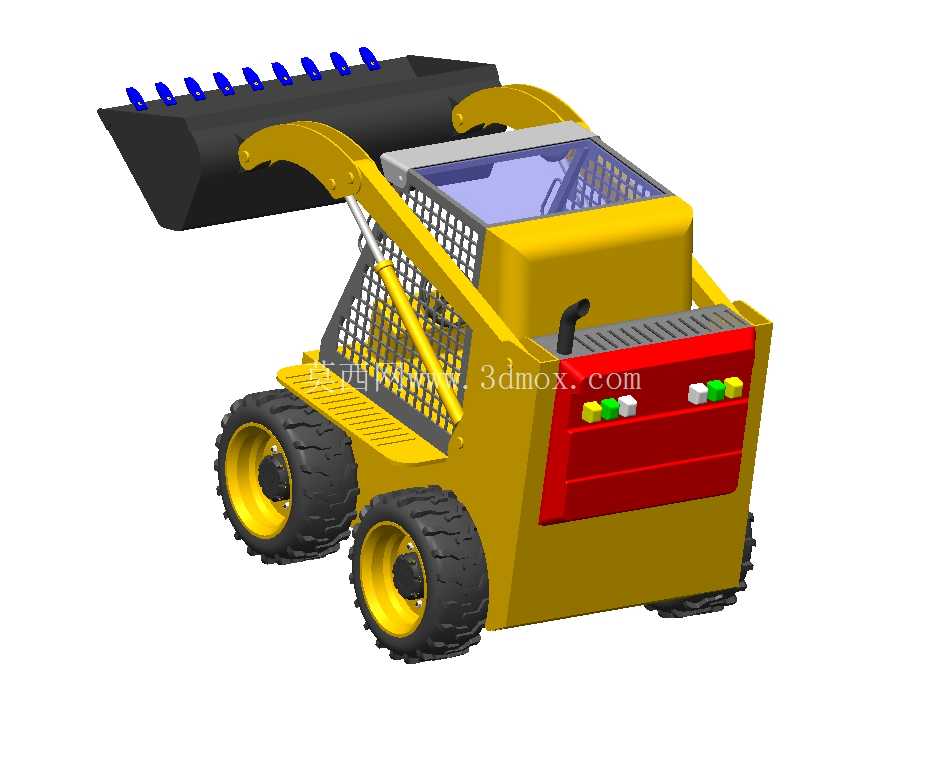

小型滑移式工程装载作业设备结构建模

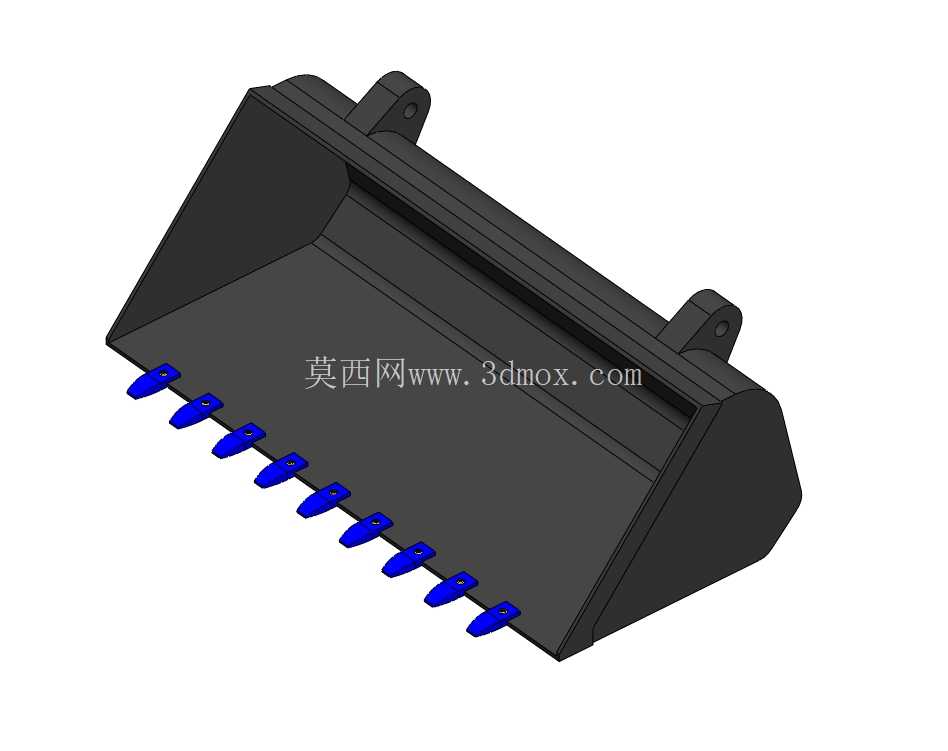

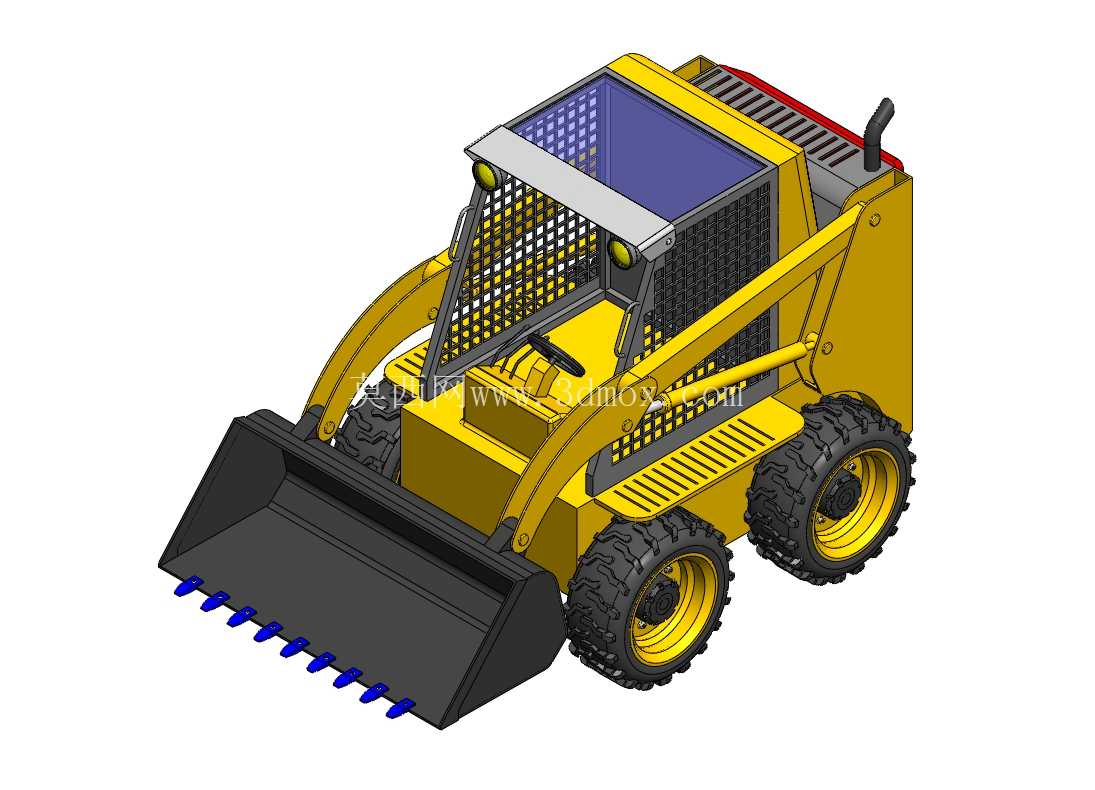

　　这款滑移式小型装载设备的三维建模，完全围绕狭小场地作业的实际需求展开结构设计，区别于常规大中型装载机的布局逻辑，整机采用轮式滑移转向架构，能够在设备自身长度范围内完成原地转向，适配厂房内部物料转运、市政巷道施工作业、农场仓内堆料整理、地下管廊配套施工等常规装载设备无法进入的受限作业场景。从实际作业用途来看，该设备可通过快换属具接口适配铲斗、破碎锤、抓夹、扫路辊等不同工作装置，本次建模呈现的是标配通用铲斗状态，铲斗前缘设置了可拆卸的斗齿结构，针对散状砂石、松散土方、工业碎料、仓储粮堆等不同物料的铲装作业，斗齿的切入角度经过反复校核，保证铲入物料时的阻力分布均匀，避免作业过程中出现偏载导致的结构件疲劳损伤。

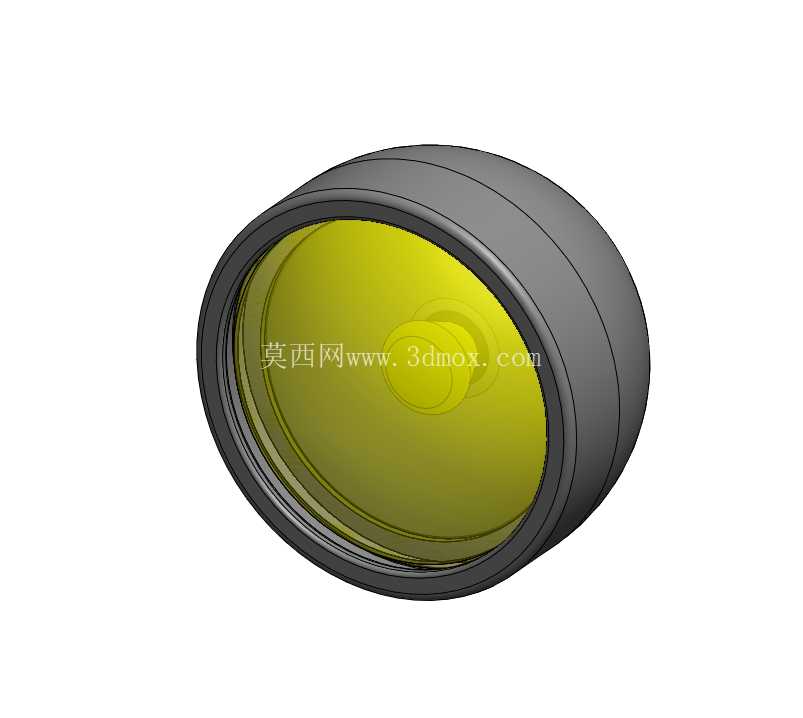

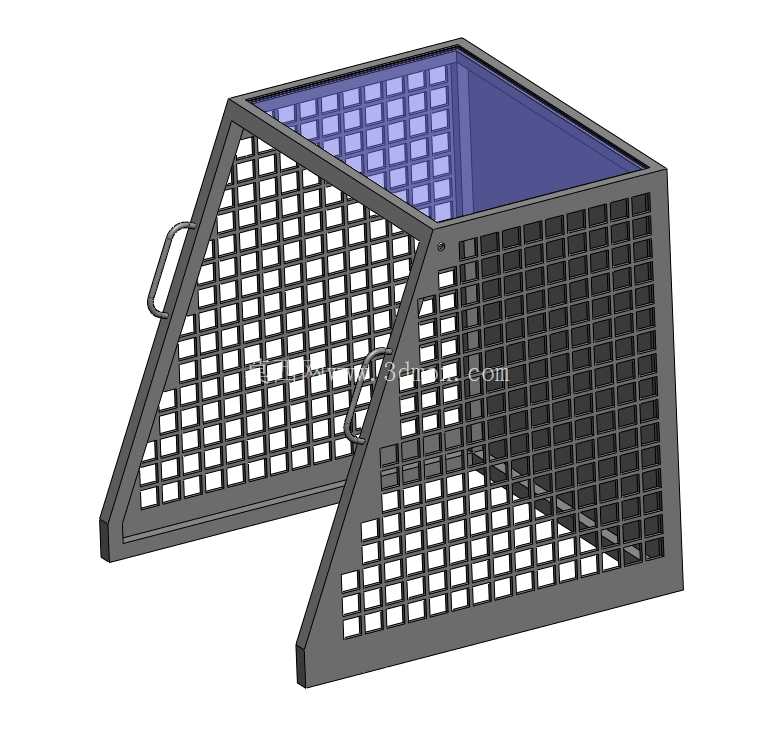

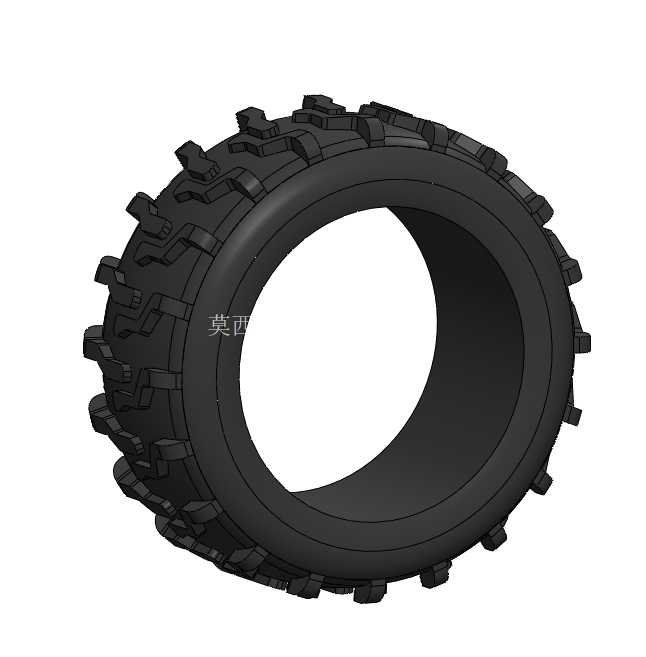

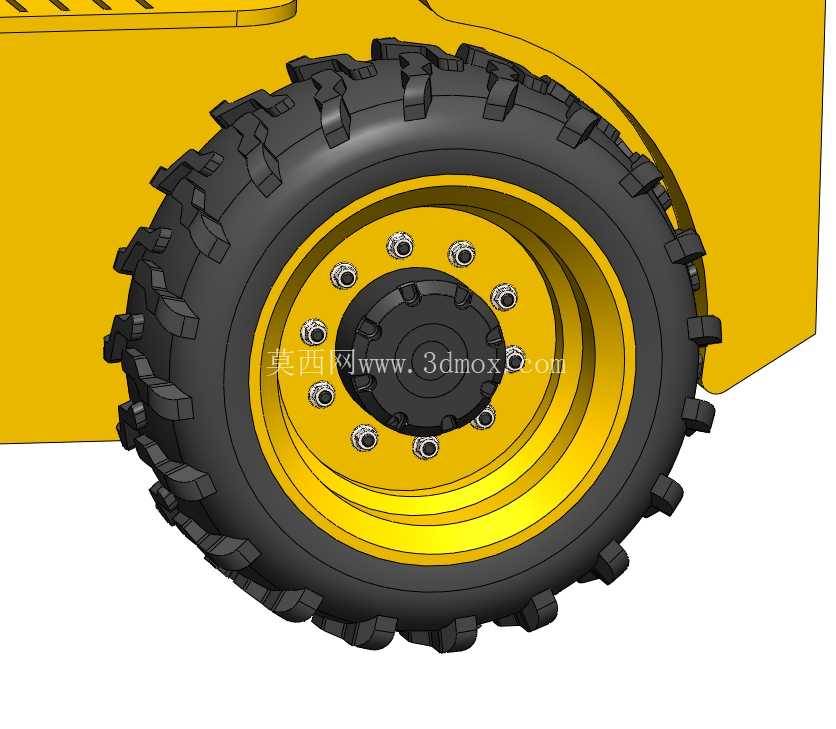

　　在功能特性的设计层面，建模过程中重点还原了滑移装载机的核心结构逻辑：驾驶室采用防落物防滚翻的框架式结构，前部设置网格状防护网，既保证驾驶员作业时的前方视野，又能阻挡铲装作业中飞溅的碎石、物料冲击驾驶区域；动臂采用双侧对称的箱型焊接结构，铰接点位置的布置经过多轮运动仿真验证，保证举升过程中铲斗的角度变化符合收斗、举升、卸料的作业轨迹要求，不会出现物料撒漏的情况；行走系统采用四轮独立驱动的布局，轮胎选用深花纹的工程耐磨轮胎，适配泥泞、碎石、硬化路面等多种不同的作业地面，轮距与轴距的匹配经过反复调整，保证原地转向时的轮胎滑移量处于合理区间，减少轮胎的非正常磨损。

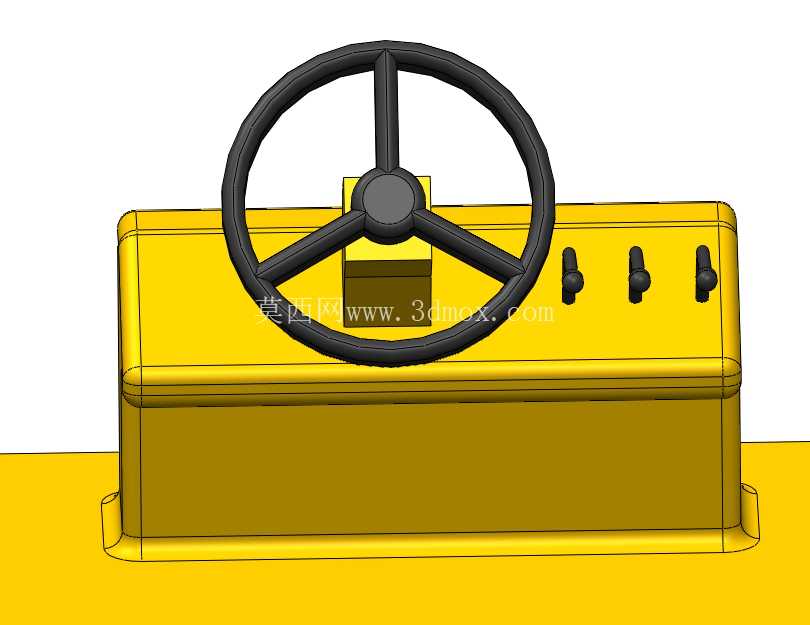

　　从设计思路的角度出发，建模时没有一味追求外观的视觉效果，而是优先还原实际设备的装配逻辑与安装边界：整机的宽度控制在1.8米以内，高度控制在2米以内，完全适配常规厂房门、地下通道入口的通行尺寸要求，能够顺利进入狭小作业区域；发动机舱布置在设备后部，既可以通过设备后部的重量平衡前端铲斗满载时的倾覆力矩，保证作业稳定性，也方便日常维护时打开舱盖进行滤芯更换、油液检查等操作；散热系统的进风、出风通道在建模时做了完整的结构还原，避免后续做结构改进时出现散热干涉的问题；驾驶室内部的操作空间按照人机工程学尺寸布置，操纵杆、踏板的位置符合常规成年人的操作 reach 范围，减少长时间作业的操作疲劳。

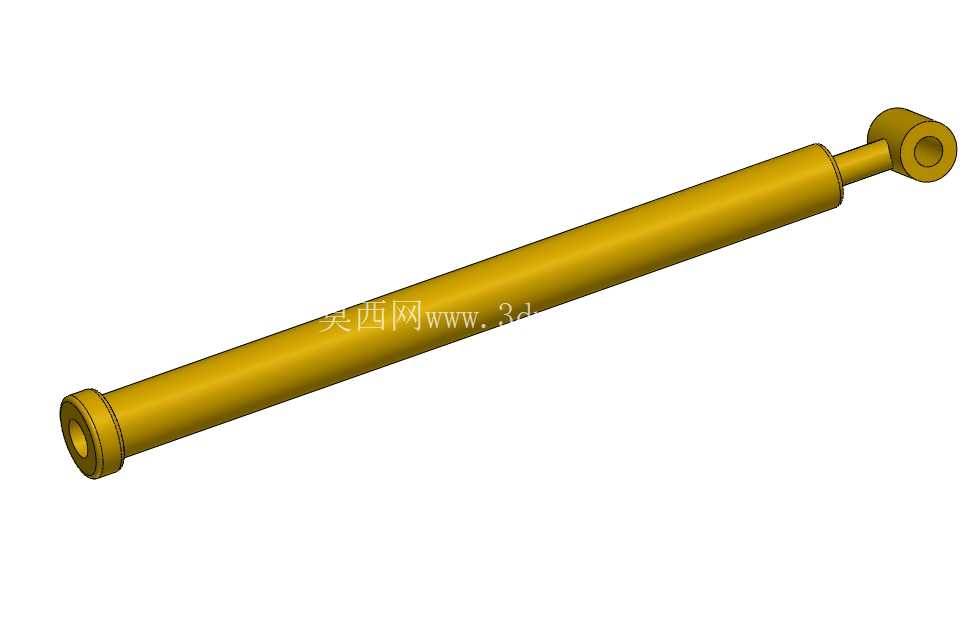

　　在细节结构的处理上，建模时对各个铰接点的销轴、衬套安装位置都做了准确的还原，预留了润滑脂加注的结构空间，方便后续做装配仿真、运动干涉检查时能够直接调用模型进行验证；铲斗与动臂之间的连接摇臂、拉杆结构，按照实际的杠杆比进行建模，保证转斗油缸的行程能够匹配铲斗从下挖位置到最高卸料位置的全角度转动需求；后部的配重结构外形与整机轮廓做了一体化的设计，既满足重量配平的需求，也避免出现突出的棱角影响设备在狭窄空间内的通行；顶部的工作灯、排气尾管、安全扶手等附属结构，也都按照实际设备的安装位置做了1:1的还原，没有做简化省略，方便后续做渲染出图、虚拟仿真场景搭建时直接使用。

　　针对不同作业场景的适配性，建模时也考虑了属具快换接口的安装尺寸，快换装置位于动臂前端，采用通用的滑移装载机属具连接标准，能够兼容市面上绝大多数的同规格属具，不需要对动臂结构做额外修改就可以完成不同工作装置的切换；液压管路的布置沿着动臂内侧的走线槽固定，避免作业过程中管路被物料剐蹭损坏，管路的弯曲半径符合液压系统的安装要求，不会出现折弯导致的通流面积减小问题；燃油箱、液压油箱的布置位置在机身两侧下部，既降低整机重心提升作业稳定性，也方便日常加油、检查油位的操作；整机的维护保养开口位置都做了预留，日常需要检查的油位标尺、加注口、空滤位置都处于方便操作的区域，不需要拆解过多的覆盖件就可以完成常规保养作业。
