CSWP认证考试三角形段练习构件

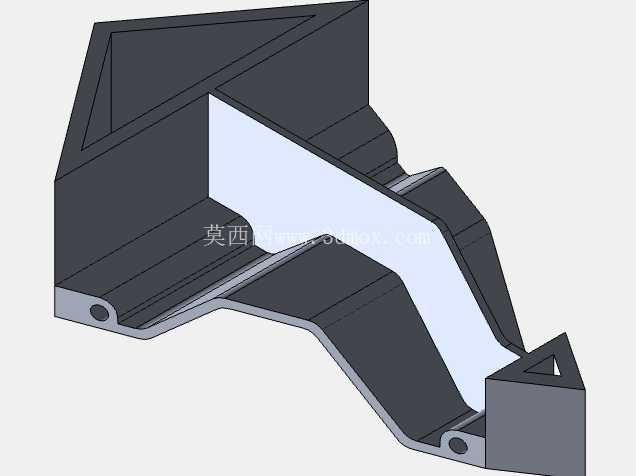

　　该构件是面向CSWP认证技能考核设计的练习类结构件，核心对应考试第一段三角形特征建模的考核要点，在机械设计技能训练场景中，主要用于帮助从业者熟练掌握多段弯折结构、三角截面特征、局部安装孔位的建模逻辑，也可作为结构设计入门阶段的特征拆解练习载体，帮助建模人员建立从二维草绘到三维实体生成的完整设计思维。从实际功能特性来看，该构件采用三角截面作为端部主体结构，三角构型本身具备优异的抗形变能力，在同等材料用量下比矩形截面拥有更高的结构刚度，适合作为小载荷工况下的连接支撑段使用；构件中段采用连续弯折的薄壁结构，弯折处做了等半径过渡处理，避免应力集中导致的结构失效，端部预留的圆形通孔为安装定位孔，可通过销轴与相邻构件实现铰接连接，满足小角度摆动的装配需求。

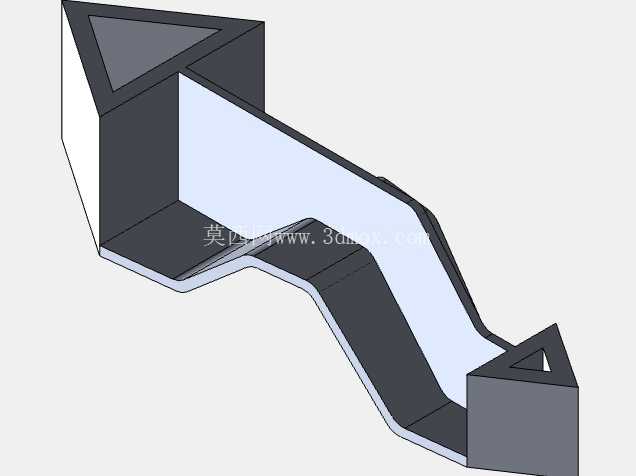

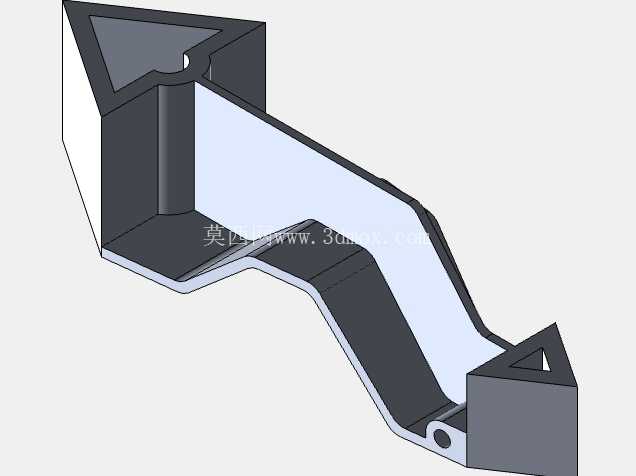

　　设计思路上，该构件完全贴合CSWP考试对建模逻辑的考察方向，建模起始阶段优先绘制端部三角形封闭草绘，通过拉伸生成端部实体基础，再沿构件走向绘制连续弯折的引导线，采用薄壁拉伸特征生成中段连接结构，过程中需要严格控制草绘的几何约束关系，确保三角截面的角度、边长尺寸完全匹配考核要求，弯折段的壁厚保持均匀一致，避免出现壁厚突变导致的建模错误；最后在端部铰接位置通过切除拉伸生成安装通孔，孔位与端面的同轴度、孔边的倒角处理都需要符合常规机械加工的工艺要求，确保模型不仅满足建模考核的尺寸要求，也具备实际生产的工艺合理性。

　　从安装边界与尺寸控制角度来看，端部三角结构的外接轮廓尺寸需要匹配相邻铰接构件的安装空间，不能出现装配干涉，中段弯折结构的走向需要避让周边其他组件的运动路径，弯折段的弯曲半径需要兼顾结构刚度与成型工艺性，若采用钣金加工方式制作该构件，弯折半径不能小于材料厚度的1.5倍，避免弯折处出现开裂；端部安装孔的孔径公差需要按照H7级精度控制，确保与销轴的配合间隙满足铰接转动的需求，孔位中心到三角端面的距离需要严格控制，保证装配后构件的摆动角度在设计范围内。

　　在日常建模练习中，这类构件可以帮助设计人员熟练掌握草绘约束、拉伸特征、薄壁特征、切除特征的组合使用方法，理解结构刚度与截面形状的对应关系，掌握工艺性结构在建模过程中的处理技巧，避免出现只追求外形相似而忽略工程实际要求的建模问题；对于备考CSWP认证的从业者来说，反复练习这类构件的建模，可以提升建模速度与尺寸控制精度，熟悉考试中常见的特征组合考察方式，减少考试过程中因约束错误、特征顺序错误导致的建模失败问题。在实际工业场景中，类似构型的构件常被用于小型设备的连杆支撑部位、检测工装的定位连接部位，依靠三角结构的稳定性与弯折段的形变缓冲能力，实现小载荷下的支撑与连接功能，建模过程中掌握的尺寸控制、特征顺序规划能力，也可以直接迁移到实际产品的结构设计工作中，提升三维建模的工作效率与模型的工程实用性。
