CSWP认证考试用杠杆式连接臂结构

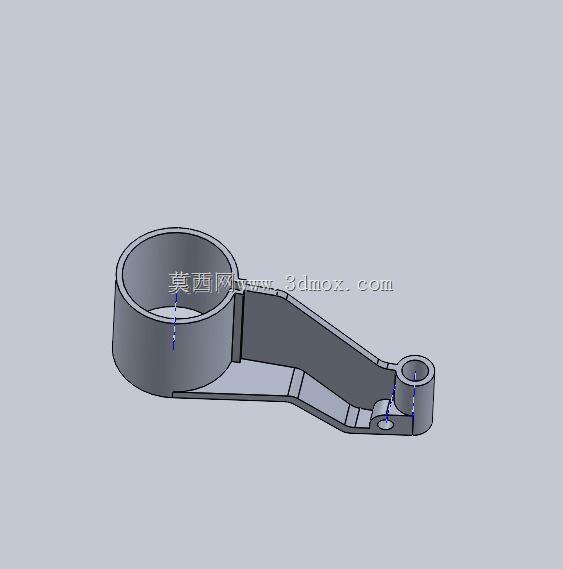

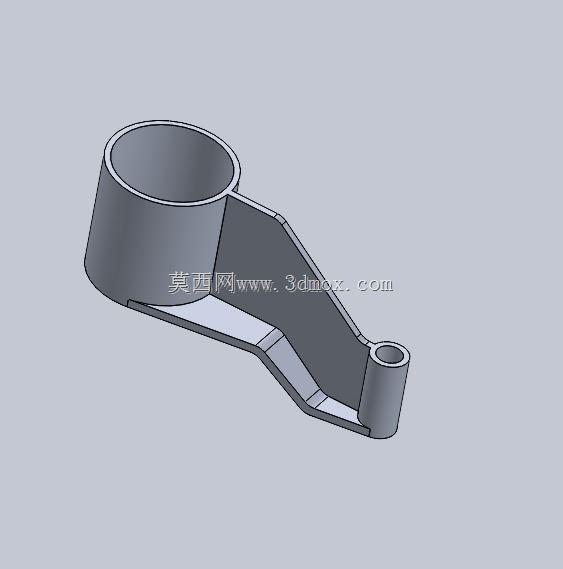

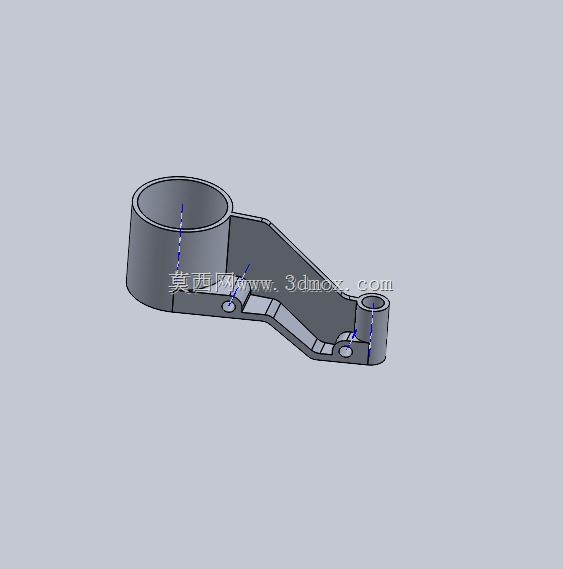

　　该零件属于典型的杠杆式铰接连接结构，在流体控制类阀门的调压执行机构中承担力传递与行程转换的核心作用，日常多配套在减压阀的阀杆与调压膜片组件之间，将膜片感知到的出口压力变化转化为阀瓣的开合位移，实现出口压力的稳定调控。从结构设计逻辑来看，零件一端采用大直径敞口筒状结构，该部位为与膜片顶杆配合的安装位，筒壁设计了均匀的壁厚，既保证与顶杆配合时的同轴度公差，也预留了足够的接触面积分散承压载荷，避免长期往复动作出现局部压溃变形；筒身底部延伸出的斜向臂身采用了变截面设计，靠近大筒端的臂身宽度更大，向另一端小铰接孔逐步收窄，这种设计是基于应力分布仿真结果优化的，大筒端承受膜片传递的轴向推力，载荷更大，更宽的截面可以降低臂身根部的应力集中系数，而靠近小铰接孔的位置主要承受摆转扭矩，收窄截面既可以减少零件整体重量，也能为周边其他组件留出足够的安装避让空间。

　　臂身与两端筒状结构的过渡位置全部采用了圆角过渡处理，没有尖锐的直角棱边，一方面是消除加工过程中的应力集中隐患，提升零件的抗疲劳寿命，毕竟减压阀在工作过程中会随着下游用气量的波动持续产生高频小幅摆转，长期交变载荷下直角位置很容易萌生疲劳裂纹；另一方面圆角过渡也更适配冲压或压铸类的成型工艺，减少成型过程中的材料填充缺陷。零件另一端的小直径筒状结构为铰接安装位，内孔精度要求与阀瓣组件的铰接销轴匹配，孔位与大端筒孔的中心距是整个零件的核心尺寸参数，该尺寸直接决定了杠杆的传动比，进而影响减压阀的调压精度与压力响应灵敏度，设计时该尺寸公差严格控制在±0.02mm范围内，同时保证两个孔的轴线平行度公差不超过0.01mm，避免摆转过程中出现卡滞、偏磨的问题。

　　从安装边界来看，大端筒的外径尺寸需要匹配减压阀上盖内部的安装腔内径，保证臂身摆转时不会与腔体内壁发生干涉，臂身的斜向角度是根据减压阀的额定行程设计的，当膜片达到最大升程时，臂身摆转到极限位置也不会触碰阀体内的其他流道组件；小端铰接孔的高度位置需要与阀瓣组件的铰接位齐平，保证传动过程中力的方向始终沿臂身切线方向，减少额外的侧向分力，降低销轴的磨损速率。在实际工况应用中，该零件长期处于0.1-1.6MPa的气压或液压工作环境中，周边可能存在少量的介质冷凝水或润滑油脂，因此设计时也考虑了材料的适配性，若采用金属材质加工多选用压铸铝合金或锌合金，兼顾强度与轻量化要求，若采用工程塑料加工则多选用添加玻纤的POM材质，具备足够的自润滑性与尺寸稳定性。

　　建模过程中需要重点关注两端筒孔的同轴度、臂身的壁厚均匀性，以及过渡圆角的连续性，尤其是臂身与筒壁衔接的位置，需要保证曲面顺滑过渡，避免出现建模碎面导致后续工程图导出或加工编程时出现错误；同时需要预留合理的拔模斜度，适配后续的成型加工工艺，筒状结构的内壁拔模方向与开模方向保持一致，避免出现倒扣结构增加不必要的模具成本。该结构除了应用在减压阀组件中，也可通用在各类需要小行程杠杆传动的机械机构中，比如小型夹具的压紧臂、自动化设备的微动触发摆臂等场景，只需要调整两端孔的中心距与臂身截面尺寸，即可适配不同的传动比与载荷要求。
