工业级高压气体调压调节器结构设计

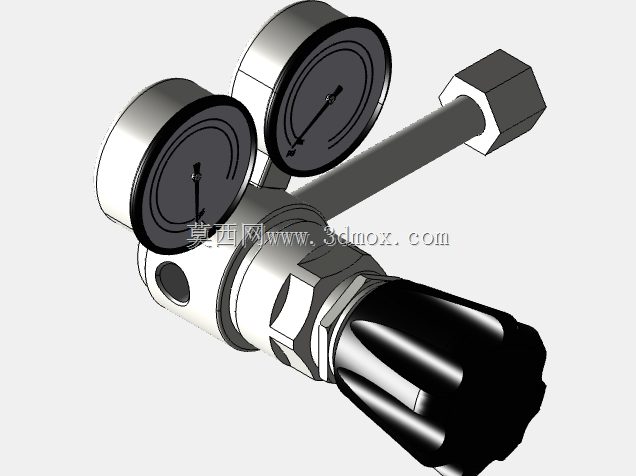

　　这款高压气体调压调节器的三维结构设计，核心围绕工业气路系统的压力稳定输出需求展开，在实验室气路、工业焊接供气、特种气体输送、化工制程供气等场景中，这类部件是保障下游用气设备压力恒定、避免压力冲击损坏精密器件的核心元件。从结构布局来看，模型完整还原了双压力表配置的经典调压阀架构，两个压力表分别对接进气高压腔与出气低压腔，现场操作人员无需额外外接检测仪表，即可直观读取输入端气源压力与输出端工作压力，快速判断气源剩余容量、调压阀工作状态是否正常，这一设计在需要频繁更换气瓶的移动供气场景、多工位集中供气的车间管路中，能大幅降低运维人员的巡检工作量，避免因压力误判导致的生产中断或安全隐患。

　　进出油口采用1/4标准管螺纹接口，这一接口规格是工业气动系统、小型高压气路的通用接口尺寸，适配市面绝大多数标准气动接头、高压气管，安装时无需额外定制转接头，可直接接入现有气路系统，接口的密封面结构在模型中做了精准还原，预留了密封垫圈的安装槽位，实际装配时选用对应材质的密封件即可满足不同气体介质的密封需求，无论是普通压缩空气、惰性保护气体还是无强腐蚀性的工业特种气体，都能保证接口位置无泄漏。调压旋钮采用大尺寸滚花防滑结构，模型中还原了旋钮表面的凹凸防滑纹理，实际操作时即便佩戴劳保手套也能轻松转动调节，旋钮内部的调压弹簧腔、膜片传动结构的装配关系在模型中做了完整呈现，设计时通过调整弹簧刚度与膜片有效作用面积的匹配关系，可实现输出压力的线性调节，避免调压过程中出现压力跳变、输出不稳的问题，调节螺杆的行程限位结构也做了还原，可防止操作时过度旋拧导致内部膜片、弹簧组件过载损坏。

　　阀体主体采用锻造结构的外形设计，流道做了平滑过渡处理，减少高压气体流经阀体时的紊流与压力损失，进气端的过滤腔预留了滤芯安装位置，可过滤气源中携带的固体杂质，避免杂质进入调压腔损坏密封膜片或下游精密气动元件。安装边界方面，阀体的进气接口与出气接口呈90度垂直布局，这种布局既适合直接安装在气瓶瓶口做一级调压，也适合通过支架固定在墙面、设备面板上做二级调压，阀体的整体外形尺寸紧凑，双压力表的朝向可根据安装空间调整，在狭小的设备机柜内安装时，可转动压力表调整读数朝向，方便运维人员观察数值。从建模细节来看，所有零件的装配间隙都做了符合工程实际的预留，调压旋钮与阀体之间的防尘密封槽、压力表与阀体连接的密封螺纹、阀体各腔室的分隔壁厚都按照高压容器的设计规范做了对应设置，既满足高压工况下的强度要求，又不会过度增加阀体重量，兼顾了结构强度与便携性，适合在移动供气装置、现场抢修设备上搭载使用。
