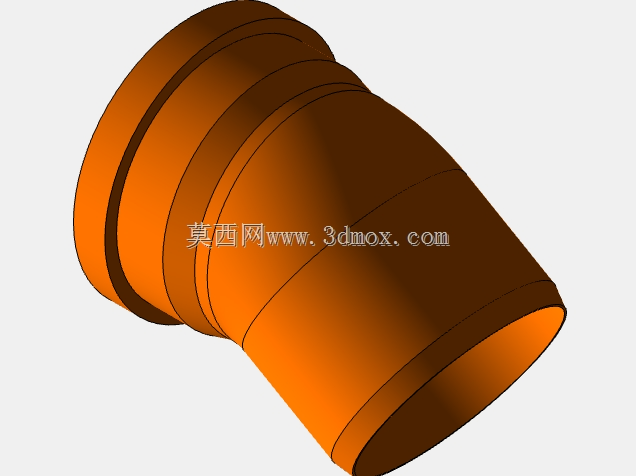

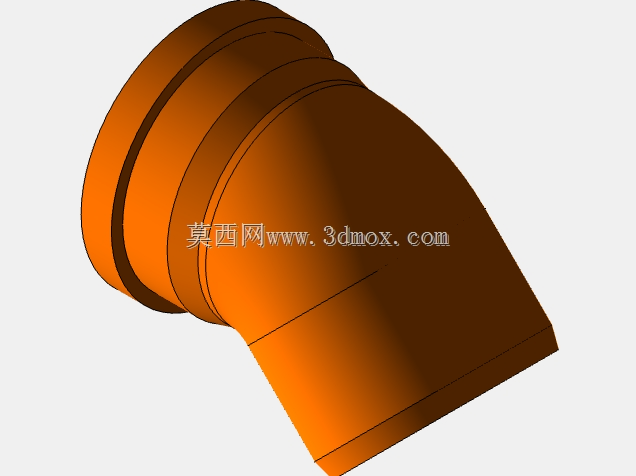

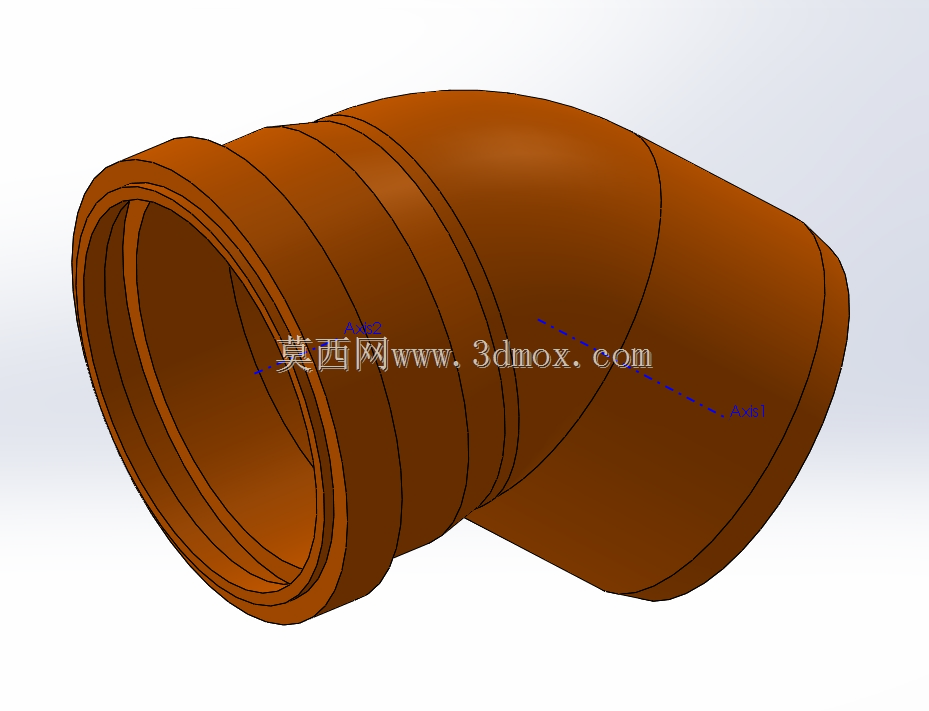

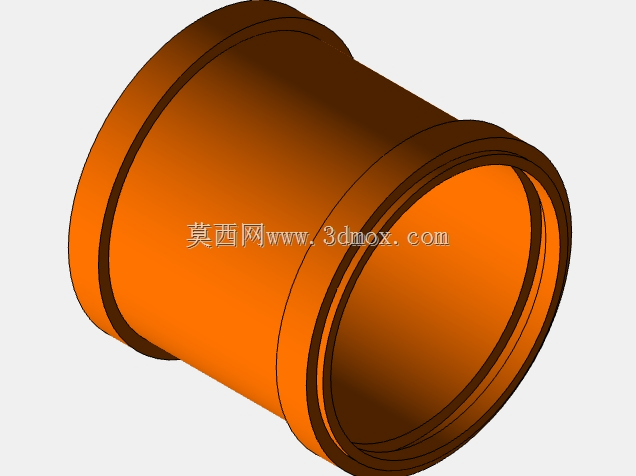

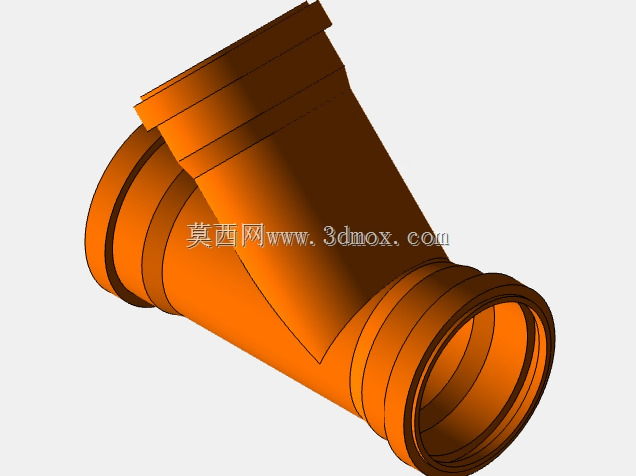

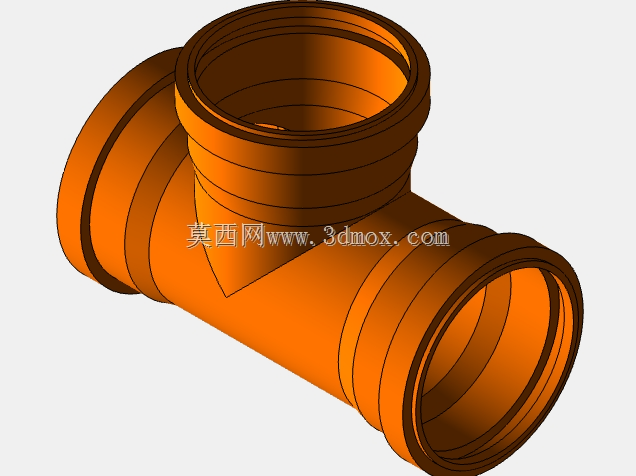

变径式排水管道弯头连接配件

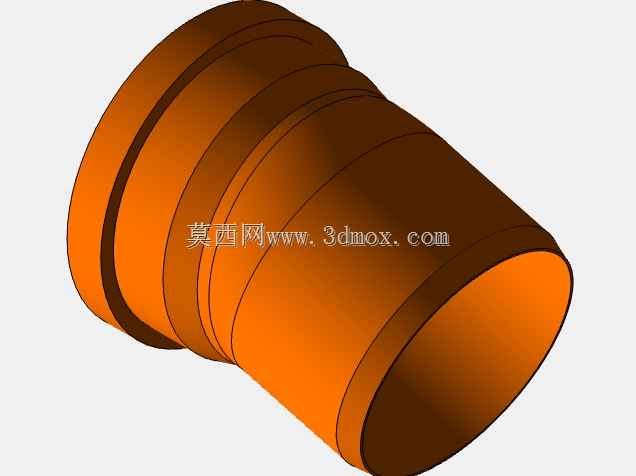

　　在民用建筑给排水、市政管网接驳、工业废水输送的现场施工环节，不同管径的管线转向衔接一直是管路布设中常见的工况，这类变径弯头配件就是为解决该场景下的连接需求设计的。不同于等径弯头仅需匹配同规格管材的密封与承重，该配件在结构上整合了变径过渡与90度以内转向的双重功能，省去了施工中单独加装变径接头再对接弯头的冗余步骤，能有效减少管路接口数量，降低渗漏风险点。从结构设计逻辑来看，该配件采用承插式连接结构，大口径端设置有多道环形密封槽，安装时可配套橡胶密封圈实现与上游管材的过盈配合，槽道的间距与深度经过适配，既保证密封圈压缩量处于合理区间，避免长期使用后密封圈老化回弹不足导致的渗漏，也能在管材受外力轻微偏移时提供一定的形变补偿量。

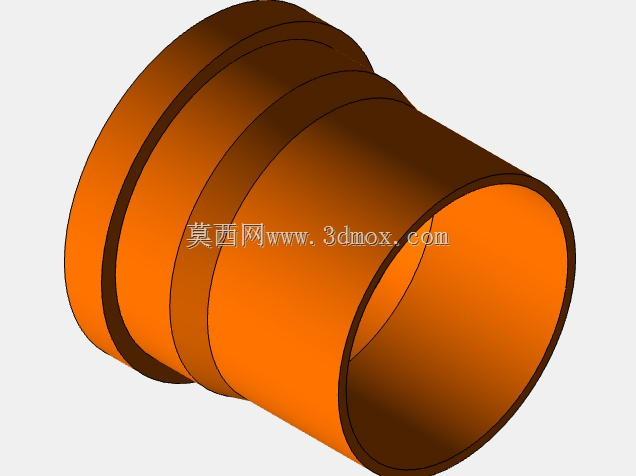

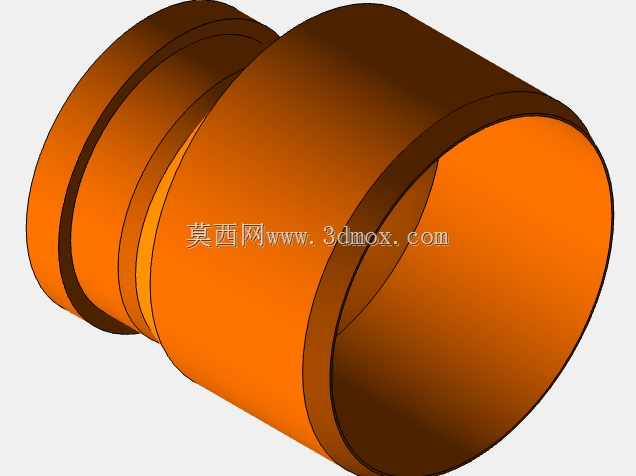

　　小口径端的锥度过渡段采用流线型圆弧设计，而非生硬的直角变径，这种设计能大幅降低水流经过变径位置时的局部阻力系数，减少排水过程中的紊流与噪音，同时避免污水中携带的纤维、杂物在变径台阶处堆积造成管路堵塞。在安装边界的考量上，该配件的轴向长度与转弯半径经过优化，在满足最小转弯半径排水要求的前提下，尽可能压缩了安装占用的空间，适合在管井、吊顶内等布设空间局促的场景使用。配件外壁的环形加强筋并非均匀分布，而是在受力集中的转弯外侧、承插口根部位置做了加厚处理，在控制整体壁厚、降低材料成本的同时，保证了配件承受土压、管路水锤冲击时的结构强度，避免长期受压出现开裂变形。

　　实际选型过程中，结构设计人员需要注意，该配件的承插深度有明确的配合公差要求，安装时不能为了调整管线长度随意切割承插段，否则会破坏密封槽结构导致密封失效；同时过渡段的流线型内壁在建模时需要做连续曲率校验，避免出现局部逆坡或者台阶，否则会影响排水通畅性。不同于压力管路配件需要承受较高的内压，排水类配件多数工况为重力流，因此设计时更多侧重内壁的光滑度与流道的顺畅性，该配件的内壁做了等壁厚处理，不会出现局部壁厚突变导致的流道缩径，能保证设计排水流量达到标称值。在老旧管网改造项目中，这类整合了变径与转向功能的配件还能减少现场切割、配接的工作量，降低改造过程中对现有管线的破坏，缩短施工周期。

　　建模过程中需要特别注意承插口的尺寸公差配合，密封圈槽的宽度与深度要匹配对应规格的密封圈尺寸，过渡段的曲面要做G2连续处理，避免加工时出现应力集中点，同时外壁的加强筋位置要与安装时的管卡固定位错开，避免影响管卡的安装固定。
