600mm三节式重载抽屉滑轨结构设计

　　在工业柜体、重型工具柜、特种车载储物单元以及高端定制家具的结构设计中，抽屉导轨是决定抽拉部件运行稳定性、承载能力与使用寿命的核心功能构件，本次涉及的600mm长度规格导轨，是针对中等深度储物空间开发的三节式全伸展滑动部件，能够满足抽拉部件完全拉出柜体的使用需求，避免常规两节导轨存在的后部储物空间取放不便的问题。从实际应用场景来看，这类长度的导轨覆盖了绝大多数标准深度的工业工具柜、实验室设备储物抽屉、房车嵌入式储物单元以及民用家具的大尺寸抽屉使用需求，相比短规格导轨，600mm的行程能够适配深度在550mm左右的柜体安装空间，预留出前后端的安装调节余量，避免安装过程中出现导轨与柜体侧板干涉、抽拉行程不足的问题。

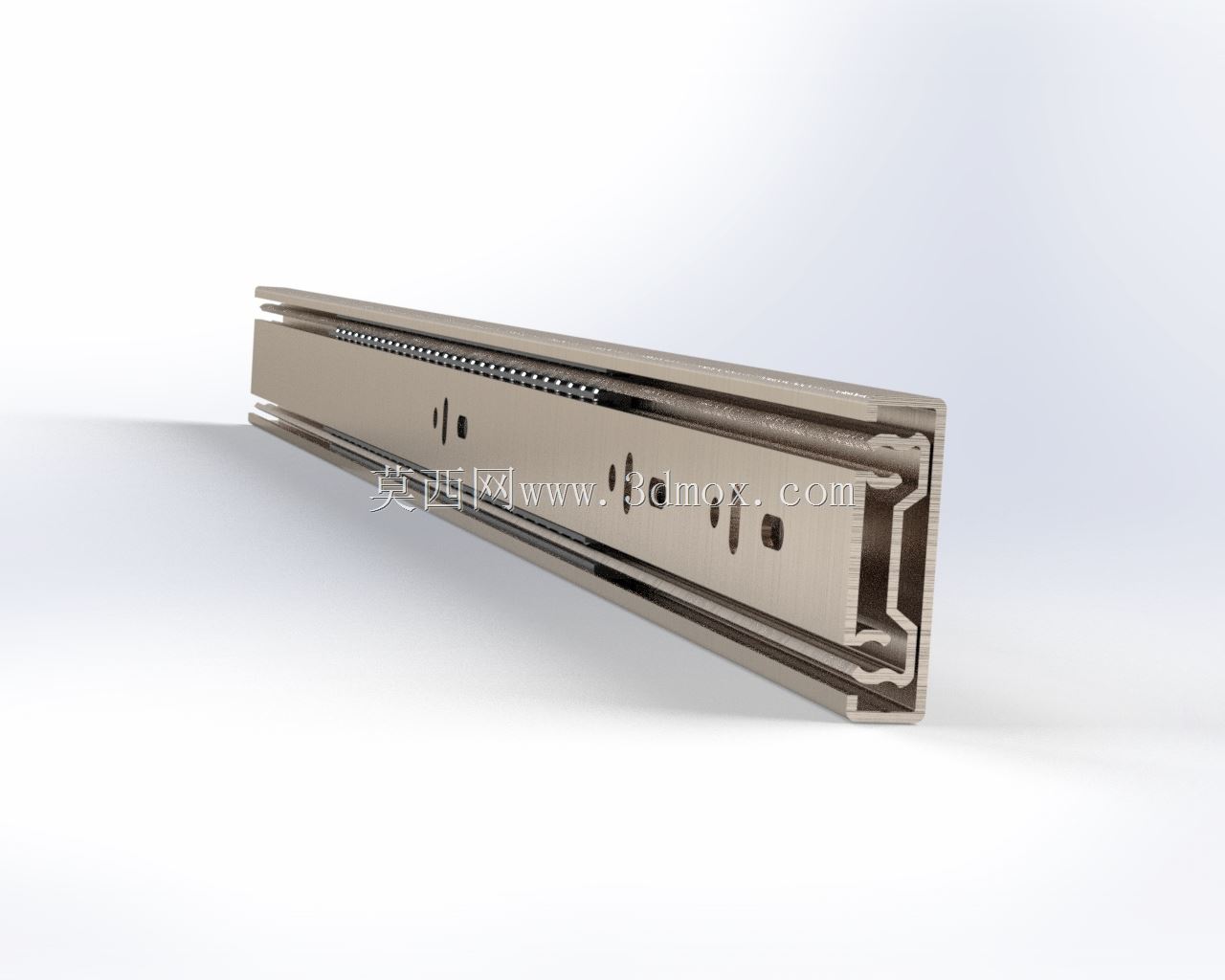

　　从功能特性层面分析，该导轨采用三节嵌套式结构设计，通过内外轨与中间轨的配合实现全行程伸展，轨道内部集成的钢珠保持架能够均匀分布滚动体，在抽拉过程中将滑动摩擦转化为滚动摩擦，大幅降低抽拉阻力，同时保证各节轨道之间的受力均匀，避免局部应力集中导致的轨道变形。在承载能力设计上，该规格导轨针对常规抽屉的静载与动载需求做了结构强化，轨道型材采用冷轧钢板冲压成型，截面做了多道折弯加强筋设计，在不增加材料厚度的前提下提升了轨道的截面惯性矩，抵抗侧向弯矩与垂直载荷的能力相比平板结构提升40%以上，能够满足满载荷状态下长期抽拉无明显形变的使用要求。设计过程中首先需要明确安装边界条件，600mm长度的导轨闭合状态下总长度为600mm，完全伸展后的总行程约为550mm，安装时需要保证柜体侧板与抽屉侧板的平行度公差控制在1mm/m以内，否则会出现抽拉卡滞、滚动体异常磨损的问题；导轨的安装孔位采用标准化的间距设计，预留了前后调节余量，能够适配不同板材厚度的柜体与抽屉连接，安装时可以根据实际装配误差微调导轨的前后位置，保证两侧导轨的同步性。

　　从结构细节来看，导轨的端部设计了限位挡块，能够在抽屉完全拉出与完全闭合时起到硬限位作用，避免抽拉过程中出现轨道脱开、抽屉滑落的安全隐患，同时挡块位置设置了缓冲接触点，降低开合过程中的碰撞噪音；轨道表面采用镀锌钝化处理，能够在常规室内环境下起到防锈作用，对于潮湿环境使用的场景，也可以更换为不锈钢材质的同规格导轨，满足防腐使用需求。在实际选型过程中，需要根据抽屉的满载重量选择对应载荷等级的导轨，600mm规格的常规款导轨单副额定动载通常在35-45kg区间，能够满足绝大多数普通储物抽屉的使用需求，如果是存放重型工具、工业物料的抽屉，则需要选择加厚型材的重载款，同时需要注意安装时的螺丝固定数量，每根导轨的固定螺丝不应少于6颗，保证受力点均匀分布，避免长期使用后导轨出现松动变形。

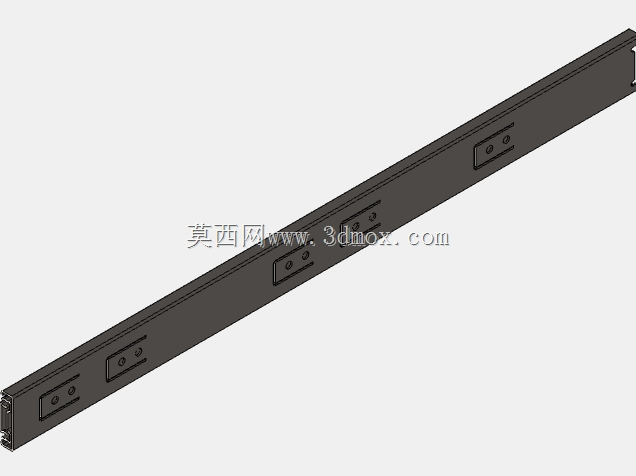

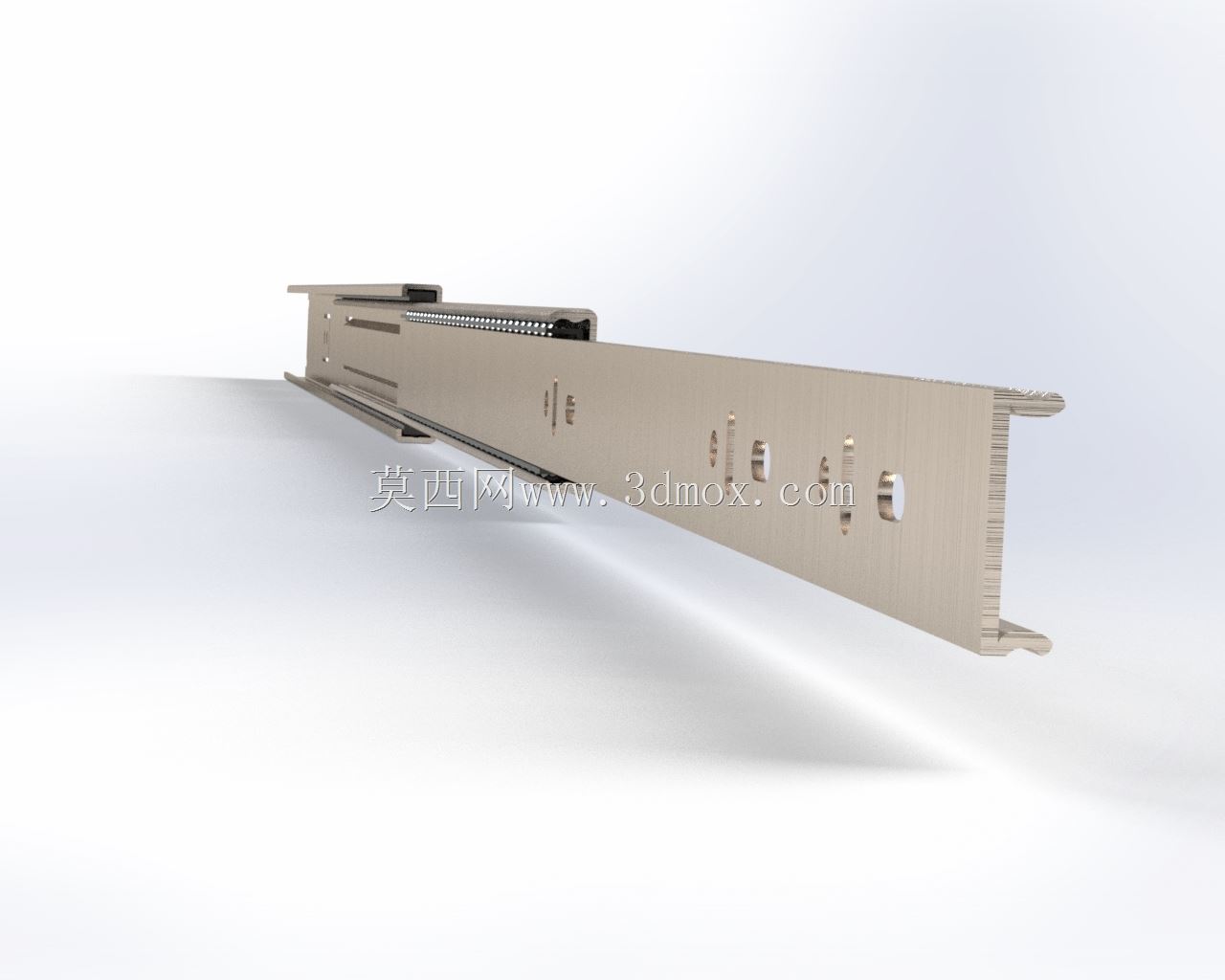

　　从三维建模的角度来看，该导轨的模型完整还原了各节轨道的截面形状、钢珠保持架的结构、安装孔位的尺寸与位置、限位挡块的结构细节，能够直接用于柜体设计的装配干涉检查、抽拉行程模拟，也可以作为非标导轨二次开发的基础模型，通过修改截面参数、长度尺寸快速衍生出不同规格的导轨产品，大幅缩短结构设计的周期。在装配验证环节，通过模型可以提前模拟导轨在不同抽拉位置的间隙变化，检查抽屉与柜体周边构件的干涉情况，避免实际加工装配后出现抽拉卡滞、行程不足的问题，同时可以根据模型的安装孔位直接输出柜体侧板与抽屉侧板的孔位加工图纸，提升生产加工的精度与效率。
