六角轴气动活塞结构设计

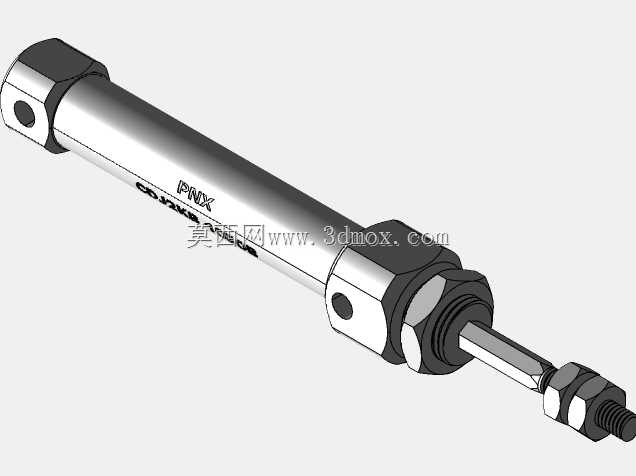

　　在气动执行机构的实际选型与结构设计工作中，活塞作为气缸内部完成压力能转换为机械能的核心承载部件，其结构合理性直接决定整套气动回路的动作可靠性与运行寿命，这款带六角轴结构的气动活塞，主要适配紧凑型针型气缸的内置安装需求，常见应用场景覆盖轻工自动化装配线的工件顶出工位、小型工装夹具的夹紧动作执行、电子元器件检测设备的探针驱动单元，以及CA6140类普通车床的气动改造辅助进给模块，在这类安装空间局促、输出扭矩有明确要求的工况下，常规圆形轴活塞容易出现周向转动偏移，导致末端执行件定位偏差，而六角轴的结构设计从根源上规避了活塞往复运动过程中的周向转动问题，不需要额外加装导向防转销，能有效压缩气缸整体的径向安装尺寸。

　　从功能特性层面看，这款活塞的密封槽采用等距宽槽设计，适配标准Y型聚氨酯密封圈与导向环的安装，活塞主体的端面做了0.2mm的倒角处理，既方便装配时密封圈顺利滑入缸筒内壁，避免密封件被锐边切损，也能在活塞运行到行程端点时减少与端盖的硬接触冲击，六角轴与活塞本体的连接采用一体加工成型结构，相比传统的销轴连接或者螺纹连接结构，消除了连接间隙带来的回程误差，在频繁往复动作的工况下，不会出现轴体松动脱落的故障。设计过程中，首先要匹配对应缸径的内壁公差，活塞外圆与缸筒的配合间隙控制在0.02-0.04mm之间，间隙过大会导致内泄漏量超标，降低气动系统的压力利用率，间隙过小则会增大活塞运行的摩擦阻力，甚至出现卡滞现象，尤其是在气源处理不达标、压缩空气含有少量冷凝水与杂质的车间工况下，合理的配合间隙能预留一定的容污空间，降低活塞拉缸的故障概率。

　　外形尺寸与安装边界方面，这款活塞的轴向总长度根据对应气缸的行程范围做了适配，六角轴的对边尺寸严格遵循标准气动元件的尺寸规范，伸出端的轴端做了内螺纹孔设计，方便直接连接末端的压头、推块或者夹爪部件，不需要额外加装连接转接头，活塞的两个端面都预留了缓冲垫安装位，当气缸配置端部缓冲结构时，缓冲垫能吸收活塞到达行程终点时的剩余动能，降低动作噪音与结构冲击。在实际建模过程中，需要重点关注六角轴与活塞本体过渡位置的圆角处理，这个位置是应力集中的高发区域，在活塞频繁承受轴向推力的工况下，直角过渡很容易出现应力疲劳裂纹，因此过渡圆角的R值不小于1.5mm，同时要保证加工过程中这个位置的表面粗糙度不高于Ra1.6，减少应力集中源。另外，活塞上的密封槽槽口位置做了微小的卸荷槽设计，当活塞快速往复运动时，密封圈背压侧的残留空气能通过卸荷槽及时排出，避免密封圈在背压作用下出现翻转、挤入配合间隙的问题，这一细节设计在高速气动回路中尤为重要，很多常规活塞设计容易忽略这一点，导致密封圈使用寿命大幅缩短。

　　从实际应用反馈来看，这类六角轴防转活塞在短行程、高频动作的工位上表现稳定，相比带导杆的防转气缸，采用这种活塞的普通紧凑型气缸成本能降低40%左右，同时径向安装尺寸更小，适合在密集排布的多工位自动化设备上使用。设计时还要考虑活塞材质的选型，主体采用铝合金材质做硬质氧化处理，既能保证零件整体重量轻，降低往复运动的惯性冲击，硬质氧化层的表面硬度也能满足耐磨要求，不需要额外加装导向套就能满足百万次以上的往复运行寿命，六角轴的表面做了抛光处理，降低与端盖导向孔之间的摩擦阻力，减少运行过程中的磨损量。在装配逻辑上，这款活塞不需要特殊的专用工装，依次将导向环、密封圈卡入对应槽位后，就能直接推入缸筒完成组装，对一线装配人员的技能要求较低，适合批量生产装配场景。
