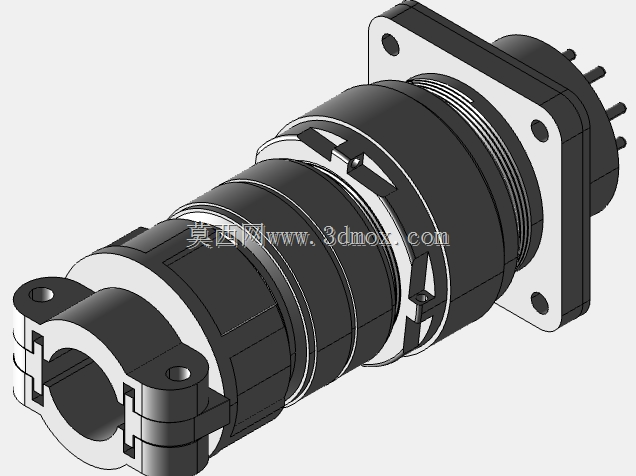

十针法兰安装式KUKDONG圆形连接器结构

　　这款十针圆形连接器主要面向工业设备内部的多回路信号与小功率电源传输场景，常见于机床控制柜内部走线、自动化检测设备的传感信号接驳、户外工业模组的电气连接环节，在需要频繁插拔维护、同时对连接对位精度有一定要求的工位上适配性较强。从结构设计来看，产品采用方形法兰盘作为安装基准，法兰盘四角预留安装通孔，可直接通过螺栓固定在设备面板或舱体壁面上，安装时法兰盘与安装面之间可加装密封垫片，满足常规工业场景的防尘防泼溅需求，法兰盘的方形轮廓在安装时可起到防转作用，避免连接器在插拔受力过程中出现跟转松动的问题。

　　连接器主体采用分段式阶梯圆柱结构，对接端设置有卡扣式锁紧结构，插合到位后卡扣自动卡入对接端的限位槽内，可承受常规工况下的拉扯力，避免设备运行过程中因振动、拉扯出现接插件松脱导致的信号中断问题；尾部采用夹爪式线缆固定结构，穿线后可通过旋紧尾部压圈收紧夹爪，抱紧线缆外护套，既可以对线缆进线端做应力释放，避免线缆弯折处的线芯断裂，也能填补线缆与连接器壳体之间的间隙，阻挡粉尘、切削液从尾部进线位置渗入连接器内部。接触件采用10针圆周排布方式，针脚之间的绝缘间距满足低压信号传输的电气间隙要求，可同时传输多路数字量传感信号与小功率控制回路电源，针脚采用插针与插孔配对的接触形式，插合后接触电阻稳定，可适配工业场景下长期通电的使用需求。

　　从安装边界来看，法兰盘的安装孔位间距、连接器主体的圆柱外径、插合后的总长度均按照行业通用的圆形连接器尺寸规范设计，可直接替换同规格的同类型连接器，不需要对设备原有安装面板做二次修改；对接端的插合导向结构带有锥度导向，现场维护插拔时不需要完全目视对位，即可顺利完成插合，降低现场运维的操作难度。壳体采用硬质工程塑料与金属嵌件结合的结构，金属嵌件集中在安装受力与锁紧受力位置，既保证整体结构强度，也能控制连接器整体重量，在移动类工业设备上使用时不会给安装点位带来额外的负重负担；绝缘部分采用耐温绝缘工程塑料，可适应工业设备周边常规的温度波动环境，不会因为设备运行产生的温升出现绝缘性能下降的问题。

　　在实际选型使用中，这类多针圆形连接器常被用于设备模组之间的快拆连接，比如模块化的自动化检测工位，更换不同检测模组时不需要逐根拆线，直接插拔连接器即可完成电气回路的断开与连接，大幅缩短设备换型调试的时间；在户外使用的小型工业设备上，这类带法兰安装的连接器可直接固定在设备外壳上，线缆从设备内部接入连接器尾部，外部对接端直接插合外部线束，不需要额外设计复杂的走线防护结构。建模过程中对卡扣的锁紧行程、夹爪的收紧范围、针脚的伸出长度都做了参数化还原，结构工程师在做设备面板开孔设计、走线空间校核时，可直接调用模型做干涉检查，不需要手动测量实物尺寸，能有效缩短前期结构设计的校核周期，避免出现安装点位空间不足、插合时与周边结构件产生干涉的问题。
