紧凑型多要素集成气象监测传感装置

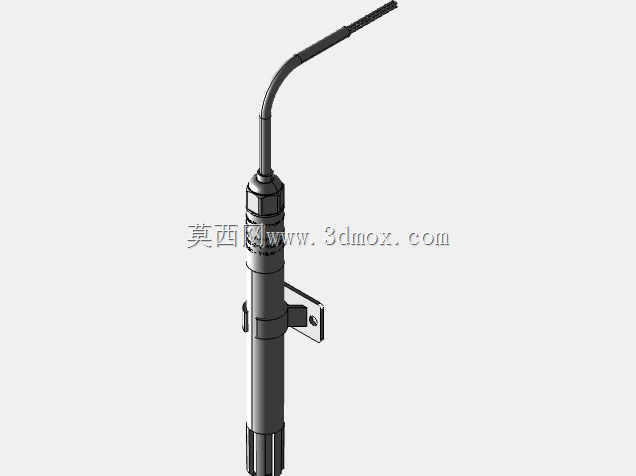

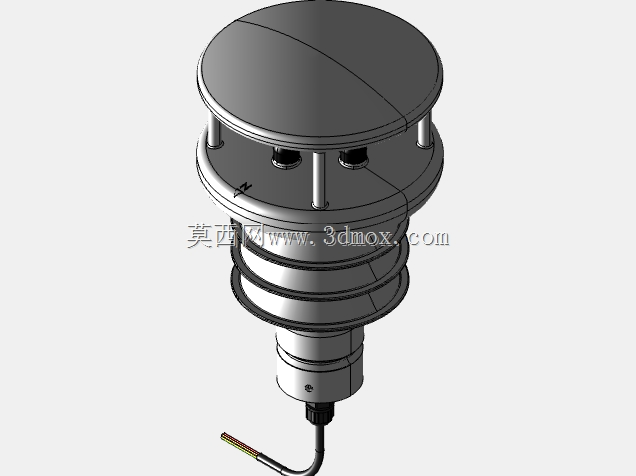

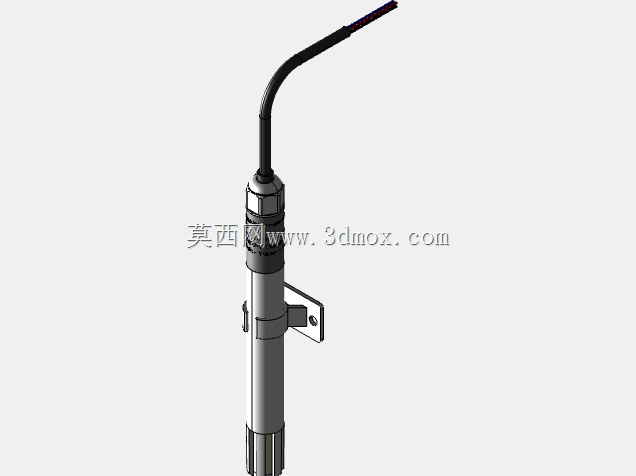

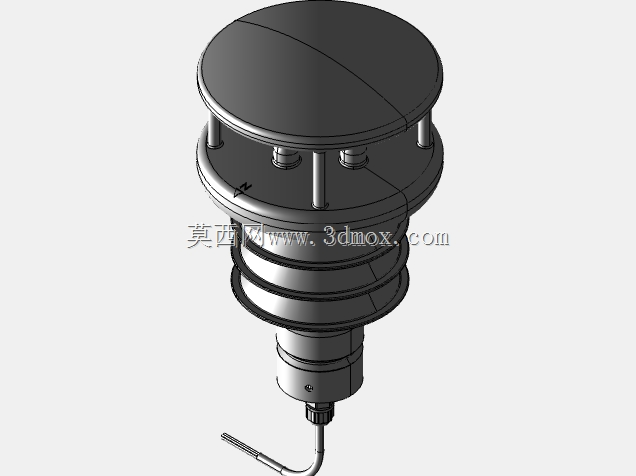

　　这套紧凑型气象监测装置的结构设计，核心出发点是解决野外零散气象参数采集点位布线繁琐、多探头分散安装校准成本高的痛点，在做整机三维建模时，首先要把顶部超声风感的无遮挡通风边界放在优先级最高的位置——最上层的圆形防雨罩直径要略大于下方超声换能器阵列的分布圆，罩体下沿做外翻的浅导水边，既不能让直射雨水淋到换能器工作面，也不能因为罩体伸幅过大遮挡横向自然风的流通路径，建模时反复核对过罩体下缘到换能器安装面的垂直间距，这个间隙留得太小会在侧风工况下形成局部紊流，直接干扰风速风向的声学测算精度，留得过大又会让强降雨时的斜向雨丝飘进换能器腔室。

　　装置中段的多层叠檐结构是整个外壳防护设计的核心，每一层环形挡檐都向外探出壳体侧壁一定距离，檐边做向下的小折边，相邻两层挡檐之间预留均匀的横向通风间隙，这种结构不需要在壳体上开裸露的通孔，就能让环境空气自由流经内部的温湿度感应元件，同时可以阻挡绝大多数直射雨水、扬尘和落叶直接进入传感腔；叠檐的层间距在建模时做了等比例约束，既保证空气交换的响应速度，也能避免冬季积雪在檐缝处堆积封堵通气路径。

　　底部的出线结构做了防水格兰头配合弯型引线的设计，线缆从壳体底端中心引出后自然向下弯曲，避免线缆外皮的冷凝水顺着接口缝隙倒灌进壳体内腔，安装法兰面预留了标准的外螺纹接口，可以直接适配气象立杆、楼顶监测支架、农田墒情立杆、港口航道观测塔架的通用安装座，整机的径向最大轮廓控制在很小的范围内，不需要额外做风拉索加固，在沿海高风速区域部署时，低矮紧凑的外形风阻系数远低于传统分体式风杆加多个独立传感器的组合。

　　从实际部署场景来看，这类集成气象装置常被用在智慧农业田间小气候监测、城市网格化环境观测站、光伏电站场区气象预警、高速公路团雾监测点位、景区生态环境观测点这些场景，不需要现场分别组装风速、风向、温度、湿度、大气压力多个独立探头，整机出厂前就可以完成多参数的联合校准，现场只需要固定底座、接好通讯供电线缆就能投入运行。结构建模时把内部的传感电路板、温湿度采样气道、超声换能器安装座都做了分层堆叠的布局规划，上层超声风腔和下层温压采样腔之间做了隔热分隔，避免电路板工作发热传导到温度感应元件造成测量偏差；壳体所有的拼接接缝都预留了密封胶圈的安装槽位，防护等级可以满足户外长期露天使用的要求，外露的金属紧固件全部选用不锈钢材质，避免长期户外锈蚀导致拆装维护困难。

　　在安装边界的校核上，整机竖直安装后要保证顶部通风罩上方不能有遮挡物，周边的建筑物、树木或者其他设备距离探头的水平距离至少要大于探头自身高度的十倍以上，避免局部地形扰流影响风参数测量；底部出线的弯曲半径做了最小限值约束，建模时把引线的自然弯折形态也做了还原，避免安装时线缆过度弯折导致内部芯线断裂。装置内部集成的信号处理单元可以直接把多个传感元件的采集信号做模数转换，通过引线向外传输标准化的监测数据，不需要外接额外的信号转换模块，整套结构没有外露的活动部件，长期运行不需要定期维护转动轴承，相比传统机械式风杯风标气象站，在沙尘、盐雾、高湿环境下的无故障运行周期要长得多。
