搭扣式快速压紧锁紧夹具结构

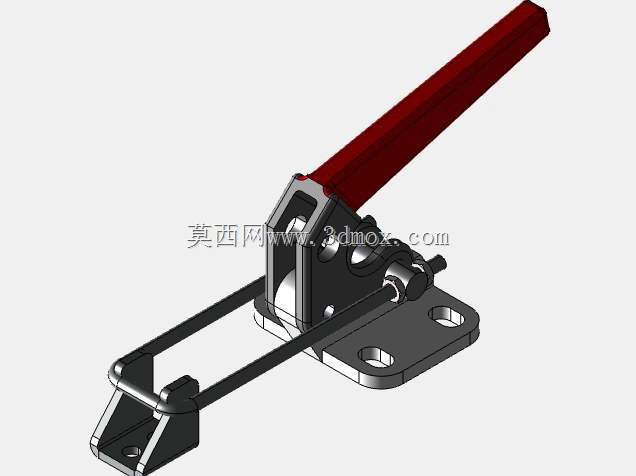

　　在各类零部件加工、装配、检测工位中，工件的快速装夹定位一直是影响工位节拍的核心环节，这款搭扣式快速压紧夹具，正是针对小尺寸工件的快速锁紧需求开发的手动压紧结构，在五金件冲压后去毛刺工位、小型阀体装配工位、线束端子压接辅助定位场景中都有极高的适配性。从结构设计逻辑来看，这款夹具采用了杠杆力放大与肘节过死点锁紧的组合原理，长操作力臂的设计让操作人员仅需施加很小的手部推力，就能在压紧端输出足够的锁紧力，当手柄扳动到锁紧位置时，连杆机构会越过机械死点，此时即便压紧端受到工件的反向反弹力，机构也不会自行松脱，无需额外增加防松结构就能保证装夹的可靠性，避免加工过程中工件移位导致的尺寸超差问题。

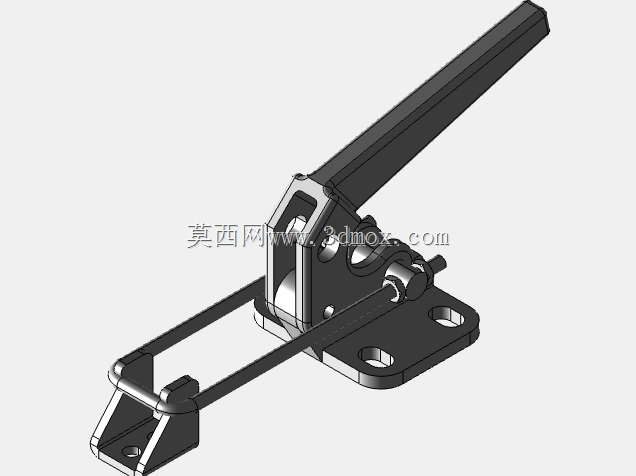

　　底座部分采用带安装沉孔的平板式结构，两个对称布置的腰型安装孔可以适配不同的安装孔距，允许在安装时进行小范围的位置调整，降低安装底座的加工精度要求，安装时可以直接通过内六角螺栓将夹具固定在工装台板或者专用治具基板上，不需要额外设计转接结构。压紧执行端采用U型拉钩结构，相比传统的压头式快速夹钳，这种拉钩式结构可以避开工件上方的操作空间，在需要对工件上表面进行全范围加工或者装配的场景中，不会出现压头与操作工具干涉的问题，拉钩的开口尺寸经过匹配设计，可以直接勾住工件上预设的挂台或者工艺凸边，不需要额外制作压头转接件。

　　整个机构的铰接点都采用销轴加轴用挡圈的限位方式，转动部位预留了合理的配合间隙，长期反复扳动使用也不会出现卡滞问题，铰接部位的接触面可以根据使用频率定期加注润滑脂，降低磨损量，延长夹具的整体使用寿命。从安装边界来看，夹具锁紧状态下的整体高度不会过高，不会占用过多的垂直方向空间，在多工位密集排布的工装板上使用时，相邻夹具之间不会出现操作干涉，操作人员扳动手柄的行程经过优化，不需要过大的操作空间就能完成锁紧和松开动作，在狭小的工位空间内也能顺畅操作。

　　实际使用过程中，这款夹具的锁紧力可以满足大部分有色金属件、小型塑料件、薄壁冲压件的装夹需求，不会因为压紧力过大导致薄壁工件出现压痕或者变形，同时也能避免压紧力不足导致的工件松动，在减压阀装配工位中，这款夹具可以用来固定阀体主体，方便操作人员安装阀芯、调节弹簧等内部零件，装夹过程仅需1秒左右就能完成，相比传统的螺栓压紧方式，能大幅降低单工位的辅助操作时间，提升整体装配效率。在设计建模过程中，每个零件的配合公差都经过合理设定，铰接孔与销轴的配合采用间隙配合，保证转动灵活性，底座与连杆的接触面做了圆角过渡处理，避免应力集中导致的零件断裂问题，手柄部分采用长条形结构，表面没有尖锐棱角，操作人员长时间反复操作也不会出现手部硌伤的问题，拉钩部分的受力截面经过强度校核，在额定锁紧力下不会出现弯曲变形，保证长期使用的结构稳定性。
