卧式旋转筛水机砂石分离成套设备

　　这套卧式旋转筛水机的结构方案，最初是围绕河道清淤、水库疏浚以及煤矿洗煤场的粗颗粒物料水石分离需求展开的。现场工况里，裹挟着泥沙、碎石与水体的混合物料往往连续涌入，单纯依靠固定格栅很容易被大粒径石块卡堵，人工清理频次高且停机损失大，因此采用带倾斜角度的卧式回转筒体来完成连续筛分，是这类散料洗选场景里比较稳妥的技术路线。

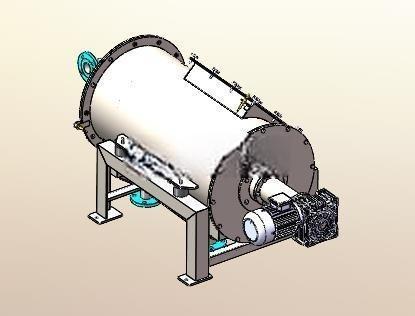

　　从整机布置来看，设备主体由卧式筛筒、承托机架、端盖密封结构、驱动减速单元、进出料接口以及下部接水溜槽几部分构成。筛筒沿轴向保持微小倾角，物料从高位端进入筒腔后，随筒壁提升、翻滚并向低端输送，粒径小于筛孔的砂水混合物透过筒壁筛网落入下方集料区，大块石子、煤矸石或杂物则沿筒内导料板向尾端移动，最终从排料口排出，从而实现水、细料与粗渣的连续分离。筒体上方设置可开启的检修盖板，日常检查筛网磨损、清理缠挂杂物时不必整体拆解端盖，对现场维护比较友好。

　　驱动端布置在筒体出料侧，电机经减速机减速后带动托轮或中心轴组件运转，扭矩传递路径短，启动冲击相对可控。筒体两端采用法兰式端盖与轴承座定位，配合密封结构减少泥水外溅；进料侧预留圆形接管法兰，可直接与溜槽、管道或给料设备对接，出料侧下方设置敞口排渣区，便于衔接皮带输送机或渣斗。筒身侧面还布置了若干观察与检修口，运行中可通过盖板快速判断筛网堵塞和物料滞留情况。

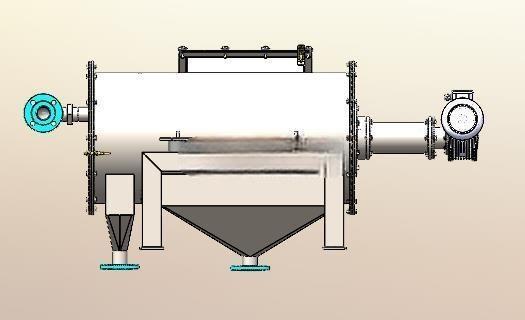

　　机架采用型钢焊接框架，四条支腿带底板地脚孔，安装时只需将设备整体就位、找正水平并浇筑地脚螺栓即可固定，不需要复杂的混凝土基础。支腿高度为下部接水槽、溜槽或输送设备预留了落差空间，现场可根据后续排料方式调整接料点。需要注意的是，设备进料端与出料端存在高度差，布置生产线时要核对筒体总长、驱动段外伸尺寸以及检修盖板向上开启的空间，避免与上方平台、管线干涉；侧面还应留出减速机维护和电机散热的通道。

　　结构建模时，筒体被拆分为筛网段、加强滚圈、端部法兰、进料口和排料导板等子装配，既能体现薄壁筛筒的支撑方式，也便于后续按处理量调整筒径、筒长和筛孔规格。滚圈与托轮的接触位置、减速机输出轴线与筒体回转中心的同轴度，是装配校核中需要重点控制的环节；若同轴度偏差过大，运行时会出现筒体窜动、托轮偏磨和密封件早期失效。机架部分则重点核对支腿受力路径，确保满料工况下横梁与支腿连接处不产生明显变形。

　　从选型角度看，这类设备适用于砂石场洗选、河道卵石筛分、煤泥水处理、建筑垃圾泥浆分离等含固液混合物料的粗分段作业。不同工况下可通过改变筛筒转速、筛孔孔径、筒体倾角和给料量来平衡处理能力与筛分效率：含石量高、物料冲击大时，应加厚筒壁衬板并加强进料口导料结构；含泥水量大时，则需加大下部接水腔尺寸并保证排浆口通畅。整体结构没有复杂的液压与电控回路，制造和维护门槛较低，对需要连续、粗放运行的洗选现场具备较好的适应性。
