连续曲面异形闭环结构造型设计

　　这类连续曲面异形闭环结构，最初常被应用于工业产品的外观创意验证环节，比如消费电子的概念款外壳曲面过渡测试、文创产品的流线型结构打样，也会在流体力学试验中作为特殊流道的原型参考，部分艺术装置的承重骨架也会采用这类曲面逻辑来兼顾造型流畅度与结构受力均匀性。从实际使用场景来看，这类结构没有尖锐的棱角转折，所有曲面都保持G2以上的连续度，在需要减少风阻、避免应力集中的外露结构件上有独特优势，比如户外检测设备的导流外罩、特种运输装备的端部整流结构，都可以参考这类曲面的构建逻辑来优化外形。

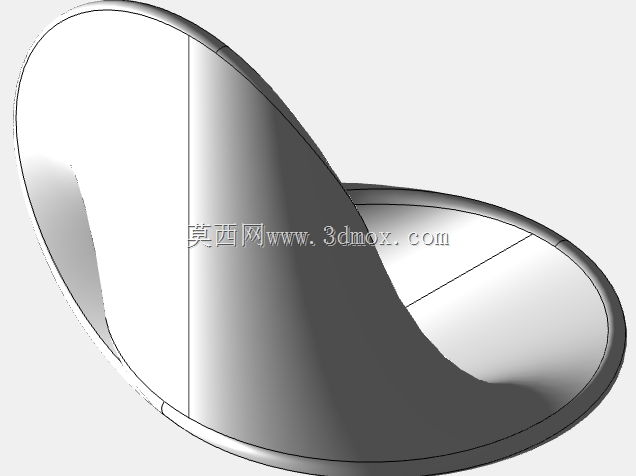

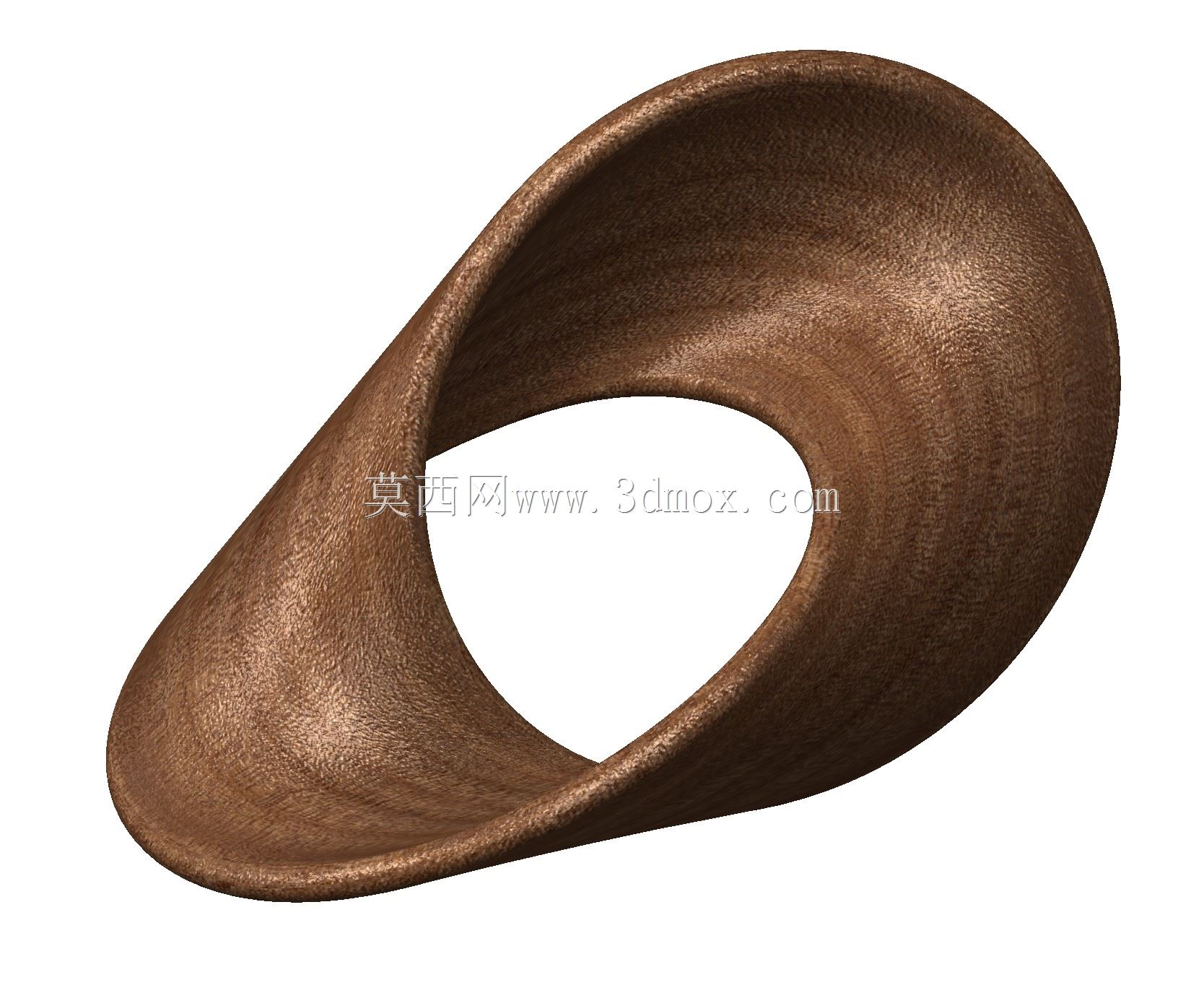

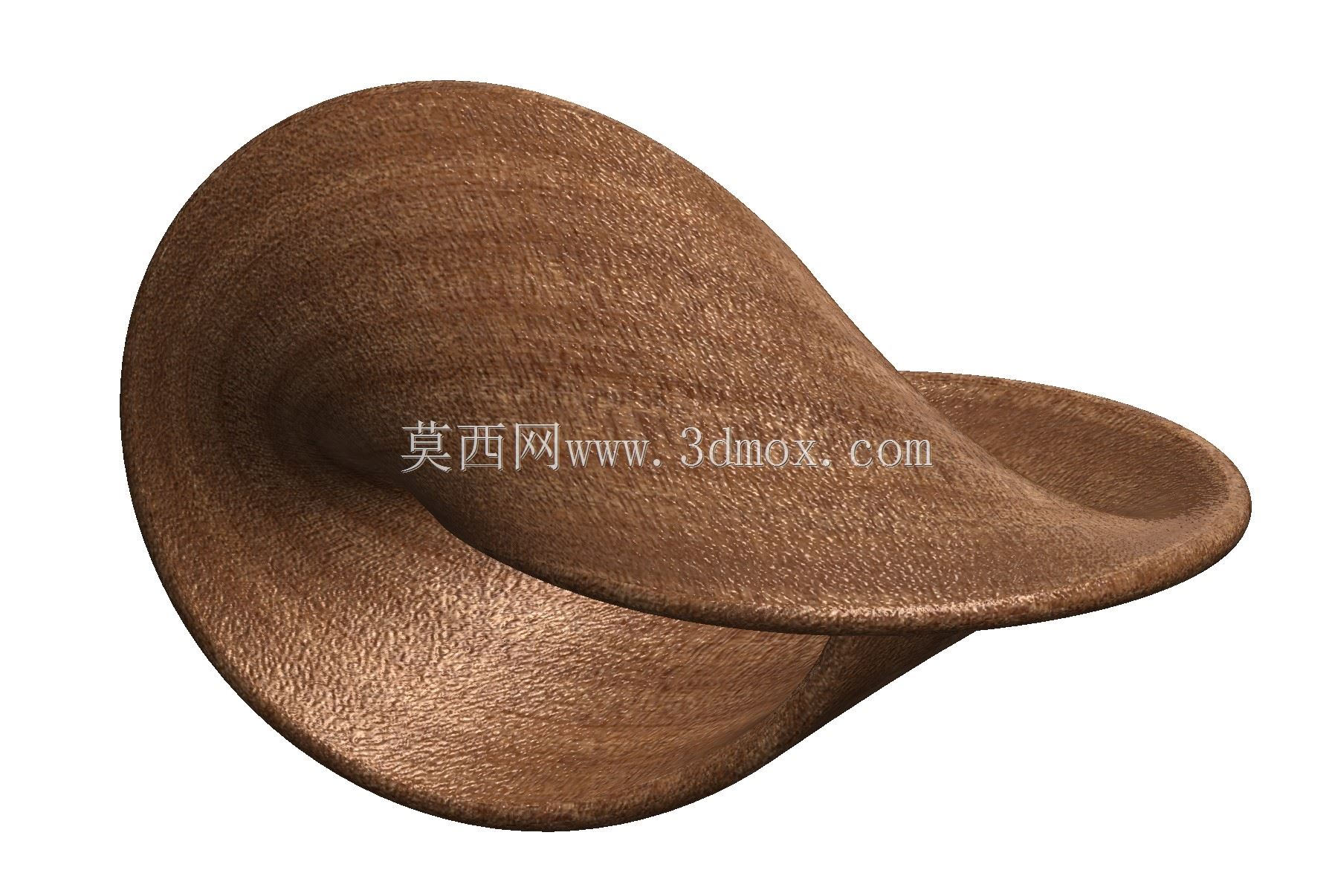

　　设计这类结构时，核心思路是先确定闭环的空间边界轮廓，先绘制两个相互垂直且中心错位的基准闭合曲线，再通过多截面曲面的引导线控制，让曲面在两个基准轮廓之间平滑过渡，过程中需要反复调整截面的相切方向，避免出现曲面褶皱或者曲率突变的区域。整个结构没有额外的拼接焊缝，是单一连续曲面围合形成的闭环，壁厚可以根据实际使用场景均匀偏移，常规做结构验证时壁厚保持在2-3mm即可，如果作为承重骨架使用，可以在曲面内侧添加等距的加强筋，加强筋的走向要顺着曲面的曲率方向布置，避免垂直于曲面流线方向产生应力切割效应。

　　从安装边界来看，这类结构没有传统的法兰安装边，若需要和其他部件装配，可以在曲面的两个端部曲率最平缓的区域预留安装平面，安装平面的大小要匹配M4-M6的标准紧固件排布，两个安装平面的平行度公差要控制在0.1mm以内，避免装配时产生强制形变破坏曲面的连续性。结构的整体外轮廓尺寸可以根据使用场景等比例缩放，缩放过程中要注意保持两个基准曲线的相对位置比例不变，否则会破坏曲面的平滑过渡特性，出现局部凹陷或者凸起的瑕疵。

　　在实际建模过程中，要注意曲面的加厚方向始终保持统一，因为是闭环扭面结构，加厚时容易出现局部壁厚不均的问题，需要在加厚完成后对曲率变化最大的区域做壁厚检测，确保最薄处的壁厚不低于设计值的90%，如果是用于3D打印验证，还要额外添加最小0.5mm的打印支撑避让余量，避免曲面悬空区域打印时出现塌边。这类结构的受力特性比较特殊，外力沿曲面切线方向施加时，力会沿着连续曲面均匀分散到整个结构，不会在某个转角位置产生应力集中，相比带棱角的框架结构，抗扭性能可以提升30%左右，适合用在有抗扭需求的轻量化连接部位。

　　另外在做流体相关的应用时，这类连续曲面没有流动死区，流体经过结构表面时不会产生明显的涡流，所以也常被用来做特殊工况下的导流元件，比如小型风洞的试验段导流块、通风管道的变径过渡段，都可以基于这个结构的曲面逻辑做适配修改，调整两个基准曲线的长短轴比例，就能适配不同管径的过渡需求，过渡过程中流体的压损比传统的直角变径结构低40%以上。做外观类应用时，曲面的连续度可以直接做哑光或者亮面处理，不需要额外打磨拼接缝，因为整个结构是单一曲面生成，表面没有拼接棱线，后期做表面处理的工序会比拼接结构少很多，能有效降低样件制作的周期和成本。
