鞭状运动减速实验用伸缩传动结构

项目分类:减速机 发布时间:2024-12-12 ID:842719
  • 鞭状运动减速实验用伸缩传动结构
  • 鞭状运动减速实验用伸缩传动结构

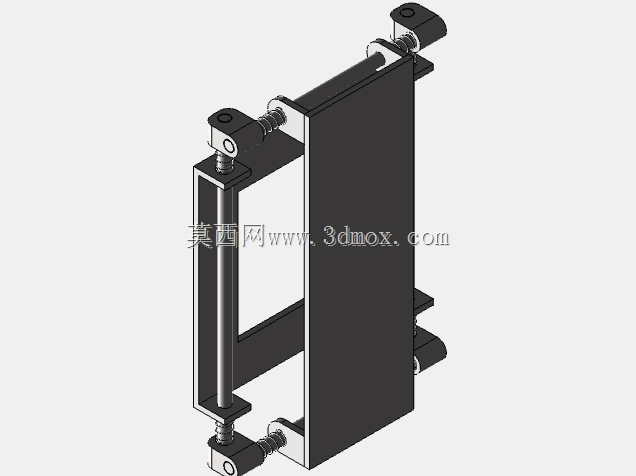

  这套鞭状运动减速结构,最初的设计触发点来自垂直伸缩系统的实际工况痛点——常规齿轮减速搭配刚性丝杠的方案,在长行程垂直伸缩场景下,往往会因为传动链刚性过强,遇到末端负载突变时出现应力集中,轻则导致传动齿面崩损,重则直接造成伸缩臂杆弯折,尤其是在需要模拟生物鞭状柔性施力的特种作业场景,比如狭小空间内的柔性探入作业、需要缓冲吸能的垂直举升工位,传统刚性减速方案的适配性一直存在明显短板。

  从结构功能逻辑来看,这套装置没有采用常规减速器的封闭箱体布局,而是将减速传动与伸缩导向做了集成化设计:框架式的主体结构既是传动组件的安装基座,同时也是伸缩运动的导向承载基体,两侧对称布置的带弹簧缓冲的铰接传动副,承担了两级减速的扭矩传递功能——第一级通过铰接轴的连杆传动实现大传动比的扭矩放大,第二级通过弹簧蓄能结构匹配鞭状运动的柔性输出特性,避免刚性传动的硬冲击。和常规同轴或者平行轴减速器不同,这套结构的输出端不是连续旋转运动,而是配合垂直伸缩系统做往复式的减速进给,输入的高转速小扭矩,经过两组对称连杆的力臂转换后,会变成低转速大推力的直线伸缩驱动力,同时弹簧组件会在负载超过阈值时产生微量形变,吸收冲击载荷,模拟类似鞭梢运动的柔性施力效果,不会因为硬限位造成结构损伤。

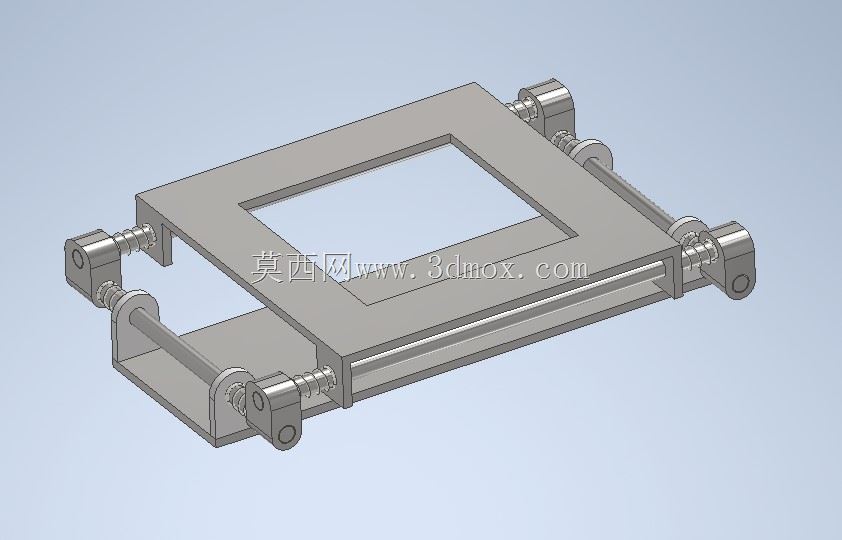

  在安装边界的设计上,整体采用对称式矩形框架布局,四个角点的铰接安装座是核心的安装定位基准,安装时需要保证两侧传动杆的同轴度误差控制在0.1mm以内,否则会出现运动卡滞、单侧受力过载的问题。框架中间的镂空区域是为伸缩作业端预留的运动避让空间,不需要额外加装防护罩壳就可以直接和垂直伸缩的臂杆组件对接,两侧的导向杆采用光轴配合滑动衬套的结构,既承担伸缩运动的径向承载,也能保证运动过程中的直线度,不会出现偏载歪斜的情况。

  实际应用场景中,这类结构更多适配在非标的特种作业设备上,比如管道内部检测的伸缩探入装置、需要柔性接触的物料垂直举升工位、模拟生物运动特性的实验教学平台,和常规的硬连接减速结构相比,它的优势在于不需要额外加装缓冲联轴器或者过载保护机构,自身的弹簧铰接结构就可以实现过载卸荷,同时集成化的框架设计减少了额外的安装连接件,整体装配难度更低,在小负载、需要柔性输出的垂直伸缩场景下,比传统的“减速器+丝杠+缓冲器”的组合方案节省至少30%的安装空间。

  设计过程中需要特别注意几个核心参数的匹配:首先是两侧连杆的力臂长度比,直接决定了整体的减速比,力臂差值越大,输出的推力越大,但对应的伸缩行程会相应减小,需要根据实际作业的行程需求调整铰接点的位置;其次是缓冲弹簧的刚度选型,刚度过大会失去柔性缓冲的效果,刚度过小则会导致传动精度不足,出现伸缩运动的迟滞,需要匹配末端负载的冲击量级来选定弹簧的线径与圈数;另外,所有铰接点的衬套需要采用自润滑材质,因为这类结构往往用在不便频繁维护的作业场景,自润滑衬套可以减少日常维护的频次,避免长期运行后铰接点磨损导致的传动间隙过大。

  从结构建模的逻辑来看,做三维设计时需要先确定四个安装座的定位基准,以框架的对称中心面为基准布置两侧的传动组件,保证所有运动副的自由度约束正确,做运动仿真时要重点验证弹簧压缩行程与连杆摆动角度的匹配关系,避免出现运动死点或者弹簧过压失效的情况,同时要校核导向杆的长径比,避免伸缩行程过大时导向杆出现挠曲变形,影响运动平顺性。和常规封闭式减速器不同,这套结构所有传动组件都外露布置,一方面是为了减轻整体重量,另一方面也方便在实验阶段快速调整参数,更换不同刚度的弹簧或者不同长度的连杆,快速验证不同减速比、不同缓冲特性下的运动效果,非常适合作为实验阶段的原理验证结构,后续如果要落地到量产设备上,只需要根据实际负载情况调整框架板材厚度、铰接轴的直径以及弹簧参数,就可以快速衍生出适配不同工况的变体结构。
