谐波摆线组合传动减速结构设计

　　在精密传动场景的设备选型中，常规单类型减速结构往往存在难以兼顾的性能短板：纯谐波减速结构依赖柔轮的弹性变形实现传动，长期交变载荷下柔轮易出现疲劳破损，重载工况下寿命衰减明显；纯摆线减速结构虽然承载能力更强，但核心的中心轴部件在冲击载荷下易发生断裂，且整机零件数量多，拆装维护流程繁琐，对装配精度要求极高，小空间安装场景下适配性不足。这款组合型减速结构正是针对两类传统减速方案的痛点做的融合设计，将谐波传动的高传动比、紧凑体积优势，与摆线传动的高承载、抗冲击特性结合，在有限的安装空间内实现性能平衡。

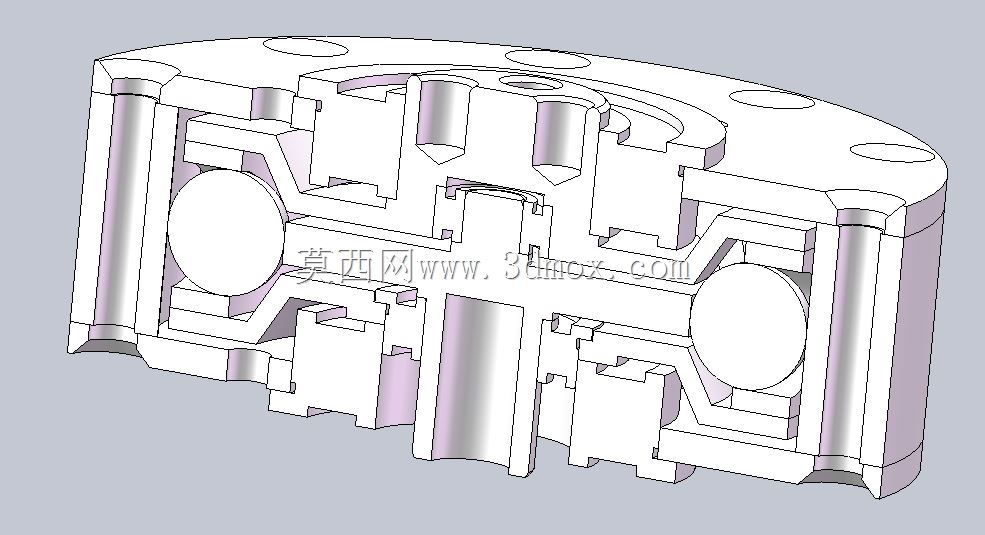

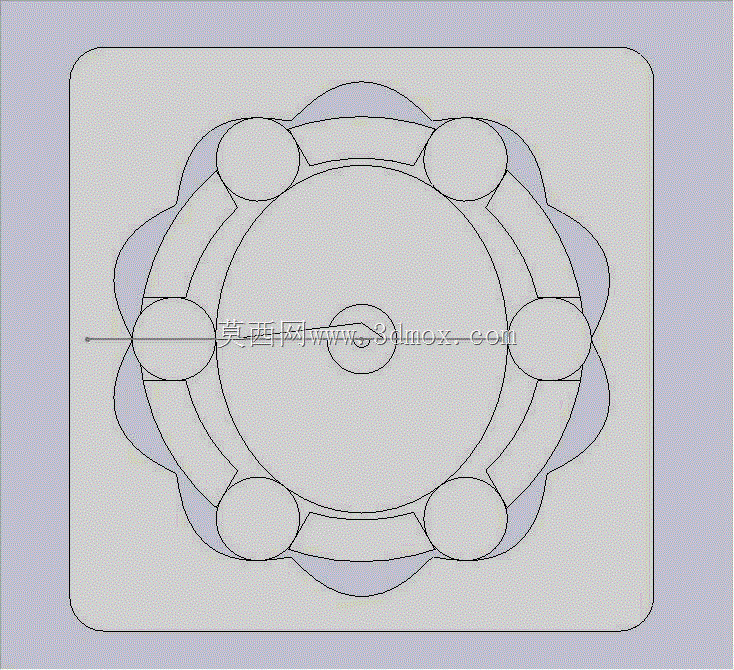

　　从结构剖面可以看到，整机采用同轴式布局，输入输出端保持同一轴线，安装法兰端预留了均匀分布的螺栓过孔，可直接适配现有同规格标准减速机的安装接口，无需额外改动设备端的安装基座，替换适配成本较低。内部传动链的设计上，输入端先衔接谐波传动单元，利用谐波级的大减速比做第一级减速，降低后续摆线级的输入转速，同时缩小摆线轮的受力载荷；摆线级做第二级减速输出，取消了传统摆线减速机易断裂的细长中心轴结构，改用集成式的支撑结构，将受力分散到周边的支撑轴承与滚柱组件上，避免应力集中导致的轴件断裂。

　　设计阶段预留了结构优化空间：若应用场景对承载能力要求更高，可更换小尺寸滚柱，在不改变整机外形边界的前提下增加啮合接触点数量，提升负载能力；若场景对传动效率要求更高，可将部分滚柱替换为滚动轴承，牺牲少量内部安装空间来降低传动摩擦损耗，获得更高的传动效率。这类组合减速结构可适配的场景十分广泛，在工业机器人关节传动中，可同时满足关节部位的小体积安装要求与启停冲击下的承载需求，避免纯谐波结构在机器人频繁加减速时的柔轮疲劳问题；在精密输送设备、自动化分度转台场景中，同轴布局的结构不会额外占用设备侧向空间，稳定的传动比可保证分度精度的一致性；在小型数控机床的进给轴传动中，结构的抗冲击特性可应对切削过程中的载荷波动，减少传动故障停机概率。

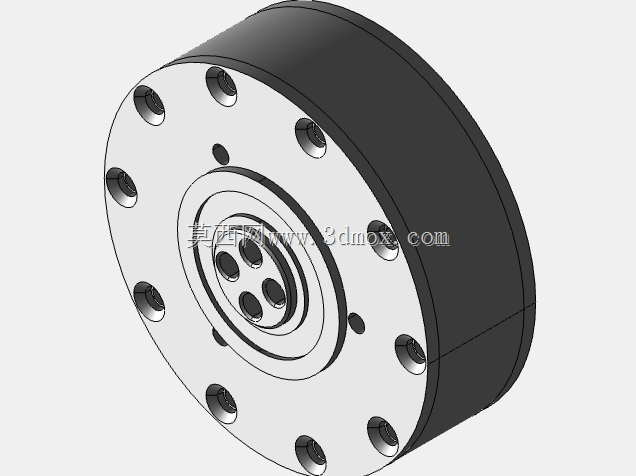

　　安装边界方面，整机采用圆形法兰安装形式，轴向尺寸相比同功率纯摆线减速机缩短约三分之一，径向尺寸与同规格谐波减速机基本持平，输入端可适配标准伺服电机、步进电机的安装接口，输出端可选择轴输出或法兰输出形式，覆盖不同设备的连接需求。内部润滑腔采用集成式密封设计，可填充润滑脂实现长期免维护，避免稀油润滑带来的密封泄漏问题，适配多姿态安装的设备场景，比如垂直安装的机械臂关节、倾斜布置的输送线驱动端，都不会出现润滑介质泄漏导致的传动失效。结构的受力路径经过优化，输入扭矩从谐波发生器传入后，经柔轮传递到中间连接架，再驱动摆线轮做偏心运动，通过针齿壳与摆线轮的啮合将扭矩传递到输出端盘，整个受力路径上的零件均做了等强度设计，没有明显的受力薄弱点，相比传统结构的抗过载能力提升明显，短时过载工况下不会出现零件断裂失效。
