卧式压力容器类沙井罐体结构三维设计

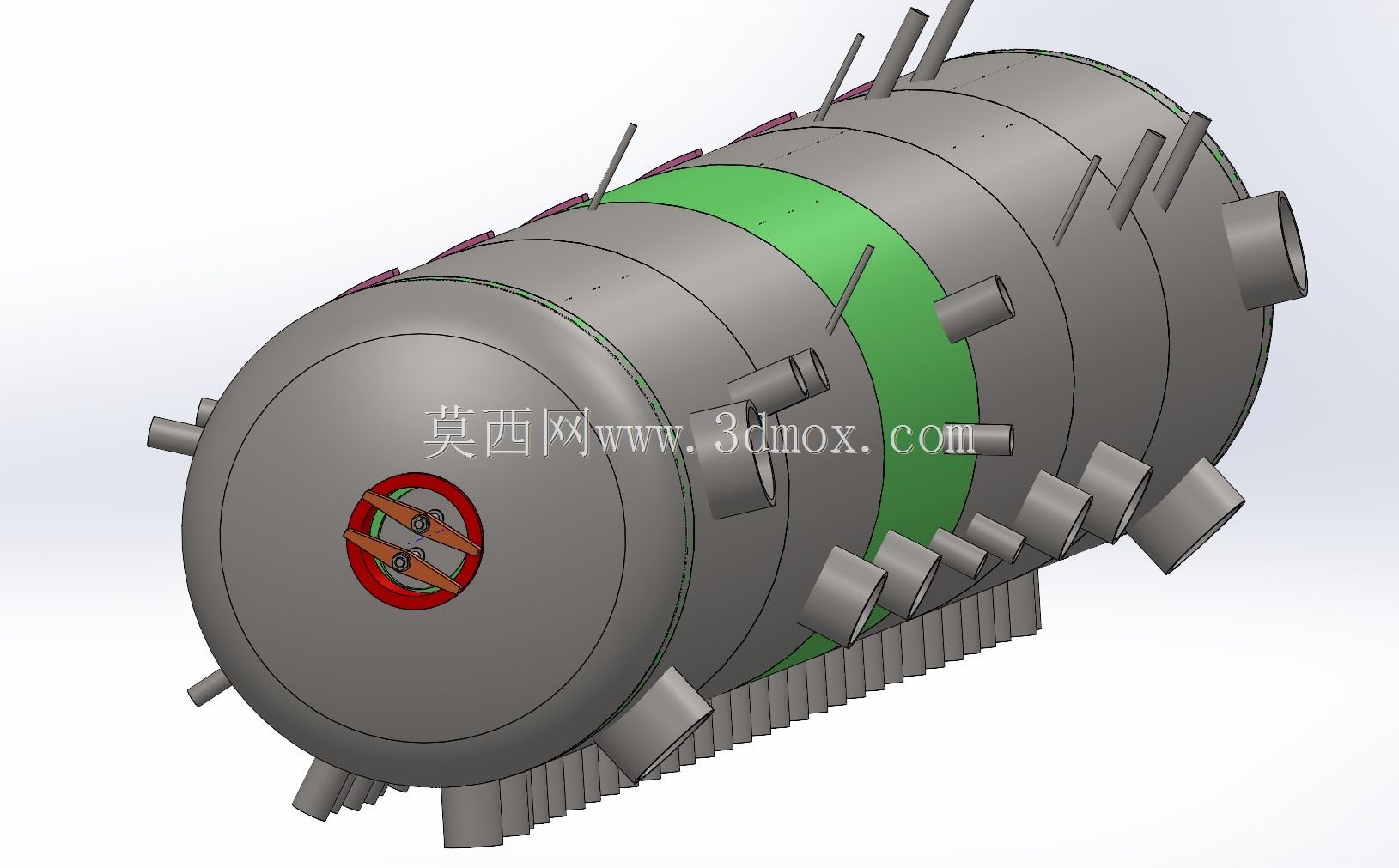

　　在承压类工业设备的设计体系中，这类带沙井结构的卧式罐体是流程工业里极为常见的核心承压载体，从化工原料的中间存储、反应过程的缓冲承压，到动力站房的锅炉配套储汽、水处理系统的承压过滤单元，都能见到这类结构的实际落地应用。不同于立式罐体的安装逻辑，卧式布置的罐体在安装时需要匹配对应的鞍式支座，图中筒体下方的阵列式支撑结构就是为了分散罐体满载荷时的承重，避免筒体局部应力集中导致的变形失效，设计这类支撑时需要结合筒体的壁厚、内部介质的密度、工作压力区间核算每一段支撑的承载上限，相邻支撑的间距不能过大，否则会让筒体在自重和介质重量作用下产生挠曲变形，长期运行会在焊缝位置积累疲劳应力。

　　筒体上分布的多规格接管是这类设备功能实现的核心接口，不同管径的接管对应不同的工艺功能：大口径的接管一般作为介质的主进出口，匹配工艺管线的主流量需求；小口径的接管则分别对应压力表、温度传感器、安全阀、排污口、放空口的安装位，设计接管排布时需要提前考虑现场操作的可达性，比如安全阀的接管位置要避开操作人员的常规巡检通道，排污口要布置在筒体安装后的最低点位，保证停机时内部残液可以完全排空，避免残留介质腐蚀筒体内壁。筒体中部的绿色环带是设备的加强圈结构，当筒体的长径比偏大时，单纯靠筒体自身的壁厚抵抗外压失稳的成本会很高，在筒体外部焊接环形加强圈，可以用更少的材料提升筒体的刚性，尤其是对于存在负压工况的罐体，加强圈的截面尺寸、焊接间距都需要经过外压稳定性核算，避免运行过程中出现筒体抽瘪的失效问题。

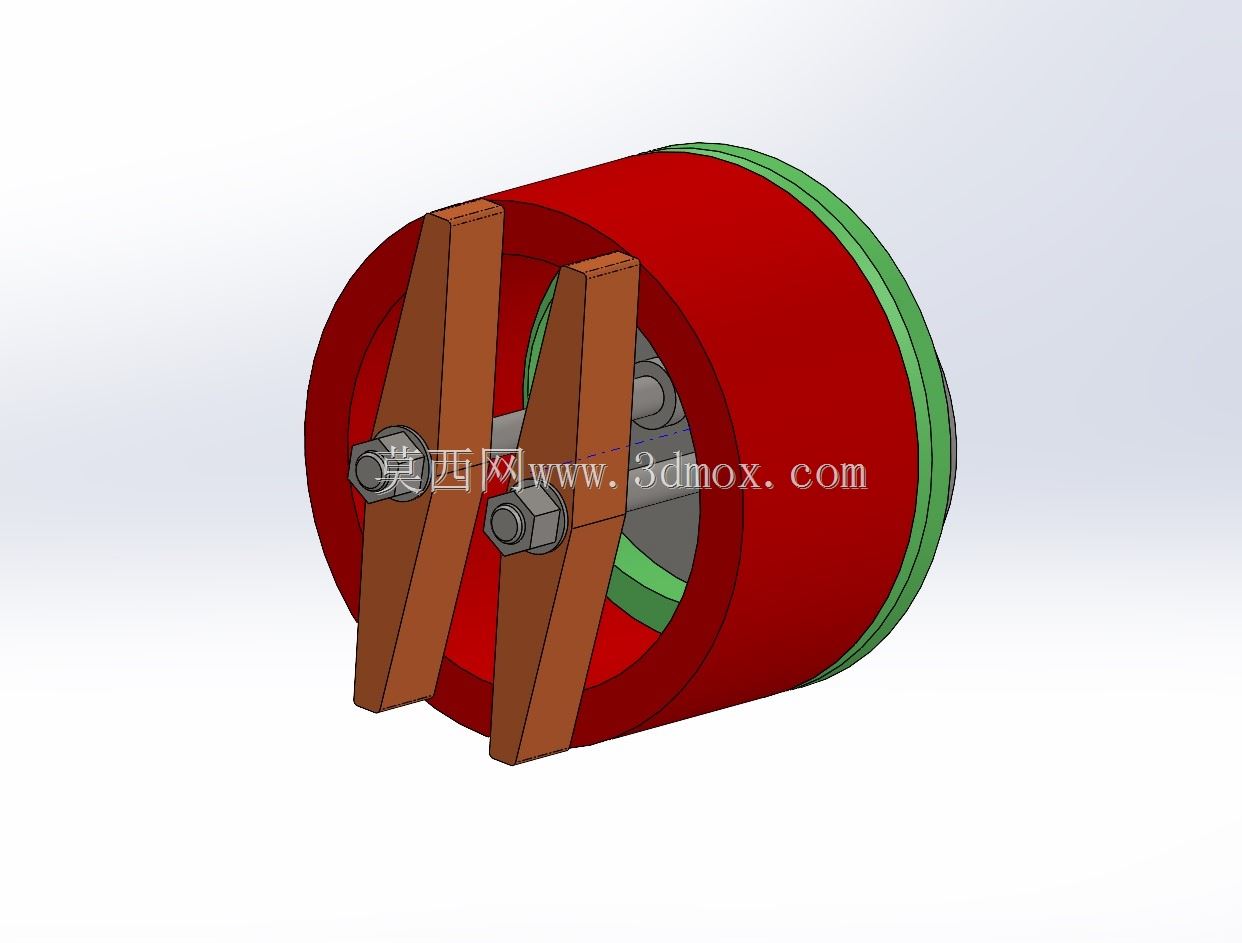

　　端部的沙井结构是这类罐体区别于普通密闭压力容器的核心设计，也就是行业内常说的人孔结构，这个位置的设计直接决定了设备后期检修维护的便利性。沙井的法兰密封结构需要根据设备的工作压力、介质腐蚀性选择对应的密封形式，低压工况可以用平垫片密封，中高压工况则需要采用榫槽面法兰配合金属缠绕垫片，保证长期运行下的密封可靠性，不会出现介质泄漏。沙井内部的锁紧结构采用了多爪式快开设计？不对，图中可见的是十字分布的锁紧构件，这种结构相比传统的螺栓满布法兰，在开启时不需要拆卸全部螺栓，只需要松开锁紧构件就可以打开沙井端盖，大幅缩短检修时的开盖时间，不过这类快开结构必须设计对应的安全联锁装置，确保设备内部压力完全泄放之后才能开启端盖，避免带压开盖造成安全事故。

　　设计这类罐体结构时，首先要根据工艺给定的容积、工作压力、工作温度确定筒体的内径和壁厚，壁厚计算需要考虑钢板的负偏差、腐蚀裕量，对于有腐蚀性介质的工况，腐蚀裕量要根据介质的腐蚀速率和设备设计寿命取值，一般不小于1mm。筒体的焊缝系数要根据焊接工艺和无损检测比例确定，全部射线探伤的焊缝系数取0.85，局部探伤的话取0.7，这个参数直接影响壁厚计算的结果。接管的开孔位置要尽量避开筒体的焊缝，如果确实无法避开，需要对开孔位置的焊缝进行百分百无损检测，同时核算开孔补强，当开孔直径超过筒体允许的不另行补强的最大孔径时，需要采用补强圈或者厚壁管进行补强，避免开孔位置的应力集中导致设备失效。

　　安装边界方面，这类卧式罐体安装时需要预留足够的操作空间，端部沙井的一侧要留出至少1.5倍沙井直径的操作空间，方便检修人员进出和工具搬运；筒体上方的接管位置要预留管线安装和阀门操作的空间，尤其是安全阀的出口要接至安全排放位置，不能直接对着巡检通道。设备基础的标高要匹配排污口的高度，保证排污管线可以顺坡布置，避免积液。两个鞍式支座中，一个要设计为固定支座，另一个设计为滑动支座，因为设备运行时温度变化会产生热胀冷缩，滑动支座可以释放筒体的轴向热应力，避免热应力拉裂焊缝或者推坏基础。

　　从三维建模的角度来说，这类设备的建模需要优先保证筒体的同轴度，所有接管的轴线要和筒体表面垂直，法兰的密封面要保证平面度，避免建模时的几何误差导致后续出工程图时尺寸标注错误，或者导入有限元分析软件时出现网格畸变。建模时可以先绘制筒体的旋转截面，通过旋转特征生成主体筒体，再通过拉伸切除生成接管的开孔，之后逐个装配接管、法兰、加强圈、支座、沙井端盖等构件，对于阵列分布的小接管，可以通过圆周阵列或者线性阵列提升建模效率，不过要注意不同位置的接管长度可能存在差异，不能直接阵列后不做调整，要根据接管的功能和外部管线的布置确定每个接管的外伸长度，外伸长度太短会导致法兰和保温层干涉，太长则会浪费材料，同时增加外部管线的安装难度。

　　这类设备在实际应用中，还要考虑保温层的安装空间，筒体外部如果需要做保温，加强圈的高度要高出保温层厚度至少20mm，方便保温层的固定和外护板的安装。对于室外安装的罐体，还要考虑风载荷和地震载荷的影响，支座的地脚螺栓规格要经过载荷核算，保证极端天气下设备不会出现倾覆。另外，沙井端盖的开启方向要结合现场的布局确定，避免端盖打开后挡住巡检通道或者其他设备的操作位，端盖上如果设置了视镜或者手孔，还要保证视镜的位置对应操作人员的观察高度，方便运行时观察内部的介质状态。
