工业跨层钢制检修楼梯带平台护栏

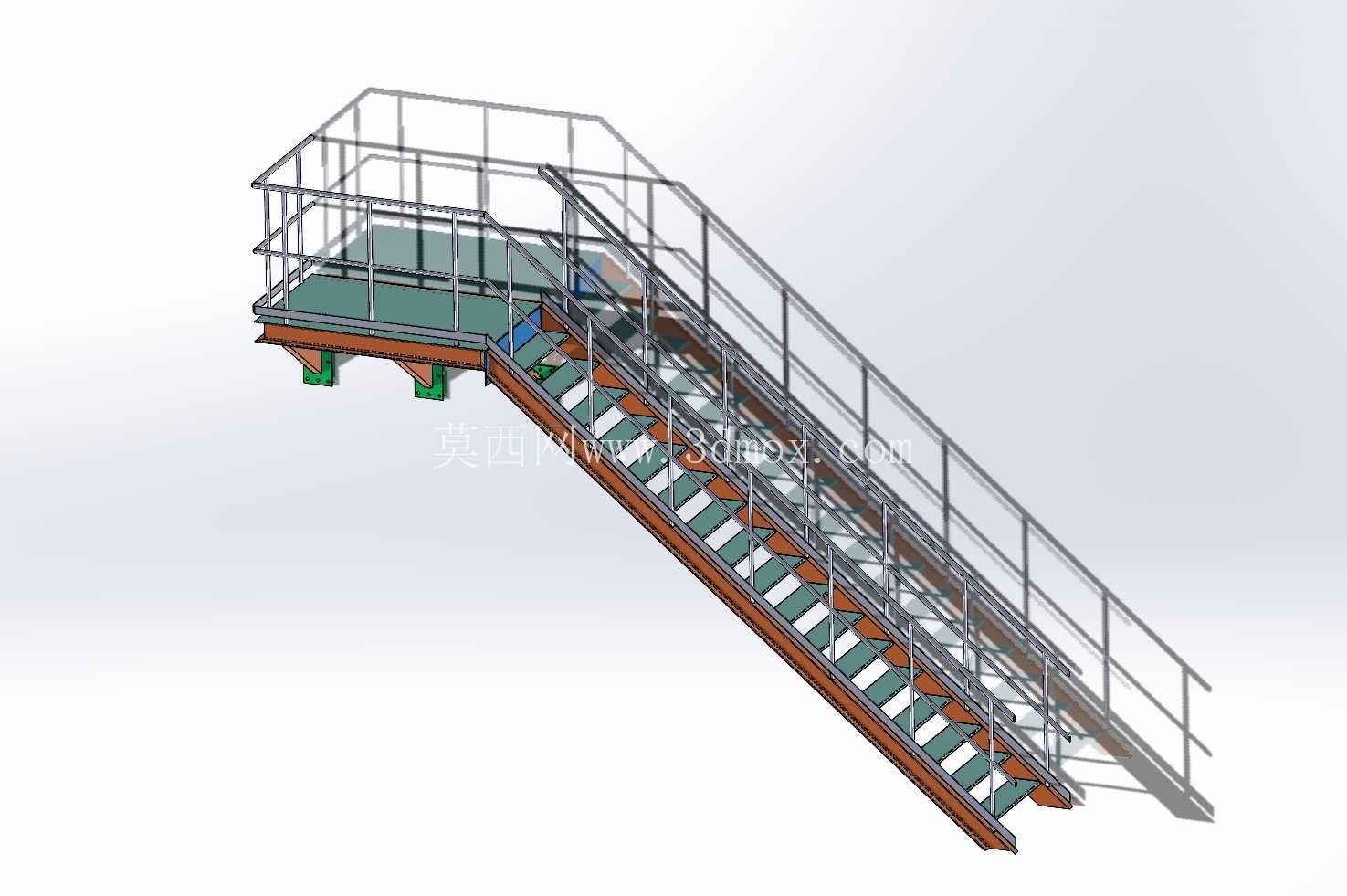

　　这套跨层钢制楼梯主要面向厂房设备区、装置框架外侧、仓储夹层以及需要固定登高通行的工业场景。现场中，两层操作面之间往往存在高差，单纯依靠移动梯既不稳定，也无法满足人员携带工具、巡检记录和小型备件上下通行的要求，因此需要设置带休息平台和双侧防护栏杆的固定通道。模型把斜向梯段、上部转接平台、踏步、支撑梁和护栏作为一个完整结构表达，能够直接用于方案布置、干涉检查和钢结构深化参考。

　　从使用功能看，楼梯承担的是人员在不同标高之间的安全通行，而平台部分用于到达上层楼面或设备检修面时完成方向转换。上部平台四周设置栏杆，靠近梯段开口的位置保留通行口，其余边缘连续围护，可降低临边坠落风险。梯段两侧配置扶手和立杆，栏杆沿斜梯坡度延伸，人员上下时手部能够持续获得依托。踏步表面采用板件成型，台阶间距沿斜梁均匀布置，适合常规检修步频；在油污、粉尘或潮湿环境中，实际制作时还可在踏步面增加防滑纹、防滑条或格栅板，以提高脚感和排水排屑能力。

　　结构布置上，斜梯下部由两根纵向梯梁承担主要弯矩，踏步横向固定在梯梁之间，荷载从踏板传到梯梁，再通过底部支座和上部平台连接点传递到楼面或设备框架。平台下方设置支撑腿，支腿位置避开下层通道和设备检修空间，底端可与预埋板、膨胀螺栓或焊接底板连接。这样的传力路径清晰，适合在三维环境中核对支座落点。若现场地面存在排水沟、管线桥架或设备基础，可在不改变梯段倾角和踏步参数的前提下，调整支腿横向位置或增加斜撑，使安装边界与现场条件相匹配。

　　设计思路的重点不是单独造型，而是控制通行路径与周边设备的关系。上层平台标高需要与既有楼面、设备检修口或框架梁顶面对齐，平台长度应保证人员踏出梯段后有足够站立和转身空间；梯段水平投影则要避开阀门组、管道、电缆桥架和吊装区域。模型中平台与斜梯的转接关系明确，护栏在转角处连续，立柱间距均匀，横杆和中间防护杆形成完整围护。对于结构设计人员来说，可以在此基础上继续细化栏杆节点、踏步板厚度、梯梁规格、平台梁截面以及支座焊接方式。

　　外形尺寸方面，这类楼梯通常依据层高确定斜梯长度和踏步数量。布置时先锁定上下两个完成面的高差，再按稳定舒适的踏步高宽关系分配级数，避免出现末级台阶高度突变。梯段宽度应满足单人或双人检修通行需求，并考虑工具箱、便携式检测仪等物品携带空间。平台轮廓不仅要覆盖梯段出口，还应与上层入口方向对应；若平台靠近设备法兰、仪表或操作阀门，台面边缘应留出操作距离，防止开门、拆卸阀盖或抽出滤芯时与栏杆冲突。

　　安装边界需要在建模阶段提前校核。底部支撑点应落在承载力可靠的基础或钢梁上，不能直接搭设在薄钢板罩壳、保温管道或小型设备附属支架上。上部平台与楼层连接时，要明确是采用螺栓连接、焊接连接还是搁置在既有钢框架上，并预留安装间隙。护栏立柱与平台边框、斜梯梁的连接应保持刚性，扶手在平台转角处应顺滑过渡，避免出现突兀断点。若楼梯用于户外或腐蚀区域，还可在该结构形式上替换热浸镀锌构件、不锈钢栏杆或防滑格栅踏步，并根据风压、腐蚀余量和检修频率复核构件规格。

　　在三维协同设计中，该模型可用于检查人员通道与工艺设备之间的净距，尤其是梯段下方净空、扶手外侧安全距离、平台开门范围和紧急疏散方向。通过把楼梯放入厂区总装或设备框架模型中，可以直观看出巡检路线是否顺畅，维修人员是否需要跨越管道，平台是否遮挡吊装路径。对于设备选型和钢结构预制而言，这种完整表达能够减少现场返工，使楼梯既满足登高功能，也与周边装置形成稳定、安全、可施工的连接关系。
