五十米高三米直径工业排烟钢烟囱结构

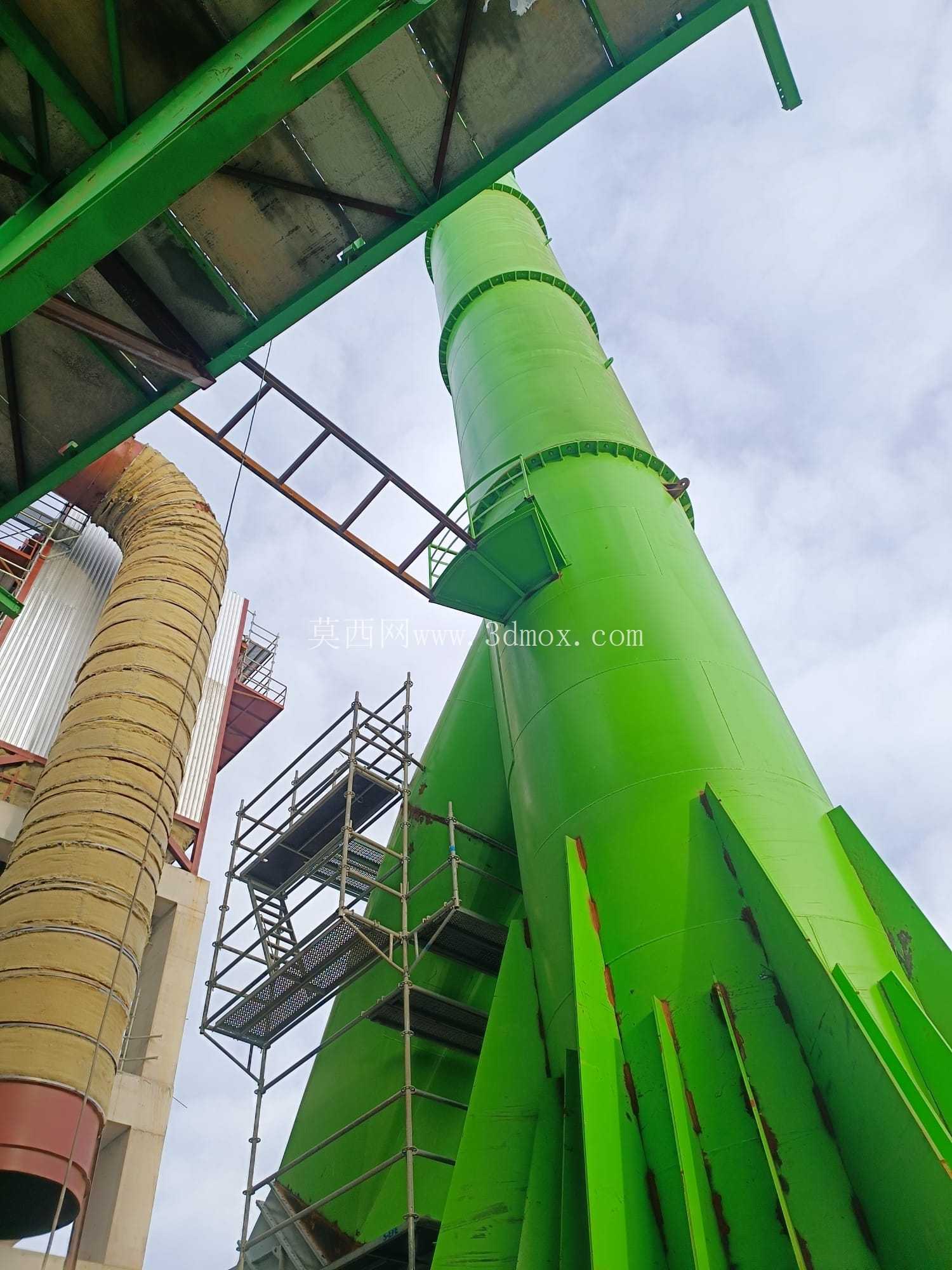

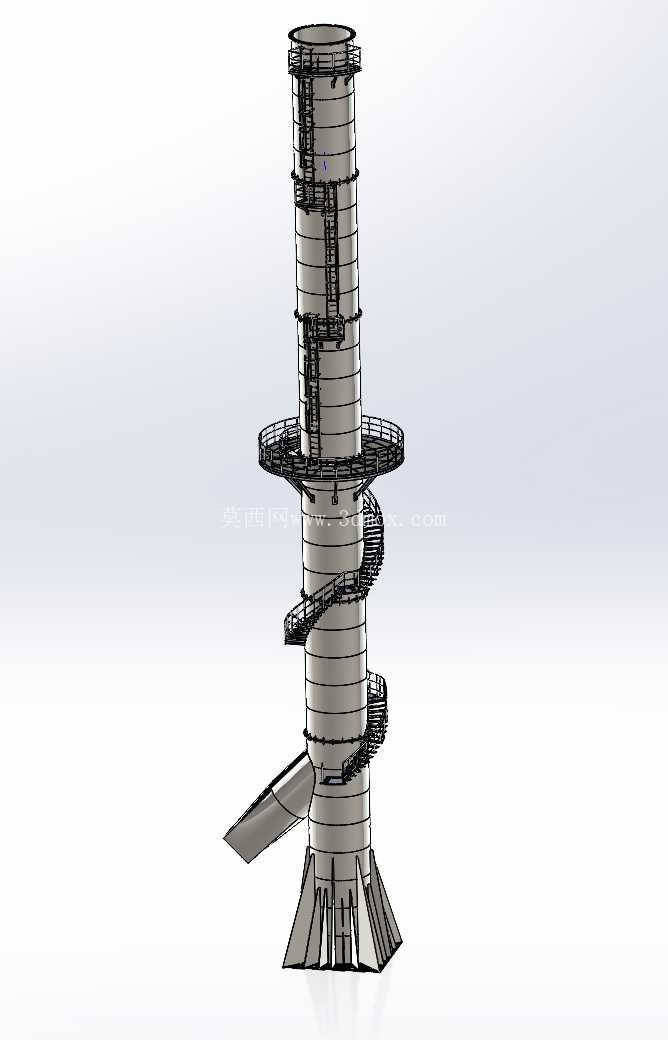

　　在工业厂区的废气排放系统设计中，高耸钢烟囱是承担有组织高空排放功能的核心构筑物，本次建模的钢烟囱主体高度为50米，筒体直径3米，整体采用钢制焊接筒体结构，适配常规中型工业生产车间的锅炉、工艺处理线的废气高空排放需求，可满足多数工业项目环评要求的排气筒高度设置规范，避免低空排放造成的厂区周边无组织废气聚集问题。从结构设计逻辑来看，筒体采用分段卷制焊接的工艺思路，每段筒体长度适配常规运输与吊装工况，段间采用法兰加焊接的组合连接形式，既保证现场安装的拼接精度，也能保障筒体整体的结构刚度与密封性能，避免废气从拼接缝隙泄漏。

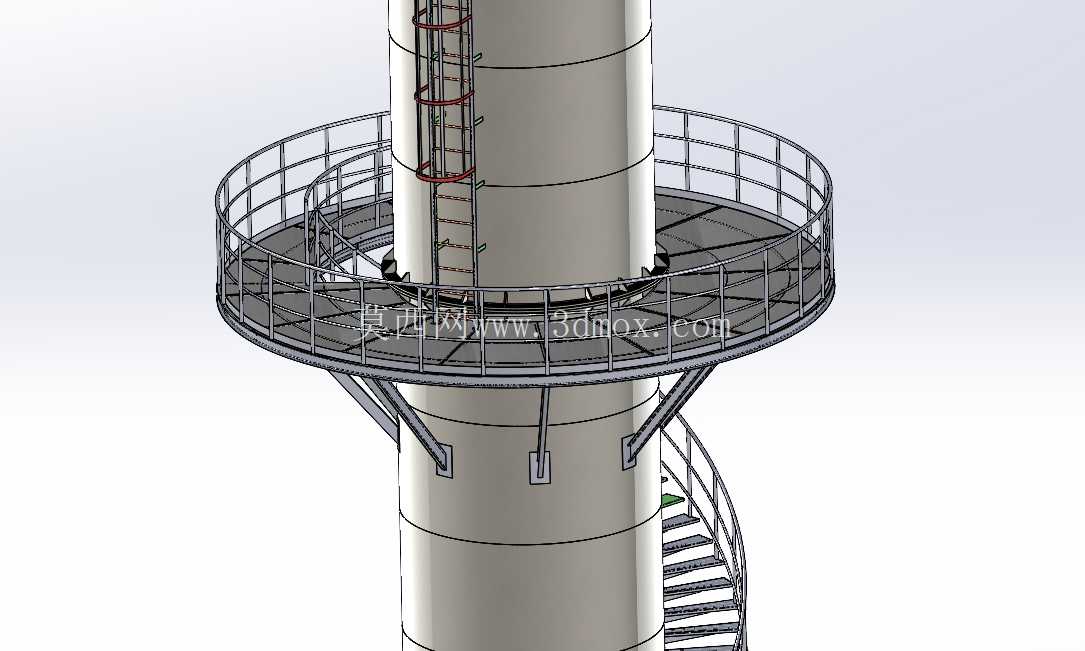

　　沿筒体轴向设置的直爬梯是日常巡检的核心通道，爬梯每间隔一定高度设置护笼结构，满足高空作业的安全防护要求，爬梯踏步采用防滑花纹钢板弯折成型，与筒壁的连接采用焊接加筋板的形式，可承受巡检人员携带工具攀爬的荷载需求。在筒体中上部设置的环形检修平台，是为了满足烟囱顶部排放监测设备安装、定期检修维护的操作空间需求，平台宽度满足单人携带工具侧身通行与操作的空间要求，平台周边设置双道防护栏杆与挡脚板，栏杆高度符合高空作业平台的安全规范，平台铺板采用钢格板形式，既可以降低平台自重对筒体的附加荷载，也能避免雨天平台积水造成的滑倒风险，平台与筒体的连接采用三角支撑牛腿结构，牛腿与筒壁焊接位置设置加强垫板，分散局部应力避免筒壁局部受力变形。

　　沿筒体下部螺旋布置的梯段，是连接地面与中部直爬梯起始段的过渡通道，相比全程直爬梯的设计，螺旋梯段可以降低长距离攀爬的体力消耗，也能在检修人员攀爬过程中提供阶段性的休息缓冲，螺旋梯的踏步同样采用防滑设计，外侧设置连续防护栏杆，梯段与筒壁的支撑结构采用离散式三角支架，沿螺旋走向均匀布置，保证梯段整体的刚度，避免攀爬过程中出现过大晃动。从安装边界来看，该烟囱底部需要配套设置钢筋混凝土基础，基础顶面的预埋螺栓需要与筒体底部的法兰盘精准对位，安装过程中需要全程监测筒体的垂直度偏差，保证整体高耸结构的抗风性能，筒体沿高度方向需要根据项目所在地的基本风压设置必要的缆风绳或者与相邻建筑的连接支撑，进一步提升结构稳定性。

　　在实际应用场景中，这类钢烟囱可适配化工、机械加工、食品加工、供热锅炉等多个行业的有组织废气排放需求，相比混凝土烟囱，钢制烟囱的施工周期更短，自重更轻，对于厂区地质条件的适应性更强，后期如果需要进行排放口改造或者设备加装，钢制筒体的开孔与焊接改造也更为便捷。建模过程中对所有结构节点的连接形式都做了还原，包括爬梯与筒壁的连接筋板、平台牛腿的加强结构、螺旋梯的支撑布置，都参考了实际钢烟囱设计的规范要求，没有做过度简化，能够为同类项目的结构设计、三维场布提供直观的参考，也可用于厂区整体三维布局的可视化展示，帮助设计人员核对烟囱与周边建构筑物的安全距离、检修通道的通行空间是否满足要求，提前规避安装与后期运维阶段可能出现的空间冲突问题。
