工业螺旋输送螺杆结构三维设计

　　在散料处理的工业场景里，这类螺旋输送构件是连续输送设备的核心做功部件，区别于带式、斗式输送的结构逻辑，它依靠轴体上连续排布的螺旋叶片推动物料沿槽体轴向移动，全程处于封闭或半封闭的输送腔体内，不会出现散料洒落、扬尘外溢的问题，尤其适配粉体、小颗粒状、半流体状工业物料的短距离转运，常见于粮食加工、建材生产、化工配料、污水处理的污泥输送工段，也会配套在反应釜出料端、料仓卸料口做定量给料使用。

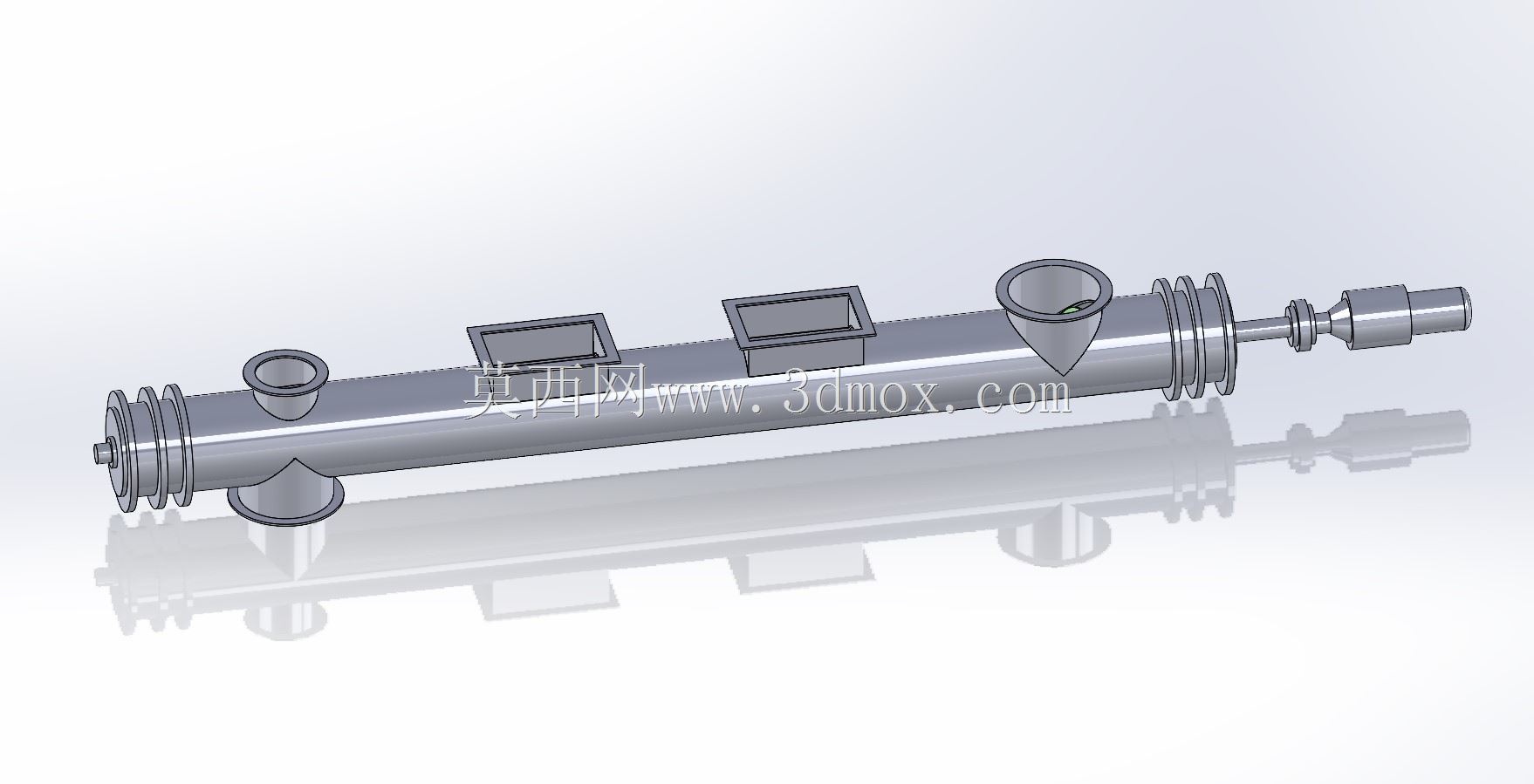

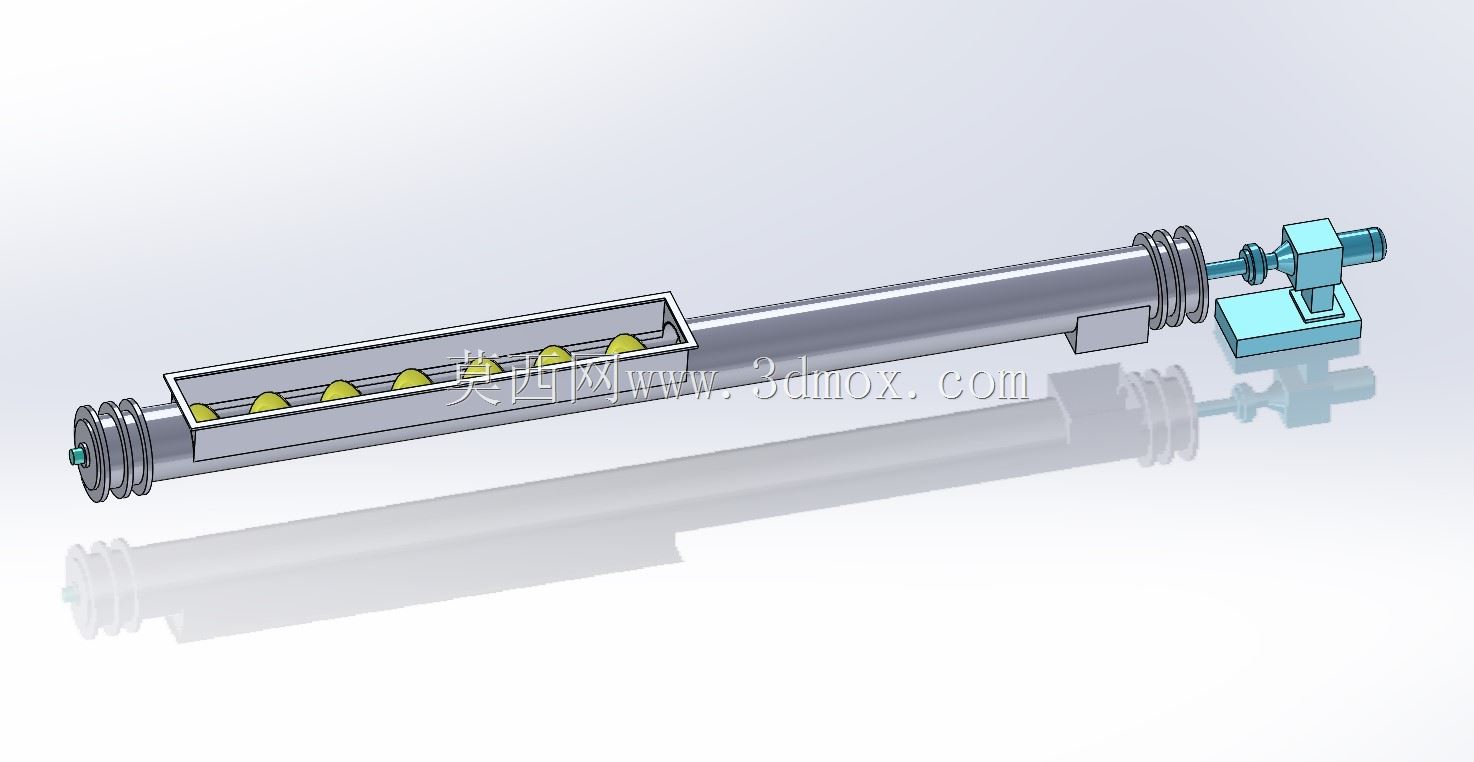

　　从实际功能落地的角度看，这个构件的设计完全围绕物料推送的稳定性展开，轴体采用等直径实心圆钢作为基体，避免长轴运转时出现挠度变形卡滞；螺旋叶片的螺距沿输送方向保持一致，保证物料在腔体内的移动速度均匀，不会出现局部积料堵转的问题。轴体上预留的多个接口对应不同的功能点位：锥斗状接口是进料口，物料从这个位置靠重力落入螺旋叶片的推送区间；侧面的方形法兰接口是观察口与清理口，日常运维时可以打开检查叶片磨损情况，出现卡料时也能从这个位置快速疏通，不需要整体拆解输送槽；端部的轴头结构是动力输入端与支撑端，输入端预留了联轴器安装位，能直接匹配减速电机的输出轴，支撑端做了轴肩定位结构，可以适配标准带座外球面轴承，安装时不需要额外加工定位台阶。

　　做这类构件的三维建模时，首先要确定输送能力对应的轴径与螺距匹配关系，轴径过大会挤占输送腔的有效过流面积，降低输送效率，轴径过小则长距离输送时容易出现轴体弯曲，刮蹭输送槽内壁。建模过程中螺旋叶片的生成是核心难点，不能用简单的拉伸特征做近似处理，要采用螺旋扫描特征保证叶片的导程精度，叶片与轴体的焊接位置要做连续焊缝的工艺预留，避免实际生产时出现焊接变形导致叶片形位公差超差。轴体上的各个接口位置要和配套的输送槽开孔位置完全对齐，法兰的螺栓孔分布要符合对应压力等级的管件标准，避免现场安装时出现孔位错位无法装配的问题。

　　从安装边界来看，这个构件的整体长度要匹配输送槽的内部净长，两端轴头伸出输送槽端板的长度要预留密封件与轴承座的安装空间，端板位置要预留填料密封或者机械密封的安装槽，防止输送粉体物料时出现漏粉，输送含水物料时出现滴漏。各个接口的法兰端面要和轴体中心线保持平行或者垂直的形位公差，外接溜管或者盖板时才能保证密封面贴合严密。轴体做动平衡校验时，要以两端轴头的支撑位作为基准，平衡精度等级要达到G6.3以上，避免高速运转时出现振动过大，损坏轴承或者减速电机。

　　实际选型应用时，还要根据输送物料的磨琢性调整叶片的厚度与材质，输送粮食、塑料颗粒这类低磨琢性物料时，叶片采用普通Q235钢板焊接即可；输送水泥、矿粉这类高磨琢性物料时，叶片表面要堆焊耐磨层，或者直接采用耐磨钢板加工叶片，延长构件的使用寿命。如果是输送粘性较大的污泥、膏状物料，还要适当加大螺距，降低叶片与物料的接触面积，避免物料粘在叶片与轴体的夹角位置，降低输送效率。轴体的转速也要根据物料特性调整，流动性好的颗粒物料可以采用较高转速提升输送量，粘性大、易破碎的物料要降低转速，避免物料被过度搅拌出现结块或者破碎的问题。
