大型零件生产用自动化焊接工装夹具

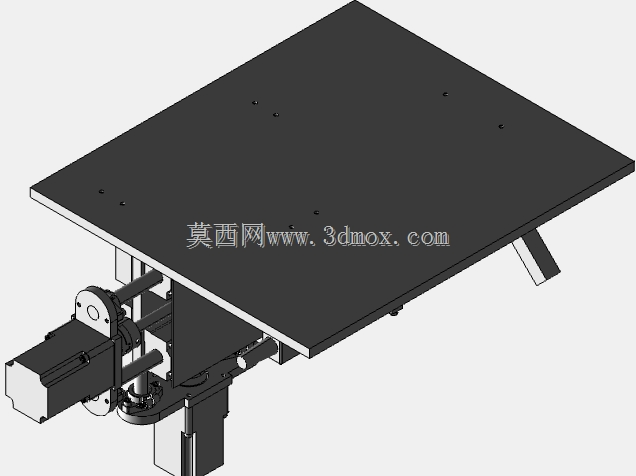

　　这套焊接工装主要面向重型结构件、大尺寸钣金及型材类零件的批量焊接作业场景，在工程机械结构件生产、大型柜体框架焊接、重型管道连接件组焊这类需要保证多焊缝位置精度的工序中，能够替代传统人工划线定位的装夹方式，大幅降低组对偏差带来的焊接变形问题。整套工装以加厚钢板作为安装底板，底板上预留了多组等距排布的T型槽与螺栓安装孔，既可以直接通过地脚螺栓固定在车间焊接工位的混凝土地面上，也能搭配焊接变位机的转台法兰完成安装，适配不同作业高度的焊接机器人或人工焊接操作空间。

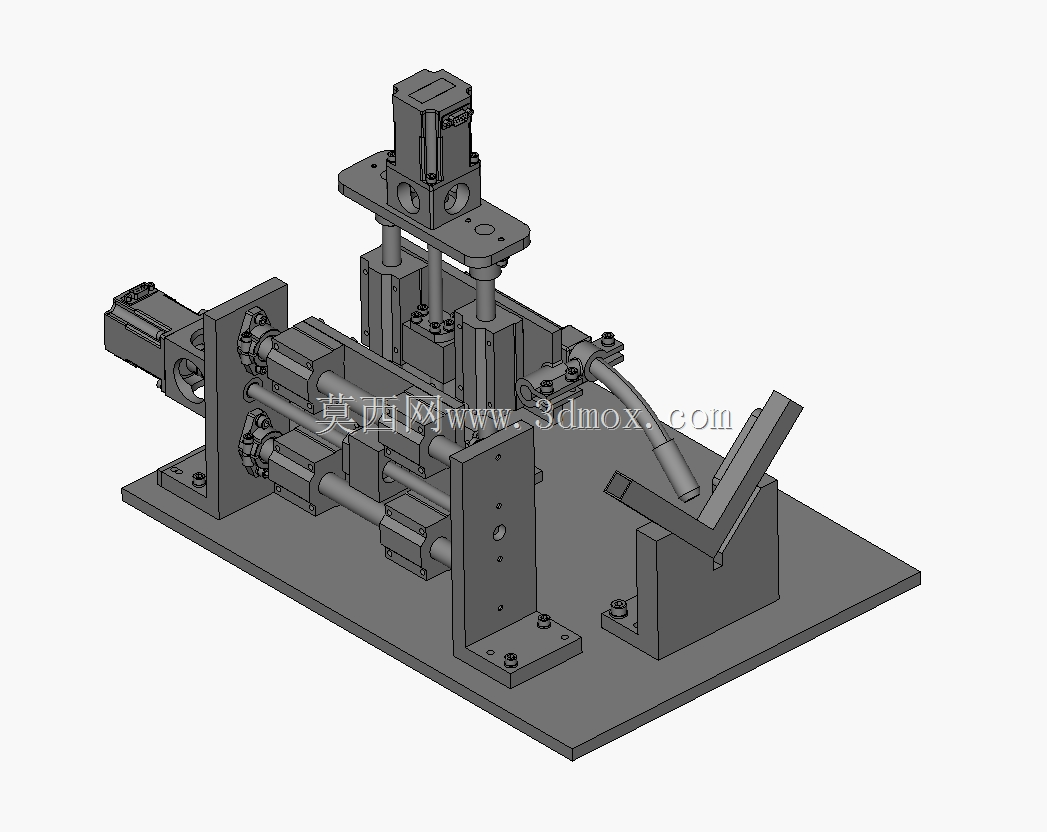

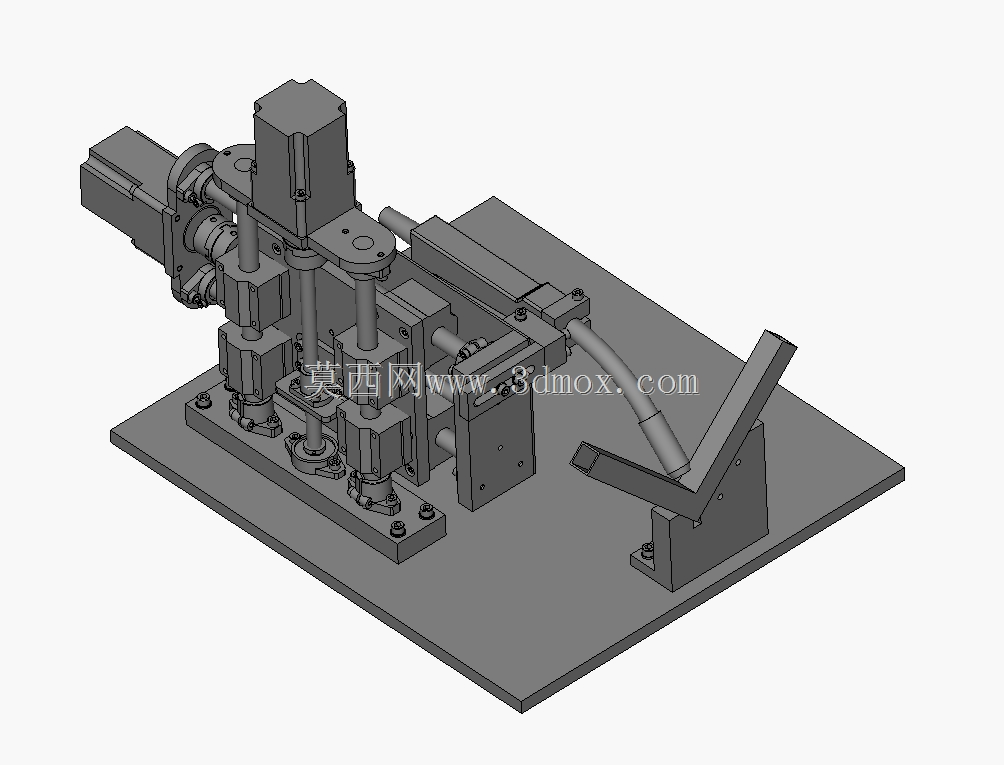

　　从结构布局来看，工装左侧集成了多组带直线导轨的压紧执行单元，每组单元都配置了独立的驱动模块，可根据待焊零件的外形轮廓调整压头的伸出长度与压紧力度，针对不同壁厚的管材、折弯件都能实现稳定夹持，避免焊接过程中零件受热应力影响出现移位。工装右侧设置了仿形定位靠模，靠模的型面完全匹配待焊弯管类零件的外轮廓弧度，零件放置后无需额外测量即可快速找正位置，靠模上还开设有多个避让槽，能够留出焊枪的作业空间，避免焊接过程中焊枪与工装发生干涉。

　　设计阶段重点考虑了焊接作业的高温环境适配，所有与零件直接接触的压头、定位块都采用了耐热合金钢材质，表面做了氮化处理，能够长期承受焊接飞溅的高温灼烧，减少工装磨损变形；驱动模块的外侧都加装了金属防护挡板，阻挡焊接飞溅进入导轨与传动部件内部，降低日常维护的频次。工装的气路或电路走线全部隐藏在底板下方的走线槽内，外部仅预留统一的接口，现场安装时只需对接动力源与控制信号即可投入使用，无需复杂的现场布线。在尺寸边界上，整套工装的底板长宽尺寸适配常见的3米以内长度的结构件组焊需求，压紧单元的最大行程可满足200毫米以内高度差的零件夹持，靠模的定位精度控制在±0.2毫米以内，能够保证组焊后零件的形位公差满足后续机加工或装配的要求。

　　针对焊接过程中产生的烟尘，工装底板上还预留了除尘接口的安装位置，可直接对接车间的集中除尘系统，在焊接作业时及时吸走焊缝附近的烟尘，改善作业环境。实际使用过程中，操作人员只需将待焊的各个零件依次放置到对应的定位位置，触发启动开关后所有压紧单元会自动完成夹紧动作，焊接完成后自动松夹，整个装夹过程耗时相比传统螺栓压板装夹方式缩短70%以上，尤其适合多品种小批量的大型零件焊接生产，通过更换不同的定位靠模与压头，即可快速切换适配不同规格的零件焊接需求，无需重新制作整套工装，降低了生产准备的成本。工装的各个模块化单元都采用了标准化的安装接口，单个压紧单元或定位模块出现损坏时可直接快速更换，减少停机维修的时间。
