3S4P串并结构21700电芯承载电池盒

　　在便携储能、小型工业控制设备、户外移动电源、定制化动力供电模组的开发场景中，电芯的固定与串并连接可靠性，直接决定整套供电系统的循环寿命与使用安全，这款适配21700规格圆柱锂电芯的3串4并结构电池盒，正是针对这类集成需求开发的结构化承载部件。从实际工程落地的角度看，多数中小功率供电场景在选型电芯时，21700规格凭借比18650更高的单芯容量、更优的大电流放电性能，已经逐步成为中端储能、动力类产品的主流选型，但对应的电芯固定与串并排布，如果采用零散的镍带焊接加绝缘胶带包裹的方式，不仅生产装配效率低，后期维护更换电芯的难度也极大，同时电芯之间缺乏规整的绝缘隔离，一旦出现电芯鼓胀、漏液等异常，很容易引发相邻电芯的连锁故障。

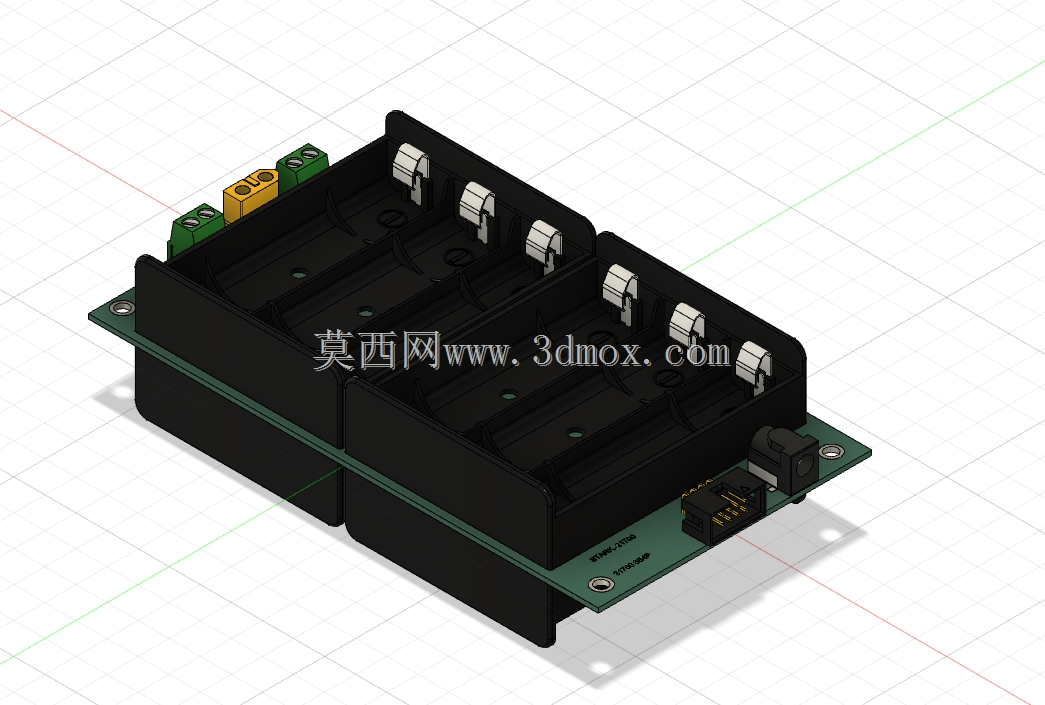

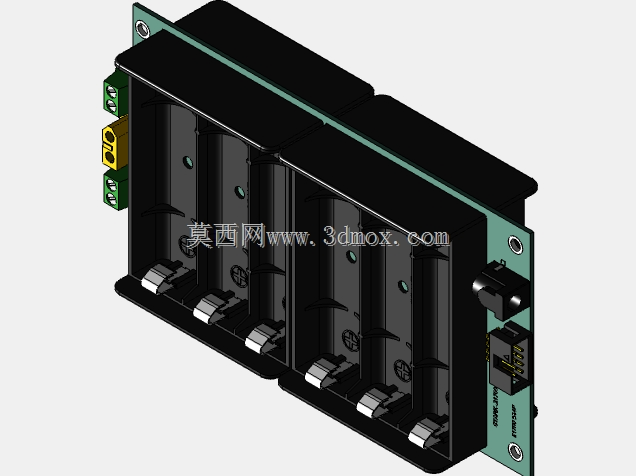

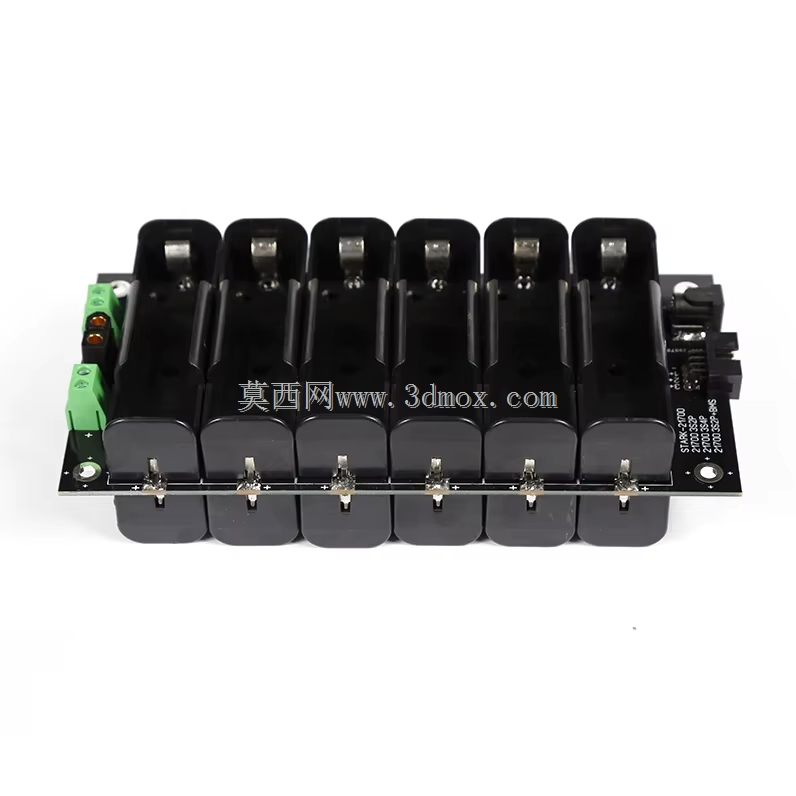

　　这款电池盒采用模块化的槽位式设计，每个槽位的内径尺寸严格匹配21700电芯的外径公差，槽壁预留0.1mm的装配余量，既可以保证电芯顺利推入到位，又能限制电芯在槽位内的径向晃动，避免设备在移动、振动工况下，电芯与连接片之间出现虚接脱焊的问题。整体排布采用3串4并的拓扑结构，沿长度方向依次排布6个独立电芯槽位？不对，仔细看结构是每两个电芯槽位为一组，共三组对应3串的串联层级，每组内的4个电芯通过端部的汇流结构实现并联，串与串之间通过绝缘挡墙做物理隔离，爬电距离满足低压直流供电的绝缘要求，端部预留的接线端子采用绿色插拔式接线座，可以直接对接外部BMS保护板或者负载供电线路，不需要额外在电芯端部做飞线焊接，装配时只需要将电芯按照极性标识推入对应槽位，扣合端部的汇流压片，即可完成整组电芯的串并连接，大幅降低手工接线的出错概率。

　　从安装边界来看，整个电池盒的底部预留了两个对称的安装固定孔位，孔位间距适配常见的设备内部安装梁尺寸，可以通过M3螺丝直接固定在设备壳体的内部安装柱上，整体外形的长宽高尺寸控制紧凑，不会占用过多的设备内部空间，槽位之间预留了均匀的散热间隙，电芯在大电流充放电过程中产生的热量，可以通过槽壁之间的空隙形成空气对流，避免热量堆积导致电芯温度过高。设计过程中重点考虑了电芯的更换便利性，不同于灌封式的电池包结构，这款电池盒的电芯不需要做永久固定，当某一颗电芯出现容量衰减或者故障时，只需要拆开端部的压片即可单独更换故障电芯，不需要将整组电池报废，有效降低后期的维护成本。

　　端部的汇流区域集成了采样线路的走线槽，可以直接搭配同规格的BMS保护板使用，电压采样线可以顺着走线槽布置到每一串的汇流点，避免走线杂乱导致的绝缘破损风险。在实际选型适配时，需要注意这款电池盒对应的串并结构是固定3串4并的配置，适配的电芯必须是标准21700规格圆柱锂电芯，不能混用其他尺寸的电芯，安装时要严格按照槽位旁的极性标识装入电芯，避免反接导致的短路风险，底部安装时要注意在安装孔位与设备壳体之间添加绝缘垫片，避免螺丝导通造成电池组短路。相较于传统的胶粘加扎带固定的电芯组装方式，这种一体式电池盒结构的整体结构强度更高，抗振动性能更好，能够适应户外移动设备、便携检测仪器这类存在频繁移动、振动的使用场景，同时规整的排布结构也方便设计师在做设备内部结构布局时，准确预留电池仓的空间尺寸，不需要额外考虑电芯零散排布的固定与绝缘问题，缩短产品的开发周期。
