嘉佰达3S4S锂电池保护板结构建模

　　在便携储能、小型电动工具、家用后备电源这类采用3串或4串锂离子、磷酸铁锂电池组的产品开发中，电池管理保护板是决定整组电池使用寿命与使用安全的核心部件，本次还原的这款保护板结构，完全匹配市面主流同参数BMS的实际安装与接线逻辑，可直接用于电池PACK结构的配套设计验证。

　　从实际应用场景来看，这类保护板广泛适配12V标称的锂电池组，覆盖户外便携电源、电动自行车备用电池组、小型太阳能储能模组、电动工具内置电池包等多个领域，核心作用是在电池充放电全周期内，对每一串电芯的电压、回路电流进行实时监测，避免出现过充、过放、过流、短路等异常工况损坏电芯，部分带通讯接口的版本还可将电芯状态数据上传至主控端，实现电池状态的可视化监控。

　　产品的功能特性完全围绕锂电池组的安全防护需求设计，板载的均衡回路可在充电末期对电压偏高的电芯进行被动均衡，缩小串间电压差，提升整组电池的容量利用率；引出的采样排线接口对应每一串电芯的正负极采样点，接线时需严格对应电芯串序，避免反接损坏板件；主回路的大电流走线采用加厚铜箔设计，配合外接的动力线缆可承载持续大电流放电，满足多数中小功率用电设备的供电需求；板载的通讯接口可外接上位机，读取保护板的各项运行参数，也可根据实际使用场景调整过流保护阈值、过充过放保护电压点等参数，适配不同化学体系的电芯使用。

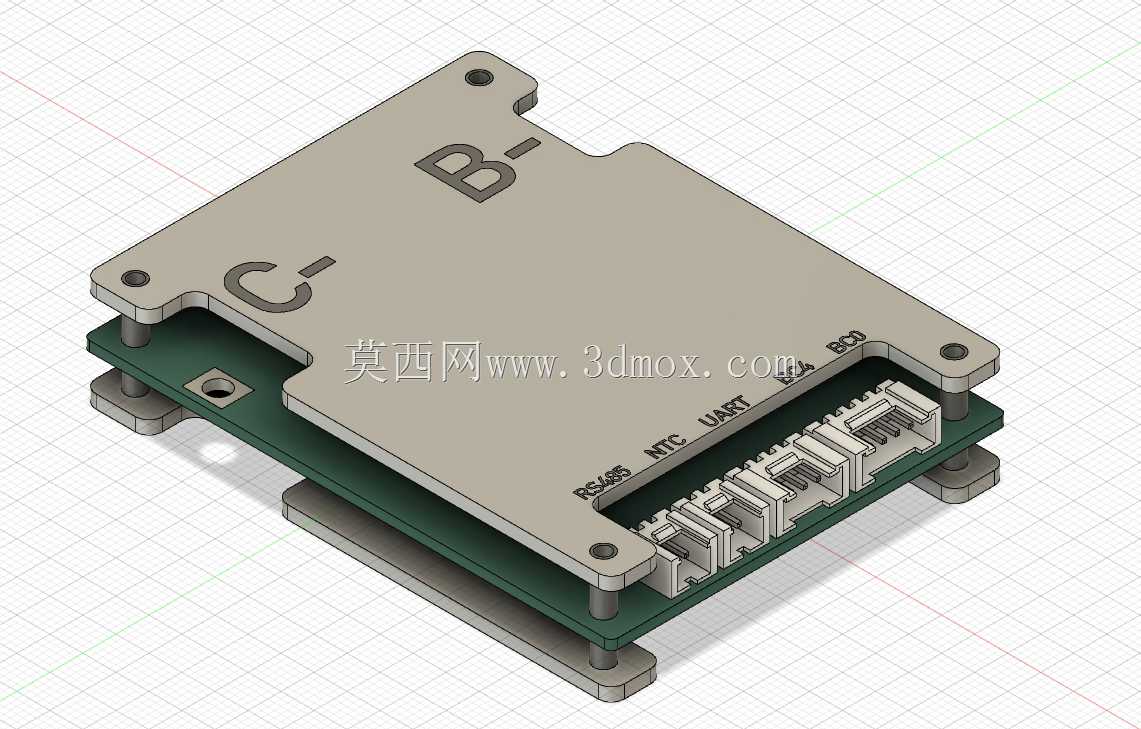

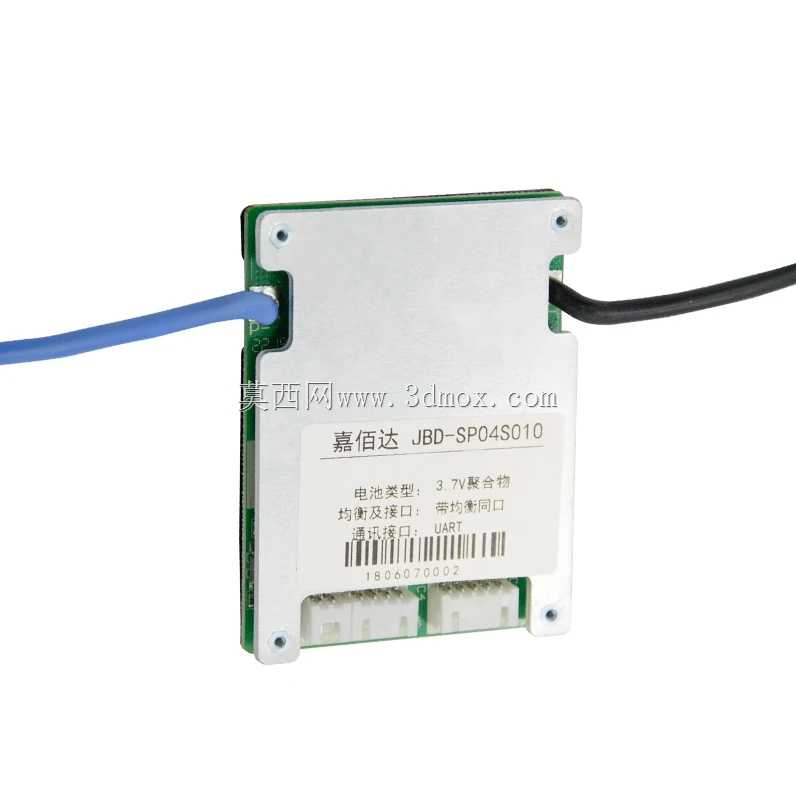

　　从设计思路来看，这款保护板采用PCB基板加金属屏蔽盖板的组合结构，金属盖板一方面可以屏蔽板上电路工作时产生的电磁干扰，避免影响周边其他敏感电子器件，另一方面也可提升板件的结构强度，在电池包内部受到挤压、振动时保护PCB上的贴片元件不会脱落；盖板与PCB之间通过四个角的安装孔位进行螺丝固定，安装孔位做了绝缘隔离设计，避免螺丝导通PCB走线造成短路；动力线缆从板侧直接引出，减少了外接端子的接触电阻，也避免了振动场景下端子松脱的风险；采样接口采用带锁扣的白色插座，排线插入后可通过锁扣固定，不会因为运输、使用中的振动出现排线脱落导致的采样失效问题。

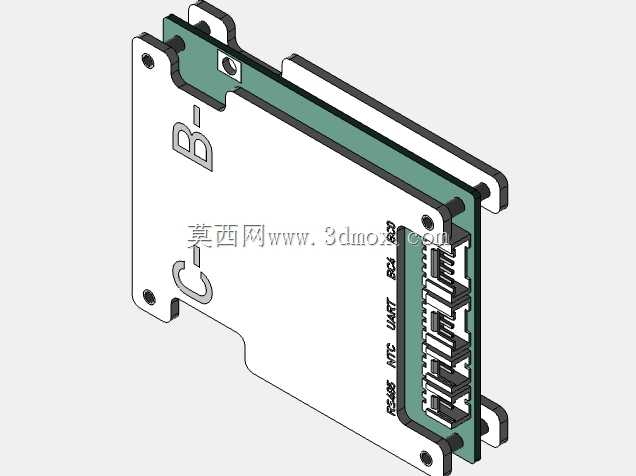

　　外形尺寸与安装边界方面，这款保护板整体为矩形结构，金属盖板覆盖了PCB上除接口外的全部区域，四个安装孔位对称分布在板件四角，孔位间距适配多数标准12V锂电池包的内部安装空间，安装时需在PCB与电池组固定面之间预留2mm以上的绝缘间隙，避免板件背面焊点与电池外壳或其他金属部件接触造成短路；动力线缆的出线方向可根据电池包的内部走线需求调整弯折角度，但弯折半径不能小于线缆直径的5倍，避免线缆内部铜丝折断影响载流能力；采样排线的出线侧需预留至少10mm的操作空间，方便后期组装时插拔排线、检修线路；板件整体厚度控制在10mm以内，不会占用过多电池包内部的空间，可适配不同容量的圆柱、软包、方形电芯组成的电池包结构设计。

　　在进行电池PACK结构设计时，可直接将该模型导入装配环境，匹配电芯的排布方式、固定支架的结构，验证保护板与周边部件的干涉情况，提前预留出线槽、安装柱的位置，减少后期打样验证的迭代次数；建模过程中完全还原了板件上的所有接口位置、安装孔位尺寸、盖板的凸起标识区域，包括板上印刷的参数标识区域、条码区域的位置都做了精准还原，可直接用于生成产品装配说明书、爆炸视图等技术文档，也可用于产品展示阶段的结构演示。
