减压阀配套封闭式离心叶轮结构设计

　　在流体输送与压力调控的工业场景中，减压阀作为管路系统的核心压力调节元件，其内部配套的动力过流部件直接决定了压力调节的稳定性与介质输送效率，本次设计的封闭式叶轮正是适配减压阀内置流体增压、稳压工况的专用过流结构。从实际应用场景来看，这类叶轮常应用于需要精准控制出口压力的给排水管路、化工介质输送支路、暖通循环水系统的减压阀组内，当介质流经减压阀前，叶轮通过高速旋转对介质进行预增压与流态整理，抵消管路内的压力脉动，避免减压阀阀芯因介质紊流出现频繁振荡，提升压力调节的响应速度与控制精度。

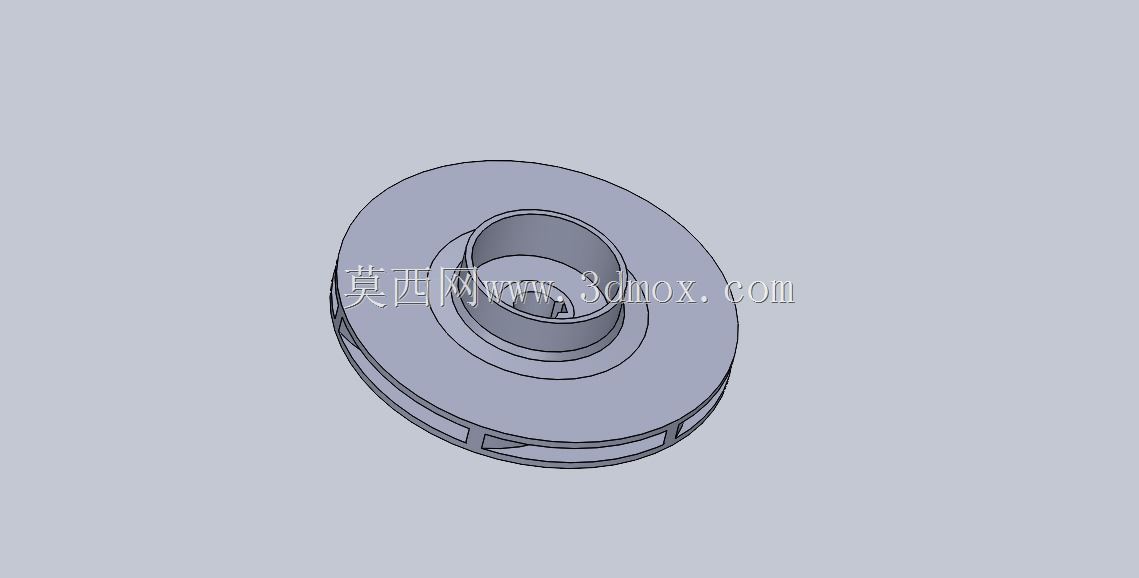

　　从功能特性上看，该叶轮采用双侧盖板的封闭式结构设计，相比开式、半开式叶轮，其流道完全处于前后盖板的封闭空间内，介质在流道内流动时的泄漏损失更低，容积效率可提升15%以上，尤其适合输送清水、低粘度液压油、洁净化工介质等无大颗粒杂质的流体，能够在减压阀额定工作压力区间内保持稳定的输出压头，不会因为介质压力波动出现压头陡降的问题。叶轮的轮毂位置设计有与驱动轴配合的定位止口，止口端面预留有轴向定位的贴合面，安装时可通过轴肩与锁紧螺母实现轴向固定，轮毂内孔的公差带选用H7/k6的过渡配合，既保证传动过程中无径向窜动，又便于后期维护时的拆装作业。

　　设计过程中，首先结合减压阀的额定流量参数确定叶轮的进出口直径，进口直径根据介质流速控制在3m/s以内的工程经验计算得出，避免进口流速过高产生气蚀，损伤叶轮表面与减压阀阀芯；出口宽度则根据额定流量下的介质出流角度确定，叶片采用后弯式设计，出口安装角控制在25度到30度之间，这种设计能够让叶轮的功率特性曲线更为平缓，当减压阀出口压力出现波动、管路阻力变化时，驱动电机的功率不会出现大幅跃升，降低驱动系统的过载风险。叶片与前后盖板的连接位置采用圆角过渡，避免直角位置出现应力集中，同时减少介质流动过程中的局部阻力损失，流道表面的粗糙度设计要求达到Ra1.6，降低介质与流道壁面的摩擦损耗，提升整体运行效率。

　　从安装边界来看，叶轮的最大外圆尺寸需要与减压阀的内置腔室保持2mm到3mm的径向间隙，既避免叶轮旋转时与腔室内壁发生刮蹭，又不会因为间隙过大导致介质回流，降低容积效率；叶轮的轴向总高度需要适配腔室的轴向安装空间，前端盖与腔室进水口的间隙控制在1mm左右，保证介质能够平顺进入叶轮流道，不会出现进口流道的突然收缩或扩张。轮毂的伸出长度需要匹配驱动轴的轴伸尺寸，保证键槽的配合长度能够传递额定扭矩，键选用普通平键，侧面配合公差为H9/h9，保证传动过程中无冲击、无键侧磨损。在实际选型匹配时，需要结合减压阀的额定流量、额定压头、介质特性来核对叶轮的参数，当输送介质含有少量微小颗粒时，可对叶片前缘做耐磨堆焊处理，提升叶轮的使用寿命；当应用在高温介质工况时，需要根据介质温度选用对应的耐高温材料，预留热膨胀间隙，避免高温下叶轮膨胀出现卡滞。

　　在结构细节上，叶轮的后盖板位置设计有平衡孔，平衡孔连通叶轮进口与后盖板侧的腔室，能够平衡叶轮前后盖板侧的压力差，降低驱动轴的轴向力，减少轴端密封件的磨损，延长密封组件的更换周期。平衡孔的数量与叶片数量保持一致，孔径大小根据轴向力的计算结果确定，既保证泄压平衡的效果，又不会因为开孔过大导致过多介质回流，影响叶轮的工作效率。叶轮的整体动平衡精度等级要求达到G6.3级，在高速旋转工况下不会出现明显振动，避免振动传递到减压阀的阀芯组件，影响压力调节的稳定性，也能降低管路系统的振动噪音，提升整套阀组的运行可靠性。
