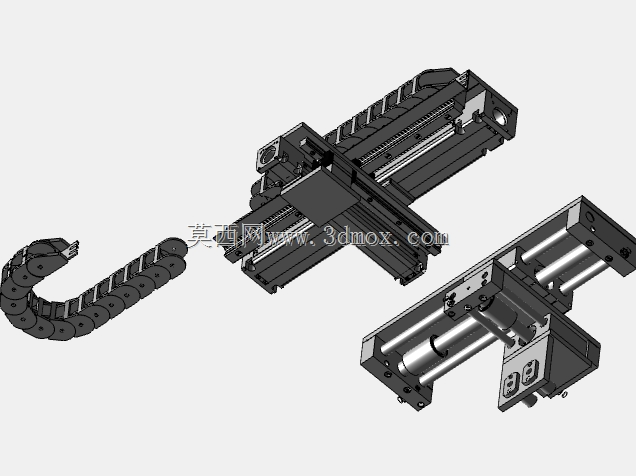

带拖链的双轴直线滑台模组结构

　　设计阶段首先要确认安装边界，整套模组的底座安装孔位采用等距排布，适配常见的工业铝型材台面安装，不需要额外加工转接板就能直接固定在设备机架上，上层滑台的负载安装面预留了标准螺纹孔阵列，可直接固定夹爪、点胶阀、视觉相机等末端执行件，省去了二次加工安装位的工序。传动结构上，两根轴均采用滚珠丝杠配合线性导轨的组合，相比同步带传动的滑台，这种结构的重复定位精度更高，启停时的反向间隙更小，适合需要精准对位的作业场景；导轨的滑块采用预压设计，能抵消一部分侧向负载带来的形变，保证运动过程中的平顺性，不会出现低速爬行的问题。这套双轴直线运动模组，是面向小行程精密点位作业场景开发的执行单元，在3C电子零部件组装、小型工件视觉检测、实验室微量点胶、桌面级搬运工位中都能见到同结构产品的实际应用。从结构布局来看，两个运动轴呈十字正交布置，下层轴负责长行程的横向位移，上层轴搭载作业负载完成纵向进给，拖链顺着下层轴的运动方向排布，全程收纳动力线缆与信号控制线，避免轴体高速往复运动时线缆出现拉扯、弯折疲劳或者与周边结构剐蹭的问题。

　　拖链的弯曲半径是选型时的重点参数，这里选用的拖链弯曲半径刚好适配内置线缆的最小弯折半径要求，拖链的两端分别固定在底座和运动滑台上，每一节链节都做了限位结构，运动过程中不会出现脱链、卡滞的情况，同时拖链内部做了分隔，可将动力线、信号线分开布设，减少信号干扰的概率。从结构细节来看，轴体两端都设置了硬限位块，搭配原点光电传感器，既能在软件层面设定软限位防止超程，也能在传感器失效时通过硬限位阻挡滑台脱出，避免设备撞机损坏；丝杠的端部采用固定支撑的安装方式，相比一端固定一端悬空的结构，高速运转时丝杠的抖动量更小，能支持更高的运动速度。

　　实际应用中，这套模组可根据需求搭配不同功率的伺服电机或者步进电机，如果是对响应速度要求高的场景，可搭配高转速伺服电机配合联轴器直连，减少传动环节的间隙；如果是低速轻载的场景，也可通过同步轮减速结构搭配步进电机，控制整体成本。安装时需要注意两根轴的正交度校准，下层轴固定完成后，需要用百分表打表校准上层轴的安装平行度，避免两轴垂直度误差过大导致运动卡滞、导轨磨损加快的问题；导轨和丝杠的润滑注油嘴都设置在易操作的位置，日常维护时不需要拆解模组就能完成注油保养，延长设备的使用寿命。滑台的侧面预留了传感器安装槽，可根据实际行程需求调整原点、正负限位传感器的位置，不需要额外加工安装支架，适配不同行程的定制化需求。

　　整套结构的外形紧凑，横向行程覆盖常见的桌面级作业范围，纵向轴的长度更短，保证上层负载的运动刚性，不会因为悬伸过长导致末端位置偏差。在实际产线应用中，这类双轴滑台常搭配Z轴升降轴组成三轴运动平台，完成小型工件的上下料、扫码、涂覆等工序，相比多关节机器人，这类直线模组的成本更低，定位精度更稳定，维护难度也更小，适合标准化的小范围往复作业场景。设计时还考虑了防护需求，导轨和丝杠的外侧可加装风琴防护罩，避免作业环境中的粉尘、切削液落到传动部件表面，加快部件磨损，不过在洁净车间环境下使用时，也可拆除防护罩减轻运动负载，提升动态响应速度。
