精密水准测量调节装置三维结构设计

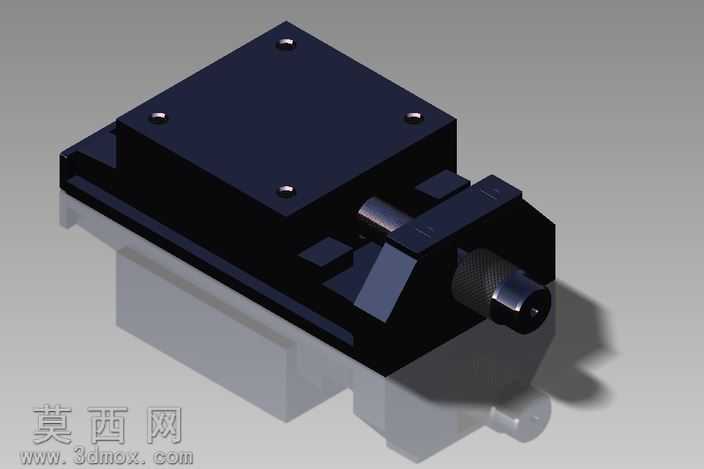

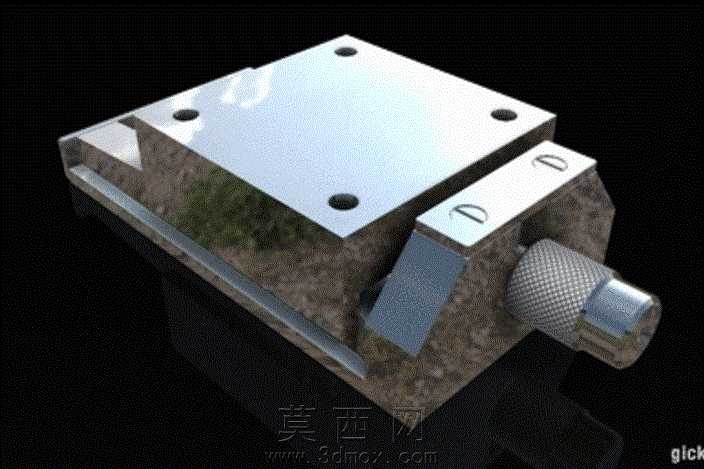

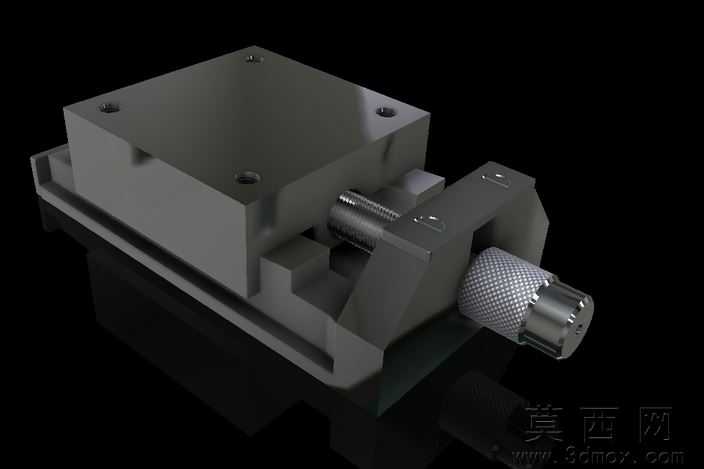

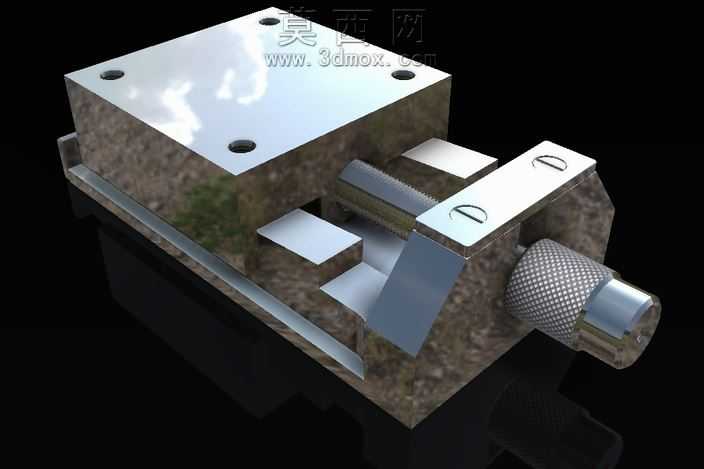

本作品为水准测量配套的精密调节装置三维建模成果，建模过程中严格遵循机械加工工艺规范，对装置各组成部件进行1:1等比例还原，完整呈现了装置的装配关系与功能结构。模型主体采用模块化设计思路，分为固定基座、滑动载台、微调驱动三大核心模块，固定基座部分设计有对称分布的安装孔位，可适配不同规格的测量设备搭载需求，基座底部设置有定位卡槽，能够保证装置安装后的基准面精度。滑动载台与基座之间通过精密导轨结构实现平稳滑动，导轨配合面做了公差优化设计，建模时预留了合理的装配间隙，既保证滑动顺畅无卡滞，又能将滑动间隙控制在微米级精度范围内，避免测量过程中出现窜动误差。微调驱动部分采用滚花旋钮配合精密丝杆的传动结构，旋钮表面的滚花纹理在建模时做了精细化纹理还原，既提升了模型渲染后的真实质感，也还原了实际使用时的防滑操作需求，丝杆与载台之间采用螺纹传动配合，可实现载台位置的微米级微调，满足水准测量过程中的高精度位置调节需求。材质渲染方面，装置主体部件采用哑光金属材质，模拟实际加工后的硬质阳极氧化表面处理效果，丝杆传动部分采用亮面金属材质，区分不同部件的加工工艺差异，滚花旋钮部分采用防滑金属质感，整体渲染光影柔和，能够清晰展现各部件的结构轮廓与装配层次。设计过程中充分考量了装置的实用性，整体结构紧凑无冗余部件，各操作部件位置符合人体工程学设计，旋钮的操作力矩经过结构优化，单手即可完成精准调节操作，装置整体刚性充足，可有效避免调节过程中出现结构形变影响测量精度，各连接部位的紧固件均做了标准化建模，符合通用机械紧固件的规格标准，便于后续的加工生产与装配维护。
