多规格工业电气配电柜体成套结构设计

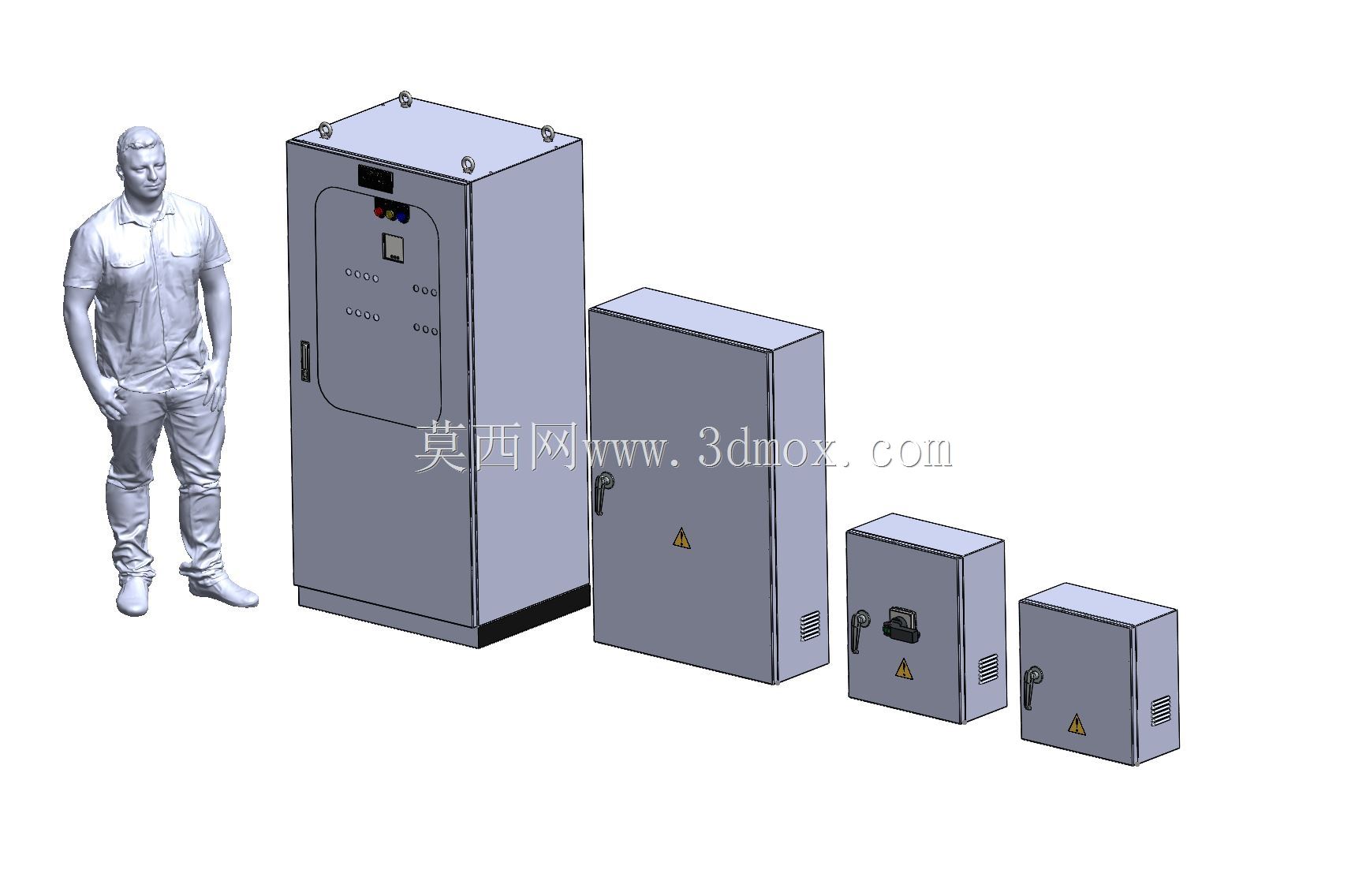

　　本次呈现的成套电气柜体结构，覆盖从落地式大容量柜体到壁挂式小型配电箱的全尺寸梯度规格，可适配不同场景下的配电、控制回路集成需求。在工业现场的实际应用中，这类柜体是生产车间动力配电、设备集群控制、自动化产线信号中转的核心载体，不同尺寸的柜体对应不同的回路容量与安装场景：最高规格的落地式柜体可容纳进线主开关、多回路塑壳断路器、接触器组、PLC控制模块、信号端子排等全套电气元件，通常布置在车间配电间或者大型设备旁的主电控点位，承担区域总配电或者核心设备的全套电控功能；中等尺寸的壁挂柜体多用于单台中型设备的就近控制，或者车间分区的二级配电点位，可减少主线路的布线长度，降低线路压降损耗；最小规格的小型箱体则多用于末端工位的电源分接、小型单机设备的开关控制，或者现场急停、指示回路的就近安装，方便操作人员快速触及操作。

　　从结构设计思路来看，整套柜体采用统一的模块化设计语言，所有规格的柜体均采用冷轧钢板折弯焊接的主体框架，门板与柜体框架的配合采用内嵌式结构，配合连续点焊的安装边，可保证柜体的整体防护等级达到常规工业场景要求，防止车间内的粉尘、切削液飞溅进入柜体内部造成电气元件短路。门板上预留了观察窗、操作按钮、状态指示灯的安装位，观察窗采用透明聚碳酸酯板材镶嵌，无需打开柜门即可观察内部主开关的分合状态，操作按钮与指示灯的安装孔位按照通用电气元件的安装尺寸预留，可适配市面上主流品牌的按钮、指示灯、转换开关等元件，无需二次开孔加工。柜体内部预留了标准化的安装梁位置，安装梁采用镀锌钢板冲压成型，上面排布了间距统一的安装孔，可根据实际元件的安装尺寸灵活调整安装位置，适配不同品牌、不同规格的断路器、接触器、端子排等元件的安装需求，无需针对特定元件重新设计内部安装结构。

　　在安装边界与外形尺寸的梯度设计上，整套柜体的尺寸梯度按照实际配电容量的需求做了合理划分：最大的落地式柜体高度适配成年人站立操作的视线高度，操作面板的中心位置距离地面约1.4米，符合人机工程学设计要求，操作人员站立时无需弯腰或者抬手过高即可完成按钮操作、状态观察，柜体底部预留了电缆进线的敲落孔，可适配上进线、下进线两种布线方式，底部安装孔位按照通用落地柜的安装尺寸设计，可直接固定在地面的槽钢基础或者水泥基础上；中等尺寸的壁挂柜体深度控制在合理范围，安装后不会过多占用车间的通道空间，柜体背部预留了壁挂安装的挂孔，可直接固定在墙面或者设备的立柱上，安装高度同样按照操作人员站立操作的高度设计；最小规格的小型箱体可直接壁挂安装在设备本体或者工位旁的立柱上，体积小巧，不会占用过多操作空间，适合末端回路的就近控制。

　　柜体的细节设计上，所有门板均配备了通用型柜锁，可根据现场的安全管理需求更换为不同锁芯的锁具，防止无关人员随意打开柜门触碰带电部件；柜体门板内侧预留了接地螺钉的安装位置，可通过接地导线将门板与柜体框架可靠连接，避免门板带电造成安全隐患；柜体侧面预留了散热通风孔，通风孔内侧加装防尘网，在保证柜内热量散出的同时，阻挡粉尘进入柜体内部，对于发热较大的元件安装场景，还可在通风孔位置加装散热风扇，进一步提升柜内的散热能力；柜体表面采用静电喷塑处理，涂层厚度均匀，附着力强，可适应车间内潮湿、有轻微腐蚀的环境，长时间使用不会出现涂层脱落、生锈的问题。

　　在实际的工程选型过程中，设计人员可根据具体的回路数量、元件尺寸、安装位置选择对应规格的柜体，整套柜体的安装尺寸、开孔位置均遵循行业通用的设计规范，可直接对接现有电气设计的选型标准，无需重新调整柜体的安装基础、布线走向，能够有效缩短电气系统的设计与安装周期，降低现场施工的改造成本。柜体的结构强度经过校核，在满装电气元件的情况下，柜体框架不会出现明显变形，门板开合顺畅，长期使用不会出现门板下垂、锁具对位不准的问题，可满足工业场景下长期稳定使用的需求。
