DIN933标准M3系列外六角全牙螺栓

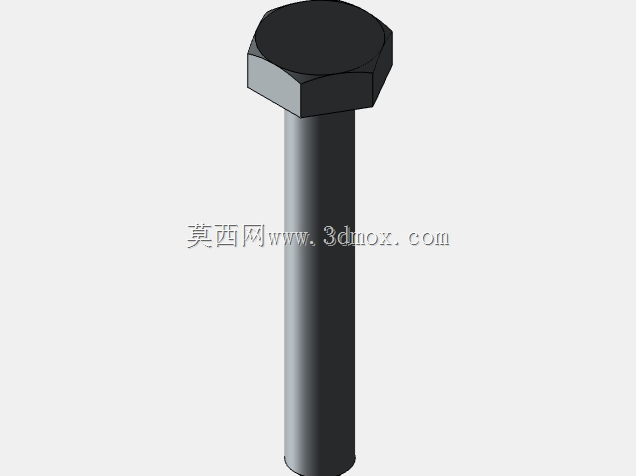

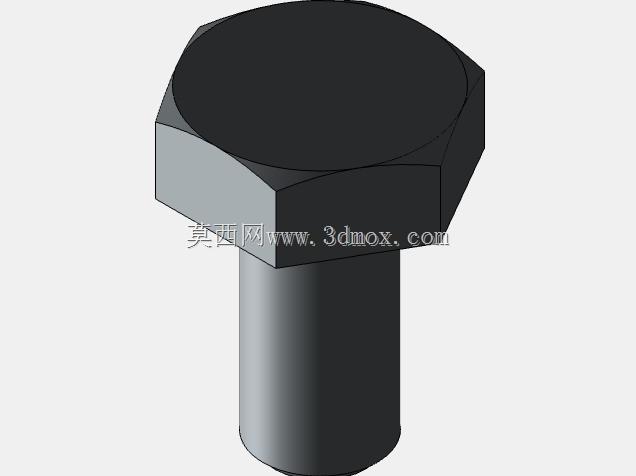

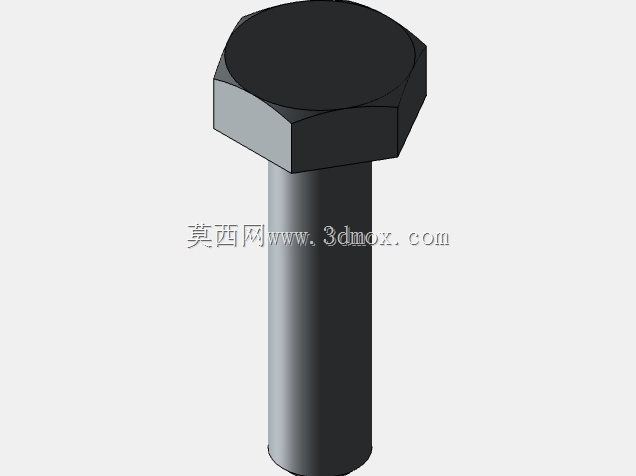

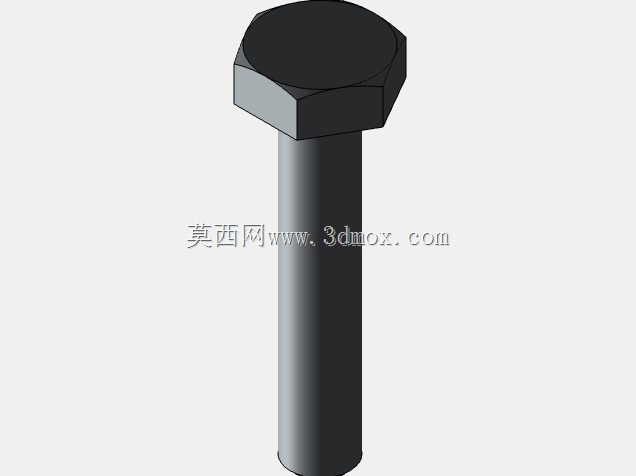

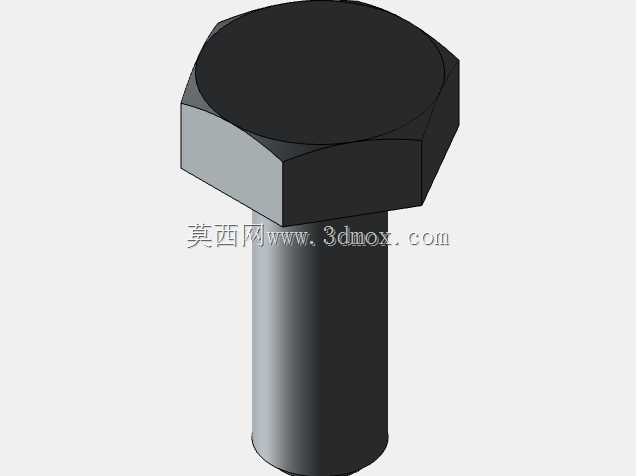

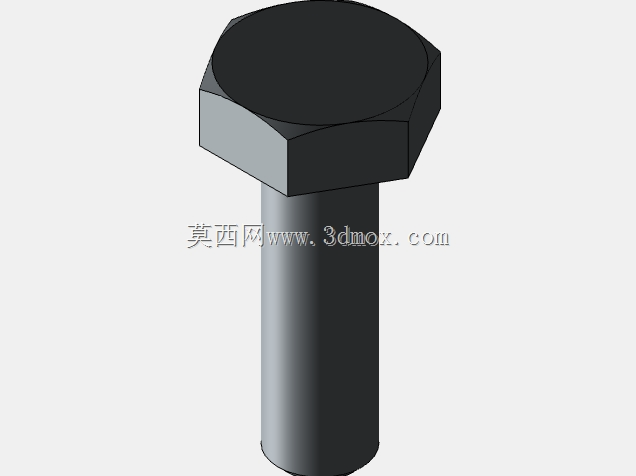

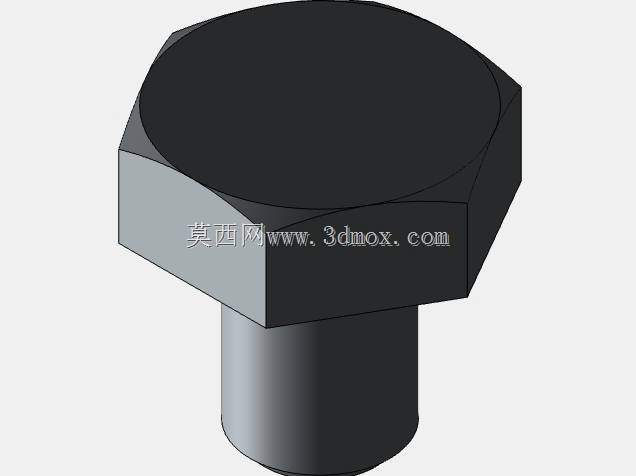

　　在精密仪器装配、小型自动化设备模组搭建、消费电子内部结构锁附这类对紧固件尺寸精度要求较高的场景里，M3规格的外六角螺栓是出镜率极高的连接件，这套对应DIN933标准的系列模型，覆盖了4mm到20mm的常用长度规格，能满足不同叠层厚度的构件连接需求。做结构设计的时候选这类标准件，首先要明确安装边界：六角头的对边尺寸严格遵循德标要求，对应的扳手空间在做布局时要提前预留，不能出现扳手位被周边结构遮挡的情况，不然实际装配时会出现无法拧动、螺栓锁附不到位的问题。

　　从功能特性上看，DIN933标准的螺栓属于全牙型外六角紧固件，螺纹段从螺杆末端一直延伸到六角头下方的支撑面，当被连接件其中一侧是螺纹孔的时候，全牙设计可以让螺栓拧入深度的调整更灵活，不像半牙螺栓会受光杆段长度限制，在薄板叠装、薄型安装座锁附的场景里，全牙结构的适配性会更强。设计这套模型的时候，首先要还原标准件的核心尺寸公差：六角头的厚度、对边宽度、对角宽度都要严格对应DIN933的标准数值，螺纹段的牙型要符合公制M3粗牙螺纹的参数，不能出现牙距错误、牙型失真的问题，不然导入装配体做干涉检查的时候会出现误判，比如本来应该能顺利穿入的光孔，因为模型螺纹外径做的偏大，软件会提示干涉，给设计校验带来不必要的麻烦。

　　实际选型的时候，要根据被连接件的总厚度来选对应长度的螺栓：比如两个2mm厚的钣金件叠装，加上垫片的厚度，选M3x6或者M3x8的规格就足够，螺栓拧入螺纹孔的深度要控制在2.5倍到3倍公称直径的范围，也就是7.5mm到9mm左右，既能保证足够的锁附强度，又不会因为拧入过深顶到螺纹孔底部的其他结构。另外要注意六角头的支撑面细节，标准件的六角头和螺杆衔接的位置有微小的倒角过渡，建模的时候不能把这个特征省略，不然做装配仿真的时候，螺栓头和被连接件表面的接触会出现边缘应力集中的错误仿真结果，和实际装配的受力状态不符。在小型气动元件的阀组安装、传感器支架固定、3D打印机的运动模组锁附场景里，这套不同长度的M3外六角螺栓可以覆盖绝大多数的连接需求，不用再单独去逐个建模不同长度的标准件，能大幅提升结构设计的效率。做三维装配的时候，还要注意螺栓长度的选择余量：一般螺栓穿过被连接件之后，露出螺纹孔的长度要保留2到3个牙距，既不能露出太长占用多余的设备内部空间，也不能拧入深度不够导致连接强度不足，出现设备运行过程中螺栓松脱的问题。

　　六角头的驱动方式相比十字槽、内六角的同规格螺栓，能承受更大的锁紧扭矩，在需要一定预紧力的连接位置，比如导轨安装座、气缸固定座的锁附，外六角结构的螺栓更不容易出现拧滑牙的问题，对应的套筒或者开口扳手的通用性也更强，生产现场的装配工具适配成本更低。建模的时候还要还原螺纹起始端的倒角特征，这个细节虽然小，但实际装配时可以让螺栓更顺利地对准螺纹孔，不用反复调整对位，提升装配效率，模型里把这个特征做准确，也能在做装配动画演示的时候更贴近真实的装配流程，不会出现螺栓硬怼进螺纹孔的违和感。不同长度的螺栓模型统一了六角头的尺寸参数，在做BOM统计的时候可以直接按长度分类汇总，不会因为头部尺寸不一致导致统计错误，给后续的采购、装配领料环节带来便利。在做设备的维护性设计时，选用这类标准通用的外六角螺栓，也能降低后期的维护备件成本，不用储备特殊规格的紧固件，现场维护时用普通的扳手就能完成拆卸和复装。
