减压阀用拱形带安装耳卡扣式连接支座

　　在流体管路系统的减压阀安装布局中，这类带双安装耳的拱形卡扣支座是承担阀体定位、管路载荷传递的核心结构件，日常多应用在工业给排水、压缩空气管网、低压液压回路的减压阀装配工位，用来替代传统的分体式管夹结构，减少装配环节的零件数量，提升现场安装的效率。从实际使用场景来看，这类支座通常直接贴合在减压阀阀体的弧形外壁或者配套的连接管段上，拱形内弧面和被支撑件的外圆轮廓完全贴合，避免局部应力集中造成的阀体变形或者管壁压痕，尤其是在有小幅振动的管路环境中，一体式的结构比分体抱箍的抗松动性能更好，不需要频繁复紧连接螺栓。

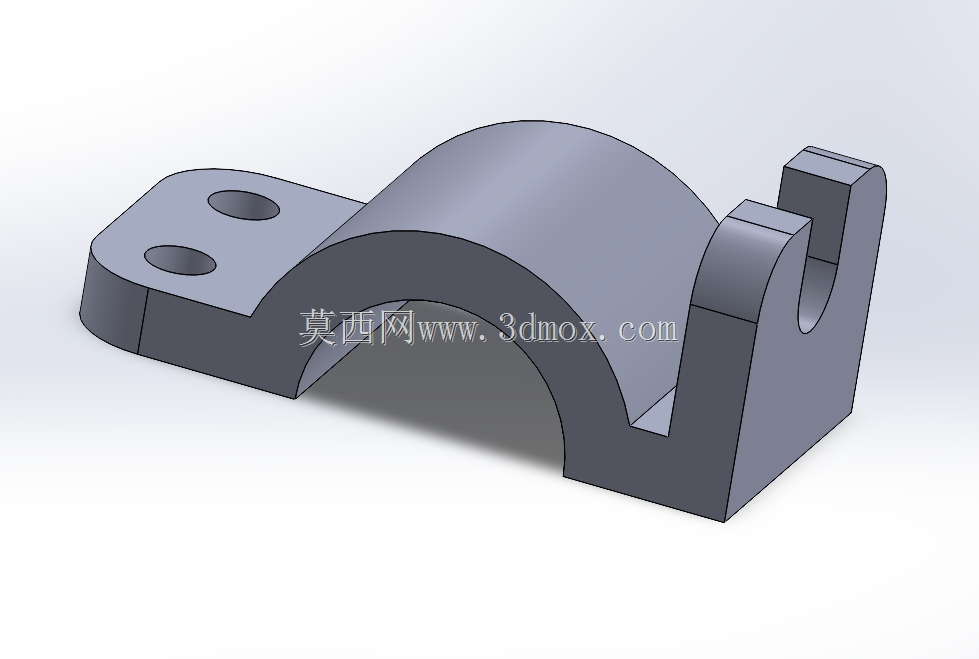

　　设计这类结构的时候，首先要确定的是拱形部分的内圆弧直径，必须和被支撑的减压阀阀体或者管段的外径保持一致，配合面的贴合率要达到85%以上，不然锁紧之后会出现局部点接触，长期受载容易出现压溃或者滑移。左侧延伸出的双安装耳是整个支座的固定端，两个安装孔的中心距需要匹配安装基座上的预留螺孔位置，安装孔的直径要比选用的固定螺栓大0.5到1毫米，补偿加工和安装过程中带来的位置误差，安装耳的厚度需要根据整个减压阀组件的重量来核算，按照常见的15到50毫米通径的减压阀来算，安装耳厚度取6到10毫米就能满足静载和小幅振动下的强度要求，耳板和拱形主体的衔接位置要做圆角过渡，避免应力集中造成的根部断裂。

　　右侧的卡扣式卡槽结构是这个支座的功能核心，这个卡槽是用来和减压阀上的配套定位凸台或者相邻管路的固定卡扣配合的，不需要额外的螺栓连接就能实现轴向的限位，卡槽的开口宽度要比配合的凸台厚度大0.2到0.3毫米，既保证装配的时候能顺利卡入，又不会因为间隙过大造成轴向窜动，卡槽的两个侧壁厚度要和安装耳的厚度匹配，保证卡接之后的抗剪切强度，卡槽底部和拱形主体的衔接位置同样要做圆弧过渡，避免受冲击载荷的时候出现开裂。

　　从安装边界来看，整个支座的总长度要控制在比被支撑段的轴向长度短10到15毫米，避免和两端的管路接头、密封组件产生干涉，拱形部分的外轮廓高度要低于减压阀阀体上的调节手轮、压力表接口等突出部件的最低位置，保证安装之后不会出现部件磕碰。安装的时候，先把支座的拱形内弧面贴合在阀体或者管段的对应位置，将右侧卡槽对准配套的定位凸台推入卡紧，之后再通过左侧安装耳上的两个螺栓将支座固定在安装基座上，整个装配过程不需要额外的工装辅助，单人就能完成操作。

　　在实际工况中，这类支座还要考虑不同介质环境下的耐蚀性，如果是用在给排水或者有弱腐蚀的流体管路中，材质可以选用工程塑料或者304不锈钢，如果是用在普通压缩空气或者低压液压回路中，选用普通碳钢做表面喷塑处理就能满足使用要求。结构设计的时候要尽量减少壁厚的突变，整个零件的壁厚尽量保持均匀，不管是采用注塑成型还是机加工、3D打印制作，都能减少成型缺陷，提升零件的成品率。另外，拱形部分的外表面不需要做额外的加工，只要保证内弧面的贴合精度即可，安装耳的螺栓孔接触面要做锪平处理，保证螺栓拧紧的时候端面贴合，不会出现螺栓偏斜造成的附加应力。这类一体式的支座结构相比传统的分体式管夹加定位块的组合，零件数量从3个减少到1个，不仅降低了采购和管理成本，还减少了装配环节的误差累积，在小通径减压阀的批量装配场景中，能有效提升产线的装配效率，降低后期维护的零件更换难度。
