挤压工艺用凸台定位底座结构设计

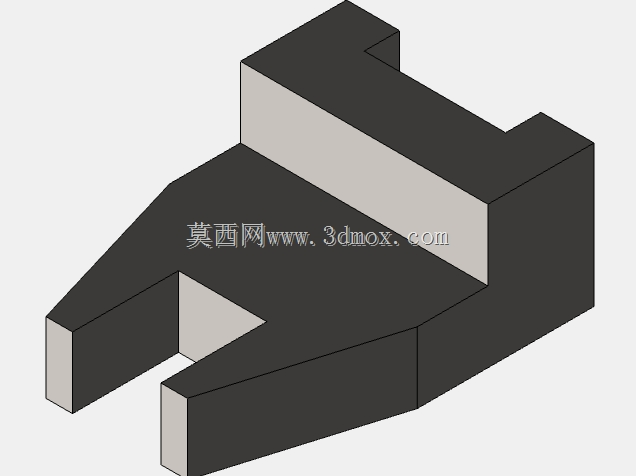

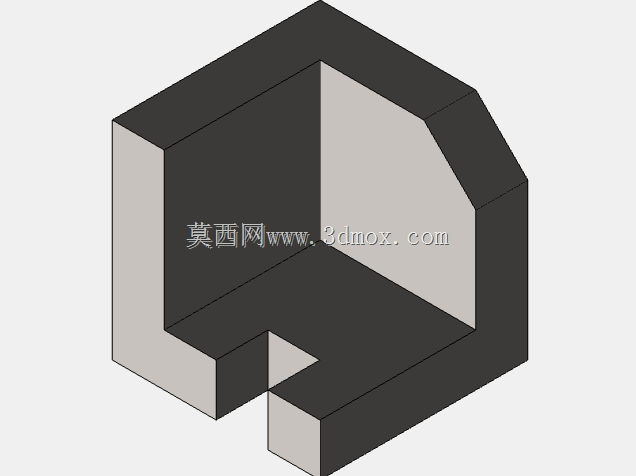

　　在减压阀配套的挤压成型工序里，这类凸台底座是工位上承担定位与承载的核心支撑构件，直接决定了挤压作业时坯料的定位精度，以及成型过程中受力传导的稳定性。从实际产线的应用场景来看，该底座多安装在挤压工位的工作台面，上方对接挤压凸模的下行作业路径，下方通过基座的平整底面与工作台T型槽配合完成固定，前端的叉型开口结构是为了避让挤压成型过程中坯料的余料排出通道，同时也能在取放工件时给操作人员或自动上下料的机械夹爪留出足够的操作空间，避免上下料过程中工件与底座发生磕碰刮擦。从功能特性上看，该底座采用整体式块体结构，没有拼接焊缝或装配式连接结构，在承受挤压作业的周期性冲击载荷时，不会出现连接松动、拼接面错位的问题，整体刚性能够满足中小吨位挤压设备的作业载荷要求。上部的凸台结构是核心的定位基准面，加工时需要保证与底座底面的平行度公差控制在0.02mm以内，凸台的侧面与挤压凸模的导向面配合，能够在凸模下行过程中起到辅助导向的作用，抵消部分偏载带来的侧向力，避免凸模出现偏磨甚至崩刃的问题。

　　设计这类底座时，首先要匹配对应挤压工位的作业行程，底座的总高度需要结合工作台面到凸模下止点的距离来确定，既要保证凸模下行到成型位置时，底座的支撑面能够完全托住坯料的受力区域，又要避免底座过高导致凸模行程不足，无法完成成型作业。前端的叉型开口尺寸需要根据坯料的外形尺寸以及余料的排出方向来确定，开口的宽度要比坯料对应位置的尺寸大2-3mm，既能够限制坯料在水平方向的窜动，又不会在坯料受压产生微量形变时与开口侧壁发生卡滞，开口的深度要覆盖坯料成型过程中向下延伸的区域，避免成型后的工件部分结构与底座发生干涉。

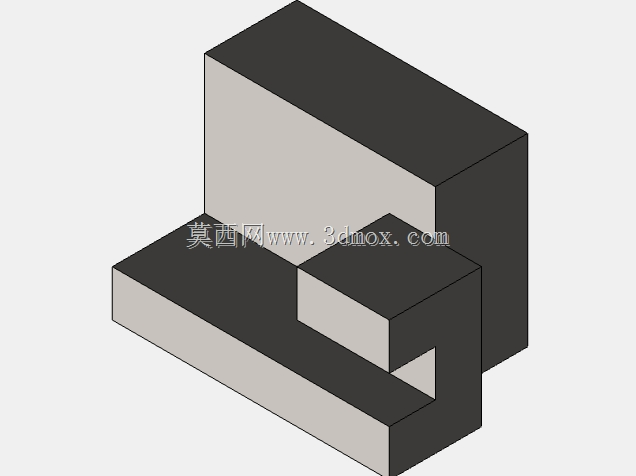

　　后部的高位凸台结构一方面是为了增加底座整体的抗侧弯刚度，在承受侧向偏载时，更高的结构截面能够有效降低底座的形变量，另一方面凸台的顶面可以作为工位上的辅助基准面，用于安装到位检测传感器或者行程限位块，进一步提升挤压作业的位置精度。从安装边界来看，底座的底面需要做精铣加工，表面粗糙度达到Ra1.6以下，保证与工作台面贴合时没有间隙，避免长期受冲击载荷出现底面压溃的问题；底座的两侧面可以根据安装需求加工出螺栓固定的沉头孔或者压板槽，不需要额外设计突出的安装耳，尽量保持整体结构的紧凑性，减少占用工作台的安装空间。

　　在实际建模过程中，所有的棱边都做了0.5-1mm的倒角处理，一方面是消除加工后的锐边，避免装配和操作过程中划伤操作人员，另一方面也能够减少应力集中，提升底座在周期性冲击载荷下的疲劳寿命，避免棱边位置出现应力开裂的问题。这类底座的结构看似简单，但在挤压工序中直接影响成型工件的尺寸一致性，如果底座的定位面出现磨损或者形位公差超差，会直接导致挤压出来的减压阀零件配合尺寸不合格，后续装配时出现密封面错位、阀芯卡滞等问题，因此设计时除了要满足结构尺寸的匹配要求，还要考虑长期使用的磨损余量，定位面可以根据作业频率预留0.5-1mm的修磨余量，当表面出现磨损压痕时，可以通过精铣修磨的方式恢复精度，延长底座的整体使用寿命。
