F-18战斗机流体动力学仿真分析模型

项目分类:飞机 发布时间:2024-12-12 ID:843158
  • F-18战斗机流体动力学仿真分析模型
  • F-18战斗机流体动力学仿真分析模型
  • F-18战斗机流体动力学仿真分析模型
  • F-18战斗机流体动力学仿真分析模型

  在航空装备研发与气动性能验证领域,飞行器外流场仿真一直是方案迭代阶段核心的技术环节,尤其是高亚音速战术飞机的气动特性校核,直接关系到后续风洞试验的参数设定、飞控系统控制律的初步整定,以及不同飞行姿态下的结构载荷边界确认。这套针对F-18战术飞机搭建的DES detached eddy simulation仿真模型,核心是解决传统RANS模型在大迎角分离流区域计算精度不足的问题,能够同时捕捉附面层内的 attached flow 特性与分离区的大尺度涡旋结构,匹配战机在机动飞行、跨音速巡航等不同工况下的气动参数获取需求。

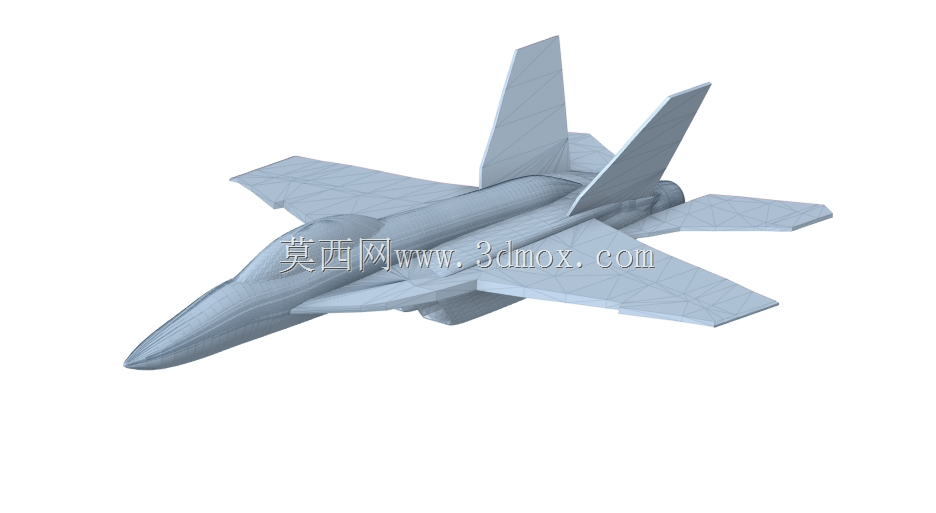

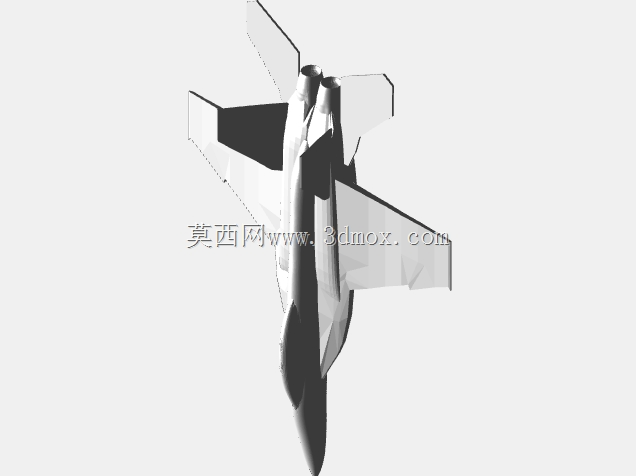

  从实际工程应用场景来看,这类仿真模型既可以用于航空院校的飞行器设计教学演示,帮助学员理解分离流、涡升力的产生机理,也可以作为主机所方案阶段的快速验证工具,在不启动高成本风洞试验的前提下,初步评估不同边条、襟翼偏转角度下的全机升阻特性,筛选出具备优化潜力的气动外形方案,大幅压缩前期方案迭代的周期。模型搭建过程中,首先完成了全机外形的几何清理,剔除了对气动计算影响极小的表面细小凸起、缝隙结构,同时保留了边条翼、前缘襟翼、垂尾、平尾等核心气动部件的精确外形,确保计算域内的几何特征与真实飞行器的气动外形一致。计算域的设定参考航空航天领域通用的外流场仿真规范,入口边界距离机头长度设置为5倍机身长度,出口边界距离机尾为15倍机身长度,上下及侧向边界距离机身轴线为10倍机身长度,避免边界反射对计算结果造成干扰。网格划分采用混合网格策略,附面层区域布置结构化棱柱层网格,确保壁面y+值匹配所选用的湍流模型要求,能够准确捕捉附面层内的速度梯度分布;外流场区域采用非结构化四面体网格,在边条涡、尾喷口、翼尖涡等流动梯度较大的区域进行局部网格加密,平衡计算精度与计算资源消耗。

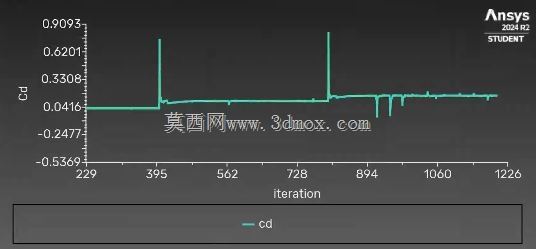

  从功能特性来看,这套模型已经完成了基础工况的迭代计算,从残差收敛曲线可以看到,阻力系数cd在经过初始阶段的迭代震荡后,逐步进入稳定收敛区间,过程中出现的两次数值跳变对应计算过程中网格自适应调整、或者湍流模型参数切换的节点,最终收敛后的数值可以直接用于初步的气动性能评估。在实际工程使用中,使用者可以基于这套基础模型调整边界条件,比如修改来流马赫数、迎角、侧滑角参数,模拟不同飞行姿态下的气动特性,也可以对局部气动部件的外形进行参数化修改,比如调整边条的后掠角度、襟翼的偏转量,快速对比不同方案的升阻比、俯仰力矩系数变化,为外形优化提供量化的数据支撑。需要注意的是,这类DES仿真模型对计算资源有一定要求,计算过程中需要合理设置时间步长,既要保证非定常计算的库朗数处于合理区间,避免计算发散,也要控制总计算时长,确保能够捕捉到足够多的涡旋脱落周期,得到统计意义上稳定的气动参数。在安装与使用边界上,模型的几何坐标系采用航空领域通用的机体坐标系,原点设置在机头参考点,x轴沿机身轴线指向机尾,y轴沿展向指向右侧机翼,z轴垂直向上,方便后续与结构模型、飞控模型进行数据对接,不需要额外进行坐标系转换。

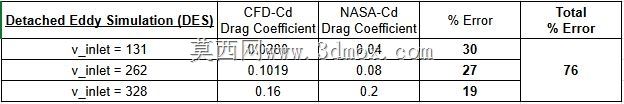

  模型的几何外形严格按照公开的F-18战机外形参数等比例缩放,所有气动面的相对位置、角度偏差控制在工程允许的范围内,能够满足方案阶段的仿真精度要求,若要用于详细设计阶段的验证,还需要进一步结合真实的外形公差、表面粗糙度参数对模型进行修正,同时补充进气道、尾喷口等内流道的几何结构,模拟进排气对全机气动特性的影响。在实际的仿真流程中,通常会先采用RANS模型进行定常计算,得到初步的流场初值,再切换到DES模型进行非定常计算,这样可以大幅缩短非定常计算的收敛时间,减少初始阶段的数值震荡。这套模型的收敛监控设置同时包含了残差监控与气动系数监控,只有当连续100个迭代步内升力、阻力、力矩系数的波动量小于1%,同时各物理量的残差下降3个数量级以上,才判定计算收敛,避免出现假收敛导致的结果失真。对于航空领域的三维建模与仿真从业者来说,这类经过初步验证的仿真模型,可以作为同类型战机气动仿真的模板,复用其网格划分策略、边界条件设置、收敛判定标准,减少新项目的前期准备工作量,同时也可以通过对比模型计算结果与公开的风洞试验数据,校准自身的仿真设置参数,提升同类项目的计算精度。
