减压阀用L型异形安装支撑构件

　　该构件属于减压阀组配套的安装支撑类零件，主要应用在工业流体管路的减压阀集成安装工位，常见于化工流体输送、车间压缩空气调压、民用供水调压等场景的阀组装配环节，用来为减压阀的阀芯调节组件、侧装传感模块提供刚性安装基准，避免阀件在管路振动、流体冲击工况下出现移位，保证调压精度的长期稳定。从结构设计来看，整体采用L型弯折的一体式构型，竖直段与水平段通过大圆角过渡衔接，消除直角处的应力集中隐患，适配长期受交变载荷的管路安装环境。

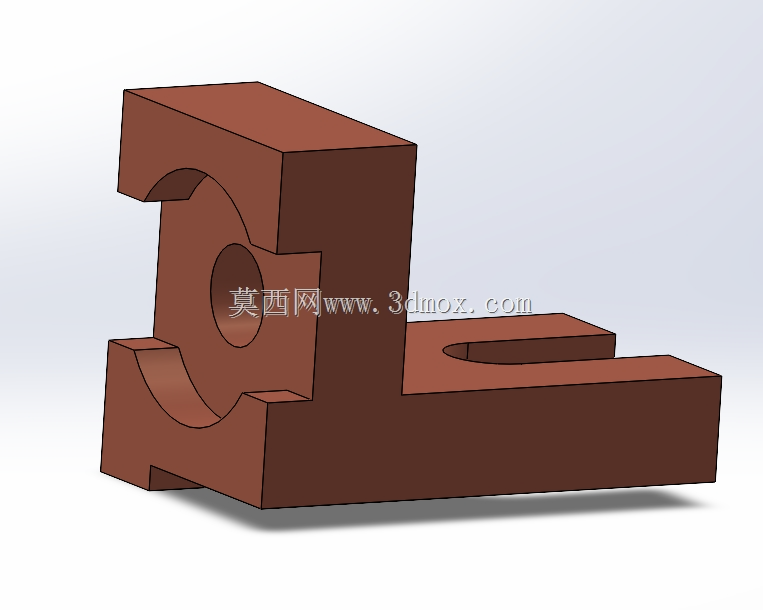

　　竖直段设置有同轴的阶梯圆弧槽结构，内侧半圆弧面用来卡接减压阀的圆柱形阀体外壳，槽壁预留的安装孔位可穿设锁紧螺栓，将阀体牢牢固定在支撑面上，避免流体压力波动导致阀体转动；水平段开设的长圆形避让槽，一方面用来穿过阀组的连接管路，另一方面可适配不同安装基面的螺栓孔位偏差，降低现场安装的对位难度，水平段底部的两处凸台结构，可在安装时与基面形成预留间隙，方便调整安装平面度，也能避免积水积尘导致的接触面腐蚀。

　　设计过程中优先考虑了安装边界的适配性，竖直段的高度匹配常规减压阀阀体的中心安装高度，保证装配后阀件的调节手柄处于便于人工操作的高度区间，水平段的长度覆盖阀组侧装附件的安装空间，不需要额外加装延伸支架；所有圆弧槽的直径尺寸与对应通径减压阀的阀体外径采用过渡配合公差，既保证装配时的定位精度，又不会因为过盈配合导致拆装困难。零件的壁厚设计遵循等强度原则，受力较大的竖直段与水平段衔接位置适当增加壁厚，非受力区域做减薄处理，在保证整体结构刚性满足1.6MPa公称管路压力冲击要求的前提下，尽可能降低零件自重，减少对管路安装基面的载荷。

　　从实际使用角度出发，该构件的结构完全规避了常规平板安装座的弊端，传统平板安装座需要额外加工定位槽来固定阀体，加工工序多且安装时对位麻烦，这种一体式带定位弧面的L型结构，一次装夹即可完成所有特征的铣削加工，加工效率提升明显，同时装配时只需要将阀体卡入弧面槽即可完成初步定位，后续锁紧螺栓的操作不需要额外扶持阀体，大幅降低现场装配的劳动强度。在管路系统运行过程中，该支撑构件可将阀体受到的流体冲击力均匀传递到安装基面，避免阀体连接螺纹处出现应力集中导致的泄漏问题，尤其是在存在水锤效应的供水、压缩空气管路中，这种一体式刚性支撑结构可有效缓冲瞬时冲击载荷，延长减压阀的密封件使用寿命，减少日常维护的频次。
